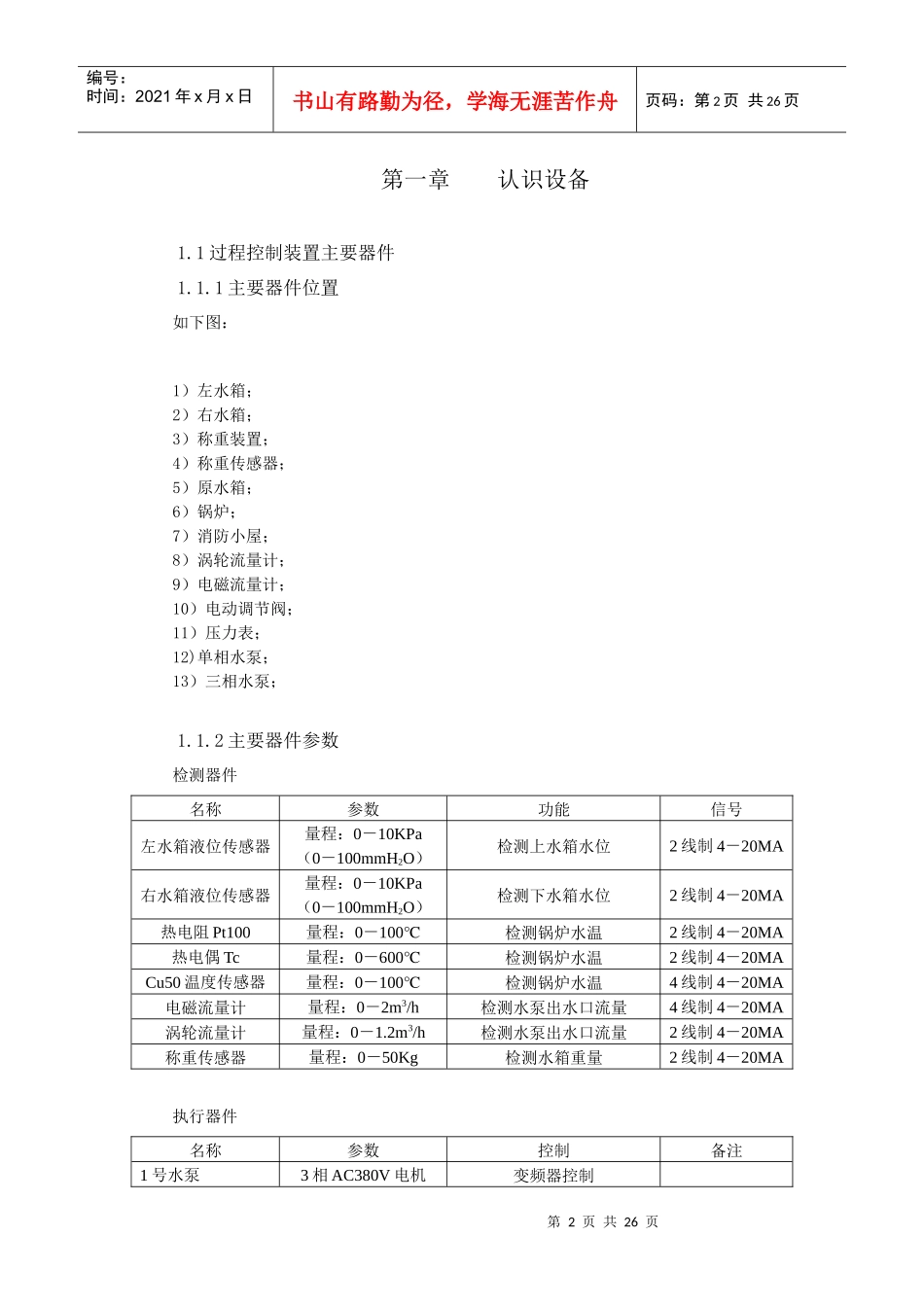

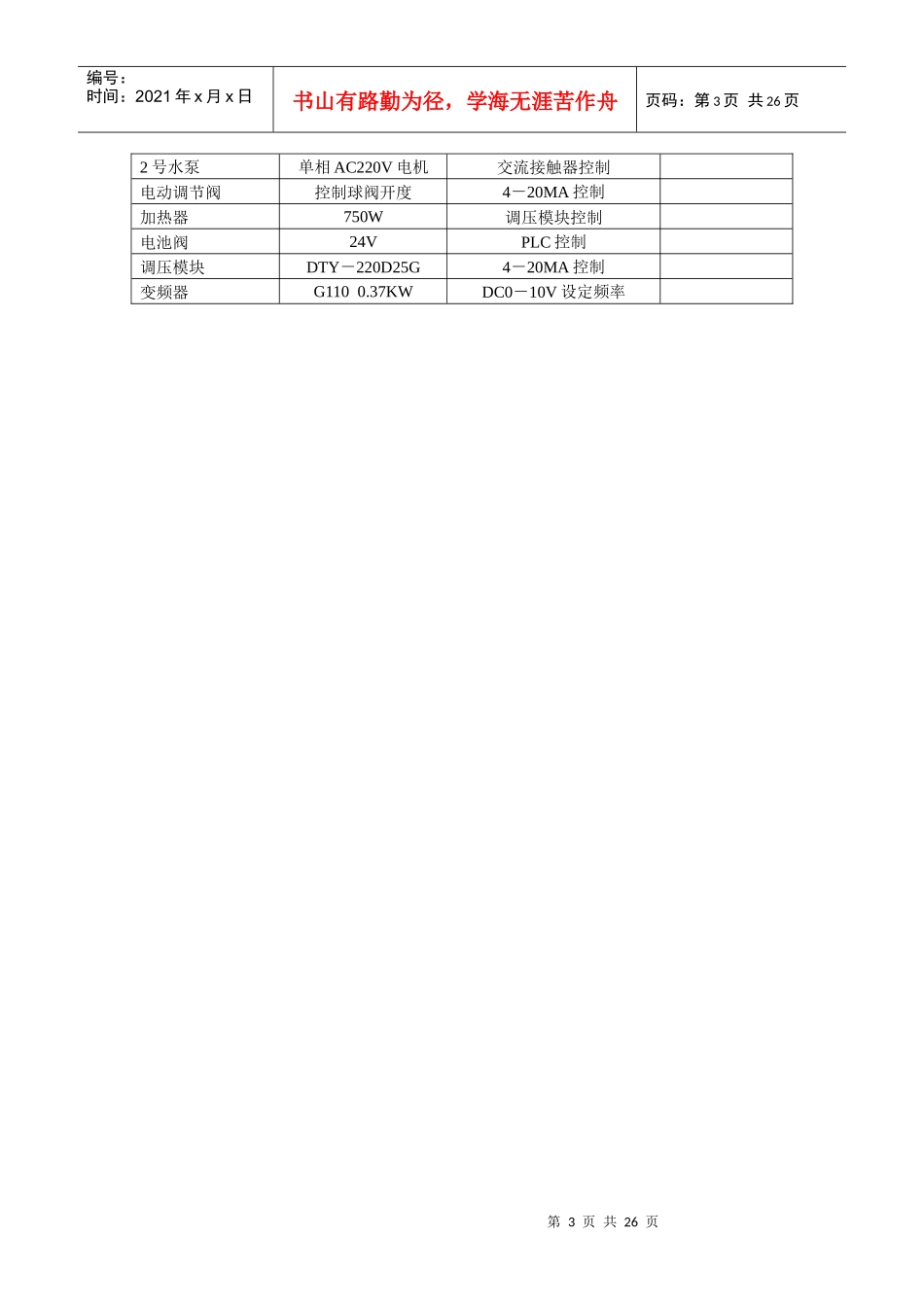

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页第一章认识设备1.1过程控制装置主要器件1.1.1主要器件位置如下图：1）左水箱；2）右水箱；3）称重装置；4）称重传感器；5）原水箱；6）锅炉；7）消防小屋；8）涡轮流量计；9）电磁流量计；10）电动调节阀；11）压力表；12)单相水泵；13）三相水泵；1.1.2主要器件参数检测器件名称参数功能信号左水箱液位传感器量程：0－10KPa（0－100mmH2O）检测上水箱水位2线制4－20MA右水箱液位传感器量程：0－10KPa（0－100mmH2O）检测下水箱水位2线制4－20MA热电阻Pt100量程：0－100℃检测锅炉水温2线制4－20MA热电偶Tc量程：0－600℃检测锅炉水温2线制4－20MACu50温度传感器量程：0－100℃检测锅炉水温4线制4－20MA电磁流量计量程：0－2m3/h检测水泵出水口流量4线制4－20MA涡轮流量计量程：0－1.2m3/h检测水泵出水口流量2线制4－20MA称重传感器量程：0－50Kg检测水箱重量2线制4－20MA执行器件名称参数控制备注1号水泵3相AC380V电机变频器控制第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页2号水泵单相AC220V电机交流接触器控制电动调节阀控制球阀开度4－20MA控制加热器750W调压模块控制电池阀24VPLC控制调压模块DTY－220D25G4－20MA控制变频器G1100.37KWDC0－10V设定频率第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页1.2控制柜主要技术参数1.2.1主要器件位置1.2.2PLC各模块位置机架号插槽号名称订货号说明02315-2DP6ES7315-2AH14-0AB0CPU04SM3216ES7321-1BH02-0AA0DI16×DC24V05SM3226ES7322-1HF01-0AA0DO8×DC24V/2ADP2IM153-16ES7153-1AA03-0ZB0DP4SM3316ES7331-7KF02-0AB0AI8×12bitDP5SM3326ES7332-5HB01-0AB0AO×12bitAI模块量程卡位置机架号插槽号名称通道量程卡位置DP4SM331CH0、CH1C（2线制电流）CH2、CH3C（2线制电流）CH4、CH5C（2线制电流）CH6、CH7D（4线制电流）第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页1.2.3接线端子SM322的3号端子接变频器的3号端子DIN0，5号端子接电磁阀的24V；SM331的2、3号端子接左水箱液位传感器，4、5号端子接涡轮流量计，6、7号端子接右水箱液位传感器，8、9号端子接接热电偶温度传感器，12、13号端子接Pt100热电阻温度传感器，14、15号端子接称重传感器，16、17号端子接电磁流量传感器，18、19号端子接Cu50温度传感器；sm332的2号端子接变频器的ADC端子，5号端子接变频器的0V。第6页共26页第5页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共26页第二章实训实训一S7PLC硬件组态一、实训目的1．掌握STEP7软件硬件组态的步骤与方法，并根据系统实际配置制作硬件组态二、实训设备PCS3000型现场总线高级过程控制系统实训设备（DCS分布式过程控制系统）二、实训步骤建立一个新项目并进入硬件组态的步骤：1、双击计算机桌面上的SIMATICManager图标，打开STEP7主画面。2、点击文件→新建，出现新建对话框。在“名称”下输入项目名称（PCS）。在“存储位置（路径）”下输入项目存储的路径，然后点击“确定”。系统将自动生成项目。3、右击项目名称，选中“插入新对象”→“SIMATIC300站点”，插入一个S7-300的项目。4、单击项目名称前面的+号或双击项目名称，再选中“SIMATIC300（1）”，然后右击“硬件”→“打开对象...
