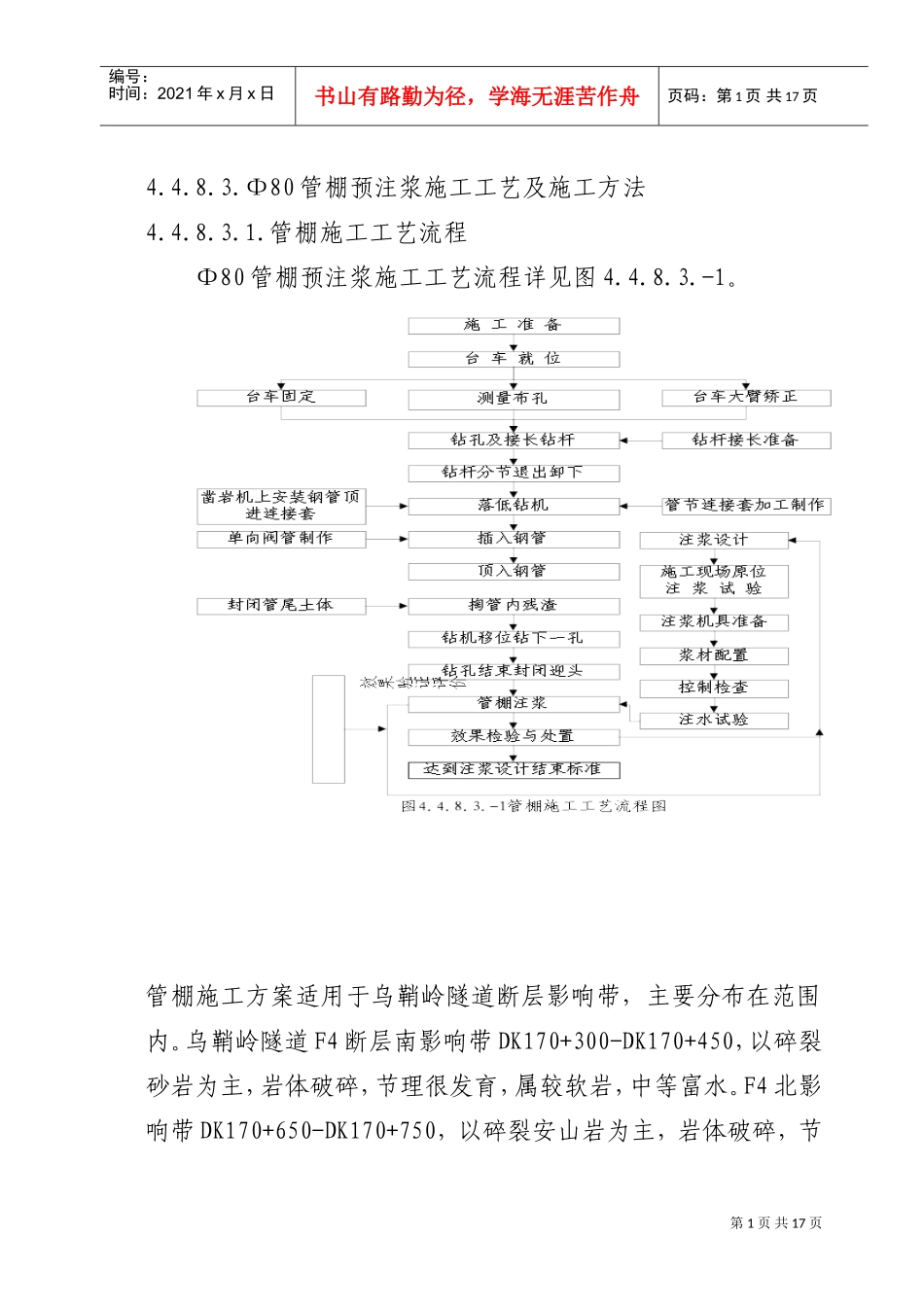

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页4.4.8.3.Φ80管棚预注浆施工工艺及施工方法4.4.8.3.1.管棚施工工艺流程Φ80管棚预注浆施工工艺流程详见图4.4.8.3.-1。管棚施工方案适用于乌鞘岭隧道断层影响带，主要分布在范围内。乌鞘岭隧道F4断层南影响带DK170+300-DK170+450，以碎裂砂岩为主，岩体破碎，节理很发育，属较软岩，中等富水。F4北影响带DK170+650-DK170+750，以碎裂安山岩为主，岩体破碎，节第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页理很发育，属硬岩，中等富水。F5断层南影响带171+160-DK171+210，以碎裂安山岩为主，岩体破碎，节理很发育，属硬岩，中等富水。F5北侧影响带DK171+250-DK171+300，以碎裂砂岩为主，岩体破碎，节理很发育，属较软岩，中等富水。4.4.8.3.2.Φ80管棚预注浆施工技术参数4.4.8.3.2.1.管棚采用Φ80的钢管，沿拱部环向布置6.4米；钢管长度设计为10米；纵向搭接2米，纵向排距7米；管棚钢管中心环向间距40cm，Φ80钢管初始上抬值设计为20cm，外插角度6°。孔位具体平面布置详见图4.4.8.3.-2。注浆终止压力3.0MPa。4.4.8.3.2.2双液注浆材料：普硅525水泥、35Be’水玻璃、缓凝剂磷酸氢二钠、减水剂。水泥浆水灰比1.25∶1—0.5∶1；水第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页玻璃模数为2.4—2.8之间；水泥浆、水玻璃浆液体积比为1∶1--1∶0.3。4.3.2.2.4.管棚施工基地纵断面示意图详见图4.4.8.3.-3。4.4.8.3.3.管棚施工机具施工机具配套选用原则：一、保证施工机具设备生产性能满足乌鞘岭隧道管棚施工设计要求；二、保证施工生产中，机械设备性能满足管棚施工工艺、工序的质量要求；三、保证满足乌鞘岭隧道快速施工的要求；四、保证隧道工程施工生产安全的要求；4.4.8.3.3.1.管棚钻孔施工机具为了保证管棚钻孔作业施工精度、保证快速施工、合理配置施工机械，充分发挥机械化配套施工的优越性，同时为保证乌鞘岭隧道施工中突水、涌泥等不良地质条件下，突发的意外事故处置能力和应变能力，在管棚钻孔施工中，选择轨行门架式全液压凿岩台车，作为钻孔作业施工机具。管棚钻孔施工使用的机具，第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页成套设备见表4.4.8.3.-1。管棚作业施工钻机及成套设备表（表4.4.8.3.-1）序号设备名称及规格单位数量备注1轨行门架式液压凿岩台车TH586-5台14臂、瑞典产2运输车辆台2运料3交流电焊机台14钻杆套5购置5Φ102冲击钻头个5钻引导孔用6钻杆连接套个5购置7管道施工用具套2购置8钢管顶进连接套个5自制4.4.8.3.3.2.注浆机具设备注浆机具设备：包括注浆泵、高速搅拌机、混合器、抗震压力表、止浆塞等。选配注浆施工机具要求：拌浆设备要求能够满足注浆设计能力需要、强制搅拌、高速度、高稳定性、拌合用水的掺量能够准确的自动计量；注浆泵能够注入悬浊液和化学浆液、能够满足管棚注浆施工的设计能力要求、配有电子流量流速记录仪、可变速调节注入速度；输浆管具有快速施工接头，满足快速施工与维护的要求；混合器具有单向止浆能力，注双液浆时能够保证浆液混合均匀；孔口管要求能够快速拆卸与安装，保证施工中快速安第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页装和拆卸；流量计要求能够计量流量、流速、并具备电脑记录打印功能。具体管棚注浆施工机具设备名称及性能详见表4.4.8.3.-2。管棚注浆机具设备名称一览表(表4.4.8.3.-2)序号名称规格型号/性能单位数量备注1双液调速注浆泵2TGZ/120/105台3配压力计及流量计2叶片立式搅拌机CEMAG-400台2桶容积2*250L,拌合水自动计量，自加工3混合器个5自制4止浆塞套10购置5高压球阀Φ25、Φ30个10压力按设计选用6抗震压力表只6压力按设计选用7高压胶管Φ25每根10米根10带快速接头Φ30每根5米根6带快速接头8储浆桶SS400-1台3350L9流量压力自动计量仪SPQ-850台3具备电脑功能10孔口管Φ80根带法兰盘4.4.8.3.3.3.现场试验设备注浆施工的重点：一是注浆设计是否符合实际...
