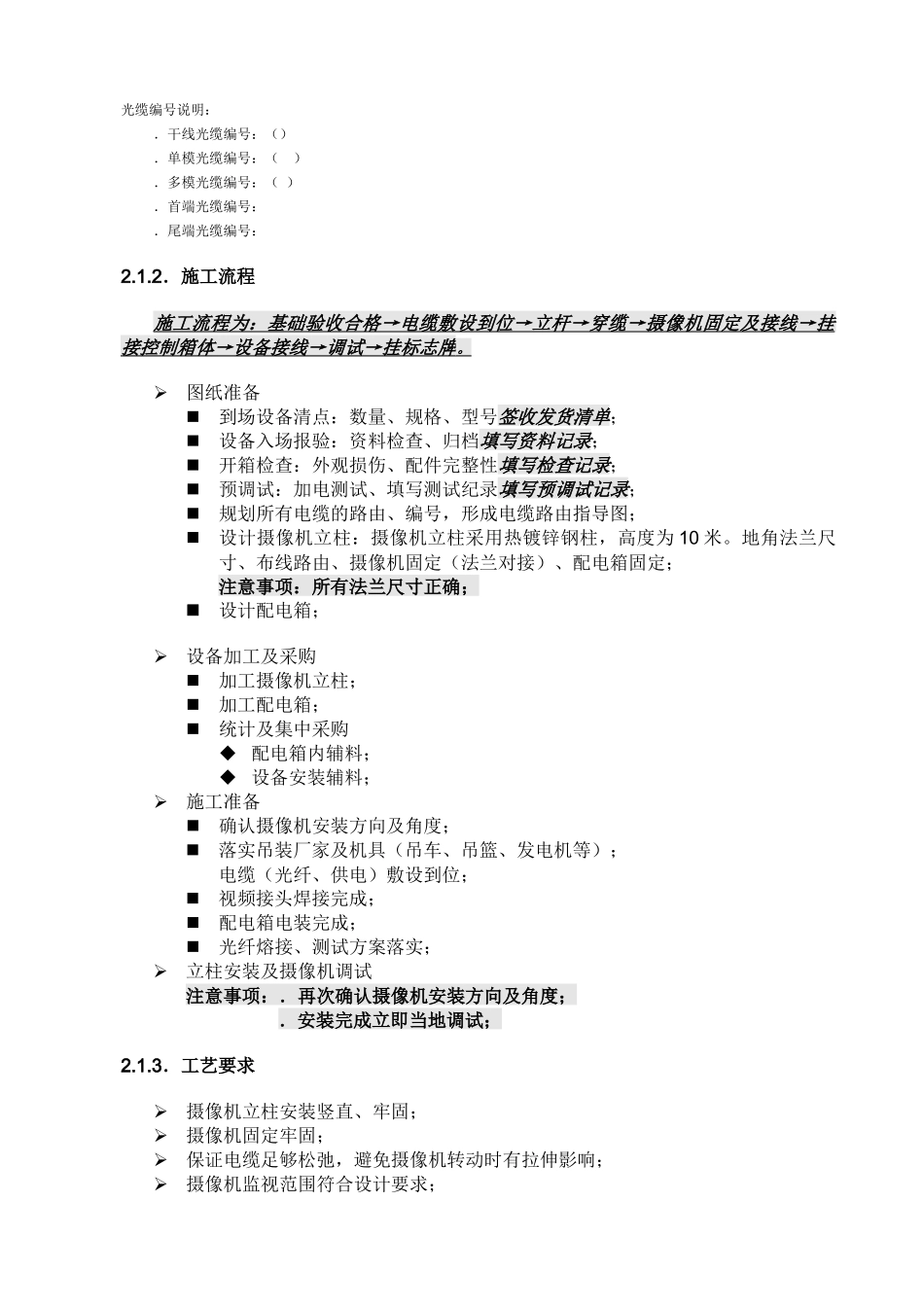

高速公路监控施工工艺．道路监控摄像机2.1.1．施工作业面设备编号桩号电缆名称电缆规格光缆首端编号电（光）缆（尾端）编号敷设长度（）号摄像机光纤电力电缆*通信站位置描述摄像机供电*明光东通讯站视频信号控制信号*号摄像机光纤电力电缆*通信站位置描述摄像机供电*明光西通讯站视频信号控制信号*号摄像机光纤电力电缆*通信站位置描述摄像机供电*大溪河服务区通讯站视频信号控制信号*号摄像机光纤电力电缆*通信站位置描述摄像机供电*洪山通讯站视频信号控制信号*号摄像机光纤电力电缆*通信站位置描述摄像机供电*沫河口通讯站视频信号控制信号*号摄像机光纤电力电缆*通信站位置描述摄像机供电*蚌埠监控分中心视频信号控制信号*号摄像机光纤电力电缆*通信站位置描述摄像机供电*蚌埠监控分中心视频信号控制信号*光缆编号说明：．干线光缆编号：（）．单模光缆编号：（）．多模光缆编号：（）．首端光缆编号：．尾端光缆编号：2.1.2．施工流程施工流程为：基础验收合格→电缆敷设到位→立杆→穿缆→摄像机固定及接线→挂接控制箱体→设备接线→调试→挂标志牌。图纸准备到场设备清点：数量、规格、型号签收发货清单；设备入场报验：资料检查、归档填写资料记录；开箱检查：外观损伤、配件完整性填写检查记录；预调试：加电测试、填写测试纪录填写预调试记录；规划所有电缆的路由、编号，形成电缆路由指导图；设计摄像机立柱：摄像机立柱采用热镀锌钢柱，高度为10米。地角法兰尺寸、布线路由、摄像机固定（法兰对接）、配电箱固定；注意事项：所有法兰尺寸正确；设计配电箱；设备加工及采购加工摄像机立柱；加工配电箱；统计及集中采购配电箱内辅料；设备安装辅料；施工准备确认摄像机安装方向及角度；落实吊装厂家及机具（吊车、吊篮、发电机等）；电缆（光纤、供电）敷设到位；视频接头焊接完成；配电箱电装完成；光纤熔接、测试方案落实；立柱安装及摄像机调试注意事项：．再次确认摄像机安装方向及角度；．安装完成立即当地调试；2.1.3．工艺要求摄像机立柱安装竖直、牢固；摄像机固定牢固；保证电缆足够松弛，避免摄像机转动时有拉伸影响；摄像机监视范围符合设计要求；控制箱朝向一致，安装牢固；控制箱内电缆布线平直、整齐、接线牢固、标识正确；保护接地电阻<Ω、防雷接地电阻<Ω，两处接地相距不小于20M；隐蔽工程验收纪录、分项工程自检纪录、设备调试纪录完整；设备检验报告、证书、说明书等资料齐全；．大型可变信息标志2.2.1．施工作业面设备编号桩号电缆名称电缆规格光缆首端编号电（光）缆（尾端）编号敷设长度（）号可变信息板单模芯光纤电力电缆*通信站位置描述设备供电明光西通讯站通讯电缆号可变信息板单模芯光纤电力电缆*通信站位置描述设备供电明光西通讯站通讯电缆号可变信息板单模芯光纤电力电缆*通信站位置描述设备供电蚌埠监控分中心通讯电缆2.2.2．施工流程施工流程为：基础验收合格→电缆敷设到位→龙门架安装→控制箱体安装→穿缆→设备接线→调试→挂标志牌。图纸准备规划所有电缆的路由、编号，形成电缆路由指导图；核对龙门架地角法兰尺寸；给龙门架加工厂商提供龙门架内部电缆路由；注意事项：保证龙门架内部管线通畅、预留足够空间；内部管线不能有断点，预留管线孔径足够大，并预留富余管路；内部管线不能有度死弯，不能有超过个度的转弯；预留必要的手孔；设计配电箱：（如果配电箱由信息板厂家提供，则提出相应技术要求）施工辅料统计及采购配电箱内辅料；设备安装辅料；施工准备龙门架吊装前再次确认管线路由是否符合要求；电缆（光纤、供电）敷设到位；配电箱电装完成；光纤熔接、测试方案落实；2.2.3．工艺要求控制箱朝向一致，安装牢固；控制箱内电缆布线平直、整齐、接线牢固、标识正确；防雷接地符合要求；隐蔽工程验收纪录、分项工程自检纪录、设备调试纪录完整；设备检验报告、证书、说明书等资料齐全；．小型可变信息标志2.3.1．施工作业面设备编号桩号电缆名称电缆规格光缆首端编号电（光）缆（尾端）编号敷设长度（）号可...
