锅炉及附属管道设备单位工程VIP专享VIP免费

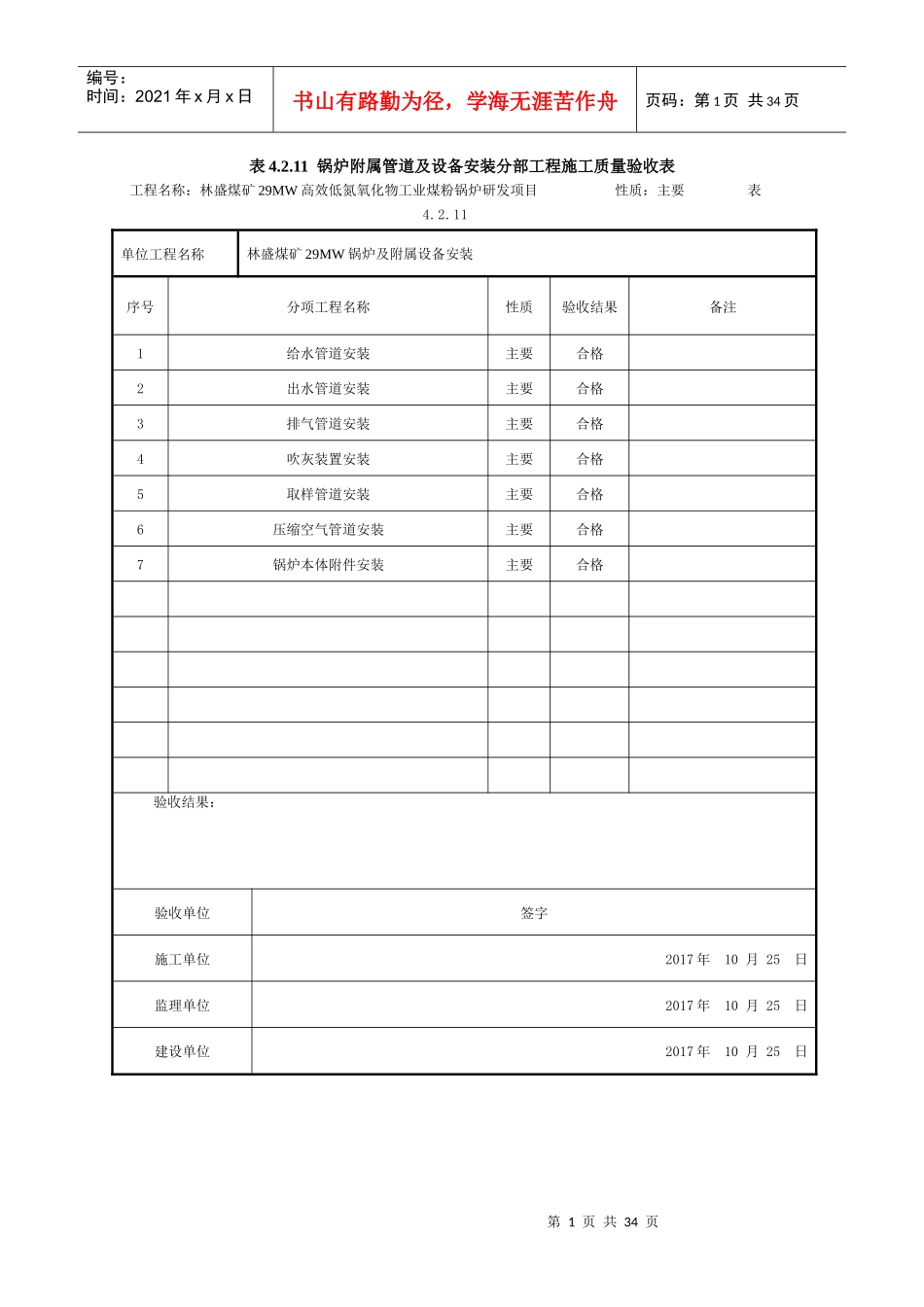

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页表4.2.11锅炉附属管道及设备安装分部工程施工质量验收表工程名称：林盛煤矿29MW高效低氮氧化物工业煤粉锅炉研发项目性质：主要表4.2.11单位工程名称林盛煤矿29MW锅炉及附属设备安装序号分项工程名称性质验收结果备注1给水管道安装主要合格2出水管道安装主要合格3排气管道安装主要合格4吹灰装置安装主要合格5取样管道安装主要合格6压缩空气管道安装主要合格7锅炉本体附件安装主要合格验收结果：验收单位签字施工单位2017年10月25日监理单位2017年10月25日建设单位2017年10月25日第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页表4.2.10锅炉给水管道分项工程施工质量验收表锅炉机组性质：主要工程编号：单位工程名称林盛煤矿29MW锅炉及附属设备安装序号检验批名称性质验收结果备注1锅炉给水管道外观检查及清理一般合格2锅炉给水管道预制一般合格3锅炉给水管道阀门检查安装一般合格4锅炉给水管道中、低压管道支架安装一般合格5锅炉给水管道安装一般合格6锅炉给水管道严密性试验一般合格验收结论：合格监理单位：验收单位签字施工单位2017年10月25日监理单位2017年10月25日建设单位2017年10月25日第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页锅炉给水管道外观检查及清理检验批施工质量验收表锅炉机组工程编号：性质：一般表4.3.1-1分项工程名称锅炉给水管道工序检验项目性质单位质量标准质量检验结果结论管道外观检查型号、规格主控符合设计要求并符合DL5031-94中第3章的有关规定管道、管件规格正确合格材质主控符合设计要求，其材料化学成分、机械性能、冲击韧、热处理状态或金相分析结果应符合相应国家标准材质正确合格表面检查无裂纹、缩孔、夹杂、粘砂、折叠、漏焊、重皮等缺陷；表面应光滑，不允许有尖锐划痕；凹陷深度不得超过1.5凹陷尺寸不应大于管子周长的5%，且不大于40mm管道表面无裂纹、砂眼等缺陷合格管道清理一般要求管道内部无严重锈蚀、油污、油漆、焊渣、泥沙等杂物管道内部无锈蚀、泥沙等杂物合格内部清理酸洗清理主控符合厂家要求酸洗工艺，内部无锈蚀，并有一层钝化保护膜//蒸汽清理主控管道内部无锈蚀、重皮、焊渣等杂物，露金属光泽//物理清理主控管道内部无油污、锈蚀、重皮、焊渣等杂物，露金属光泽管道内部无杂物合格封闭管道两端封闭牢固、可靠//验收结论：合格监理单位：第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页验收单位签字施工单位2017年10月25日监理单位2017年10月25日建设单位2017年10月25日锅炉给水管道预制检验批施工质量验收表锅炉机组工程编号：性质：一般表4.3.1-2分项工程名称锅炉给水管道工序检验项目性质单位质量标准质量检验结果结论配管一般要求符合DL5031-94中第5章的相关要求符合要求合格坡口清洁度、型式及尺寸主控符合DL5031-94第5章中5.1.8及5.1.10的规定符合要求合格对接管平直度Dn①≤100主控mm≤1符合要求合格Dn＞100主控mm≤2符合要求合格焊缝检验主控符合DL/T869的有关规定符合要求合格配管组件长度符合配管划分图要求//配管组件封闭组件两端封闭牢固、可靠符合要求合格配管标识管段统一编号并有清晰、可靠的标识、应有一一对应的管线图//验收结论：合格监理单位：第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页验收单位签字施工单位2017年10月25日监理单位2017年10月25日建设单位2017年10月25日锅炉给水管道阀门检查安装检验批施工质量验收表锅炉机组工程编号：性质：一般表4.3.1-3分项工程名称锅炉给水管道工序检验项目性质单位质量标准质量检验结果结论阀门检查检查一般要求符合DL5031-94中第3章中3.5.1的规定和设计要求符合要求合格规格、型号主控符合设计要求符合要求合格阀门行程开闭灵活到位，指示正确符合要求合格阀门检验①主控符合GB50235-97或DL5031-94中的有关规定符合要求合格清洁度内部清洁无杂物，油系统阀门...
