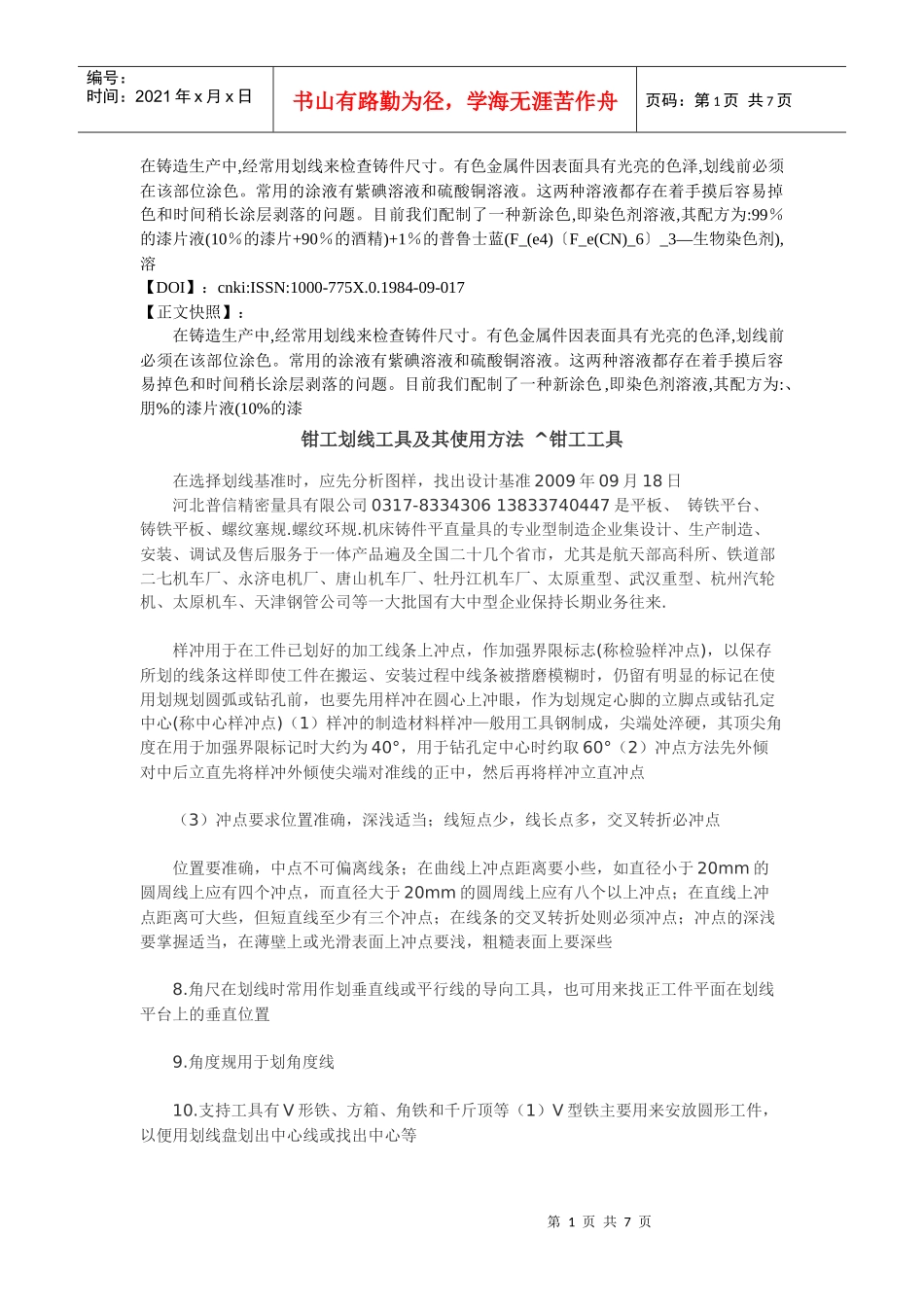

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页在铸造生产中,经常用划线来检查铸件尺寸。有色金属件因表面具有光亮的色泽,划线前必须在该部位涂色。常用的涂液有紫碘溶液和硫酸铜溶液。这两种溶液都存在着手摸后容易掉色和时间稍长涂层剥落的问题。目前我们配制了一种新涂色,即染色剂溶液,其配方为:99％的漆片液(10％的漆片+90％的酒精)+1％的普鲁士蓝(F_(e4)〔F_e(CN)_6〕_3—生物染色剂),溶【DOI】：cnki:ISSN:1000-775X.0.1984-09-017【正文快照】：在铸造生产中,经常用划线来检查铸件尺寸。有色金属件因表面具有光亮的色泽,划线前必须在该部位涂色。常用的涂液有紫碘溶液和硫酸铜溶液。这两种溶液都存在着手摸后容易掉色和时间稍长涂层剥落的问题。目前我们配制了一种新涂色,即染色剂溶液,其配方为:、朋%的漆片液(10%的漆钳工划线工具及其使用方法^钳工工具在选择划线基准时，应先分析图样，找出设计基准2009年09月18日河北普信精密量具有限公司0317-833430613833740447是平板、铸铁平台、铸铁平板、螺纹塞规.螺纹环规.机床铸件平直量具的专业型制造企业集设计、生产制造、安装、调试及售后服务于一体产品遍及全国二十几个省市，尤其是航天部高科所、铁道部二七机车厂、永济电机厂、唐山机车厂、牡丹江机车厂、太原重型、武汉重型、杭州汽轮机、太原机车、天津钢管公司等一大批国有大中型企业保持长期业务往来.样冲用于在工件已划好的加工线条上冲点，作加强界限标志(称检验样冲点)，以保存所划的线条这样即使工件在搬运、安装过程中线条被揩磨模糊时，仍留有明显的标记在使用划规划圆弧或钻孔前，也要先用样冲在圆心上冲眼，作为划规定心脚的立脚点或钻孔定中心(称中心样冲点)（1）样冲的制造材料样冲—般用工具钢制成，尖端处淬硬，其顶尖角度在用于加强界限标记时大约为40°，用于钻孔定中心时约取60°（2）冲点方法先外倾对中后立直先将样冲外倾使尖端对准线的正中，然后再将样冲立直冲点（3）冲点要求位置准确，深浅适当；线短点少，线长点多，交叉转折必冲点位置要准确，中点不可偏离线条；在曲线上冲点距离要小些，如直径小于20mm的圆周线上应有四个冲点，而直径大于20mm的圆周线上应有八个以上冲点；在直线上冲点距离可大些，但短直线至少有三个冲点；在线条的交叉转折处则必须冲点；冲点的深浅要掌握适当，在薄壁上或光滑表面上冲点要浅，粗糙表面上要深些8.角尺在划线时常用作划垂直线或平行线的导向工具，也可用来找正工件平面在划线平台上的垂直位置9.角度规用于划角度线10.支持工具有V形铁、方箱、角铁和千斤顶等（1）V型铁主要用来安放圆形工件，以便用划线盘划出中心线或找出中心等第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页（2）方箱用来夹持工件并能翻转位置而划出垂直线划线方箱是一个空心的立方体或长方体相邻平面互相垂直，相对平面互相平等，用锛铁制成一般符有夹持装置和制有V形槽它用来支持划线的工件，并常依靠夹紧装置把工件固定在方箱上，这样可翻转方箱，把工件上互相垂直的线条在一次安装中全部划出（3）角铁用来夹持划线工件角铁一般常与压板或C形夹头配合使用，用来支持划线工件角铁有两个互相垂直的平面通过角尺对工件的垂直度进行找正后，再用划线盘划线，可使所划线条与原来找正的直线或平面保持垂直（4）千斤顶用来支持形状不规则的工件以使调整高度千斤顶通常是三个一组，用于支持不规则的工件，其支承高度可作一定调整①千斤顶的种类有锥顶式和带V形铁的千斤顶②千斤顶的使用要求三个千斤顶要远离工件重心，并且稳定可靠，附加安全措施?要求三个千斤顶的支承点离工件的重心应尽量远，三个支持点所组成的三角形面积应尽量大?一般在工件较重的部位放两个千斤顶，较轻的部位放一个千斤顶?工件的支承点尽量不要选择在容易发生滑移的地方?必要时，须附加安全措施，如在工件上面用绳子吊住或在工件下面加辅助垫铁，以防工件滑倒三、划线方法1.阅读图纸，初步检查工件的形状尺寸在划线前，要仔细阅读图样，详细了解工件上需要划线的部位，明确工件及其划...
