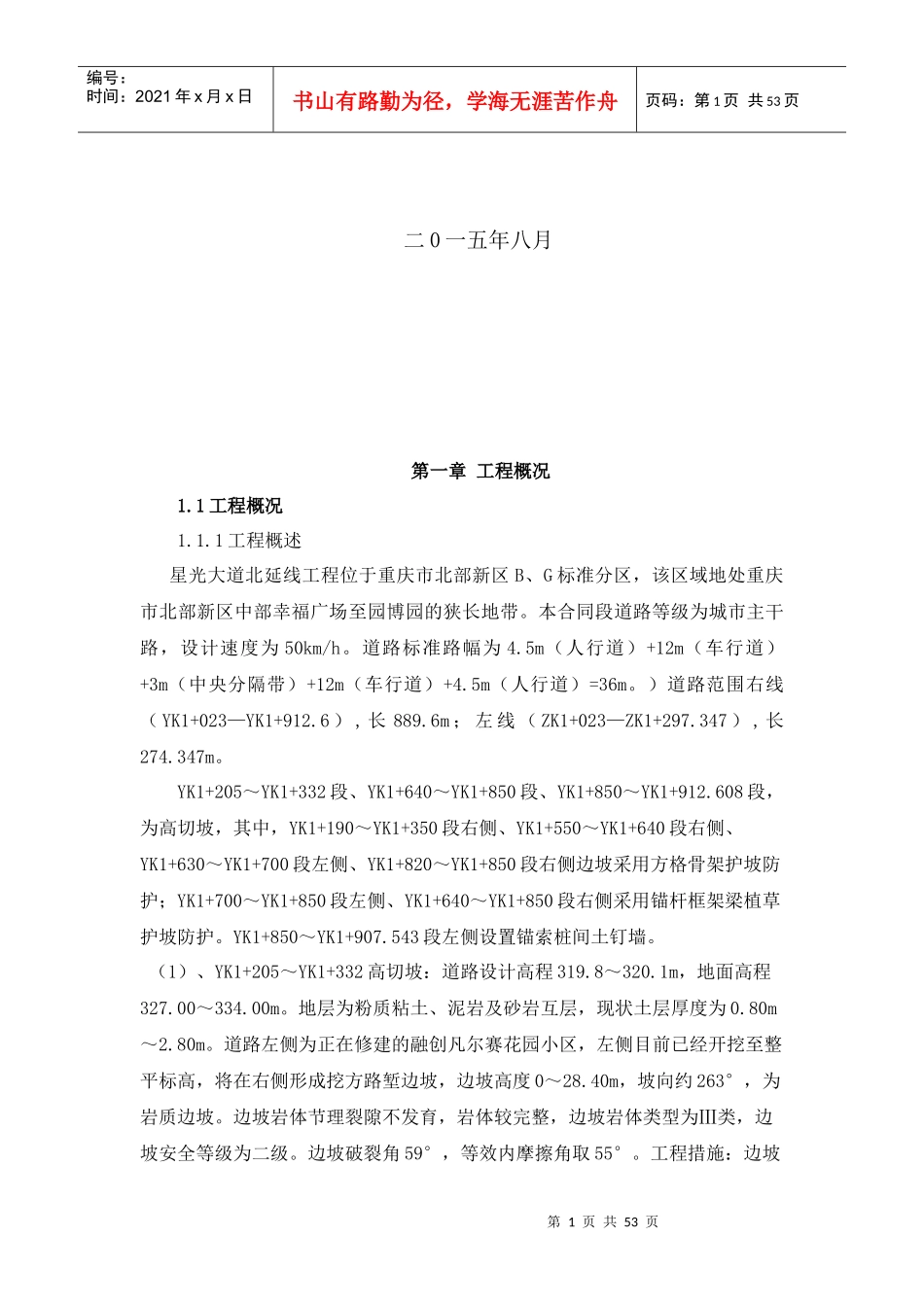

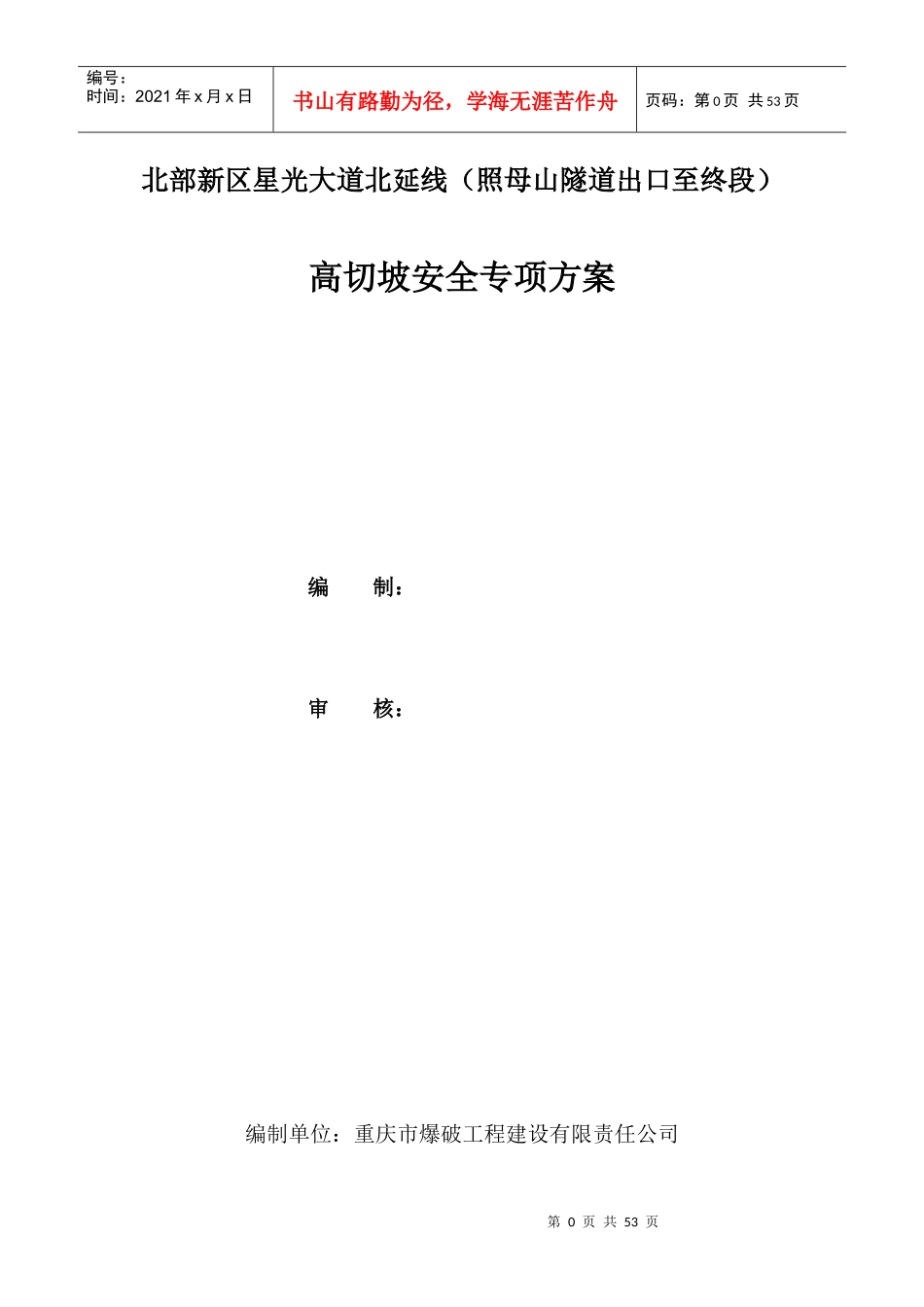

第0页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共53页北部新区星光大道北延线（照母山隧道出口至终段）高切坡安全专项方案编制：审核：编制单位：重庆市爆破工程建设有限责任公司第1页共53页第0页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页二0一五年八月第一章工程概况1.1工程概况1.1.1工程概述星光大道北延线工程位于重庆市北部新区B、G标准分区，该区域地处重庆市北部新区中部幸福广场至园博园的狭长地带。本合同段道路等级为城市主干路，设计速度为50km/h。道路标准路幅为4.5m（人行道）+12m（车行道）+3m（中央分隔带）+12m（车行道）+4.5m（人行道）=36m。）道路范围右线（YK1+023—YK1+912.6）,长889.6m；左线（ZK1+023—ZK1+297.347）,长274.347m。YK1+205～YK1+332段、YK1+640～YK1+850段、YK1+850～YK1+912.608段，为高切坡，其中，YK1+190～YK1+350段右侧、YK1+550～YK1+640段右侧、YK1+630～YK1+700段左侧、YK1+820～YK1+850段右侧边坡采用方格骨架护坡防护；YK1+700～YK1+850段左侧、YK1+640～YK1+850段右侧采用锚杆框架梁植草护坡防护。YK1+850～YK1+907.543段左侧设置锚索桩间土钉墙。（1）、YK1+205～YK1+332高切坡：道路设计高程319.8～320.1m，地面高程327.00～334.00m。地层为粉质粘土、泥岩及砂岩互层，现状土层厚度为0.80m～2.80m。道路左侧为正在修建的融创凡尔赛花园小区，左侧目前已经开挖至整平标高，将在右侧形成挖方路堑边坡，边坡高度0～28.40m，坡向约263°，为岩质边坡。边坡岩体节理裂隙不发育，岩体较完整，边坡岩体类型为Ⅲ类，边坡安全等级为二级。边坡破裂角59°，等效内摩擦角取55°。工程措施：边坡第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页每10m分级开挖，级间设置横坡4%，宽2m的平台，边坡坡率采用1:1.25，坡面设置方格骨架内客土植草护坡防护。（2）、YK1+640～YK1+850高切坡：道路设计高程306.30～310.67m，地面高程324.00～350.00m。左侧边坡坡向约80°，边坡高12.0～35.20m，右侧边坡坡向为260°，边坡高12.0～40.30m。道路尾部左侧为高压铁塔，高压铁塔边缘距离道路边缘7.2m，边坡高度达16.6m。地层岩性主要为人工填筑土、粉质粘土、泥岩、砂岩。边坡岩体节理裂隙不发育，岩体较完整，边坡岩体类型为Ⅲ类，边坡安全等级为一级。左侧边坡裂隙2破裂角58°，等效内摩擦角取55°；右侧边坡破裂角59°，等效内摩擦角取55°。工程措施：两侧坡面采用坡率1:0.75清方+锚杆框架梁内客土植草护坡防护。边坡每10m分级开挖，级间设置2m平台，边坡坡率采用1:0.75，坡面设置锚杆框架梁内客土植草护坡，锚杆框架梁采用C30钢筋混凝土浇筑，锚杆间距3.0m，锚杆采用长8m的1根φ25HRB400螺纹钢制作。路堑顶5m设置截水沟，截水沟沿边坡引入道路排水系统。1.1.2、施工内容高切坡工程全长337米（YK1+205-332,YK1+640-850），其主要工程内容为：(1)方格骨架内客土植草护坡：边坡土石方表面松动岩土清理；坡顶截水沟开挖；坡面骨架基槽开挖；M7.5浆砌片石从下而上砌筑骨架；种植土回填。(2)锚杆框格梁内客土植被护坡：边坡土石方表面松动岩土清理；坡顶截水沟开挖；锚杆施工；坡面骨架基槽开挖；绑扎钢筋；模板施工；混凝土施工；种植土回填。1.2、工程地质及水文地质条件1.2.1、建设区域自然条件区域属亚热带季风气候，温暖湿润，雨量充沛。具冬暖夏热，秋雨连绵，无霜期长，多云多雾的特点。常年平均气候18.2℃，极端最高气温43.2℃（2006年7月），极端最低气温-3.8℃（1981年2月）。多年平均降雨量1180.6mm，最大日降雨量接近200mm，其中降雨多集中在每年的5～9月，占第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页全年降雨量的75%，并常有暴雨。主导风向为北风，频率为14%，平均风速为1.4m/s,最大风速为27.5m/s。道路穿越区多为农田旱地，拟建道路两侧无地表水体，水文地质条件简单。1.2.2、地形地貌属川东平行岭谷区构造剥蚀浅丘地貌，丘岭与洼地相间。多为农田旱地，地...
