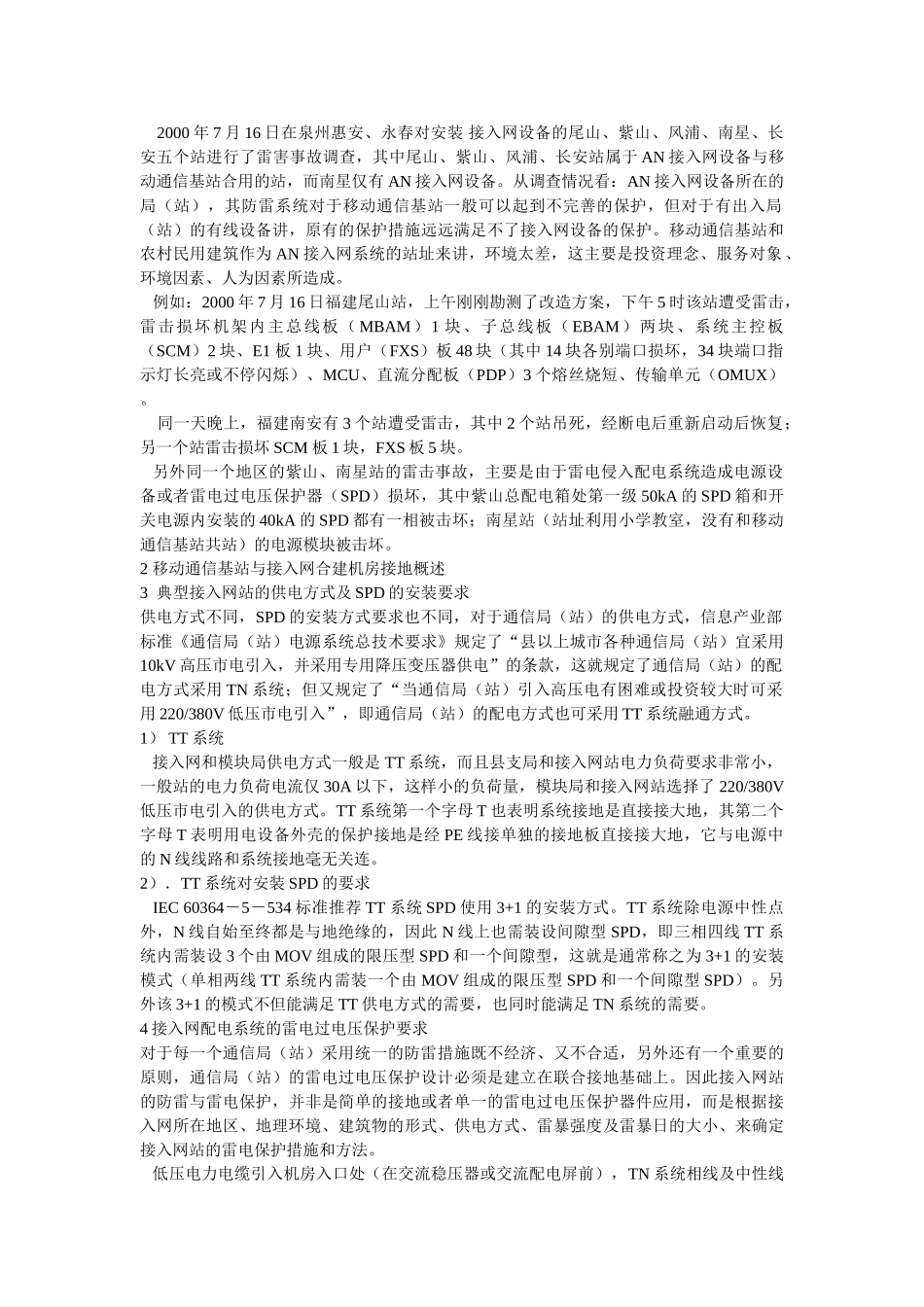

主题：市话接入网站的防雷与接地作者：转载发布时间：2002-4-2716:41:20内容：市话接入网站的防雷与接地信息产业部邮电设计院刘吉克摘要根据对广东、浙江、江苏、山东、福建等省份接入网遭雷击情况的调查表明，由于接入网站环境条件恶劣，站内用户板、主总线板、子总线板、系统主控板、2Mb/S接口和电源模块容易遭受雷击的损坏，特别是当移动通信基站与接入网站共站时，接入网遭受雷击的概率更高，雷击造成接入网设备损坏事故95%是雷电过电压引起的，因此对接入网雷电过电压的保护就更为重要。本文从接入网的事故分析作引导，着重论述接入网站的防雷接地问题。关键词：接入网雷电概率防雷接地接入网站作为市话通信的补充，主要解决郊区、乡镇、农村的市话通信问题，由于投资所限、地理环境的影响，通常采用当地乡村民用建筑物作为机房，一般而言，建在郊外或农村与地处雷暴强度较强、雷暴日较多通信局（站）雷击事故概率较大，虽然接入网投资较少，但雷电过电压的保护等级却反而比大型的局站要求更高，另外接入网的雷电过电压保护，各级防护器件是相辅相成的，互相影响的，此时用以局部防护的过电压器件不能有效的发挥其防护性能，另外接地系统如果处理不完善，将直接影响接入网的整体防护。1接入网设备遭受雷击事故损坏情况近年来通信局（站）的雷击事故有不断上升的趋势，原来很少雷击的省份，每年雷雨季节通信局（站）也不时的有雷击损坏通信设备的发生。这主要是精密、高度集成化的通信设备和其控制电路，对雷电的敏感度反映越来越强，而其耐受雷电感应的能力越来越差的缘故所致。另外还有一个重要原因，随着通信事业的进一步发展，从城市到乡村通信业务的开拓，站址的各类环境因素越来越差。从接入网站雷击事故的分析可以得出一个结论：雷击造成接入网设备的损坏，多是由感应雷引起的雷电流致使站内电力线、电源设备，以及与外界有线缆联系的信号电路及接口设备损坏。1）山东电信某局在一个地区多个接入网站，2001年8月，其中3个接入网站分别遭受雷击，电源模块全部被击坏，3个站都是利用乡镇的农民平房作为机房，房间附近没有高大建筑物，MDF架和接入网设备在一个小房间内，供电直接采用房内电源，电源入线端采用单相B级雷电过电压保护器(SPD)，接入网机架内的开关电源模块配有通流能力为8/20μS波形3kA的SDP全部被击坏（该问题河南、江苏电信公司的接入网站也经常发生）。2）深圳电信公司的接入网站分布在市内和城乡的各居民小区，接入网选用不同的厂家的设备，其中利用城市小区建筑物内的房间作为机房（一般是用地下室和一层房间），环境条件还是比较好的，虽然有的站点安装了B级SPD，开关电源输入端采用通流容量为40kA的SPD，但电源模块和接入网用户单元接口还是遭受雷击。另外接入网设备遭受雷击时经常系统不能工作（软件出现问题，系统吊死），（该问题浙江电信公司的接入网站也经常发生）。3）福建电信公司某局使用了大量的接入网设备，其部分接入网站接入网设备和移动通信基站设备共用机房，移动通信基站的机房建立在铁塔四角之下，一般机房供电都有专用变压器（除了单一接入网设备的机房），接地采用铁塔的环行接地体，变压器低压侧无SPD，380V低压电缆引入机房后，在总配电箱入口处，个别站安装了50kA的SDP箱，开关电源内安装了通流容量40kA的SPD，接入网自安装之日就频繁这是雷击，雷击损坏严重时，机架上的所有机框内的电路无一幸免，每年设备损失严重。2000年7月16日在泉州惠安、永春对安装接入网设备的尾山、紫山、风浦、南星、长安五个站进行了雷害事故调查，其中尾山、紫山、风浦、长安站属于AN接入网设备与移动通信基站合用的站，而南星仅有AN接入网设备。从调查情况看：AN接入网设备所在的局（站），其防雷系统对于移动通信基站一般可以起到不完善的保护，但对于有出入局（站）的有线设备讲，原有的保护措施远远满足不了接入网设备的保护。移动通信基站和农村民用建筑作为AN接入网系统的站址来讲，环境太差，这主要是投资理念、服务对象、环境因素、人为因素所造成。例如：2000年7月16日福建尾山站，上午刚刚勘测了改造方案，下午5时该站遭受雷击，雷击损坏...
