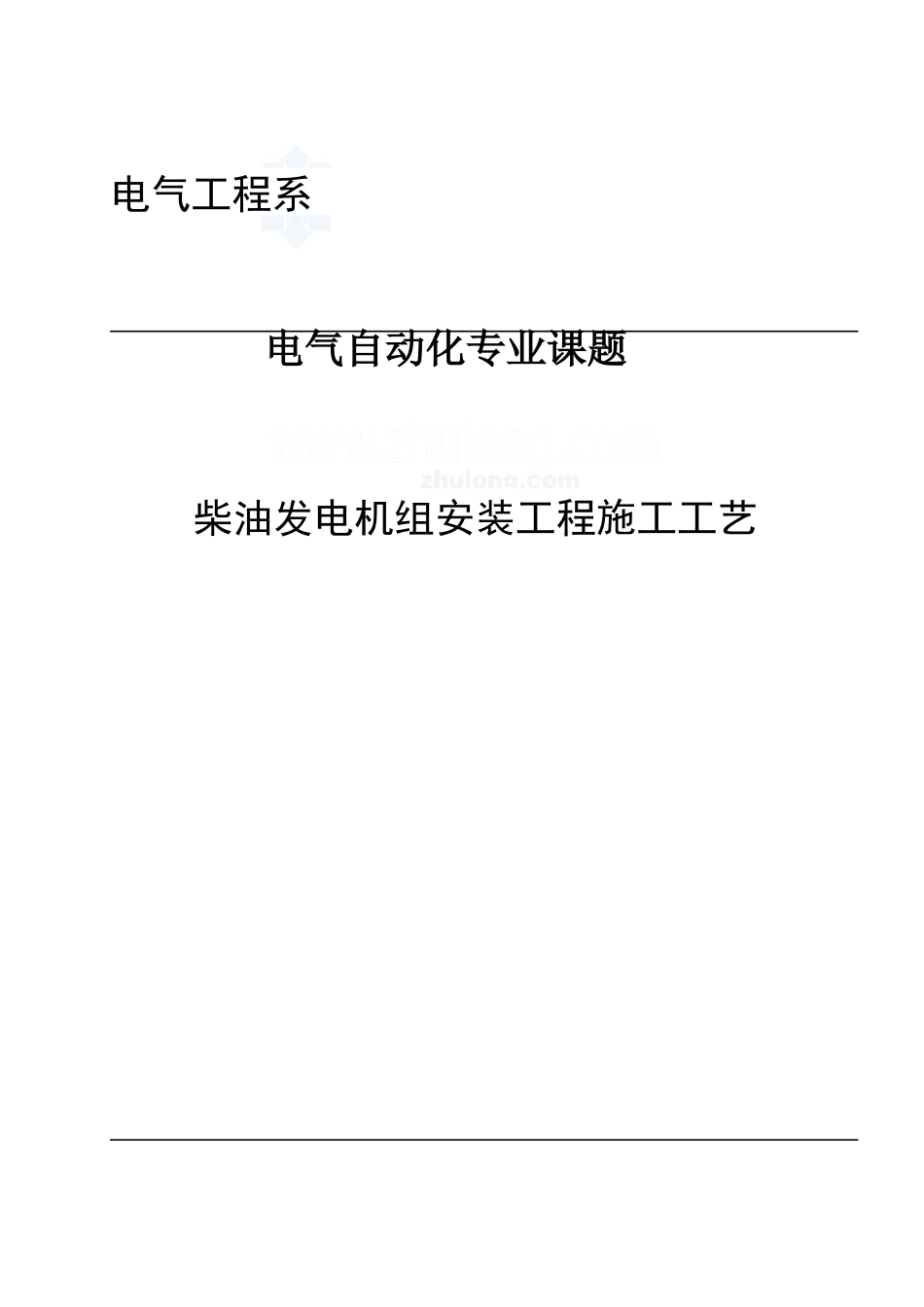

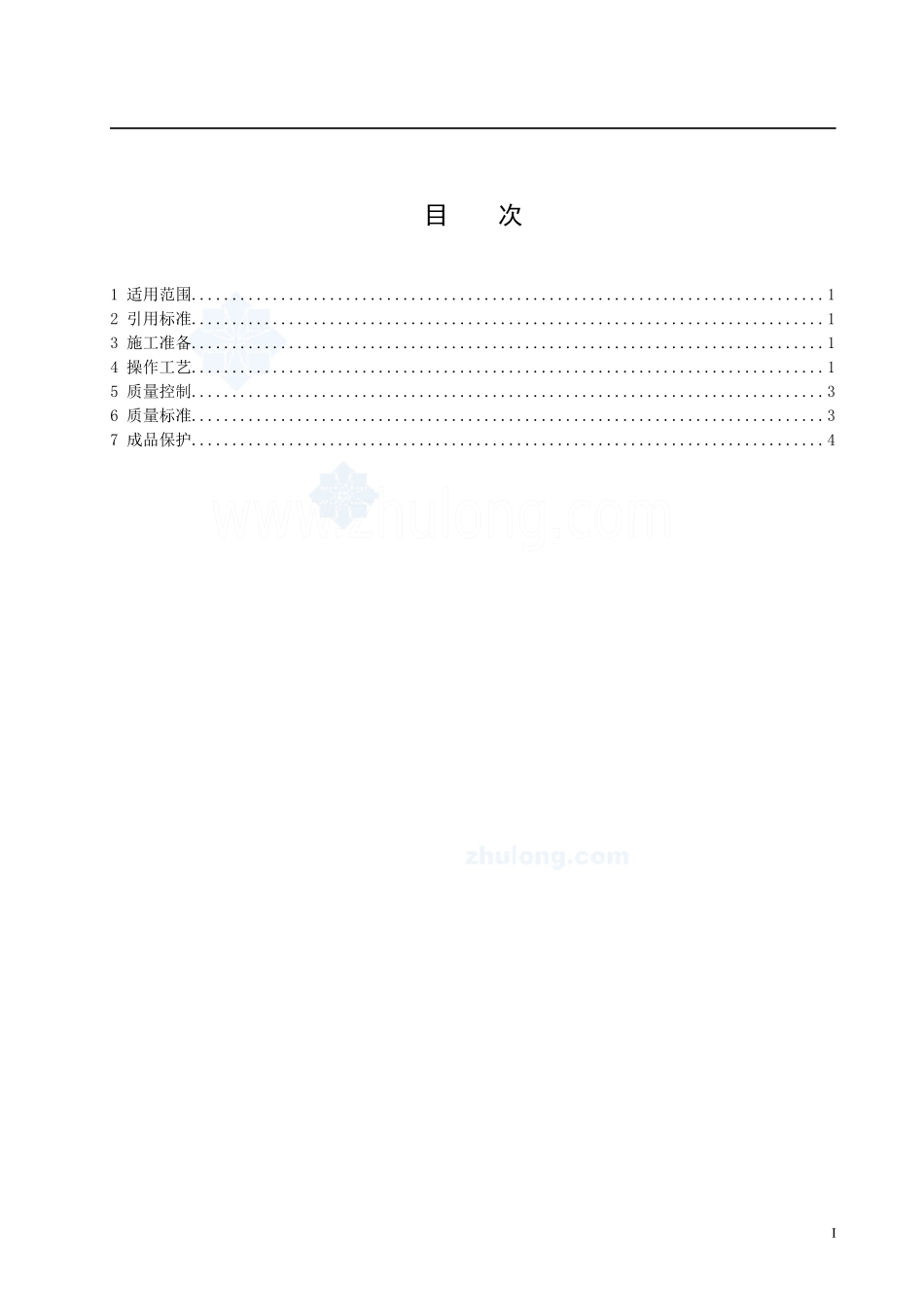

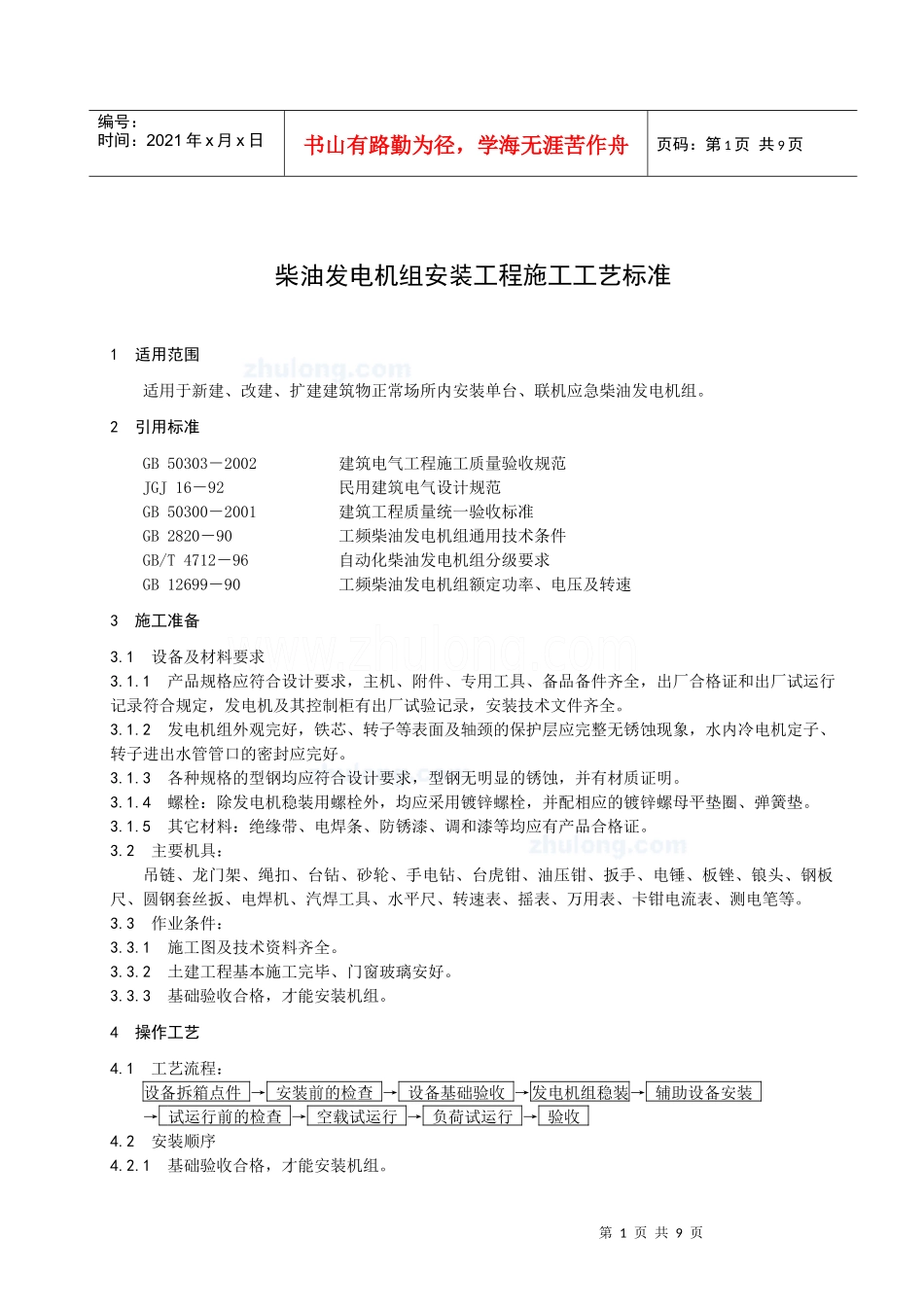

电气工程系电气自动化专业课题电气自动化专业课题柴油发电机组安装工程施工工艺目次1适用范围..............................................................................12引用标准..............................................................................13施工准备..............................................................................14操作工艺..............................................................................15质量控制..............................................................................36质量标准..............................................................................37成品保护..............................................................................4I第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页柴油发电机组安装工程施工工艺标准1适用范围适用于新建、改建、扩建建筑物正常场所内安装单台、联机应急柴油发电机组。2引用标准GB50303－2002建筑电气工程施工质量验收规范JGJ16－92民用建筑电气设计规范GB50300－2001建筑工程质量统一验收标准GB2820－90工频柴油发电机组通用技术条件GB/T4712－96自动化柴油发电机组分级要求GB12699－90工频柴油发电机组额定功率、电压及转速3施工准备3.1设备及材料要求3.1.1产品规格应符合设计要求，主机、附件、专用工具、备品备件齐全，出厂合格证和出厂试运行记录符合规定，发电机及其控制柜有出厂试验记录，安装技术文件齐全。3.1.2发电机组外观完好，铁芯、转子等表面及轴颈的保护层应完整无锈蚀现象，水内冷电机定子、转子进出水管管口的密封应完好。3.1.3各种规格的型钢均应符合设计要求，型钢无明显的锈蚀，并有材质证明。3.1.4螺栓：除发电机稳装用螺栓外，均应采用镀锌螺栓，并配相应的镀锌螺母平垫圈、弹簧垫。3.1.5其它材料：绝缘带、电焊条、防锈漆、调和漆等均应有产品合格证。3.2主要机具：吊链、龙门架、绳扣、台钻、砂轮、手电钻、台虎钳、油压钳、扳手、电锤、板锉、锒头、钢板尺、圆钢套丝扳、电焊机、汽焊工具、水平尺、转速表、摇表、万用表、卡钳电流表、测电笔等。3.3作业条件：3.3.1施工图及技术资料齐全。3.3.2土建工程基本施工完毕、门窗玻璃安好。3.3.3基础验收合格，才能安装机组。4操作工艺4.1工艺流程：设备拆箱点件→安装前的检查→设备基础验收→发电机组稳装→辅助设备安装→试运行前的检查→空载试运行→负荷试运行→验收4.2安装顺序4.2.1基础验收合格，才能安装机组。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页4.2.2地脚螺栓固定的机组经初平、螺栓孔灌浆、精平、紧固地脚螺栓、二次灌浆等机械安装程序；安放式的机组将底部垫平、垫实。4.2.3油气、水冷、风冷、烟气排放等系统和隔震防噪音设施安装完成；按设计要求配置的消防器材齐全到位，发电机静态试验，随机配电盘控制柜接线检查合格，才能空载试运行。4.2.4发电机空载试运行和试验调整合格，才能负荷试运行。4.2.5在规定时间内，连续无故障负荷试运行合格，才能投入备用状态。4.3设备拆箱点件：4.3.1设备拆点件检查应由安装单位、供货单位、建设单位共同进行，并作好记录；4.3.2按照设备供货清单、技术文件，对设备及其附件、备件的规格、型号、数量进行详细核对；4.3.3发电机组本体、控制和辅助设备外观检查应无损伤及变形，油漆应完好；4.4安装前的检查4.4.1发电机组安装前应进行以下检查：发电机组应完好，不应有损伤现象。铁芯、转子等表面及轴径的保护层应完整无锈蚀现象，水内冷电机定子、转子进出水管管口的密封应完好。发电机组的附件、备件应齐全无损伤；4.5电机引出线的安装4.5.1引出线的接触面应平整、清洁、无油垢，其镀银层不宜挫磨。4.5.2引出线的连接应紧固，应注意铁制螺栓的位置，连接后不得构成闭合磁路。4.6滑环和电刷的安装4.6.1滑环应与轴同心，其摆度应符合产品的规定，一般不大于0.05mm。滑环表面应光滑，无损伤及油垢。4.6.2接至滑环的电...
