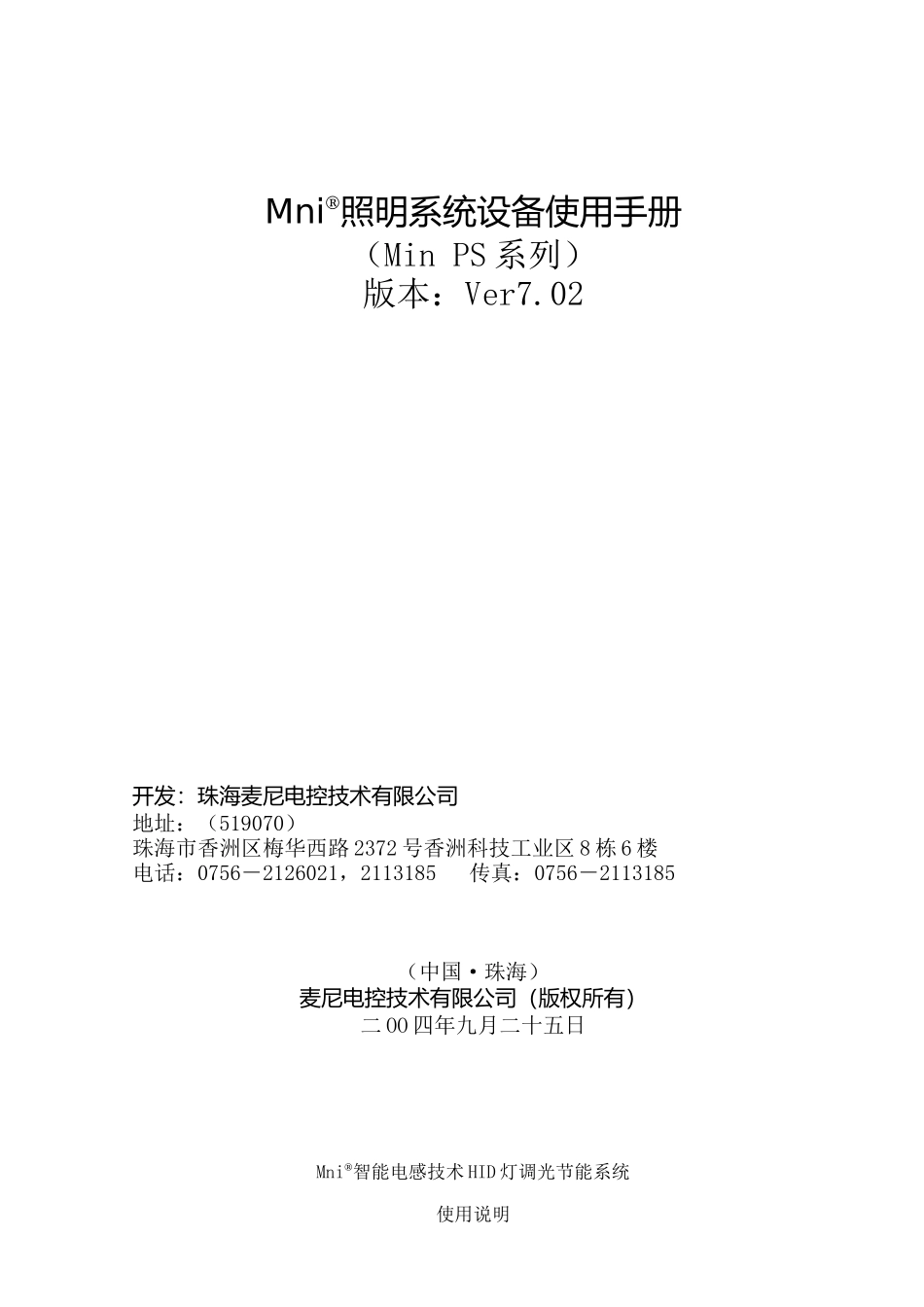

MniⓇ照明系统设备使用手册（MinPS系列）版本：Ver7.02开发：珠海麦尼电控技术有限公司地址：（519070）珠海市香洲区梅华西路2372号香洲科技工业区8栋6楼电话：0756－2126021，2113185传真：0756－2113185（中国·珠海）麦尼电控技术有限公司（版权所有）二OO四年九月二十五日MniⓇ智能电感技术HID灯调光节能系统使用说明第１页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共11页一、简介麦尼Mni电控技术有限公司是拥有多项自主知识产权的创新型高科技公司，属广东省信息产业厅认定的软件生产企业。公司一直致力于智能电控设备的软、硬件开发生产，近年来又投入巨资吸纳国际尖端的航空航天电子技术、纳米技术，并建立精确的数学模型，自行开发出具有划时代意义的I2T智能电感(IntelligentizedInductanceTechnology)这一国际前沿的核心技术。Mni智能电感技术具有电磁技术的“适应所有负载”的特性，输出纯正弦波，无污染无电磁谐波，可制作功率大，同时又具有电磁技术无法实现的“电压高速高精度连续调节”。Mni智能电感具有电压调节响应速度快，体积小，重量轻，效率高，无易损部件，设备耐用等特点。由于电压的高度平滑调节，大大降低“半老化HID灯”的熄火电压，灯内电弧更稳定，降压调亮节能空间更大，节电率更高，比电磁方式比，更能极大保护灯具和延长灯具的使用寿命。Mni智能电感技术，是取代ＳＣＲ相控技术和落后的电磁调压技术的必然选择。Mni照明系统设备产品，采用智能嵌入控制，根据HID灯的物理和电气特性和照明理论开发设计，极大延长了灯具寿命，保证了环境光照需求，节能效果及经济效益非常显著。二、产品特点采用ARM32位嵌入工业控制，根据设置时间表，实时负反馈精确控制灯具电源电压。输出电源电压为纯正弦波，真正电磁兼容，环保无污染。预热，降压稳压，同时依时间表平稳的调压，因此延长了灯具的使用寿命。自动旁路功能：具有过热过流欠压超压及自我故障检测、保护功能。独创无条件保障正常照明的功能ILO（InsureLightOn）具有RTU接口，容易实现路灯三遥及监控自动化。具有可编程时间表调压功能，和立即实时键盘调压功能。采用标准C∕C＋＋开发，软件升级移植方便，具有红外线遥控接口和RS232口，便于实现远程控制和PC机采集和分析数据，进行产品软件的不断升级，软件和硬件上均留有光控接口。智能化软件设计可在无人值守下稳定运行。严格按照工业级要求和电磁兼容设计，在恶劣环境下运行稳定可靠。唯一能象调光台灯一样,对城市道路照明，工厂超市等超大功率照明进行调光的技术。三、产品选型（具体型号，以最新发布为准）单相产品型号额定电压额定电流稳压稳光串口室内机（宽×高×厚）室外机（宽×高×厚）重量（Kg）Mni-Pi×20N/W220V1×20A√√√265×538×210（无）Mni-PT1×30N/W220V1×30A√√√300×600×230（无）Mni-PT1×40N/W220V1×40A√√√第２页共11页第１页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共11页Mni-PC1×50N/W220V1×50A√√√328×800×270（无）Mni-PC1×60N/W220V1×60A√√√Mni-PC1×70N/W220V1×70A√√√385×800×295455×850×365未定型Mni-PS1×80N/W220V1×80A√√√Mni-PS1×90N/W220V1×90A√√√Mni-PS1×100N/W220V1×100A√√√Mni-PS1×110N/W220V1×110A√√√（无）（无）Mni-PS1×120N/W220V1×120A√√√Mni-PS1×130N/W220V1×130A√√√Mni-PS1×140N/W220V1×140A√√√Mni-PS1×150N/W220V1×150A√√√Mni-PM1×200N/W220V1×200A√√√未定型Mni-PM1×250N/W220V1×250A√√√未定型(300A以上待定型)三相产品型号额定电压额定电流稳压稳光串口室内机（宽×高×厚）室外机（宽×高×厚）重量（Kg）Mni-Pi3×20N/W220V3×20A√√√417×538×210447×700×24038Mni-PT3×30N/W220V3×30A√√√520×600×230560×800×27040Mni-PT3×40N/W220V3×40A√√√50Mni-PC3×50N/W220V3×50A√√√520×800×270576×1000×32170Mni-PC3×60N/W220V3×60A√√√80Mni-PC3×70N/W220V3×70A√√√645×1000×295715×1300...
