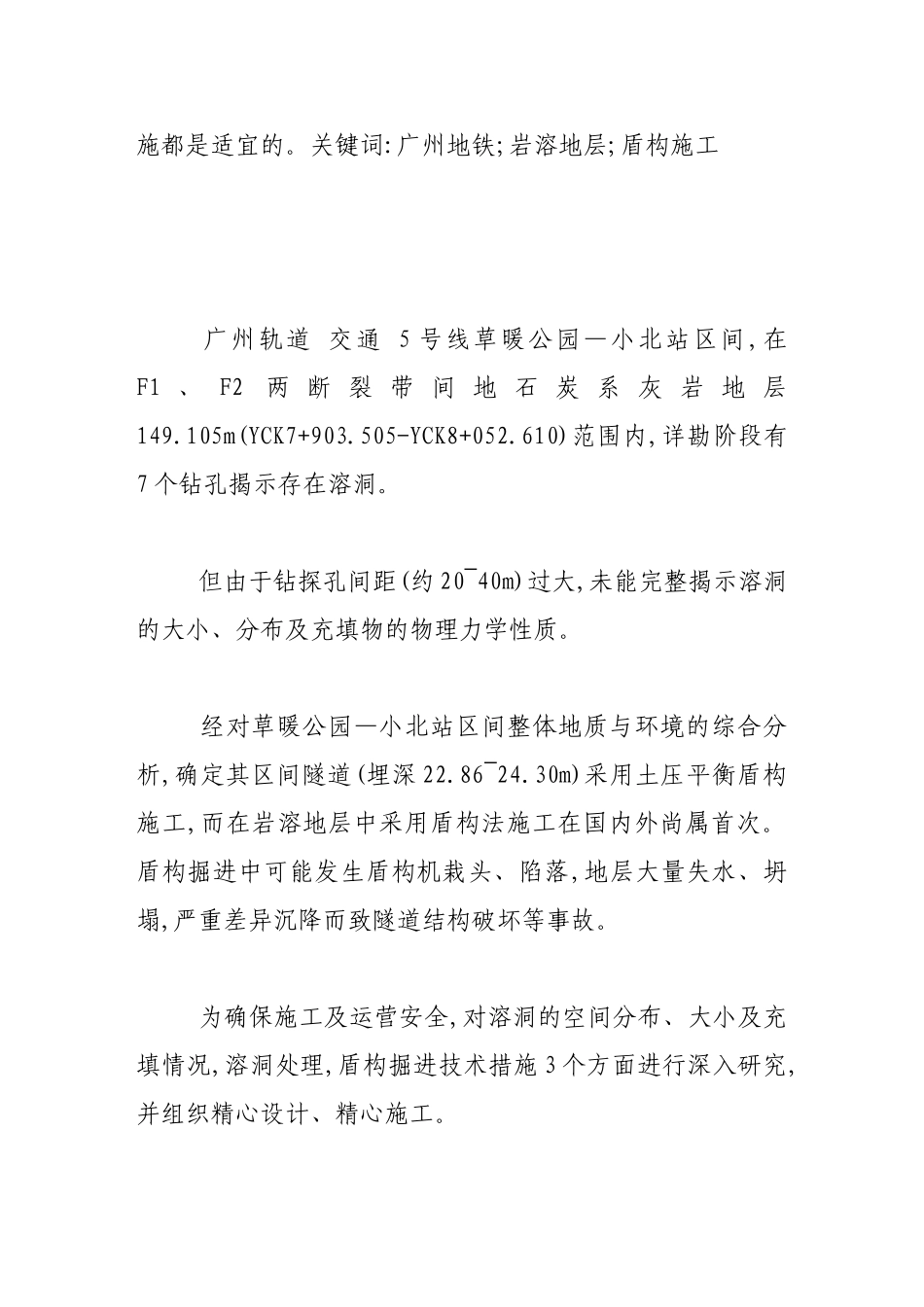

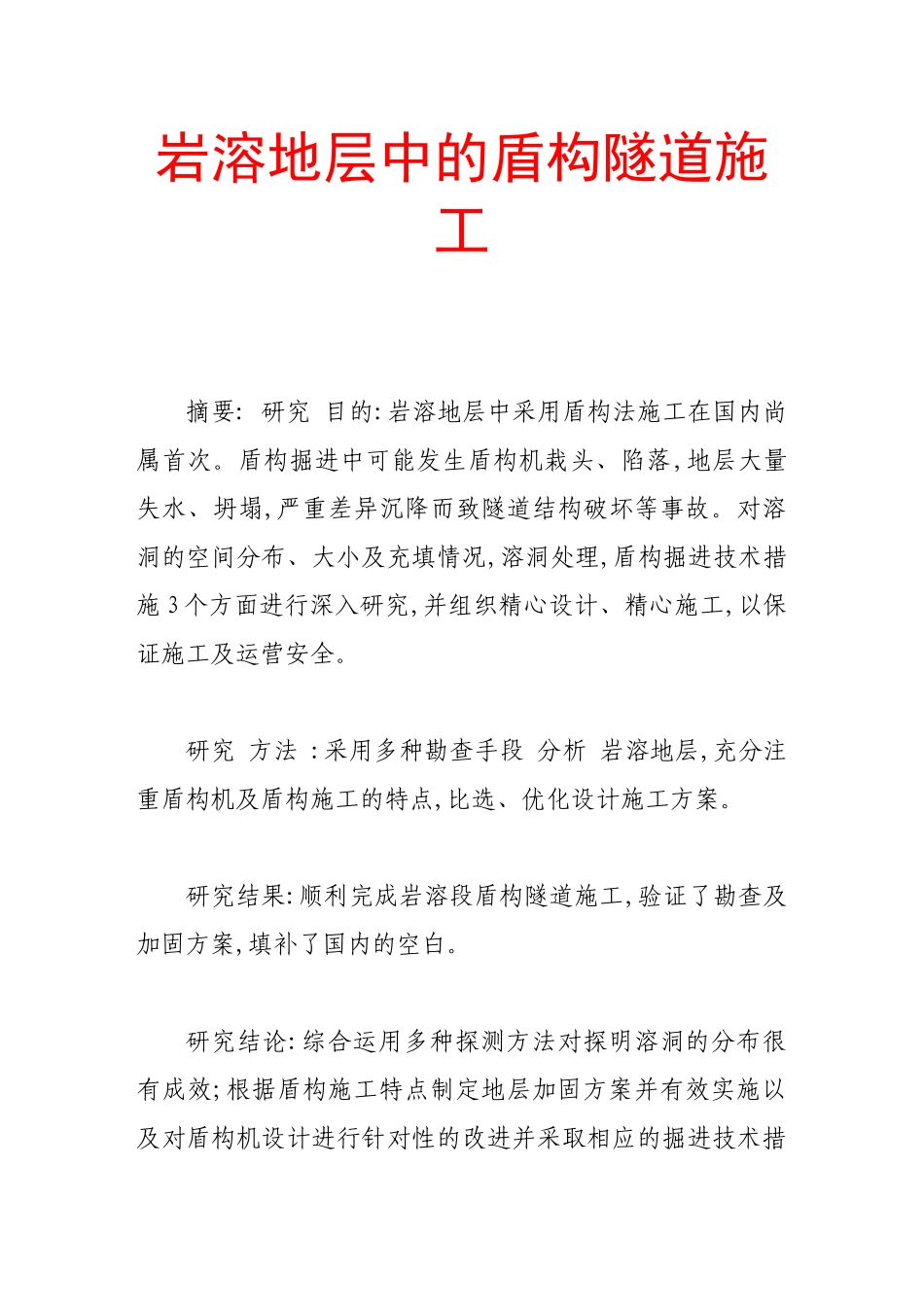

岩溶地层中的盾构隧道施工摘要:研究目的:岩溶地层中采用盾构法施工在国内尚属首次。盾构掘进中可能发生盾构机栽头、陷落,地层大量失水、坍塌,严重差异沉降而致隧道结构破坏等事故。对溶洞的空间分布、大小及充填情况,溶洞处理,盾构掘进技术措施3个方面进行深入研究,并组织精心设计、精心施工,以保证施工及运营安全。研究方法:采用多种勘查手段分析岩溶地层,充分注重盾构机及盾构施工的特点,比选、优化设计施工方案。研究结果:顺利完成岩溶段盾构隧道施工,验证了勘查及加固方案,填补了国内的空白。研究结论:综合运用多种探测方法对探明溶洞的分布很有成效;根据盾构施工特点制定地层加固方案并有效实施以及对盾构机设计进行针对性的改进并采取相应的掘进技术措施都是适宜的。关键词:广州地铁;岩溶地层;盾构施工广州轨道交通5号线草暖公园—小北站区间,在F1、F2两断裂带间地石炭系灰岩地层149.105m(YCK7+903.505-YCK8+052.610)范围内,详勘阶段有7个钻孔揭示存在溶洞。但由于钻探孔间距(约20~40m)过大,未能完整揭示溶洞的大小、分布及充填物的物理力学性质。经对草暖公园—小北站区间整体地质与环境的综合分析,确定其区间隧道(埋深22.86~24.30m)采用土压平衡盾构施工,而在岩溶地层中采用盾构法施工在国内外尚属首次。盾构掘进中可能发生盾构机栽头、陷落,地层大量失水、坍塌,严重差异沉降而致隧道结构破坏等事故。为确保施工及运营安全,对溶洞的空间分布、大小及充填情况,溶洞处理,盾构掘进技术措施3个方面进行深入研究,并组织精心设计、精心施工。1运用多种勘查方法,探明溶洞情况根据目前可行的勘测手段,为切实探明溶洞的分布与填充状况,拟定以钻探为主、多种方法综合运用的探测方案。即:高密度电阻率法地面物探(总体探查溶洞分布情况)加密钻孔(直观掌握溶洞及充填物状况)电磁波深孔CT(在钻孔间加密剖切面勘查,判断边界)综合判断后结合注浆孔布置补孔探测。1.1高密度电阻率法物探对YCK7+880~YCK8+035范围内纵向进行探测,共设计物探剖面6条,剖面长均为177m(详见图2)。每条剖面均有2个基点控制。勘察的结果表明,本区地下有4处岩溶发育区(见图1)。据其成果将勘察范围划分为5个区域单元进一步深入勘察。1.2补充钻孔勘探在勘察区域内,分别在距离左右线隧道外侧3m处、区间隧道中线上和左右两隧道中间位置布置5列、25排钻孔。每一排钻孔的间距约为5m,布孔124个(其中技术孔37个),共计钻孔长度4109m。(见图2)。因隧道底板埋深22.86~24.30m,位于左右线区间隧道中心线位置的2列钻孔设计深度原则为35m,另外3列钻孔设计深度原则为30m,有溶洞的钻孔要钻至溶洞底下2~3m。1.2.1在钻探施工过程中[1],准确、详细记录异常现象(如缩孔、坍孔、漏水、冒水、掉钻及遇到洞穴等)及其发生的位置和严重程度,描述溶洞空间大小、分布等。1.2.2把探到有溶洞的钻孔作为技术孔,采取土样37件、岩样22件、水样2件、标贯试验111次、测量地下水位248次,并抽水实验估算溶洞水流量。1.2.3编制了详细的勘察报告,作纵剖面图5个、横剖面图24个、投影图2个(隧道顶3m至隧道顶,隧道底至隧道底5m),并作平切面图7个(分别为隧道上3m,隧道顶、中、底,隧道下1m、3m、5m)。1.3电磁波深孔CT物探CT相邻孔对间距5m,共27对,孔深35m,各C钻孔的终孔高程一般应基本一致,若在预定终孔深度处为溶洞时,钻孔深入溶洞地板3m,孔径不小于75mm。CT剖面与地铁隧道中心线呈约70°斜交,使隧道的勘察剖面间距加密为2.5m左右。实测工作中在岩溶发育异常复杂地段另增加了5条CT剖面,故实际共完成CT剖面27条,发射孔与接收孔的间距26.1m定点发射点数5个,各探孔内的动点观测间距为1.0m,出现的异常特征加密定点发射点距与点数,实测探测点11137个。为尽可能利用钻探孔,在每个区域单元内应先钻外侧2列的孔,并进行孔间跨孔CT物探,而后按一般钻孔的顺序进行。采用跨孔电磁波透视对隐伏岩溶进行探测,弥补了勘探钻孔网点稀少的不足,通过CT资料分析,即自上而下可分为土层软土CT异常带、浅部岩溶CT异常带和较深部岩溶CT异常,岩溶发育具有竖向分带差异。较深部岩溶异常带具有异常强、规模大、呈“串珠状”竖向分布等特点。1.4探测成果综合分析判断通过对钻探、高密度电阻...
