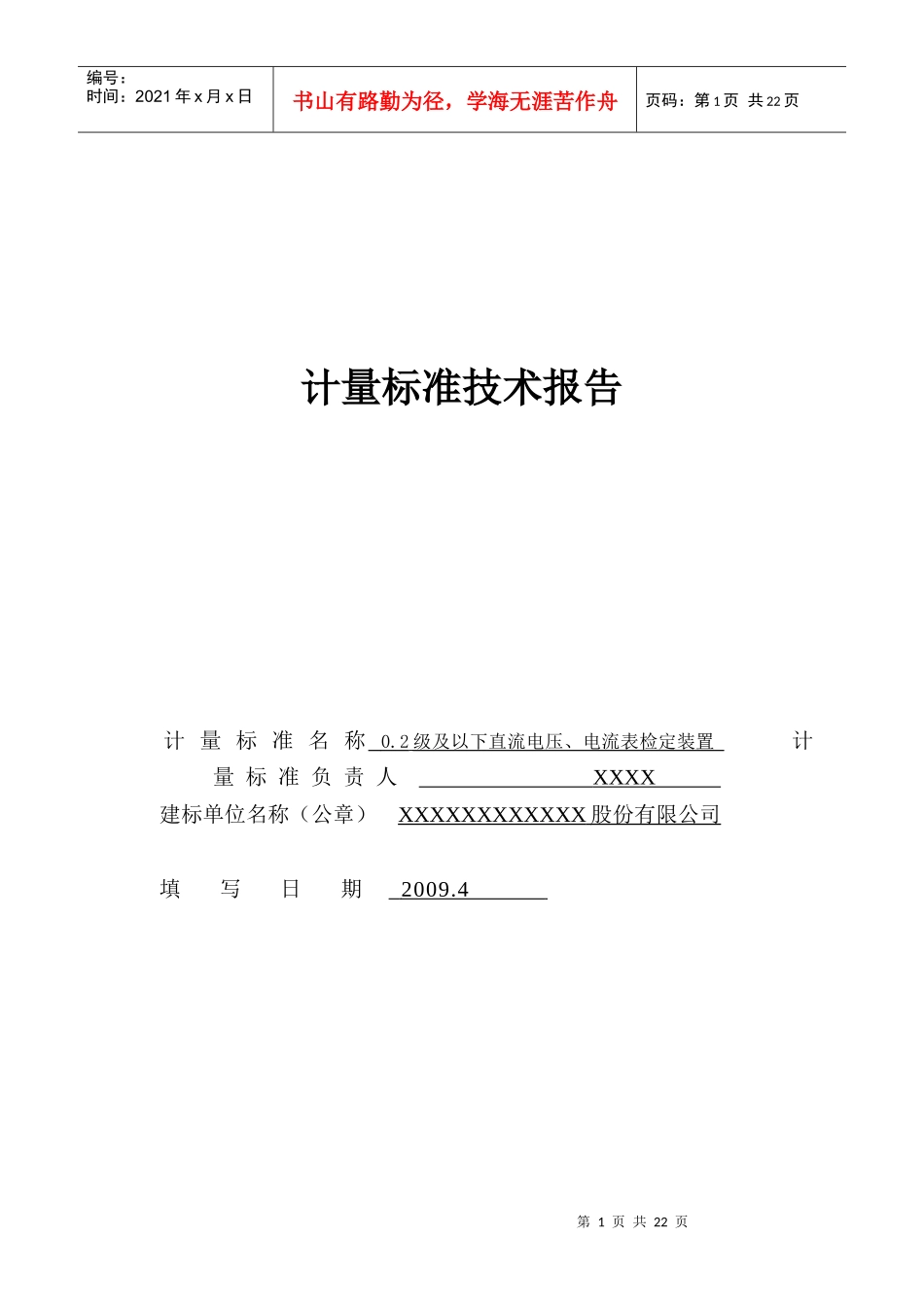

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页计量标准技术报告计量标准名称0.2级及以下直流电压、电流表检定装置计量标准负责人XXXX建标单位名称（公章）XXXXXXXXXXXX股份有限公司填写日期2009.4第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页目录一、建立计量标准的目的………………………………………………………………（）二、计量标准的工作原理及其组成……………………………………………………（）三、计量标准器及主要配套设备………………………………………………………（）四、计量标准的主要技术指标…………………………………………………………（）五、环境条件……………………………………………………………………………（）六、计量标准的量值溯源和传递框图…………………………………………………（）七、计量标准的重复性试验……………………………………………………………（）八、计量标准的稳定性考核……………………………………………………………（）九、检定或校准结果的测量不确定度评定……………………………………………（）十、检定或校准结果的验证……………………………………………………………（）十一、结论……………………………………………………………………………（）十二、附加说明………………………………………………………………………（）第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页一、建立计量标准的目的由于电力生产、经营管理的需要，相当数量的直流电压、电流表在我厂使用。这些表计的准确度多集中在1.5级，用于监测发电机励磁系统及机组直流系统的电压、电流值，多属于A、B类表计，其测量值是否准确非常重要。根据《中华人民共和国计量法》的要求，必须建立相应的计量检定装置标准，对使用中的直流电压、电流表进行检定，保障国家计量单位制的统一和量值传递的一致性、准确性。第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页二、计量标准的工作原理及其组成第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页1、原理框图采用直接比较法，其原理框图如下：计量标准的基本组成设备名称准确度等级直流标准源0.05%三相交直流检定装置2、检定方法直流电压、电流表的检定方法为直接比较法。即用被检表测量标准输出值，将测量值直接与标准输出值进行比较来确定被检表的相对误差。检定方法简单直观，符合《电流表、电压表、功率表及电阻表检定规程》（JJG124-2005）的要求。标准表直流标准源被检表第6页共22页第5页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共22页三、选用的计量标准器及主要配套设备计量标准器名称型号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定或校准机构检定证书号程控直流标准源CL60190-1000V,0-30A±0.05%深圳市科陆电子科技股份有限公司（2003121）1年第7页共22页第6页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共22页主要配套设备三相交直流仪表检定装置CL36010-1000V,0-30A±0.05%深圳市科陆电子科技股份有限公司（2002090）四、计量标准的主要技术指标第8页共22页第7页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共22页1、输出直流电压测量指标：自动切换量程输出为0-1100V，手动量程输出为0-110%RG。输出电压误差最大值为：1V以下量程：0.03%RD+0.02%RG1V及以上量程：0.006%RD+0.004%RG输入直流电流测量指标：自动切换量程输出为0uA-33A，手动量程输出为0-110%RG。输出电流误差最大值为：300uA及以下量程：0.03%RD+0.02%RG300uA以上至1A量程：0.012%RD+0.008%RG1A及以上量程：0.03%RD+0.02%RG备注：RD：读数或设定值，RG：满量程值。2、指标测试参考条件：环境条件：20±1℃；相对湿度：45%-75%；电源电压：220V±2V；电...
