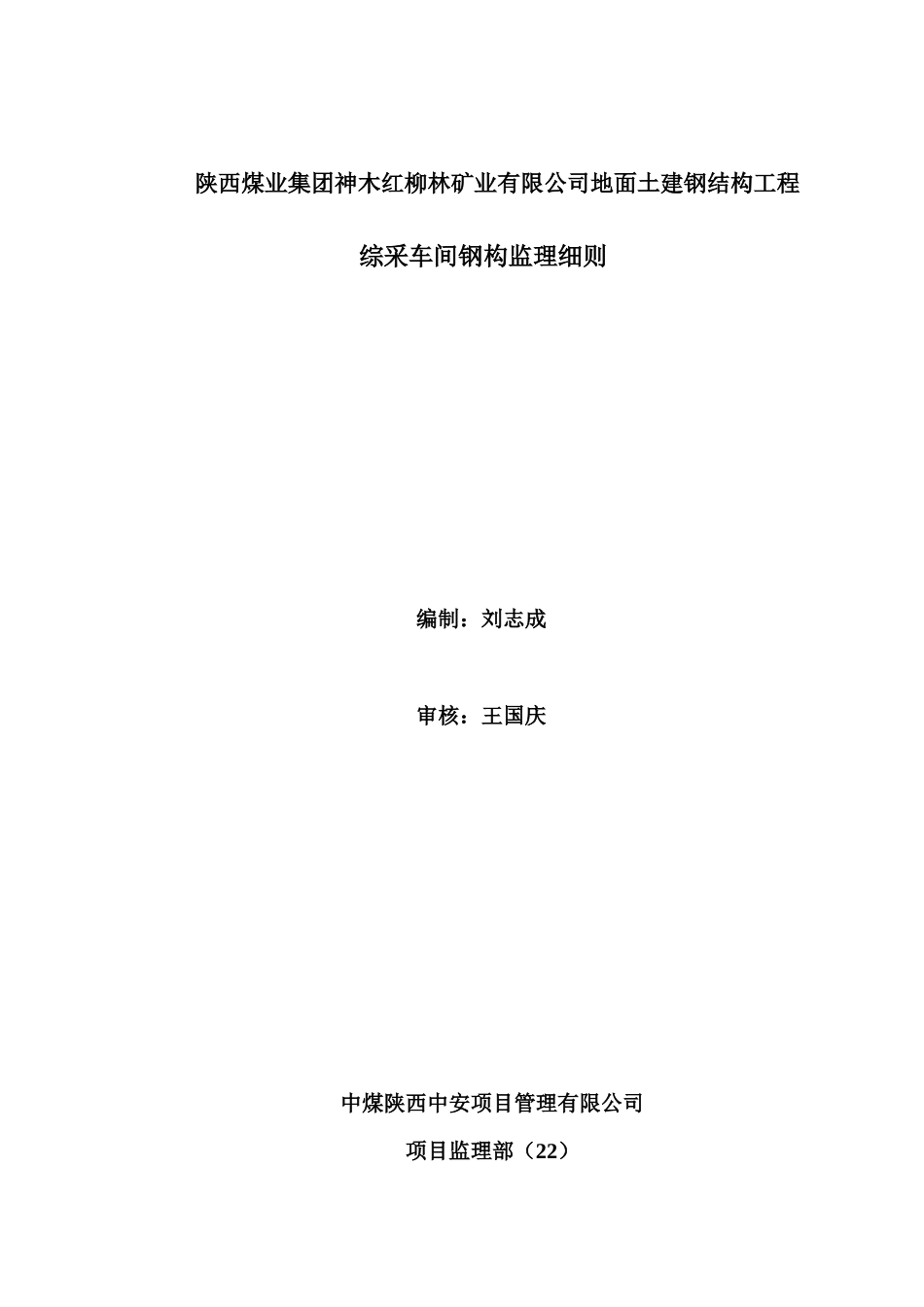

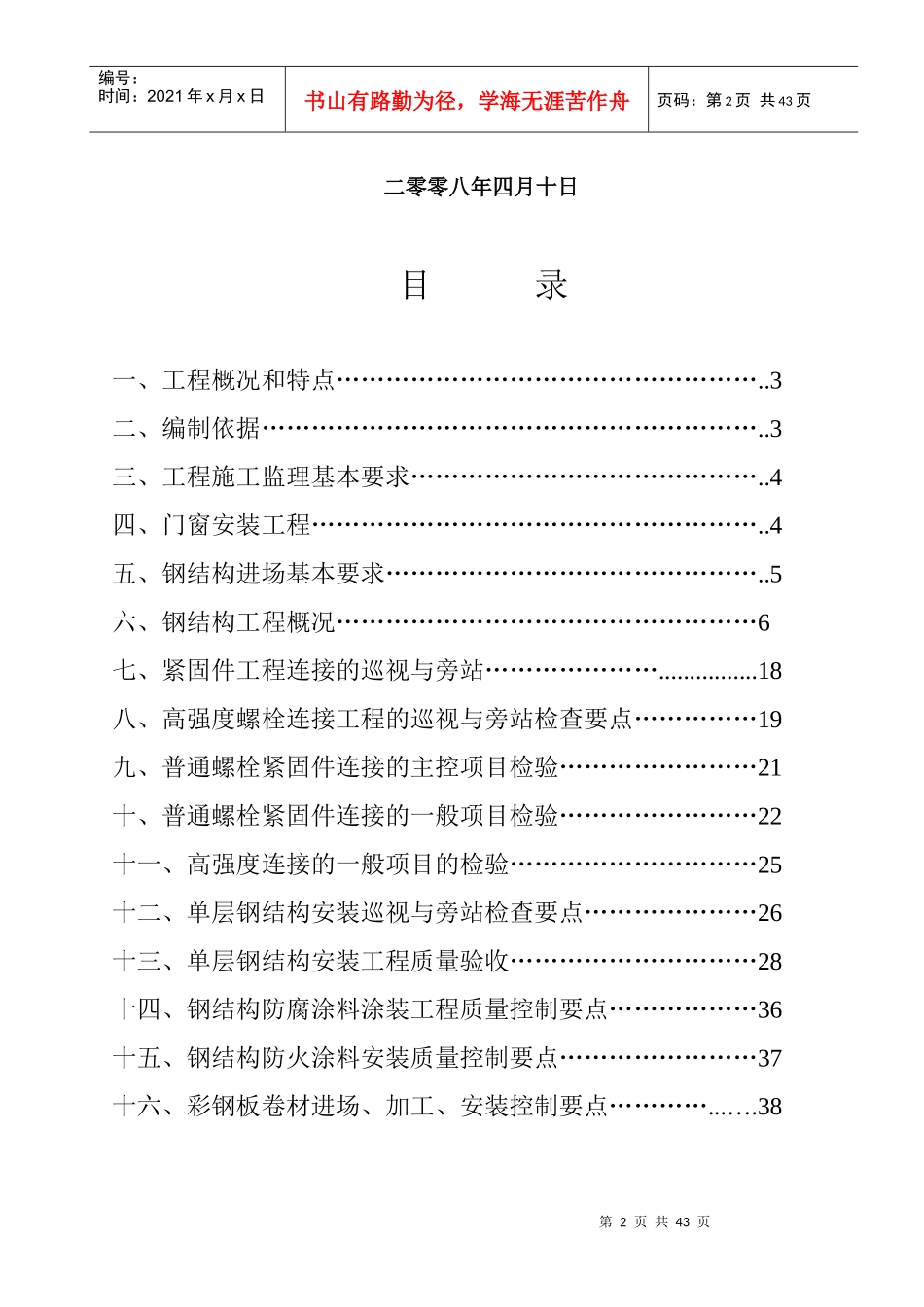

陕西煤业集团神木红柳林矿业有限公司地面土建钢结构工程综采车间钢构监理细则编制：刘志成审核：王国庆中煤陕西中安项目管理有限公司项目监理部（22）第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页二零零八年四月十日目录一、工程概况和特点……………………………………………..3二、编制依据……………………………………………………..3三、工程施工监理基本要求……………………………………..4四、门窗安装工程………………………………………………..4五、钢结构进场基本要求………………………………………..5六、钢结构工程概况……………………………………………6七、紧固件工程连接的巡视与旁站…………………................18八、高强度螺栓连接工程的巡视与旁站检查要点……………19九、普通螺栓紧固件连接的主控项目检验……………………21十、普通螺栓紧固件连接的一般项目检验……………………22十一、高强度连接的一般项目的检验…………………………25十二、单层钢结构安装巡视与旁站检查要点…………………26十三、单层钢结构安装工程质量验收…………………………28十四、钢结构防腐涂料涂装工程质量控制要点………………36十五、钢结构防火涂料安装质量控制要点……………………37十六、彩钢板卷材进场、加工、安装控制要点…………...….38第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页一、工程概况和特点：1、综采车间工程为门式钢架轻钢结构房屋（厂房）建筑面积为6723平方米。建筑檐口高度为13.6米，屋面板和墙面板采用彩色金属夹心保温板。车间内设有吊车：50T∕10T和32T/18的桥式吊车各2台。布置详见平面图，吊车工作制中级。2、建筑结构安全等级为二级，主钢架结构设计使用年限为50年。重要系数1.0，基础钢筋的保护层厚度为40㎜；3、建筑类别为丙类，建筑抗震设防烈度为6度，设计基本地震加速度值为0.05g设计地震分组为第一组。4、钢结构的特点：（1）材质均匀、可靠性高、强度高、重量轻、塑性和韧性好、便于机械化制造。安装方便、施工期限短、密封性较好。（2）易脆裂，耐火性差、钢材表面温度达300—400℃以后、其强度和弹性横量显著下降、600℃时几乎将为零，故应做防火处理；耐锈蚀性差，应做好防腐处理，并定期维护。二、编制依据综采车间工程监理细则是依据以下现行国家和行业规范、规程、标准编第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页制1、根据甲方提供的设计委托书及工艺平面图。2、主要有关设计规范《钢结构设计规范》（GB50017—2003）《建筑结构可靠度设计统一标准》（GB50086—2001）《门式钢架轻型房屋钢结构技术规程》（CECS102—2002）《建筑钢结构焊接规程》（JGJ81—91）《建筑设计防火规范》（QBJ16—87）（2001版）《钢结构工程施工质量验收规范》（QB50205—2001）《建筑结构制图标准》（QB/15001—2001）《工业建筑防腐蚀设计规范》（QB/50046—95）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923—88）三、工程施工监理基本要求1、监理人员应参加图纸会审，把施工图中出现的差错遗漏问题尽量消灭在图纸阶段。提出不能施工或难以施工的问题，要求设计部门修改图纸，便于保证施工质量。2、本矿是建设工程、单位工程比较多、工期紧，因次，各施工单位制定施工方案。制定相应的岗位责任及安全责任制，便落到实处，监理根据施工单位的施工方案和相应的岗位责任制定相应的监督措施。3、审查承包单位资质，审查管理人员技术人员资格，对特殊工种人（如电焊工、起重工、锅炉安装工）要特殊工种操作上岗证，由监理人第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页员认可才能施工。4、凡进场的钢结构件必须在进场时向监理提交符合要求的质量保证书、合格证、生产许可证、材料报验单。质量证明合格文件、规格、型号、性能、检测报告和试验要求等技术文件四、门窗安装工程本工程按不同门窗类型樘数各抽查5%，但不少于3樘。1、质...
