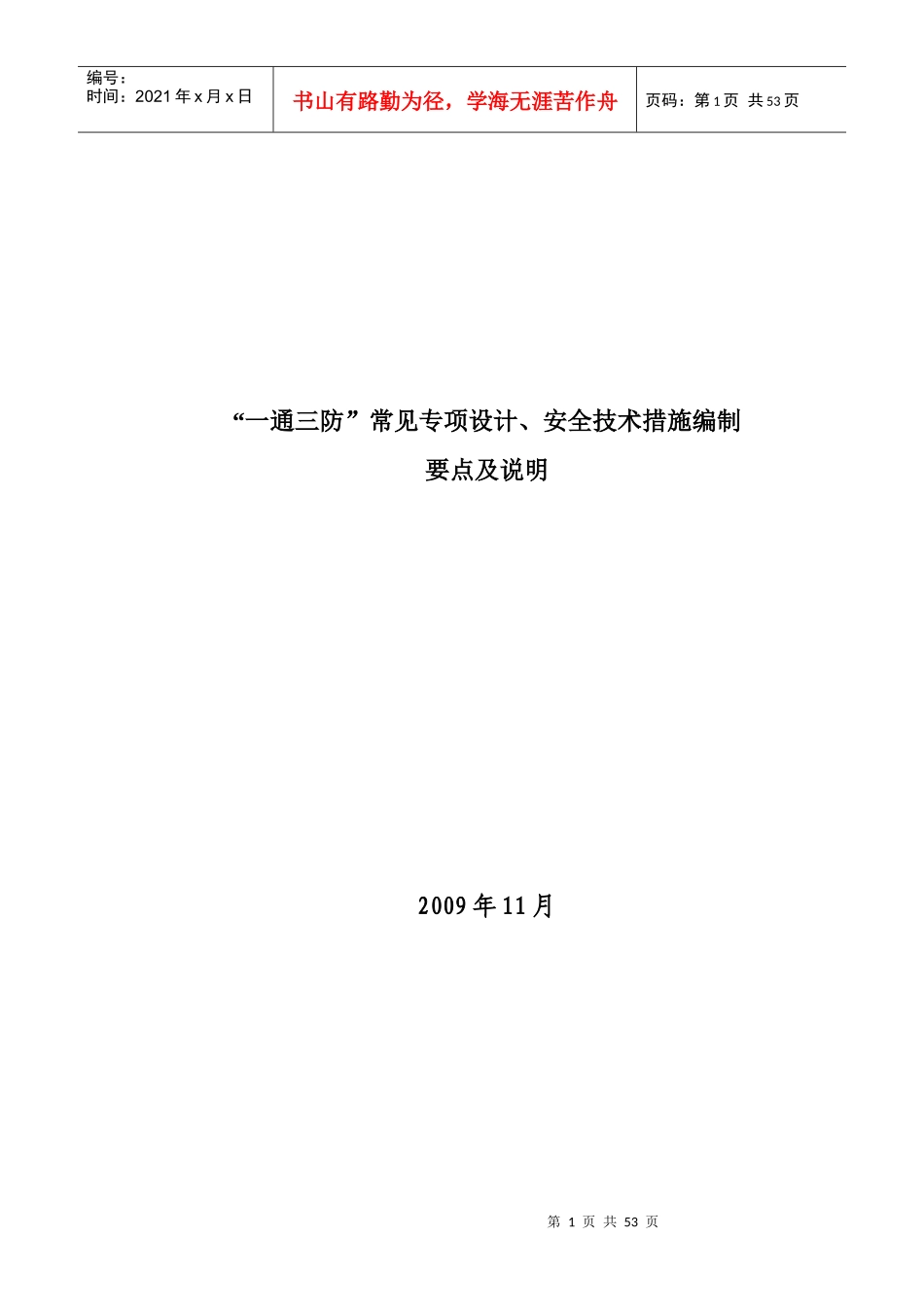

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页“一通三防”常见专项设计、安全技术措施编制要点及说明2009年11月第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页“一通三防”常见专项设计、安全技术措施编制要点及说明一、采煤工作面通风系统设计要点二、局部通风设计要点三、矿井通风系统改造设计要点四、串联通风安全技术措施要点五、矿井反风演习措施要点六、巷道贯通安全技术措施编制要点七、新水平、新采区防突专项设计要点八、突出煤层采煤工作面专项防突设计要点九、突出煤层掘进工作面专项防突设计要点十、采煤工作面瓦斯抽放设计要点十一、突出煤层石门(含立井、斜井)揭煤防突专项设计要点十二、突出煤层石门(含立井、斜井)揭煤安全技术措施要点十三、启封密闭排放瓦斯安全技术措施要点十四、排放瓦斯安全技术措施要点十五、工作面防灭火设计要点十六、工作面收作防治自然发火安全技术措施要第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页十七、采煤工作面安全监控安全技术措施要点十八、掘进工作面安全监控安全技术措施要点十九、采掘工作面放炮安全技术措施编制要点一、采煤工作面通风系统设计要点（一）采煤工作面概况简要说明煤层赋存情况，顶底板岩性，采煤方法，生产系统、巷道支护、工作面主要参数、通风方式及其它需要说明的事项等。（二）采煤工作面煤层瓦斯、煤尘及自然发火参数瓦斯赋存情况、煤尘爆炸性、煤层自然发火相关参数等（三）通风系统设计方案及技术要求采煤工作面均设有独立的进回风系统。采煤工作面必须保持至少2个畅通的安全出口，一个通到回风巷道，另一个通到进风巷道。采煤工作面的巷道设计断面及保持通风巷断面的措施。综合机械化采煤工作面，上下出口高度不得低于1.8m，其他采煤工作面高度不得低于1.6m。（四）采煤工作面需要风量计算按照国家《煤矿生产能力核定标准》，通风能力满足生产要求，第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页工作面供风量根据瓦斯、工作面同时工作的最多人数、一次放炮使用的炸药量，工作面温度等分别计算（并进行风速验算），符合《规程》及集团公司《风量分配计算细则》规定，确保瓦斯不超限。预测供风能力。（五）通风设施及构筑物布置根据矿井开拓、开采系统和巷道布置以及《规程》要求，设计在必要位置设置相应通风设施，用于井下风量调节。其主要设置原则为：不得出现机风联巷，主要进风和主要回风道之间设置2道联锁的正向风门和2道反向风门。不用的联络巷道设永久风墙。其它地点设两道正向和一道反向风门或两道正向风门。根据矿井反风要求，必要地点设置反风风门。有突出危险煤层不得设置调节风窗。（六）生产准备期间的局部通风系统局部通风机的安装、风筒的选用以及“三专两闭锁”供电系统，电气设备管理等。（七）避灾线路根据井下发生灾害的地点不同或灾害类型不同，如：（1）井下发生火灾时，（2）井下发生瓦斯、煤尘爆炸事故时，（3）井下发生透水事故时，（4）井下发生冒顶事故时等不同情况。应采取不同的避灾路线。（八）附图通风系统图，局部通风系统图，防尘、防火系统图，瓦斯抽放第5页共53页第4页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共53页系统图，监控设备、传感器安装供电系统图。二、局部通风设计要点（一）工程情况简介巷道名称、施工单位、岩性、断面及长度、支护形式、拨门位置等。（二）局部通风系统包括局部通风机的安装位置，进、回风路线用简单文字说明。安装局部通风机处供风能力。（三）局部通风的风量计算按照瓦斯涌出量、消耗炸药量、作业人员数、局部通风机的实际吸风量四个方面计算风量，并按照《煤矿安全规程》规定的风速验证风量，同时确保不发生循环风。（四）局部通风机的选型根据风量选择局部通风机的型号和风筒直径。（五）爆破参数根据巷道断面、岩性及循环进尺确定放炮参数、爆破图表。（六）局部通风机供电（七）日常安全...
