ZH4485-401-07 螺旋桨液压安装工艺-FVIP免费

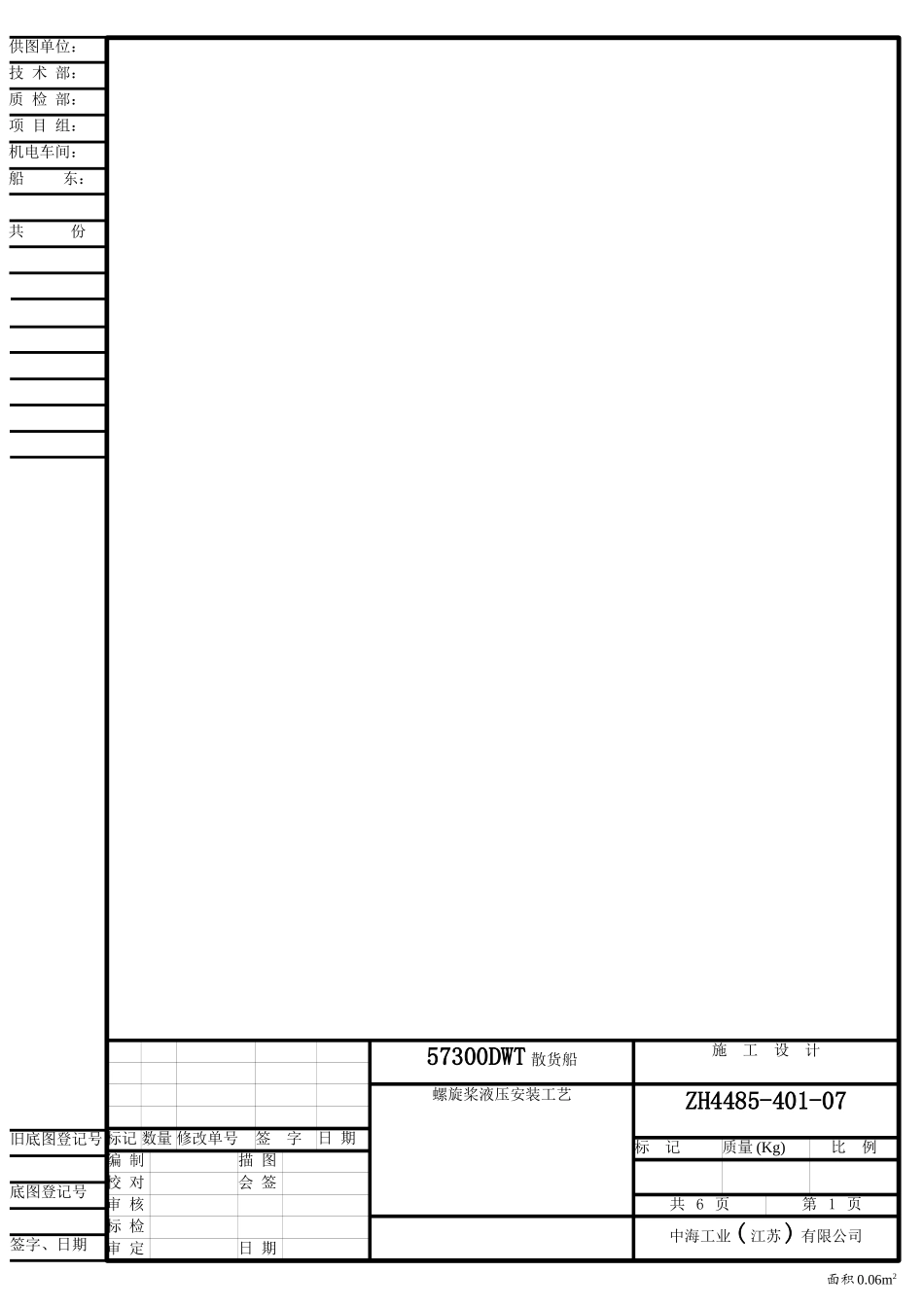

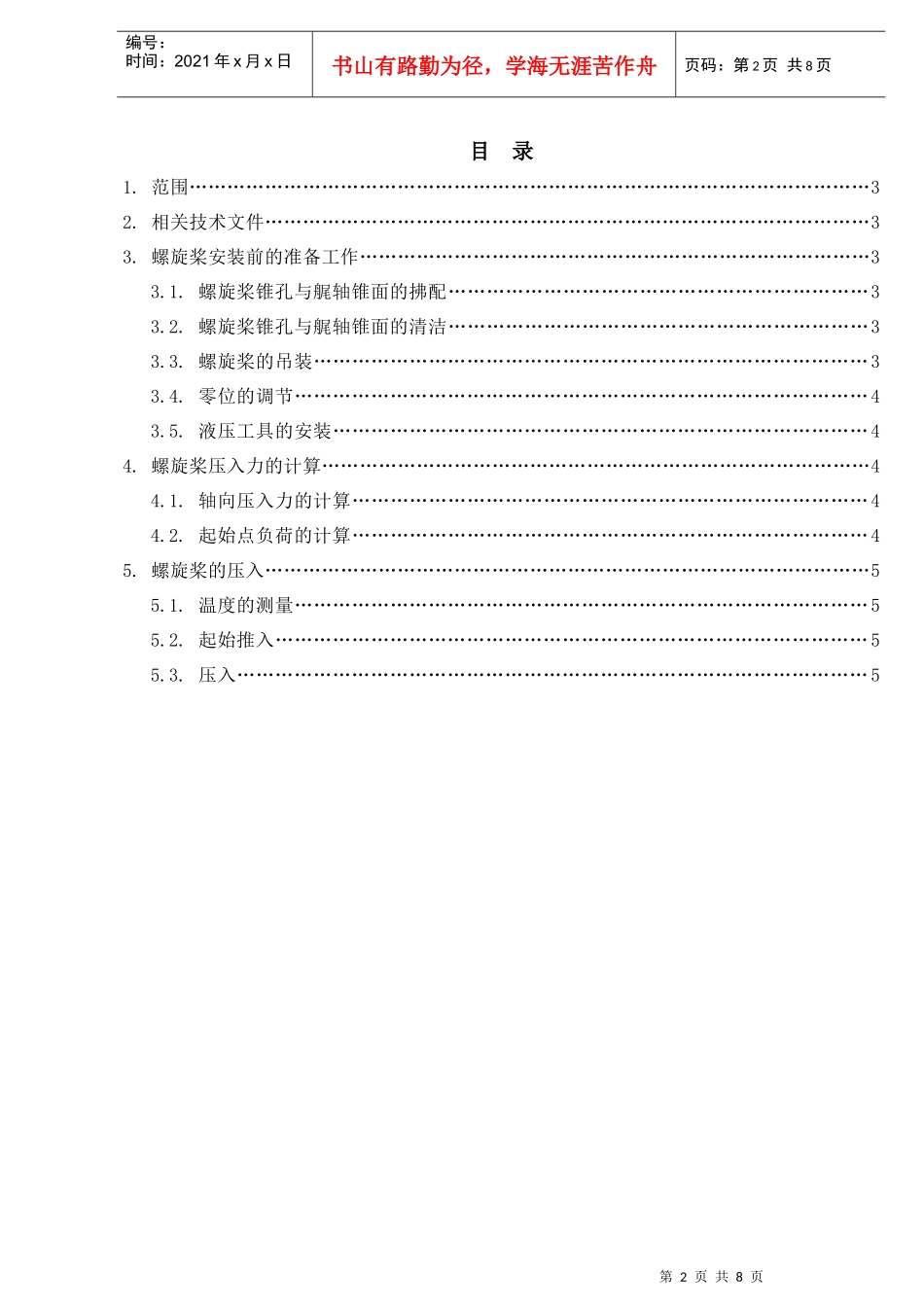

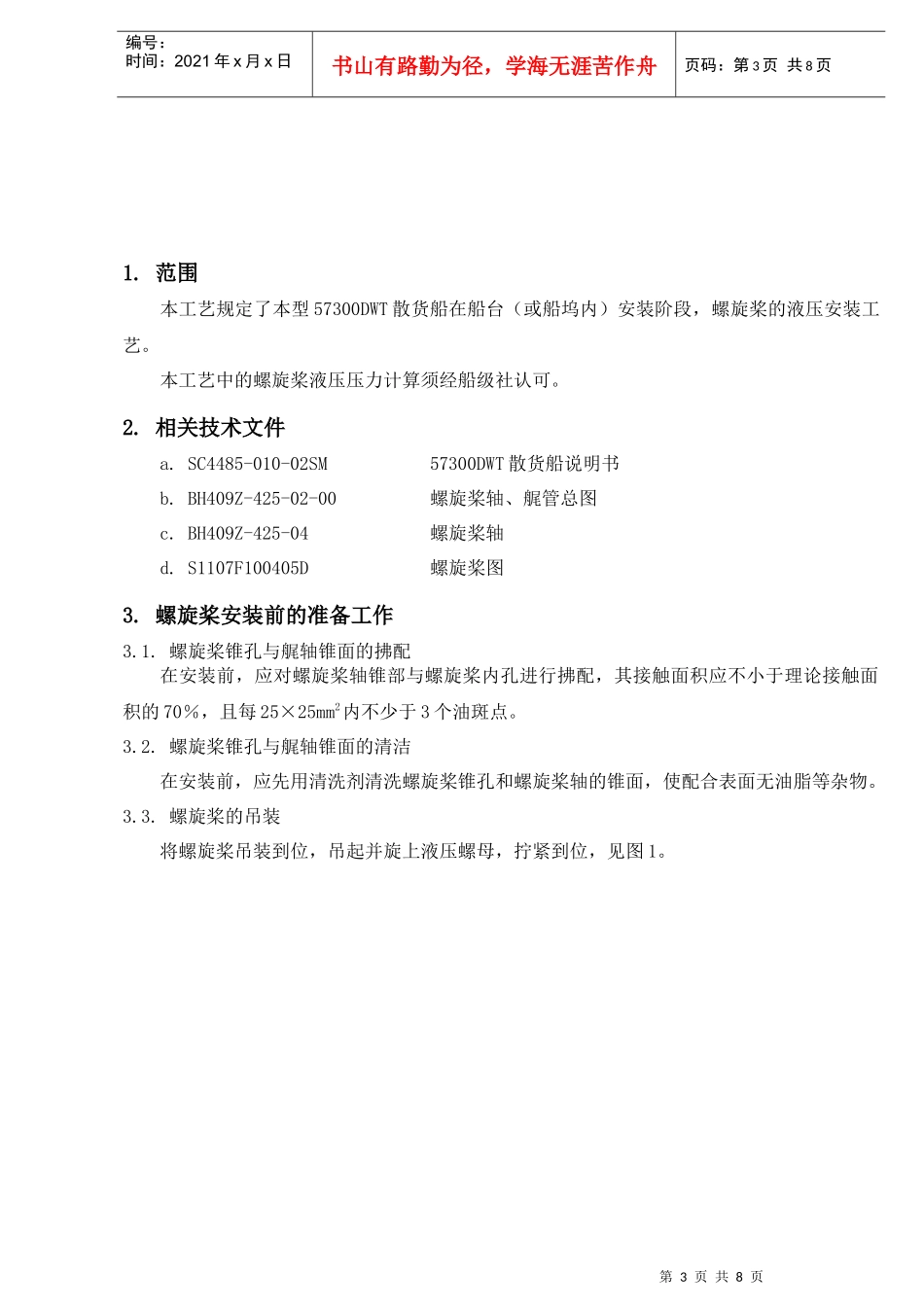

57300DWT散货船螺旋桨液压安装工艺中海工业(江苏)有限公司施工设计ZH4485-401-07标记质量(Kg)比例共6页第1页标记数量修改单号签字日期审核校对编制标检审定会签描图日期旧底图登记号底图登记号签字、日期供图单位：技术部：质检部：项目组：机电车间：船东：共份面积0.06m2第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页目录1.范围………………………………………………………………………………………………32.相关技术文件……………………………………………………………………………………33.螺旋桨安装前的准备工作………………………………………………………………………33.1.螺旋桨锥孔与艉轴锥面的拂配…………………………………………………………33.2.螺旋桨锥孔与艉轴锥面的清洁…………………………………………………………33.3.螺旋桨的吊装……………………………………………………………………………33.4.零位的调节………………………………………………………………………………43.5.液压工具的安装…………………………………………………………………………44.螺旋桨压入力的计算……………………………………………………………………………44.1.轴向压入力的计算………………………………………………………………………44.2.起始点负荷的计算………………………………………………………………………45.螺旋桨的压入……………………………………………………………………………………55.1.温度的测量………………………………………………………………………………55.2.起始推入…………………………………………………………………………………55.3.压入………………………………………………………………………………………5第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页1.范围本工艺规定了本型57300DWT散货船在船台（或船坞内）安装阶段，螺旋桨的液压安装工艺。本工艺中的螺旋桨液压压力计算须经船级社认可。2.相关技术文件a.SC4485-010-02SM57300DWT散货船说明书b.BH409Z-425-02-00螺旋桨轴、艉管总图c.BH409Z-425-04螺旋桨轴d.S1107F100405D螺旋桨图3.螺旋桨安装前的准备工作3.1.螺旋桨锥孔与艉轴锥面的拂配在安装前，应对螺旋桨轴锥部与螺旋桨内孔进行拂配，其接触面积应不小于理论接触面积的70％，且每25×25mm2内不少于3个油斑点。3.2.螺旋桨锥孔与艉轴锥面的清洁在安装前，应先用清洗剂清洗螺旋桨锥孔和螺旋桨轴的锥面，使配合表面无油脂等杂物。3.3.螺旋桨的吊装将螺旋桨吊装到位，吊起并旋上液压螺母，拧紧到位，见图1。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页3.4.零位的调节在螺旋桨轴中心线上部靠近螺旋桨前端部处，安放固定带磁性底座的百分表，使百分表触杆与螺旋桨前端面相接触，并调整好零位值。3.5.液压工具的安装使用一台液压油泵分成两路，一路供液压螺母（轴向）推入，另一路向桨毂推入提供压力油（径向），分别接通相应的油路和压力表。4.螺旋桨压入力的计算4.1.轴向压入力的计算（螺旋桨无锥安装计算书）F=PA·sinα+μPA·conα式中：F┄螺旋桨安装时所需的理论轴向推力，N；P┄比压，P=SKE1E2/[D1(C1E2+C2E1)]，N/mm2；μ┄螺旋桨与螺旋桨轴的压入摩擦系数；sinα┄K·（K2+4）-1/2；conα┄2·（K2+4）-1/2；4.2.起始点负荷的计算P0＝A(0.002+K/20)·[P1+18(α2–α1)/B3]式中：P0┄螺旋桨开始安装时的轴向推力，即零点，N；第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页A┄理论接触面积，A=π·d1L，mm2K┄螺旋桨轴尾端锥度，K=1/20；α1┄螺旋桨轴线膨胀系数；α2┄螺旋桨线膨胀系数；B3┄(C1E2+C2E1)/(E1E2)其中：C1为系数，C1＝(1+K12)/(1-K12)-μ1；C2为系数，C2＝(K22+1)/(K22-1)+μ2；L为套合接触长度；E1为螺旋桨轴的材料弹性模数；E2为螺旋桨的材料弹性模数；D0为轴中孔的直径，D0＝0；D1为套合接触长度轴的平均直径...
