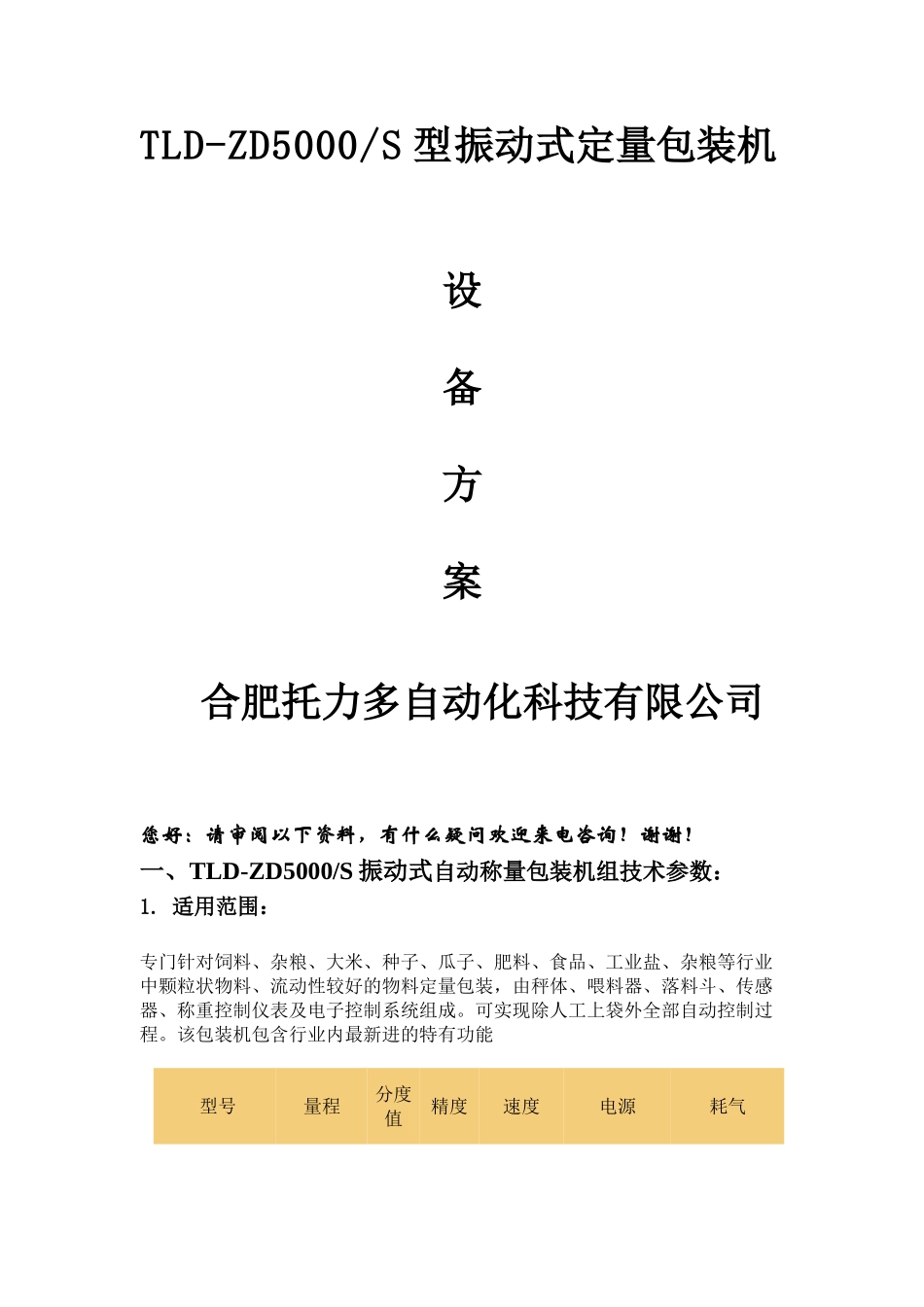

TLD-ZD5000/S型振动式定量包装机设备方案合肥托力多自动化科技有限公司您好：请审阅以下资料，有什么疑问欢迎来电咨询！谢谢！一、TLD-ZD5000/S振动式自动称量包装机组技术参数：1.适用范围：专门针对饲料、杂粮、大米、种子、瓜子、肥料、食品、工业盐、杂粮等行业中颗粒状物料、流动性较好的物料定量包装，由秤体、喂料器、落料斗、传感器、称重控制仪表及电子控制系统组成。可实现除人工上袋外全部自动控制过程。该包装机包含行业内最新进的特有功能型号量程分度值精度速度电源耗气TLD-ZD5000/S100g-5000g1-10g10-15g680-700包/时4N-AC380V50Hz1m3/h0.3-0.5Mpa2操作界面：加拿大杰曼称重系统机身自重：180kg3.产品特点：1．采用双振动喂料机构。称量时在不损失速成度的前提下，确保最小及最大称重值的精度；2．称重控制系统采用进口控制和按照防水、防腐的要求设计；3．选购装置：多种装置自由选购（提升机、输送机、封口、缝包机。）二、TLD-ZD5000/振动式自动称量包装机设计方案1、设计依据及包装性能参数：①包装物品：鱼饲料，②包装重量：100g-5000g；③包装速度:680-700包/时④包装精度：10-25g⑤包装袋形式：薄膜袋材质选用：整机全304不锈钢制作；2、设备概述：TLD-ZD5000/S型双斗自动称量机是一种采用当今最新技术的净重型电子秤。它适合于对各类颗粒物料进行称重计量包装，如饲料、种子饲料、工业盐、猫砂、食品等颗粒物料。该系列电子秤给料系统系三级加料及瞬间停止落料等多种处理形式并一次称量。(1)TLD-ZD5000/S振动式自动称重包装机组成①成品料仓；②计量秤给料机构；③自动计量机构（荷重式计量）；④控制系统(2)设备主要组成单元及功能特点：计量秤给料机构该给料机构根据物料的流动性、休止角等诸多特性设计而成，给料机构工艺精细，无卫生死角，通过振动式分级放料保证供料的精确性，不会造成断流、脉流或流料不均等现象，采用振动式供料，分别为：粗加料、精加料；；粗加料和小加料下料口大小均可调节，另外在控制面板上也可调加料时间的长短来控制加料的多少，做到每袋误差不超10-20g的精度。计量机构给料机构经过渡斗直接往包装袋内供料，设计精细、落差小，密封性高，自动去皮（袋子重量），斗体悬空固定与传感器上（中航传感器）；输出灵敏度：2mv/v精度等级：0.2%重复性:0.02%；温度补偿范围:-10～60℃；工作温度范围-20～+50℃；允许超载:150%），使其与外部无直接接触从而使精确度更高精确度高，鸭嘴式放料：无卫生死角、放料彻底。能够很好的解决有粘性的物料造成的物料粘结问题，从而提高了定量的准确性。●控制系统采用加拿大杰曼称重系统，系统稳定性、耐腐蚀性更好（另加密封）；可编程定时器用于过程时间控制；自动落差修正功能；自动零位跟踪功能；过冲检测及抑制功能自动报警功能；界面工作参数设置；可手动操作也可自动操作，两种可随时切换控制整套设备各单元间的自动化操作；(3)设备工作原理及操作界面：①采用振动式喂料，，噪音小等特点。②荷重式传感器可以有效的保证精度。④控制系统还增设了零点跟踪技术，确保了原设定值的稳定性，大大提高了称量精度和速度。⑤称重控制系统按照IP54（防尘、防水）的要求设计。⑥可以自行设定开关机密码,可以自行根据生产情况设定内部参数资料,可以随意调出生产相关数⑦,使整机更美观大方且大大提高产品使用寿命、较好适用于粉尘环境差等特点外还具有数据存储、数据共享、运算速度快、维修不用烦琐的线路查询、线路全部简化成模块式,很容易判断故障点。(4)计量方式：①喂料方式；双振动喂料；②荷重传感器采用双振动供料方式，供料速度快；有效解决速度、精度之间相互制约问题；振动出料口装有赛口，消除了漏料、噪音问题；(5)工作流程：①打开电源开关，观察电源指示灯是否亮起，如不亮起可检查电源是否接好。②手动状态下点动各部件工作是否正常；③设置配方（可依据使用说明书进行配方）④开启自动⑤一人将袋子套入自动夹带口，开始自动填充，填充结束后袋子自动松懈⑥待袋子落到输送机上，输送到热合机机封口（也可不用输送机输送，直接热合）⑦整个包装工艺完成。系统设定所称量的重量...
