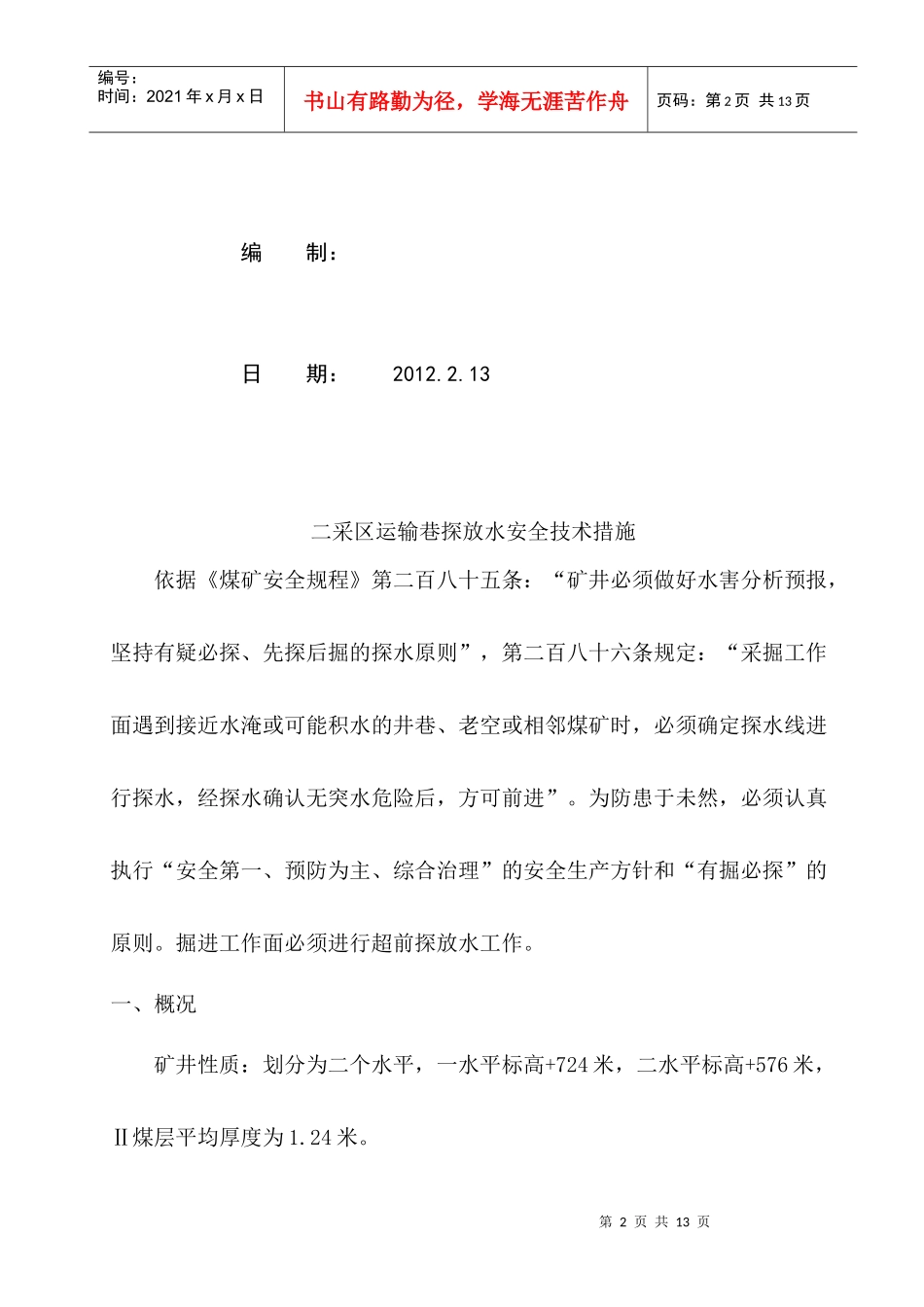

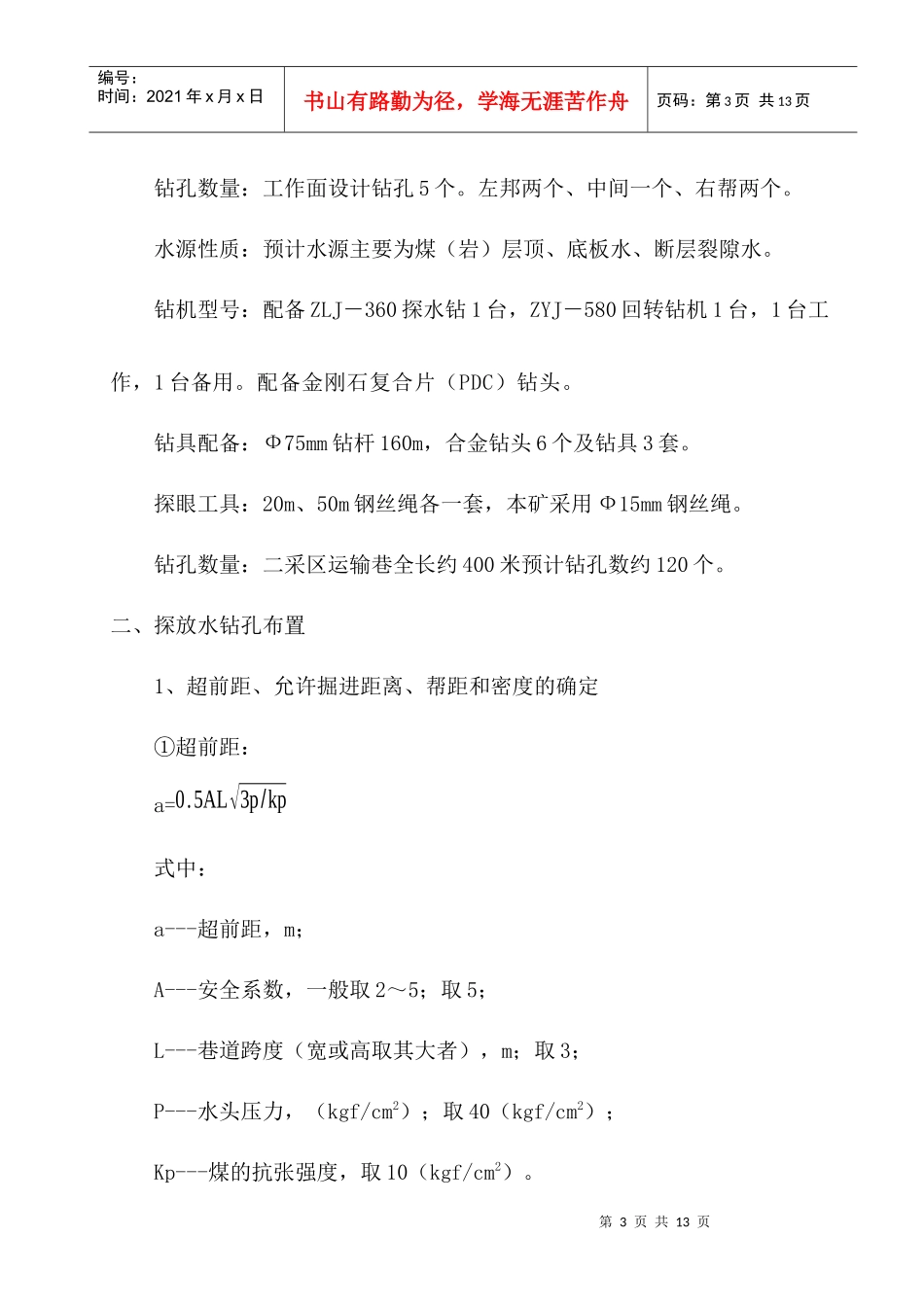

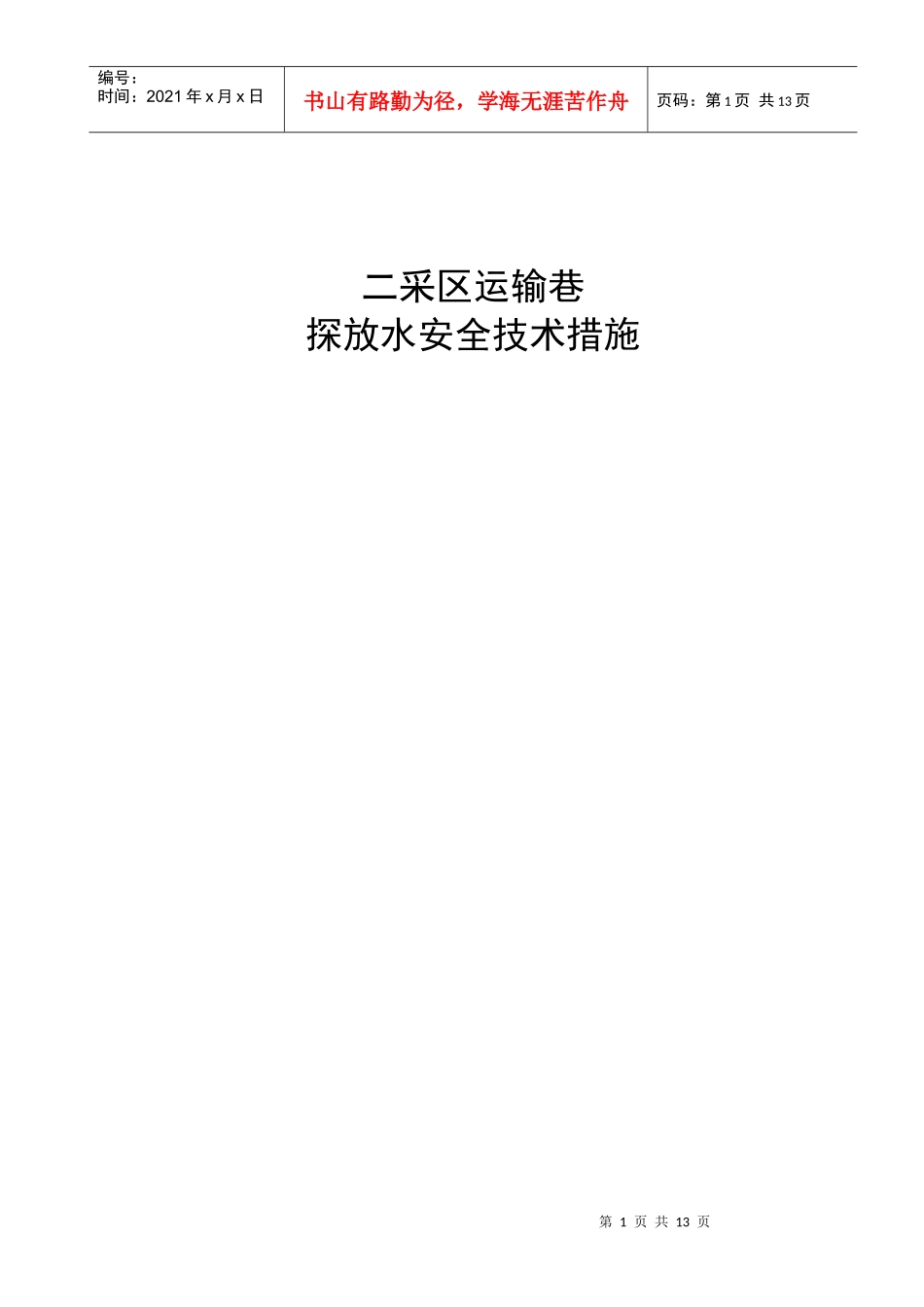

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页二采区运输巷探放水安全技术措施第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页编制：日期：2012.2.13二采区运输巷探放水安全技术措施依据《煤矿安全规程》第二百八十五条：“矿井必须做好水害分析预报，坚持有疑必探、先探后掘的探水原则”，第二百八十六条规定：“采掘工作面遇到接近水淹或可能积水的井巷、老空或相邻煤矿时，必须确定探水线进行探水，经探水确认无突水危险后，方可前进”。为防患于未然，必须认真执行“安全第一、预防为主、综合治理”的安全生产方针和“有掘必探”的原则。掘进工作面必须进行超前探放水工作。一、概况矿井性质：划分为二个水平，一水平标高+724米，二水平标高+576米，Ⅱ煤层平均厚度为1.24米。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页钻孔数量：工作面设计钻孔5个。左邦两个、中间一个、右帮两个。水源性质：预计水源主要为煤（岩）层顶、底板水、断层裂隙水。钻机型号：配备ZLJ－360探水钻1台，ZYJ－580回转钻机1台，1台工作，1台备用。配备金刚石复合片（PDC）钻头。钻具配备：Ф75mm钻杆160m，合金钻头6个及钻具3套。探眼工具：20m、50m钢丝绳各一套，本矿采用Ф15mm钢丝绳。钻孔数量：二采区运输巷全长约400米预计钻孔数约120个。二、探放水钻孔布置1、超前距、允许掘进距离、帮距和密度的确定①超前距：a=0.5AL√3p/kp式中：a---超前距，m；A---安全系数，一般取2～5；取5；L---巷道跨度（宽或高取其大者），m；取3；P---水头压力，（kgf/cm2）；取40（kgf/cm2）；Kp---煤的抗张强度，取10（kgf/cm2）。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页a=0.5×5×3×√3×4010=26m，为安全起见，取30m。2、允许掘进距离每次探放水钻孔完毕后，以最短的钻孔长度(水平投影长度)减去超前保护距离之后剩余的距离。3、帮距最外侧探水孔所控制的范围与巷道帮的距离。4、钻孔密度（钻孔间距）竖直扇形面内钻孔间的终孔垂距不得超过1.5m，水平扇形面内各组钻孔间的终孔水平距离不得大于3m。根据计算，本设计探水钻孔长度50m，超前距30m，帮距20m，允许掘进距离20m。详见下图探水钻孔布置方式第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页7、钻孔参数的确定（1）钻孔：5个（2、4#左帮、1#中间、3、5#右帮），1#孔为中心孔。（2）钻孔直径：75mm。（3）钻孔沿岩层倾向呈扇形布置，超前打钻距离为30米，准掘20米。（4）在每个钻孔地点做好标记，用喷漆画圆标注。（5）钻孔里程从巷道的起点算起：0米、20米、40米、60米、80米、……依次类推。8、井巷通过导水或可能导水断层前的探水设计：（1）超前探水：探水线（探水起点）至断层交面线的最小距离为30米，当水压大于2Mpa时按每增加0.1Mpa增加1m。（2）其他技术参数同上（探水设计）。第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页三、探放水安全技术措施一、探放水前的准备工作1、在组织施工前，要求施工单位将打钻所需的材料及工具，设备准备到位，不能因为准备工作的原因而不施工钻孔。2、在运输ZYJ－580回转钻机的过程中，运输人员应轻拿轻放，避免设备因受力碰撞而受损。3、钻机及其附属设施及各部件间连接要牢固可靠，并在每次使用前检查，确保施工的安全。4、每次开钻前，检查钻杆接头的牢固情况，严防脱钻事故的发生；钻杆要达到不堵塞、不弯曲、丝口不磨损。5、在组织施工前，要求施工人员对钻机附近10米范围内的巷道支护进行检查，发现巷道支护受损的及时处理并加强支护，并打好立柱和挡板。6、保持钻场有足够的安全空间，便于施工。7、在巷道低洼处非人行侧及时挖好水仓，清理好临时水沟，确保排水畅通无阻。8、在打钻地点附近悬挂便携式瓦斯报警仪和安设专用电话及报警装置，第7页共13页第6页共13页编号：时间：2021年x月x日书山...
