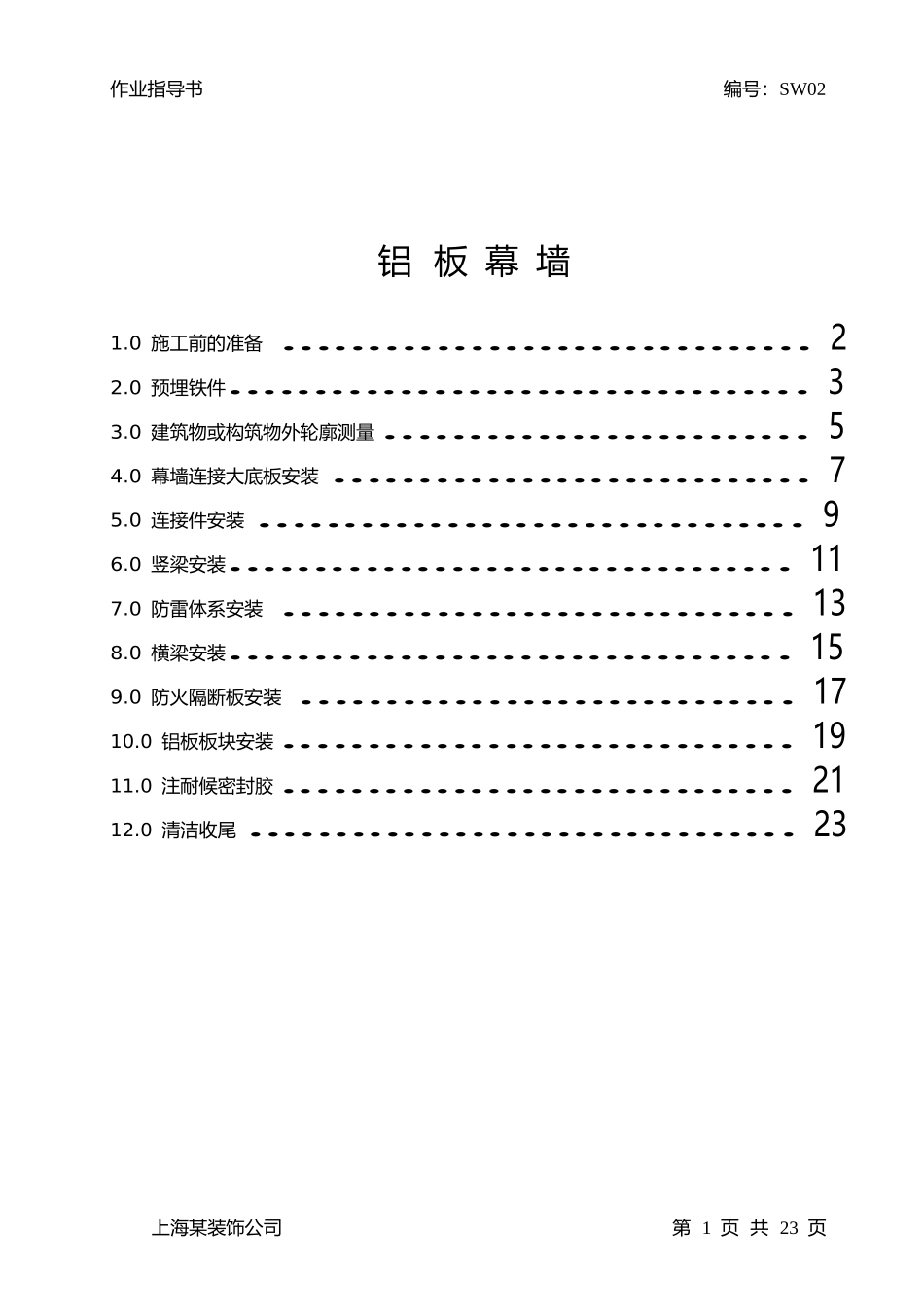

作业指导书编号：SW02铝板幕墙1.0施工前的准备...............................22.0预埋铁件..................................33.0建筑物或构筑物外轮廓测量.........................54.0幕墙连接大底板安装............................75.0连接件安装................................96.0竖梁安装.................................117.0防雷体系安装..............................138.0横梁安装.................................159.0防火隔断板安装.............................1710.0铝板板块安装..............................1911.0注耐候密封胶..............................2112.0清洁收尾................................23上海某装饰公司第1页共23页作业指导书编号：SW021.0施工前的准备1.1.0作业工序：施工前的准备1.2.0作业条件：1.2.1施工合同已签订。1.2.2施工图纸已审定。1.3.0准备工作内容：1.3.1熟悉工程概况，对工地的环境、安全因素、危险源进行识别、评价。掌握工地施工用水源、道路、运输（包括垂直运输）、外脚手架等情况。熟悉各施工单位、政府管理部门、甲方、监理等情况。1.3.2熟悉图纸及相关图集。收集准备质量、安全、施工所涉及的相关规范、规定、施工日志、作业指导书等资料。1.3.3编制施工组织设计，并报部门审核、会签，总工程师批准。1.3.4组织施工人员进场，并搭设或租用施工临时设施（包括办公、生活、住宿、仓库等）。1.3.5按计划组织首批工人、材料、机具进场。1.3.6进行图纸会审，并对管理人员、工人班组进行图纸、施工组织设计、质量、安全、环保、文明施工、施工技术交底，并作好记录。1.3.7对从事特殊工种的工人进行岗前培训。上海某装饰公司第2页共23页作业指导书编号：SW022.0预埋铁件2.1.0作业工序：预埋铁件2.2.0作业条件2.2.1预埋铁件已经按设计图纸加工好，运到现场并已通过质量验收。2.2.2与埋置预埋铁件相关的工具、机具、辅助材料以及工人已经进场，工人进行了岗前培训。电工、焊工持有有效证件。2.3.0主要材料、机具：2.3.1预埋铁件符合设计要求。2.3.2电焊条符合设计要求。或采用E43x型φ3.2优质焊条2.4.0工艺流程及要求：2.4.1工艺流程：熟悉图纸→确定定位轴线→确定定位点→操水平→拉水平线→查证并调整误差→水平分割→复位水平分割的准确性→预置预埋铁件→复核铁件位置并点焊预埋铁件→加固预埋铁件→拆模后找出预埋铁件→对铁件进行防腐处理。2.4.2工艺要求：2.4.2.1工长及工人在设预埋件前都要熟悉图纸上幕墙的分格尺寸，特别对转角处、异型板块处的处理方法要清楚。同时在图上确定并标注定位轴线和定位点（必要时编制出专门的控制方案）。2.4.2.2在工程实际确定的定位轴线定位点后，在定位点间用细钢丝拉紧水平线，并进行测量，分析是否与设计尺寸存在误差，如误差超过规范要求，应与设计协商解决。2.4.2.3水平分割前对误差进行分摊。误差在每个分格间分摊值≤2mm。否则应书面通知设计室。误差调整后，必须拉通尺（不少于两定位轴线内）进行水平分割，以确定预埋件的水平和垂直中心线，并复核其正确性。2.4.2.4对预埋铁件进行点焊定位时，要控制预埋铁件的三维误差（x向20，y向10，z向10）。2.4.2.5为防止预埋铁件在浇捣混凝土过程中移位，对预埋件应采用拉、撑、焊接等措施上海某装饰公司第3页共23页作业指导书编号：SW02进行加固。2.4.2.6混凝土拆模板后，要马上找出预埋铁件。如有超过“2.4.2.4”条要求的偏位，应书面通知设计，采取补救措施。2.4.2.7对未要求镀锌的预埋件在暴露在空气中部分要进行防腐处理。2.5.0作业时间：与土建配合，在土建钢筋绑扎结束外侧混凝土模板封闭前作业。2.6.0安全、环保、文明施工：2.6.1进入工地的所有人员必须佩戴安全帽，悬空高处作业时必须系安全带。不准赤膀、穿拖鞋、滑底鞋、高跟鞋和裙子进入施工现场。2.6.2施工现场临时用电必须由持证电工管理，并符合JGJ46-88等规定要求。焊工施焊时应持保护罩。2.6.3现场施焊处应有手提式灭火器。2.6.4如果采用吊篮施工，必须严格按照吊篮施工有关安全规程作业。2.6.5必须做到工完场清，施工垃圾应按现场规定分类堆放处理。...
