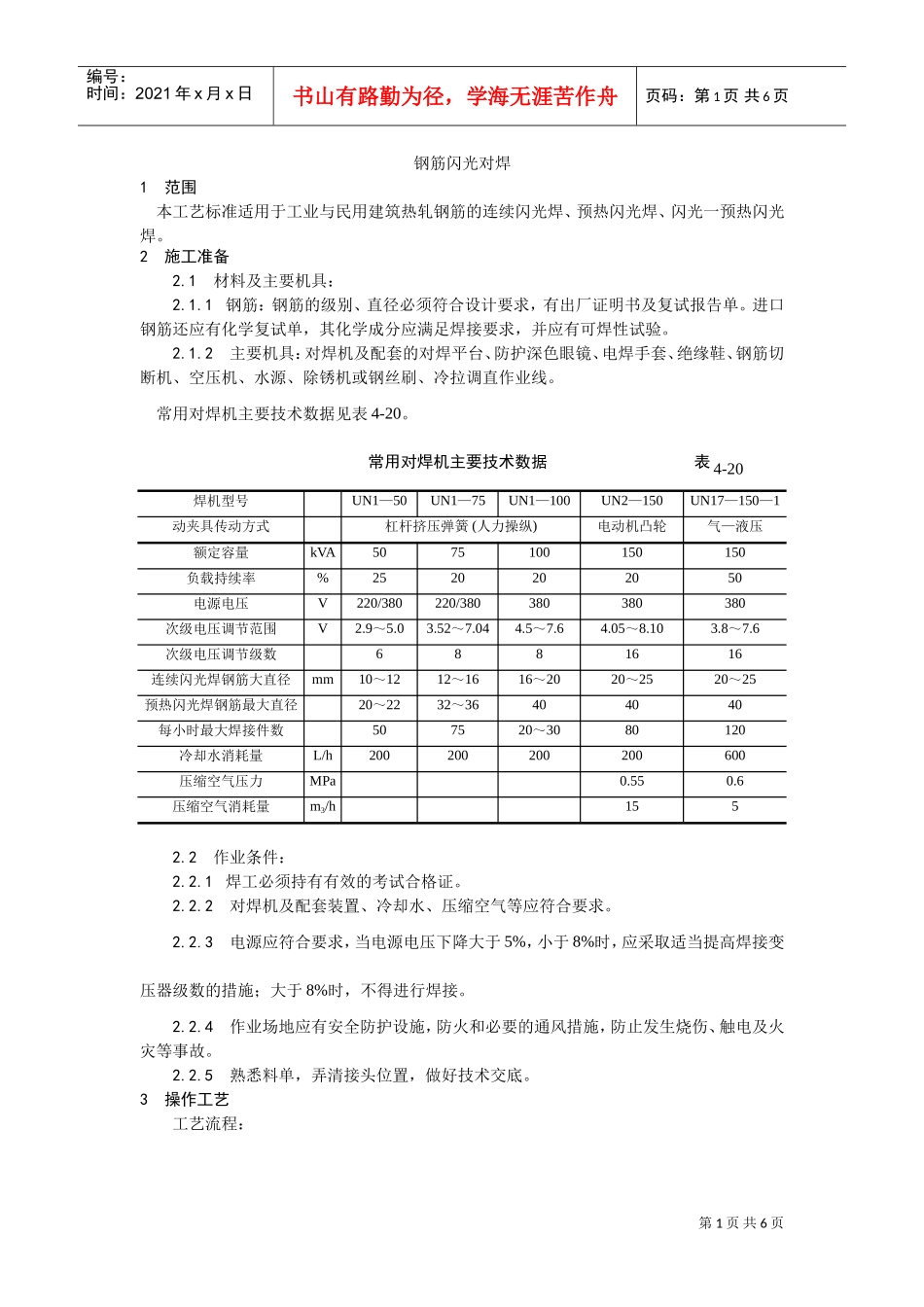

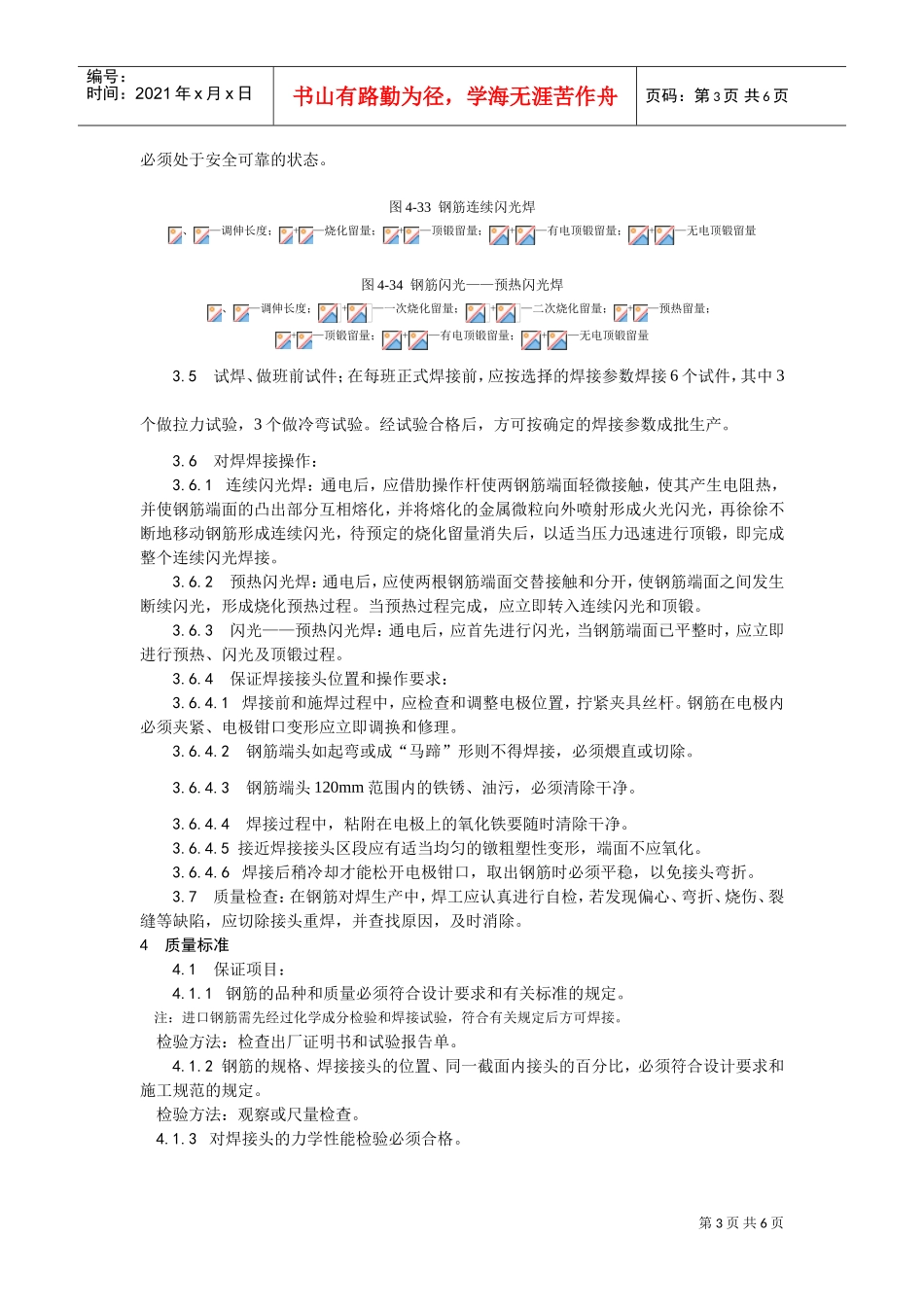

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页钢筋闪光对焊1范围本工艺标准适用于工业与民用建筑热轧钢筋的连续闪光焊、预热闪光焊、闪光一预热闪光焊。2施工准备2.1材料及主要机具：2.1.1钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。2.1.2主要机具：对焊机及配套的对焊平台、防护深色眼镜、电焊手套、绝缘鞋、钢筋切断机、空压机、水源、除锈机或钢丝刷、冷拉调直作业线。常用对焊机主要技术数据见表4-20。常用对焊机主要技术数据表4-20焊机型号UN1—50UN1—75UN1—100UN2—150UN17—150—1动夹具传动方式杠杆挤压弹簧(人力操纵)电动机凸轮气—液压额定容量kVA5075100150150负载持续率%2520202050电源电压V220/380220/380380380380次级电压调节范围V2.9～5.03.52～7.044.5～7.64.05～8.103.8～7.6次级电压调节级数6881616连续闪光焊钢筋大直径mm10～1212～1616～2020～2520～25预热闪光焊钢筋最大直径20～2232～36404040每小时最大焊接件数507520～3080120冷却水消耗量L/h200200200200600压缩空气压力MPa0.550.6压缩空气消耗量m3/h1552.2作业条件：2.2.1焊工必须持有有效的考试合格证。2.2.2对焊机及配套装置、冷却水、压缩空气等应符合要求。2.2.3电源应符合要求，当电源电压下降大于5%，小于8%时，应采取适当提高焊接变压器级数的措施；大于8%时，不得进行焊接。2.2.4作业场地应有安全防护设施，防火和必要的通风措施，防止发生烧伤、触电及火灾等事故。2.2.5熟悉料单，弄清接头位置，做好技术交底。3操作工艺工艺流程：第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页检查设备→选择焊接工艺及参数→试焊、作模拟试件→送试→确定焊接参数→焊接→质量检验3.1.1连续闪光对焊工艺过程：闭合电路→闪光(两钢筋端面轻微接触)→连续闪光加热到将近熔点(两钢筋端面徐徐移动接触)→带电顶锻→无电顶锻3.1.2预热闪光对焊工艺过程：闭合电路→断续闪光预热(两钢筋端面交替接触和分开)→连续闪光加热到将近熔点(两钢筋端面徐徐移动接触)→带电顶锻→无电顶锻3.1.3闪光一预热闪光对焊工艺过程：闭合电路→一次闪光闪平端面(两钢筋端面轻微徐徐接触)→连续闪光预热(两钢筋端面交替接触和分开)→二次连续闪光加热到将近熔点(两钢筋端面徐徐移动接触)→带电顶锻→无电顶锻3.2焊接工艺方法选择：当钢筋直径较小，钢筋级别较低，可采用连续闪光焊。采用连续闪光焊所能焊接的最大钢筋直径应符合表4-21的规定。当钢筋直径较大，端面较平整，宜采用预热闪光焊；当端面不够平整，则应采用闪光一预热闪光焊。连续闪光焊钢筋上限直径表4-21焊机容量(kVA)钢筋级别钢筋直径(mm)Ⅰ级25150Ⅱ级22Ⅲ级20Ⅰ级20100Ⅱ级18Ⅲ级16Ⅰ级1675Ⅱ级14Ⅲ级12Ⅳ级钢筋焊接时，无论直径大小，均应采取预热闪光焊或闪光一预热闪光焊工艺。3.3焊接参数选择：闪光对焊时，应合理选择调伸长度、烧化留量、顶锻留量以及变压器级数等焊接参数。连接闪光焊的留量见图4-33；闪光—预热闪光焊时的留量见图4-34。3.4检查电源、对焊机及对焊平台、地下铺放的绝缘橡胶垫、冷却水、压缩空气等，一切第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页必须处于安全可靠的状态。图4-33钢筋连续闪光焊、—调伸长度；+—烧化留量；+—顶锻留量；+—有电顶锻留量；+—无电顶锻留量图4-34钢筋闪光——预热闪光焊、—调伸长度；+—一次烧化留量；+—二次烧化留量；+—预热留量；+—顶锻留量；+—有电顶锻留量；+—无电顶锻留量3.5试焊、做班前试件；在每班正式焊接前，应按选择的焊接参数焊接6个试件，其中3个做拉力试验，3个做冷弯试验。经试验合格后，方可按确定的焊接参数成批生产。3.6对焊焊接操作：3.6.1连续闪光焊：通电后，应借肋操作杆使两钢筋端面轻微接触，使其产生电阻热，并使钢筋端面的凸出部分互相熔化，并将熔化的金属微粒向外喷射形成火光闪光，再徐徐不断地移动钢筋形成连续闪光，待预定的烧化留量消失后，以...
