桥涵施工工艺必备手册VIP免费

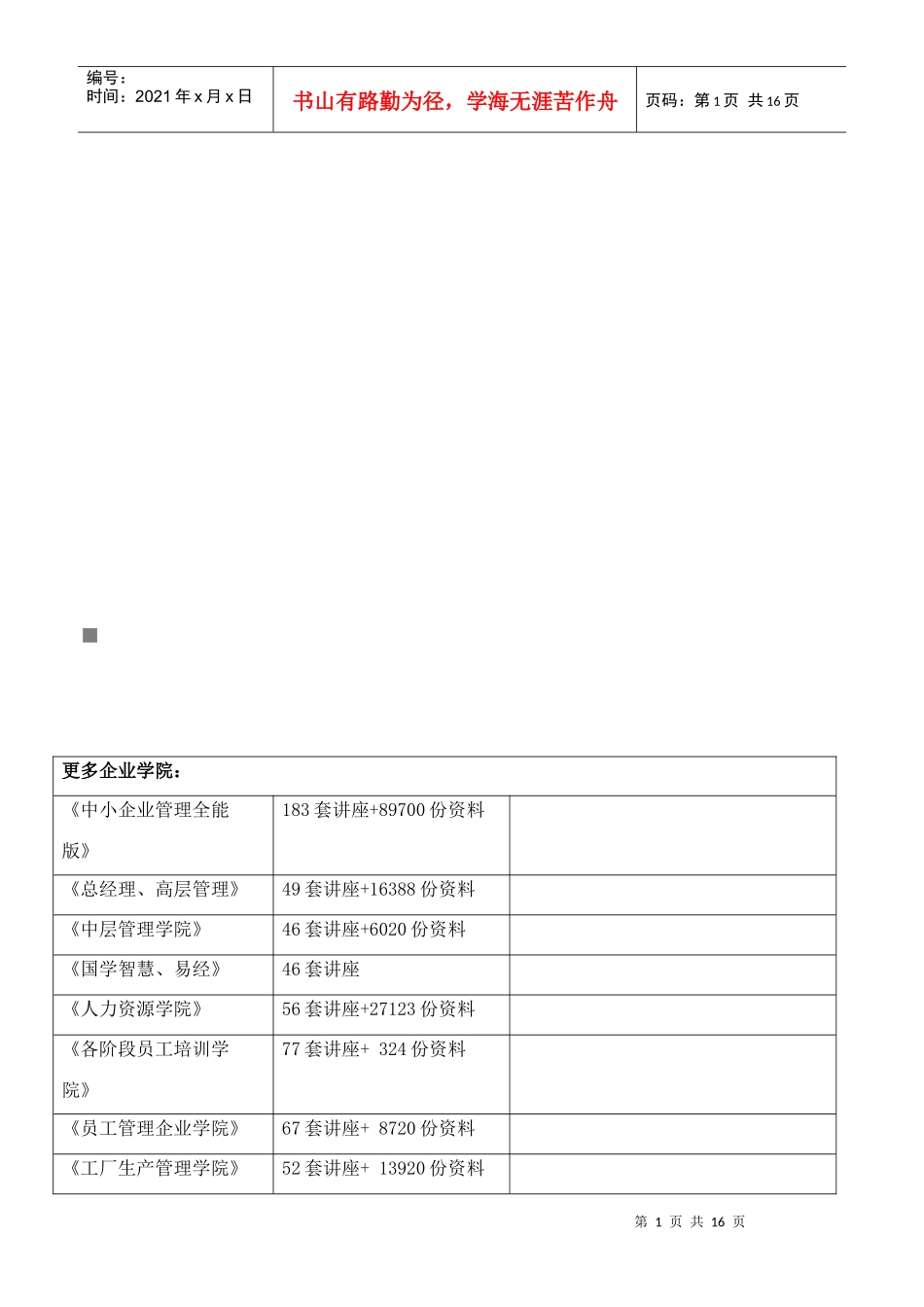

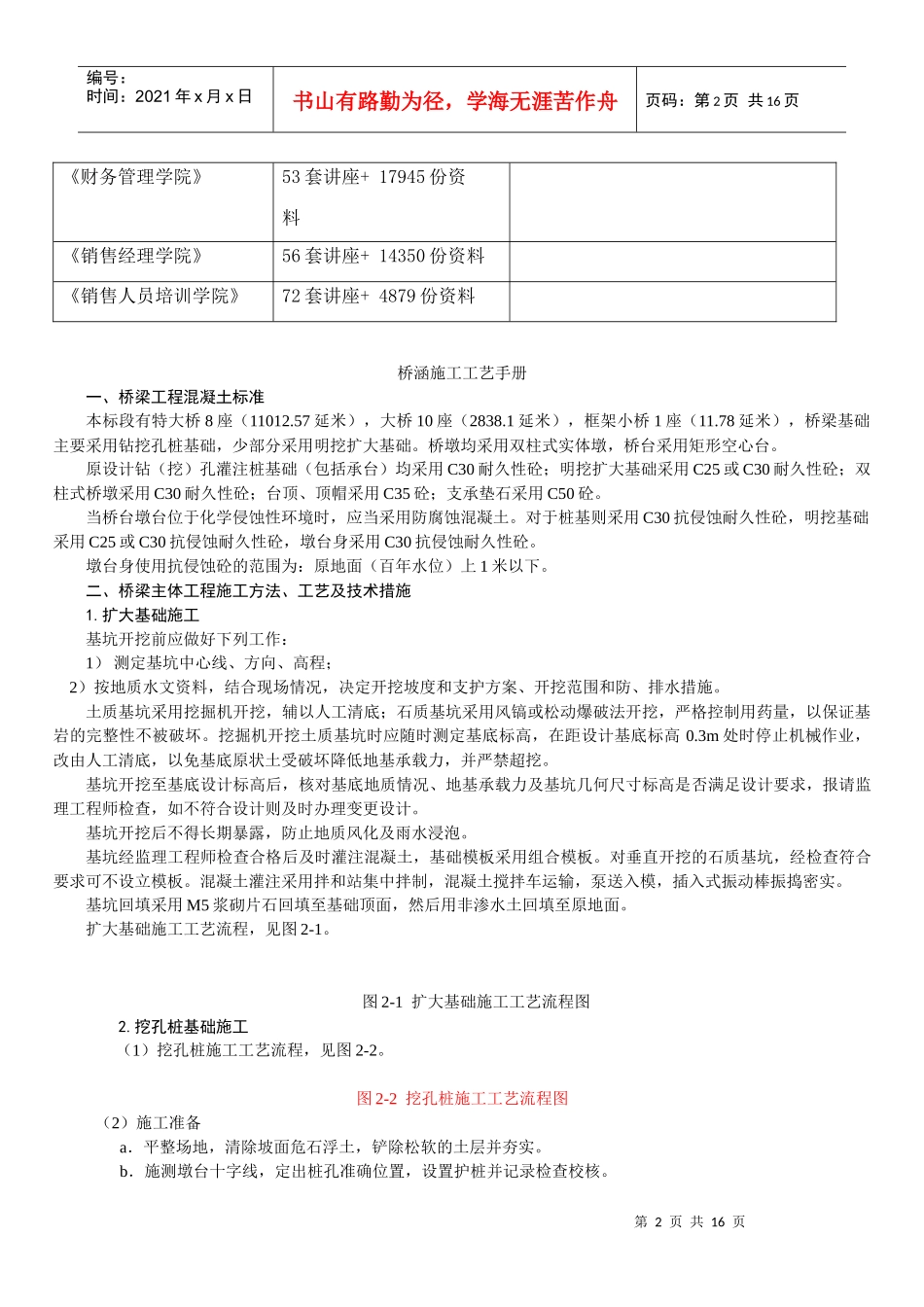

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料桥涵施工工艺手册一、桥梁工程混凝土标准本标段有特大桥8座（11012.57延米），大桥10座（2838.1延米），框架小桥1座（11.78延米），桥梁基础主要采用钻挖孔桩基础，少部分采用明挖扩大基础。桥墩均采用双柱式实体墩，桥台采用矩形空心台。原设计钻（挖）孔灌注桩基础（包括承台）均采用C30耐久性砼；明挖扩大基础采用C25或C30耐久性砼；双柱式桥墩采用C30耐久性砼；台顶、顶帽采用C35砼；支承垫石采用C50砼。当桥台墩台位于化学侵蚀性环境时，应当采用防腐蚀混凝土。对于桩基则采用C30抗侵蚀耐久性砼，明挖基础采用C25或C30抗侵蚀耐久性砼，墩台身采用C30抗侵蚀耐久性砼。墩台身使用抗侵蚀砼的范围为：原地面（百年水位）上1米以下。二、桥梁主体工程施工方法、工艺及技术措施1.扩大基础施工基坑开挖前应做好下列工作：1）测定基坑中心线、方向、高程；2）按地质水文资料，结合现场情况，决定开挖坡度和支护方案、开挖范围和防、排水措施。土质基坑采用挖掘机开挖，辅以人工清底；石质基坑采用风镐或松动爆破法开挖，严格控制用药量，以保证基岩的完整性不被破坏。挖掘机开挖土质基坑时应随时测定基底标高，在距设计基底标高0.3m处时停止机械作业，改由人工清底，以免基底原状土受破坏降低地基承载力，并严禁超挖。基坑开挖至基底设计标高后，核对基底地质情况、地基承载力及基坑几何尺寸标高是否满足设计要求，报请监理工程师检查，如不符合设计则及时办理变更设计。基坑开挖后不得长期暴露，防止地质风化及雨水浸泡。基坑经监理工程师检查合格后及时灌注混凝土，基础模板采用组合模板。对垂直开挖的石质基坑，经检查符合要求可不设立模板。混凝土灌注采用拌和站集中拌制，混凝土搅拌车运输，泵送入模，插入式振动棒振捣密实。基坑回填采用M5浆砌片石回填至基础顶面，然后用非渗水土回填至原地面。扩大基础施工工艺流程，见图2-1。图2-1扩大基础施工工艺流程图2.挖孔桩基础施工（1）挖孔桩施工工艺流程，见图2-2。图2-2挖孔桩施工工艺流程图（2）施工准备a．平整场地，清除坡面危石浮土，铲除松软的土层并夯实。b．施测墩台十字线，定出桩孔准确位置，设置护桩并记录检查校核。第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页c．孔口四周挖排水沟，做好排水系统；及时排除地表水，搭好孔口雨蓬。d．安装提升设备，布置好出碴道路，合理堆放材料和机具，使其可增加孔壁压力，不影响施工。e．采用40cm厚、1m长C20钢筋砼锁口，其余采用20cm厚C20砼护壁至基岩面。（3）施工方法挖孔桩采用人工挖孔，卷扬机配合三角架出渣。风化岩采用风镐挖掘；弱风化岩和较硬岩层采用弱松动爆破。根据土质及自稳情况，每节高度0.5m～1.0m，接茬采用内齿式，上下护壁间搭接5cm。孔深超过10m的挖孔桩，为防止桩孔内作业时氧气不足，必要时采用通风机供风。钢筋笼采用集中制作，吊机吊放入孔。桩身采用C30钢筋混凝土，由拌和站集中拌制，混凝土搅拌车运输，泵送或直接将砼运输车砼放入溜槽，溜槽下接串筒方式入模，以确保混凝土自由下落高度不大于2m。砼坍落度宜控制在7～9cm。桩顶或承台，连系梁底部2m以下灌注砼，可依靠自由坠落捣实，不必再用人工捣实。孔内的砼尽可能一次连续灌注完毕；若施工接缝不可避免时，应按照施工规范关于施工缝处理规定处理。砼灌注桩顶后，应即将表面已离析的混合物和水泥浆...
