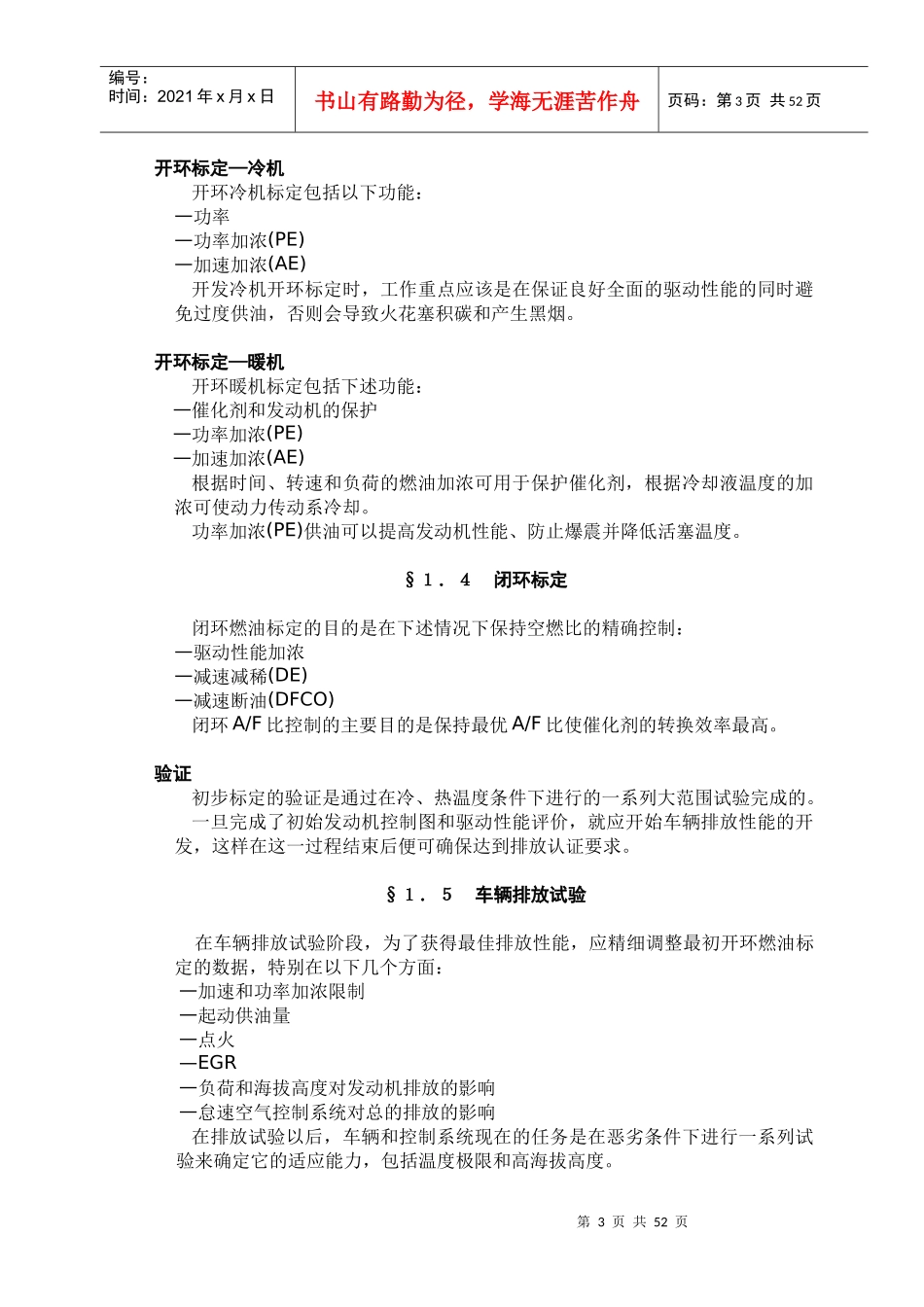

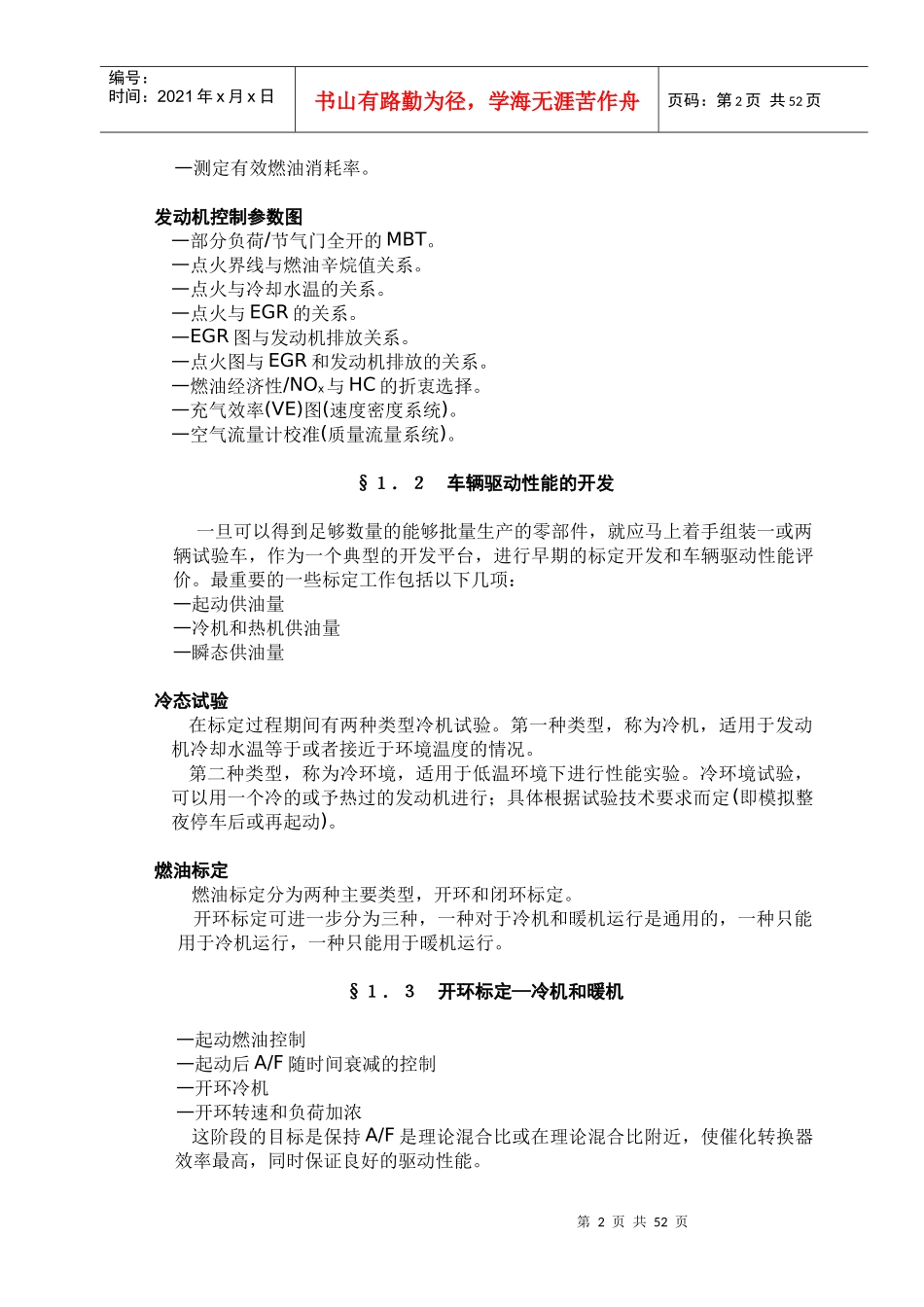

第一章标定过程概述动力传动系统的目标每个标定过程的第一步是确定动力传动系统标定的目标。典型情况应包括以下几方面内容：—发动机的功率和输出扭矩—驱动性能—不同温度下起动时间—加速和减速性能—期望的燃油特性—工作温度范围硬件选择在性能指标确定后，为了达到这些目标，需要选择各种各样的系统硬件。节气门口的直径由发动机节气门全开时的最大空气流量决定。油泵流量和喷油器动态范围由怠速和节气门全开时发动机燃油需要量决定。排放标准排放标准可能要求使用外接EGR阀、防燃油蒸气污染系统、催化转换器的数量和大小、暖机催化转换器和辅助空气阀(脉动空气/空气泵等)。爆震控制如果需要用最大点火提角来满足功率和燃油经济性要求，或者车辆可能使用不同辛烷值的汽油，那么可能需要安装爆震控制系统。§１．１发动机在测功器上的初步开发一旦系统硬件配置确定，就可以利用一或两台手工装配的发动机进行发动机测功器初步开发。试验前，必须安排时间排除测功器硬件的故障，确认系统零部件达到技术要求，并且实际上通讯系统已正常工作。发动机测功器用于评价发动机性能以及制定空燃比分布、所要求的点火提前角和充气效率图。发动机性能—在节气门部分开度和全开时测量空燃比分布。—分析O2传感器对各缸的响应来确定混合气浓和稀情况下的最佳扭矩点影响。—确定节气门部分开度和功率加浓的燃油精度。第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页—测定有效燃油消耗率。发动机控制参数图—部分负荷/节气门全开的MBT。—点火界线与燃油辛烷值关系。—点火与冷却水温的关系。—点火与EGR的关系。—EGR图与发动机排放关系。—点火图与EGR和发动机排放的关系。—燃油经济性/NOx与HC的折衷选择。—充气效率(VE)图(速度密度系统)。—空气流量计校准(质量流量系统)。§１．２车辆驱动性能的开发一旦可以得到足够数量的能够批量生产的零部件，就应马上着手组装一或两辆试验车，作为一个典型的开发平台，进行早期的标定开发和车辆驱动性能评价。最重要的一些标定工作包括以下几项：—起动供油量—冷机和热机供油量—瞬态供油量冷态试验在标定过程期间有两种类型冷机试验。第一种类型，称为冷机，适用于发动机冷却水温等于或者接近于环境温度的情况。第二种类型，称为冷环境，适用于低温环境下进行性能实验。冷环境试验，可以用一个冷的或予热过的发动机进行；具体根据试验技术要求而定(即模拟整夜停车后或再起动)。燃油标定燃油标定分为两种主要类型，开环和闭环标定。开环标定可进一步分为三种，一种对于冷机和暖机运行是通用的，一种只能用于冷机运行，一种只能用于暖机运行。§１．３开环标定—冷机和暖机—起动燃油控制—起动后A/F随时间衰减的控制—开环冷机—开环转速和负荷加浓这阶段的目标是保持A/F是理论混合比或在理论混合比附近，使催化转换器效率最高，同时保证良好的驱动性能。第3页共52页第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页开环标定—冷机开环冷机标定包括以下功能：—功率—功率加浓(PE)—加速加浓(AE)开发冷机开环标定时，工作重点应该是在保证良好全面的驱动性能的同时避免过度供油，否则会导致火花塞积碳和产生黑烟。开环标定—暖机开环暖机标定包括下述功能：—催化剂和发动机的保护—功率加浓(PE)—加速加浓(AE)根据时间、转速和负荷的燃油加浓可用于保护催化剂，根据冷却液温度的加浓可使动力传动系冷却。功率加浓(PE)供油可以提高发动机性能、防止爆震并降低活塞温度。§１．４闭环标定闭环燃油标定的目的是在下述情况下保持空燃比的精确控制：—驱动性能加浓—减速减稀(DE)—减速断油(DFCO)闭环A/F比控制的主要目的是保持最优A/F比使催化剂的转换效率最高。验证初步标定的验证是通过在冷、热温度条件下进行的一系列大范围试验完成的。一旦完成了初始发动机控制图和驱动性能评价，就应开始车辆排放性能的开发，这样在这一过程结束后便可确保达到排放认证要求。§１．５车辆排放试验在车辆排放试验阶段，为了获得最佳排放性能，应精细调整最初开环燃油标定的数据，特别...
