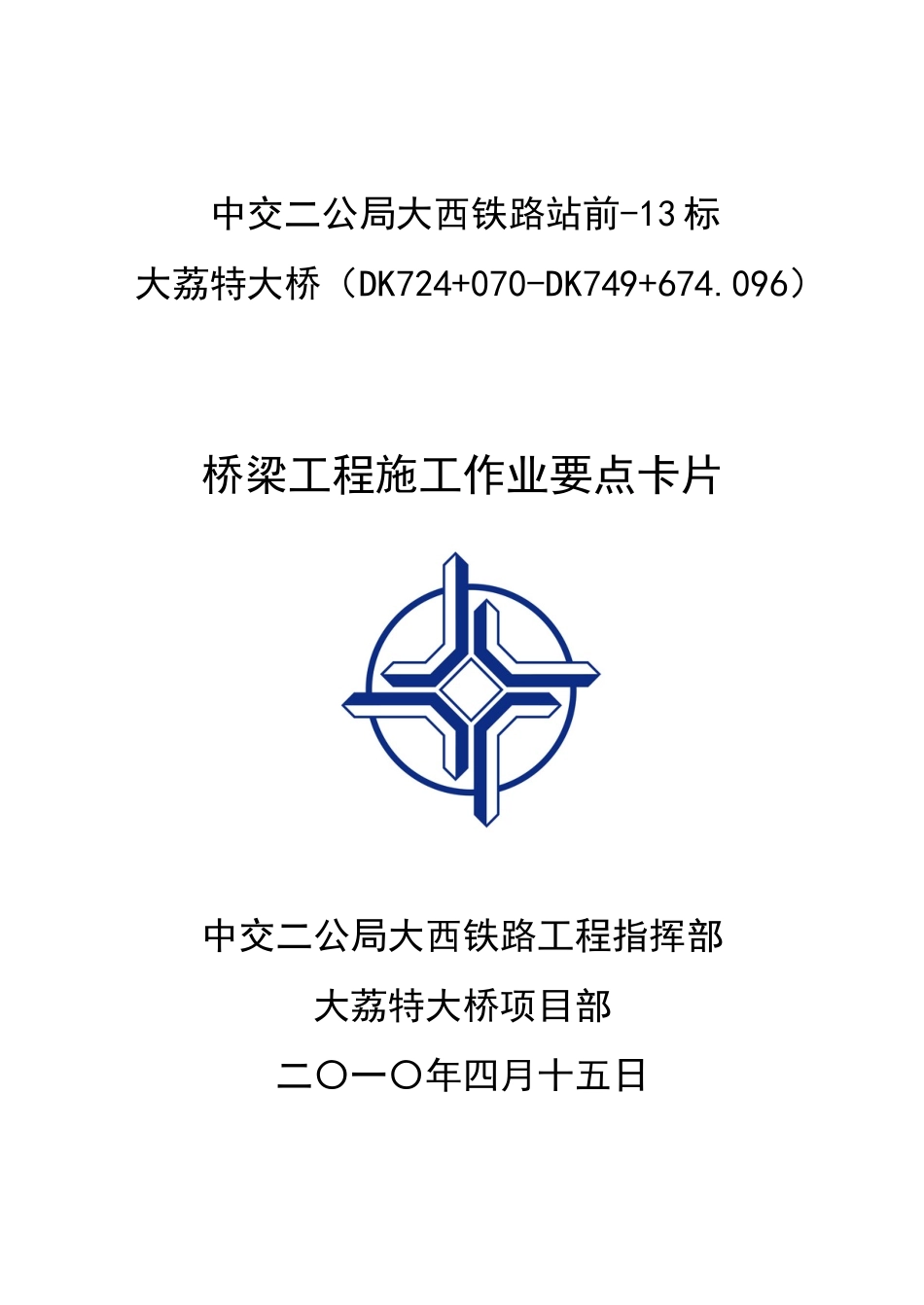

中交二公局大西铁路站前-13标大荔特大桥（DK724+070-DK749+674.096）桥梁工程施工作业要点卡片中交二公局大西铁路工程指挥部大荔特大桥项目部二〇一〇年四月十五日钢筋加工工序作业要点卡片1钢筋闪光对焊序工序作业要点卡片2钢筋电弧焊接工序作业要点卡片4钢筋绑扎接头工序作业要点卡片6混凝土原材料与配合比工序作业要点卡片8混凝土搅拌工序作业要点卡片10混凝土运输工序作业要点卡片12钢筋加工工序作业要点卡片14混凝土振捣工序作业要点卡片16混凝土养护工序作业要点卡片17混凝土冬期施工工序作业要点卡片19混凝土夏期施工工序作业要点卡片22预应力工序作业要点卡片22陆上钻孔工序作业要点卡片24深水钻孔工序作业要点卡片26挖孔工序作业要点卡片28钢筋笼制作工序作业要点卡片30钢筋笼安装工序作业要点卡片31水下混凝土浇筑工序作业要点卡片32后张法预制箱梁工序作业要点卡片39管道压浆工序作业要点卡片41后张法预制T梁工序作业要点卡片42移动模梁制简支箱梁工序作业要点卡片44预制箱梁移梁工序作业要点卡片46预制箱梁移梁工序作业要点卡片47预制T梁架设工序作业要点卡片49支架现浇连续梁工序作业要点卡片51悬臂浇筑连续梁工序作业要点卡片53连续梁0号梁段工序作业要点卡片55（三角桁架）挂篮施工工序作业要点卡片57连续梁合拢段施工工序作业要点卡片58移动式支架造桥机桥位制梁（节段拼装）施工工序作业要点卡片59支架现浇简支梁施工工序作业要点卡片61跨越、改造铁路营业线悬臂浇筑制梁施工工序作业要点卡片63跨越既有公路悬臂（或膺架）浇筑制梁施工工序作业要点卡片64施工工序作业要点卡片65桥面系遮板工序作业要点卡片67桥面防水层(喷涂聚脲防水层)工序作业要点卡片70桥面附属结构（无机复合型基材栏杆）施工工序作业要点卡片73桥面附属结构（插板式金属声屏障）施工工序作业要点卡片75第1页共130页x日书山有路勤为径，学海无涯苦作舟页码：钢筋加工工序作业要点卡片基本作业：桥101上道工序：技术交底序号工序作业控制要点1钢筋备料钢筋表面的油渍、漆污、水泥浆和用锤敲击剥落的浮皮、铁锈等均应清除干净，钢筋应平直、无局部折曲。2机械检查使用使用钢筋冷拉机、切断机、弯曲机、应遵守钢筋机械安全技术操作规程，先检查后使用，使用后切断电源，设备应做好“十字作业”（清洁、润滑、调整、坚固、防腐）。3下料弯曲钢筋下料长度=总长度（扣除保护层后，钢筋外皮尺寸）+斜段增加长度－弯折量度差+端部弯钩增长箍筋下料长度=箍筋周长－10d箍筋直径+箍脚长度（不应小于5d和50㎜）。4弯制用光圆钢筋制成的箍筋，其末端应有弯钩，弯钩的弯曲内直径应大于受力钢筋直径，且不应小于箍筋直径的2.5第2页共130页第1页共130页x日书山有路勤为径，学海无涯苦作舟页码：倍。弯起钢筋应做成平滑曲线，钢筋的最小弯曲半径：HPB235钢筋的最小弯曲半径应为10倍钢筋直径，HRB335钢筋的最小弯曲半径应为12倍钢筋直径，HRB400钢筋的最小弯曲半径应为14倍钢筋直径。钢筋应常温下加工，不宜加热。弯制钢筋宜从中部开始，逐步弯向两端，弯钩应一次弯成。5储存加工好的钢筋应编号、分类存放，并作好标识。钢筋存放场地需硬化，有防雨防潮措施。下道工序：安装钢筋标准弯钩图钢筋加工允许偏差表序号名称允许偏差第2页共130页第3页共130页x日书山有路勤为径，学海无涯苦作舟页码：L≤5000L＞50001受力钢筋顺长度方向的全长±10±202弯起钢筋的弯起位置±20L为钢筋长度（mm）。光圆钢筋（HPB235）弯曲度度量调整表弯曲角度（°）30456090135弯曲调整值（d）0.350.50.8522.5HPB335和HPB400弯曲半径大，弯曲调整值适当增加。钢筋闪光对焊序工序作业要点卡片基本作业：桥102上道工序：技术交底序号工序作业控制要点1班前安全检查机械质量完好，一机一闸一漏电保护器，外壳有接地。穿绝缘鞋、配戴绝缘手套等保护用品。当焊件表面潮湿、覆盖有冰雪，或在下雨、下雪刮风期第4页共130页第3页共130页x日书山有路勤为径，学海无涯苦作舟页码：间，焊工及焊件无保护措施时，不应进行焊接。2接头处理焊件组装焊接前，对焊接接触面和焊缝边缘每边30～50㎜范围内的铁锈、毛刺等清除干净，露出钢材金属光泽。3布置...
