西气东输二线管道工程用热轧板卷技术条件VIP免费

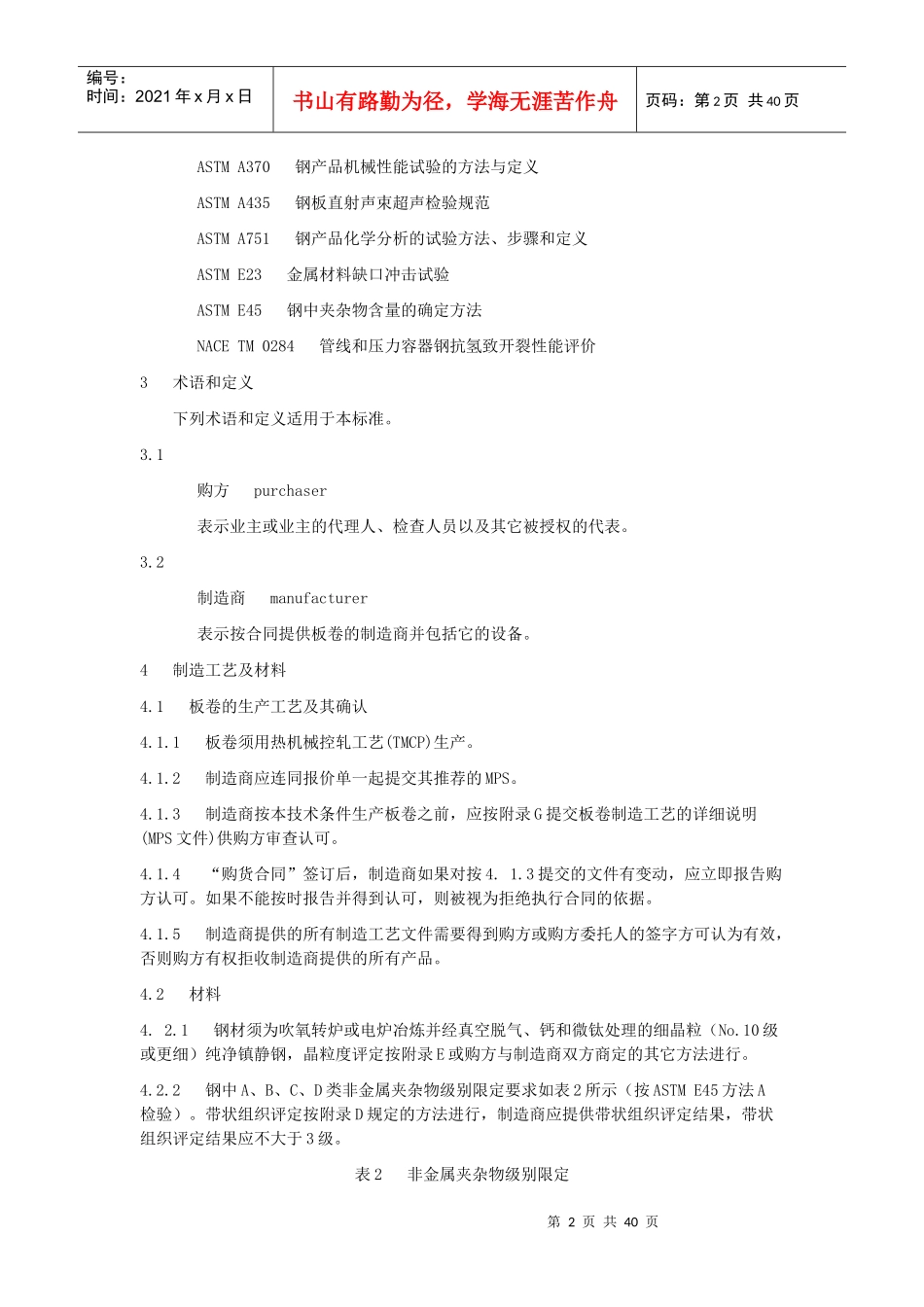

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页西气东输二线管道工程用热轧板卷技术条件1范围本技术条件规定了西气东输二线管道工程制造螺旋缝埋弧焊钢管的热轧板卷的材质、制造、检查、试验及相关的要求。本技术条件适用于西气东输二线管道工程使用的APISpec5LX80钢级管径为1219的螺旋缝埋弧焊钢管制管用板卷。用本技术条件规定的板卷所制造的钢管适用于输送符合以下气质要求的天然气，且输送气体CH4含量大于92%。高位发热量，MJ/m3:>31.4总硫（以硫计），mg/m3：≤200硫化氢，mg/m3：≤20二氧化碳，%(V/V):≤3.0水露点，℃：在天然气交接点的压力和温度条件下，天然气的水露点应比最低环境温度低5℃。板卷尺寸（带轧制边）见表1。当输送压力为12MPa时，壁厚为18.4mm；当输送压力为1OMPa时，壁厚为15.3mm、18.4mm。钢级代号为X80。具体宽度由制管厂和板卷制造商协商确定。表1板卷尺寸规格单位为毫米钢级代号公称厚度宽度板卷内径X8015.31550～180076218.41550～18007622规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T13298—1991金属显微组织检验方法IS09001质量管理体系——要求APIRP5L3管线管落锤撕裂试验推荐作法APISpec5L:2004管线管规范第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页ASTMA370钢产品机械性能试验的方法与定义ASTMA435钢板直射声束超声检验规范ASTMA751钢产品化学分析的试验方法、步骤和定义ASTME23金属材料缺口冲击试验ASTME45钢中夹杂物含量的确定方法NACETM0284管线和压力容器钢抗氢致开裂性能评价3术语和定义下列术语和定义适用于本标准。3.1购方purchaser表示业主或业主的代理人、检查人员以及其它被授权的代表。3.2制造商manufacturer表示按合同提供板卷的制造商并包括它的设备。4制造工艺及材料4.1板卷的生产工艺及其确认4.1.1板卷须用热机械控轧工艺(TMCP)生产。4.1.2制造商应连同报价单一起提交其推荐的MPS。4.1.3制造商按本技术条件生产板卷之前，应按附录G提交板卷制造工艺的详细说明(MPS文件)供购方审查认可。4.1.4“购货合同”签订后，制造商如果对按4.1.3提交的文件有变动，应立即报告购方认可。如果不能按时报告并得到认可，则被视为拒绝执行合同的依据。4.1.5制造商提供的所有制造工艺文件需要得到购方或购方委托人的签字方可认为有效，否则购方有权拒收制造商提供的所有产品。4.2材料4.2.1钢材须为吹氧转炉或电炉冶炼并经真空脱气、钙和微钛处理的细晶粒（No.10级或更细）纯净镇静钢，晶粒度评定按附录E或购方与制造商双方商定的其它方法进行。4.2.2钢中A、B、C、D类非金属夹杂物级别限定要求如表2所示（按ASTME45方法A检验）。带状组织评定按附录D规定的方法进行，制造商应提供带状组织评定结果，带状组织评定结果应不大于3级。表2非金属夹杂物级别限定第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页ABCD薄厚薄厚薄厚薄厚≤2.0≤2.0≤2.0≤2.0≤2.0≤2.0≤2.0≤2.04.2.3钢材应为针状铁素体型管线钢，制造商应向购方提供其金相组织照片供认可。4.3热处理板卷应保持其轧制状态。4.4表面清洁状态制造商应保持板卷表面清洁，板卷表面上应无油脂和腐蚀物等，板卷表面不得受Cu、Sn、Pb、Zn等低熔点金属污染。4.5首批检验和首批出证试验正式生产前应按附录B的要求进行首批检验和首批出证试验，首批检验和首批出证试验合格后，方可进行正式生产。4.6生产过程控制试验板卷生产过程控制试验应按附录C进行。5化学成分5.1化学成分按本技术条件供应的板卷的化学成分，包括熔炼分析和产品分析结果应符合表3要求。5.2碳当量应按公式(1)、(2)计算碳当量CEPCm、CEⅡW并在质证书中报告：………………（1）………………（2）5.3熔炼分析每一熔炼炉次应进行一次熔炼分析...
