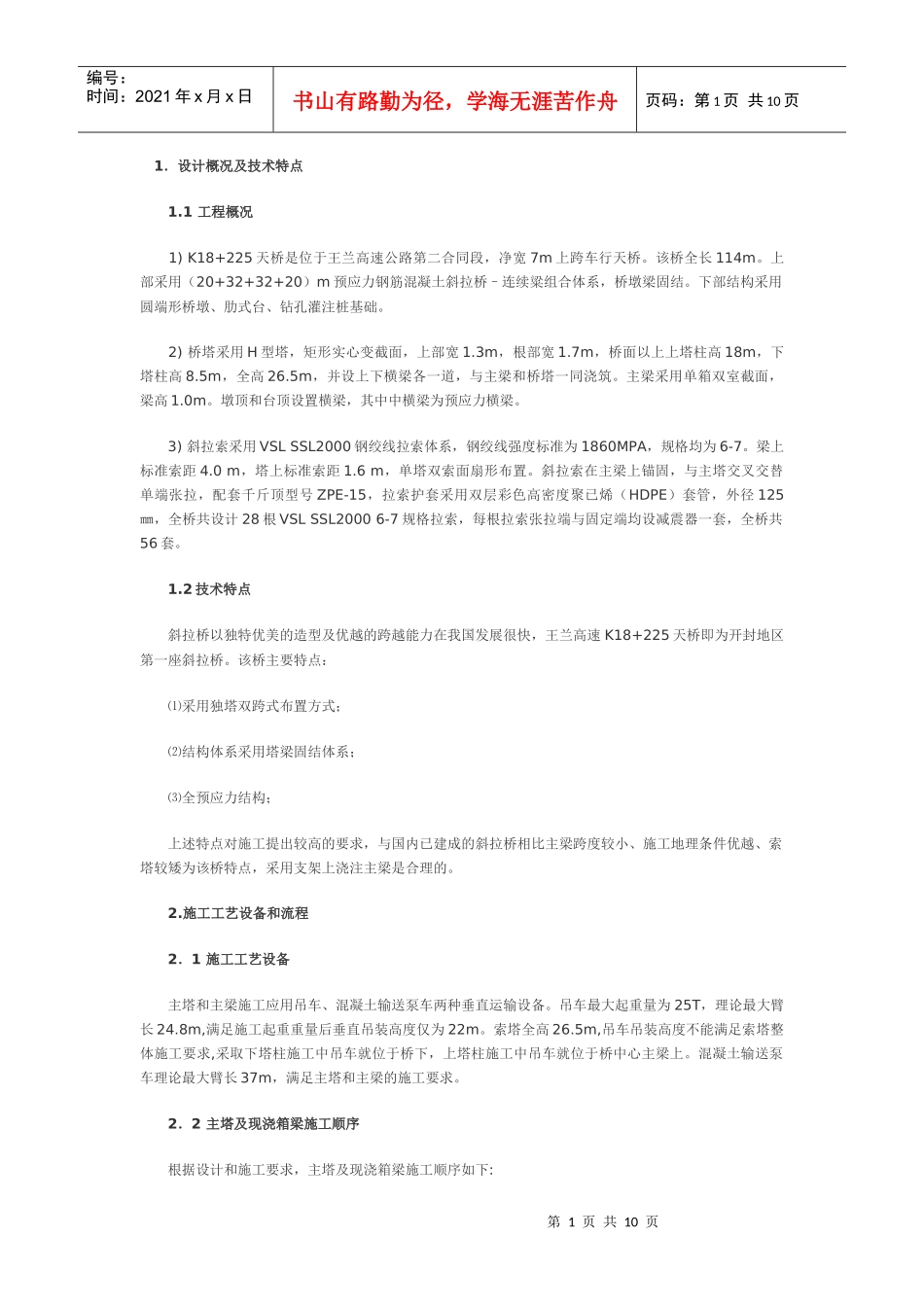

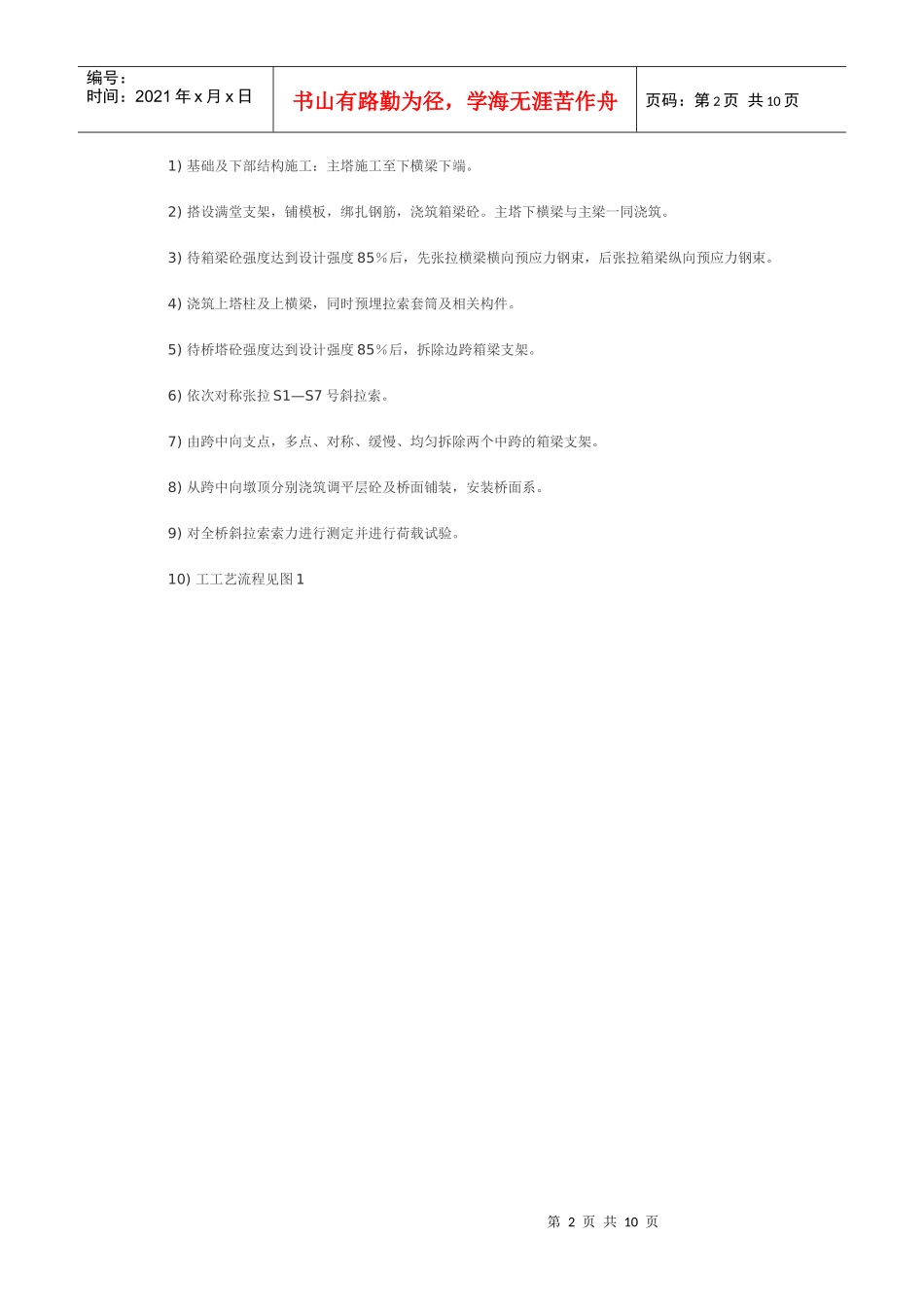

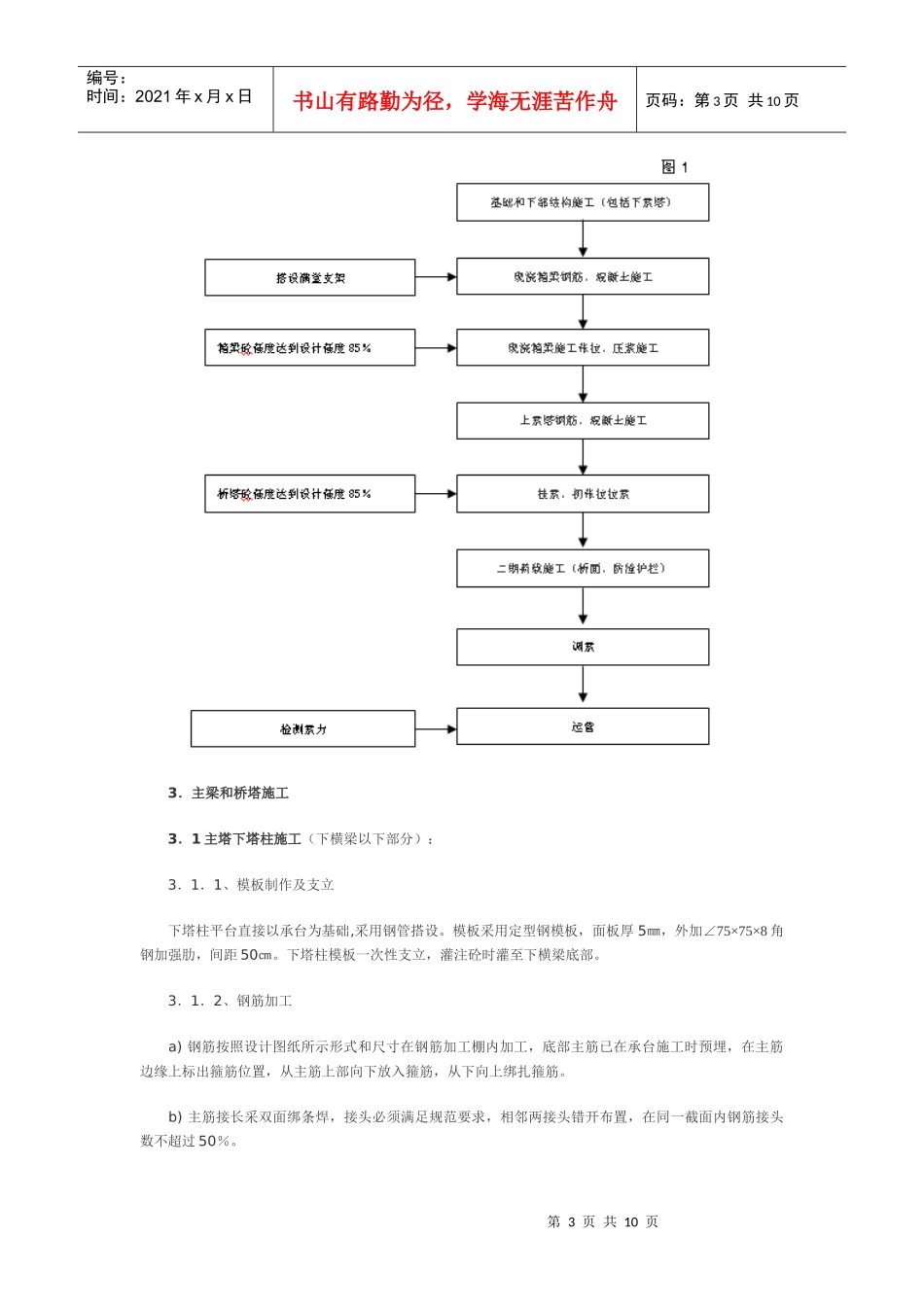

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页1．设计概况及技术特点1.1工程概况1)K18+225天桥是位于王兰高速公路第二合同段，净宽7m上跨车行天桥。该桥全长114m。上部采用（20+32+32+20）m预应力钢筋混凝土斜拉桥–连续粱组合体系，桥墩梁固结。下部结构采用圆端形桥墩、肋式台、钻孔灌注桩基础。2)桥塔采用H型塔，矩形实心变截面，上部宽1.3m，根部宽1.7m，桥面以上上塔柱高18m，下塔柱高8.5m，全高26.5m，并设上下横梁各一道，与主梁和桥塔一同浇筑。主梁采用单箱双室截面，梁高1.0m。墩顶和台顶设置横梁，其中中横梁为预应力横梁。3)斜拉索采用VSLSSL2000钢绞线拉索体系，钢绞线强度标准为1860MPA，规格均为6-7。梁上标准索距4.0m，塔上标准索距1.6m，单塔双索面扇形布置。斜拉索在主梁上锚固，与主塔交叉交替单端张拉，配套千斤顶型号ZPE-15，拉索护套采用双层彩色高密度聚已烯（HDPE）套管，外径125㎜，全桥共设计28根VSLSSL20006-7规格拉索，每根拉索张拉端与固定端均设减震器一套，全桥共56套。1.2技术特点斜拉桥以独特优美的造型及优越的跨越能力在我国发展很快，王兰高速K18+225天桥即为开封地区第一座斜拉桥。该桥主要特点：⑴采用独塔双跨式布置方式；⑵结构体系采用塔梁固结体系；⑶全预应力结构；上述特点对施工提出较高的要求，与国内已建成的斜拉桥相比主梁跨度较小、施工地理条件优越、索塔较矮为该桥特点，采用支架上浇注主梁是合理的。2.施工工艺设备和流程2．1施工工艺设备主塔和主梁施工应用吊车、混凝土输送泵车两种垂直运输设备。吊车最大起重量为25T，理论最大臂长24.8m,满足施工起重重量后垂直吊装高度仅为22m。索塔全高26.5m,吊车吊装高度不能满足索塔整体施工要求,采取下塔柱施工中吊车就位于桥下，上塔柱施工中吊车就位于桥中心主梁上。混凝土输送泵车理论最大臂长37m，满足主塔和主梁的施工要求。2．2主塔及现浇箱梁施工顺序根据设计和施工要求，主塔及现浇箱梁施工顺序如下:第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页1)基础及下部结构施工：主塔施工至下横梁下端。2)搭设满堂支架，铺模板，绑扎钢筋，浇筑箱梁砼。主塔下横梁与主梁一同浇筑。3)待箱梁砼强度达到设计强度85％后，先张拉横梁横向预应力钢束，后张拉箱梁纵向预应力钢束。4)浇筑上塔柱及上横梁，同时预埋拉索套筒及相关构件。5)待桥塔砼强度达到设计强度85％后，拆除边跨箱梁支架。6)依次对称张拉S1—S7号斜拉索。7)由跨中向支点，多点、对称、缓慢、均匀拆除两个中跨的箱梁支架。8)从跨中向墩顶分别浇筑调平层砼及桥面铺装，安装桥面系。9)对全桥斜拉索索力进行测定并进行荷载试验。10)工工艺流程见图1第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页3．主梁和桥塔施工3．1主塔下塔柱施工（下横梁以下部分）：3．1．1、模板制作及支立下塔柱平台直接以承台为基础,采用钢管搭设。模板采用定型钢模板，面板厚5㎜，外加∠75×75×8角钢加强肋，间距50㎝。下塔柱模板一次性支立，灌注砼时灌至下横梁底部。3．1．2、钢筋加工a)钢筋按照设计图纸所示形式和尺寸在钢筋加工棚内加工，底部主筋已在承台施工时预埋，在主筋边缘上标出箍筋位置，从主筋上部向下放入箍筋，从下向上绑扎箍筋。b)主筋接长采双面绑条焊，接头必须满足规范要求，相邻两接头错开布置，在同一截面内钢筋接头数不超过50％。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页3．1．3、砼施工a)砼所用的砂、碎石的各项指标满足规范要求，碎石进行冲洗，砂过筛。为了保证砼外观一致水泥采用同厂家、同型号的。b)砼振捣采用插入式振动器，振捣至砼表现不再下沉，表面泛浆，不再出现气泡时为准。c)砼灌注方式为水平分层，分层厚度为30㎝。d)在砼灌注过程中派专人检查模板有无胀模、跑模、漏浆现象，发现问题及时处理。e)砼初凝后专人养生，养生时间不得少于7天。3．2现浇箱梁施工现浇箱梁采用满堂支架（腕扣式支架）现浇，具体施...
