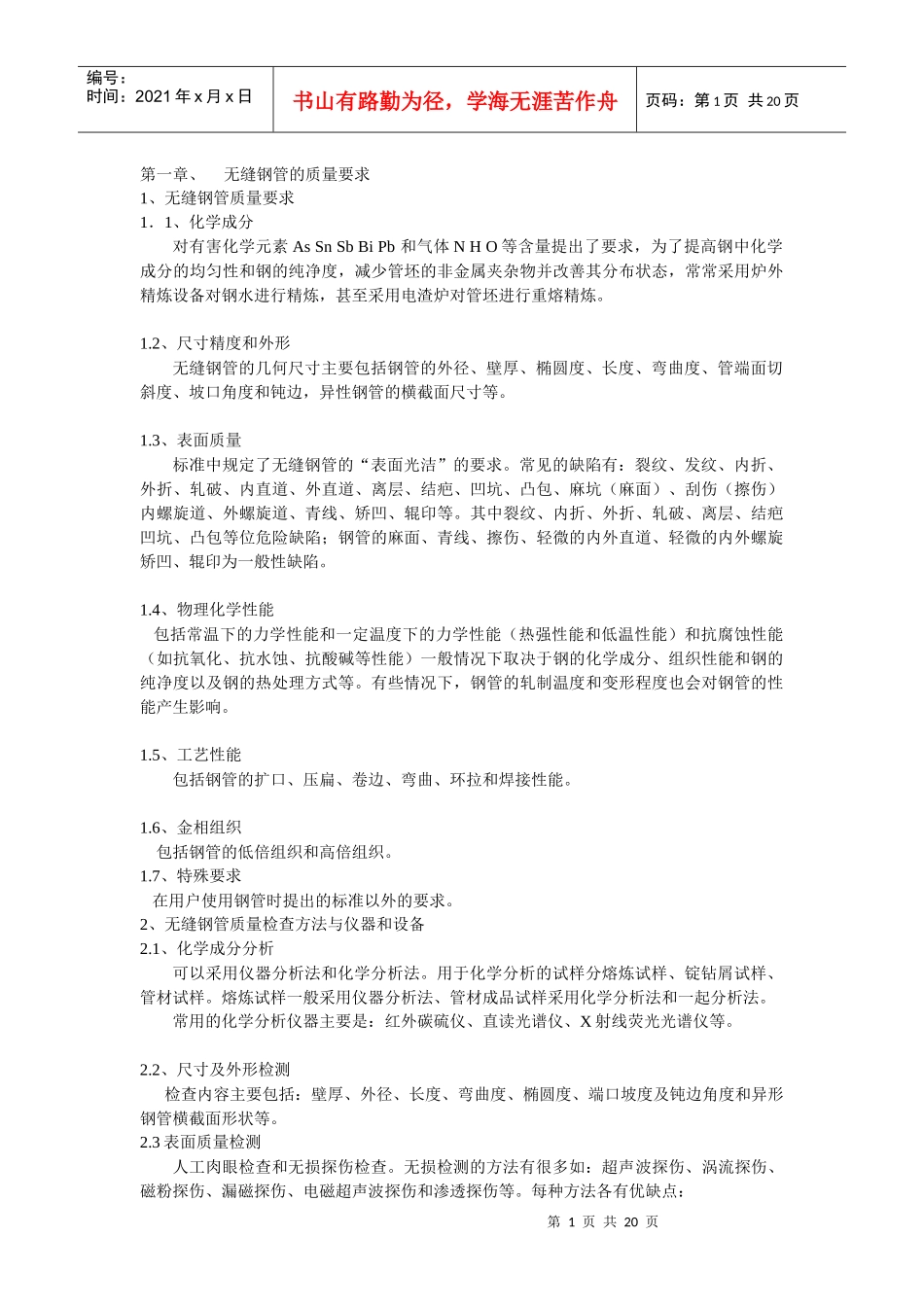

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页第一章、无缝钢管的质量要求1、无缝钢管质量要求1．1、化学成分对有害化学元素AsSnSbBiPb和气体NHO等含量提出了要求，为了提高钢中化学成分的均匀性和钢的纯净度，减少管坯的非金属夹杂物并改善其分布状态，常常采用炉外精炼设备对钢水进行精炼，甚至采用电渣炉对管坯进行重熔精炼。1.2、尺寸精度和外形无缝钢管的几何尺寸主要包括钢管的外径、壁厚、椭圆度、长度、弯曲度、管端面切斜度、坡口角度和钝边，异性钢管的横截面尺寸等。1.3、表面质量标准中规定了无缝钢管的“表面光洁”的要求。常见的缺陷有：裂纹、发纹、内折、外折、轧破、内直道、外直道、离层、结疤、凹坑、凸包、麻坑（麻面）、刮伤（擦伤）内螺旋道、外螺旋道、青线、矫凹、辊印等。其中裂纹、内折、外折、轧破、离层、结疤凹坑、凸包等位危险缺陷；钢管的麻面、青线、擦伤、轻微的内外直道、轻微的内外螺旋矫凹、辊印为一般性缺陷。1.4、物理化学性能包括常温下的力学性能和一定温度下的力学性能（热强性能和低温性能）和抗腐蚀性能（如抗氧化、抗水蚀、抗酸碱等性能）一般情况下取决于钢的化学成分、组织性能和钢的纯净度以及钢的热处理方式等。有些情况下，钢管的轧制温度和变形程度也会对钢管的性能产生影响。1.5、工艺性能包括钢管的扩口、压扁、卷边、弯曲、环拉和焊接性能。1.6、金相组织包括钢管的低倍组织和高倍组织。1.7、特殊要求在用户使用钢管时提出的标准以外的要求。2、无缝钢管质量检查方法与仪器和设备2.1、化学成分分析可以采用仪器分析法和化学分析法。用于化学分析的试样分熔炼试样、锭钻屑试样、管材试样。熔炼试样一般采用仪器分析法、管材成品试样采用化学分析法和一起分析法。常用的化学分析仪器主要是：红外碳硫仪、直读光谱仪、X射线荧光光谱仪等。2.2、尺寸及外形检测检查内容主要包括：壁厚、外径、长度、弯曲度、椭圆度、端口坡度及钝边角度和异形钢管横截面形状等。2.3表面质量检测人工肉眼检查和无损探伤检查。无损检测的方法有很多如：超声波探伤、涡流探伤、磁粉探伤、漏磁探伤、电磁超声波探伤和渗透探伤等。每种方法各有优缺点：第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页适合检测钢管表面或者近表面：涡流探伤、磁粉探伤、漏磁探伤、渗透探伤。其中渗透探伤仅限于钢管表面开口缺陷的检查。磁粉探伤、漏磁探伤、涡流探伤仅仅限于铁磁性材料检查。涡流探伤对点状缺陷比较敏感，其他探伤对裂纹敏感。而超声波探伤对对钢管表面检测反应比较迅速，对钢管内部定性分析尚存在一定的困难，并且超声波检查还受到钢管的形状和晶粒度的限制。2.4化学性能检测常温或者一定温度下的力学性能实验（拉伸实验、韧性实验、硬度试验），液压试验以及腐蚀试验（晶间腐蚀试验、抗氢开裂实验-HIC、抗硫化物应力开裂实验-SSCC）。2.5钢管工艺性能试验包括压扁实验、环拉实验、扩口和卷边实验、弯曲实验。2.6金相分析包括低倍和高倍检查。2.7石油专用管螺纹参数检测包括接箍纹检测、管体螺纹检测以及管体与接箍拧紧后的检测。第二章、管坯质量缺陷其及预防连铸圆管坯一般采用立式连铸机、弧形连铸机和水平连铸机生产。立式连铸机和弧形连铸机的生产的管坯的直径较大，而水平连铸机的生产的员管坯规格较小。连铸生产管坯的优点如下：a、工艺简化b、收得率高c、生产条件改善d、节约能源2.1、管坯标准简介包括《连铸管坯标准》和《轧制管坯标准》2.2、管坯缺陷的检查和清理缺陷检查：一般采用肉眼检查。对表面质量要求比较高，而且氧化铁皮比较厚的氧化铁皮比较厚的管坯，检查前可以采用酸洗或者喷丸处理将管坯表面氧化铁皮去除，是表面缺陷裸露出来，便于目视检查。目视检查室最常用的，但是其可靠性查。还可以采用磁感应探伤的方法检查管坯表面及表层的缺陷。电磁感应探伤的方法有很多，比如有：干荧光磁粉探伤法、涡流探伤法、电磁探伤法。管坯的低倍组织检查一般采用硫印法和酸浸法。硫印检验是用相纸显示试样上的硫偏析。它可以显示管坯中的裂纹、偏...
