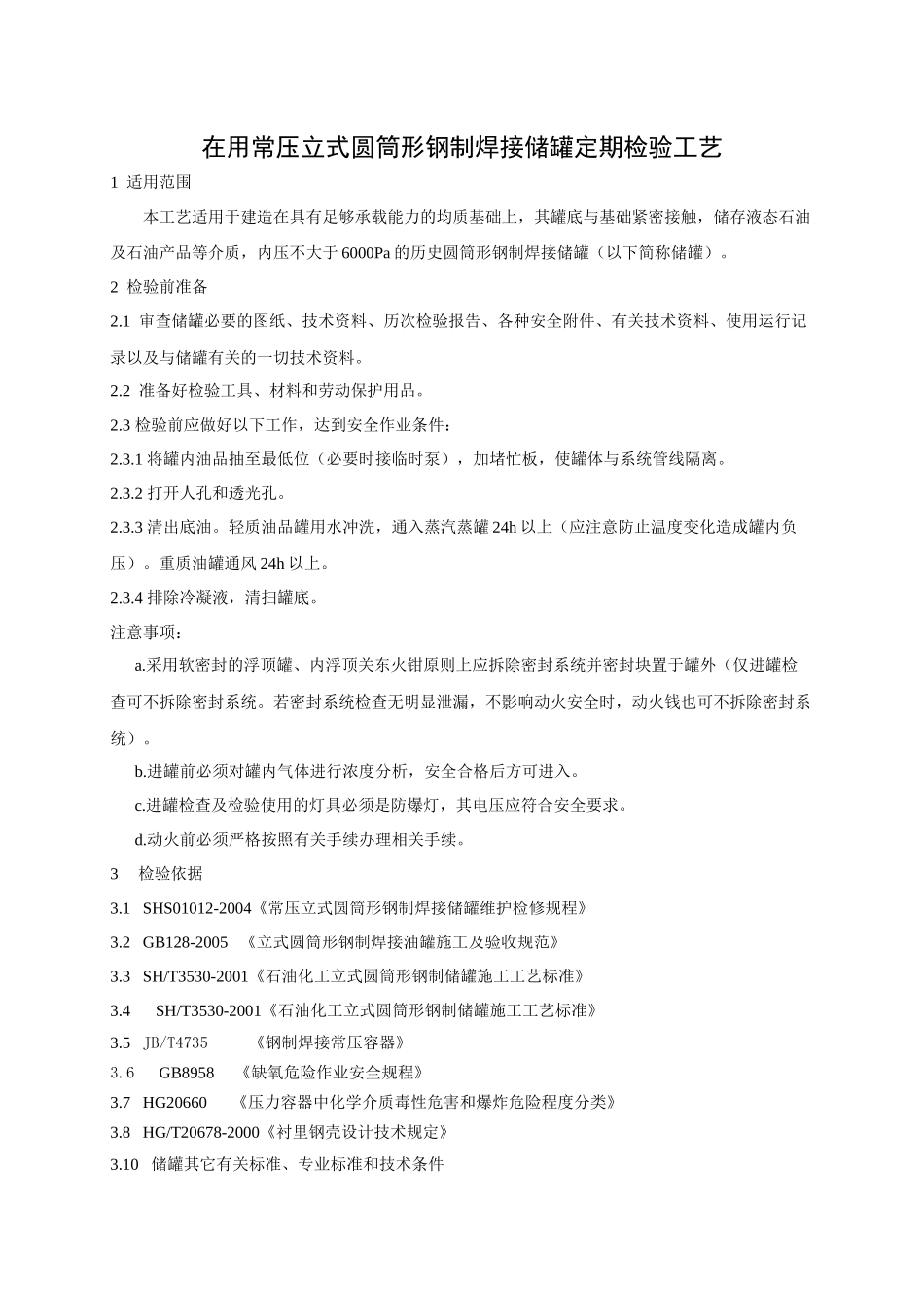

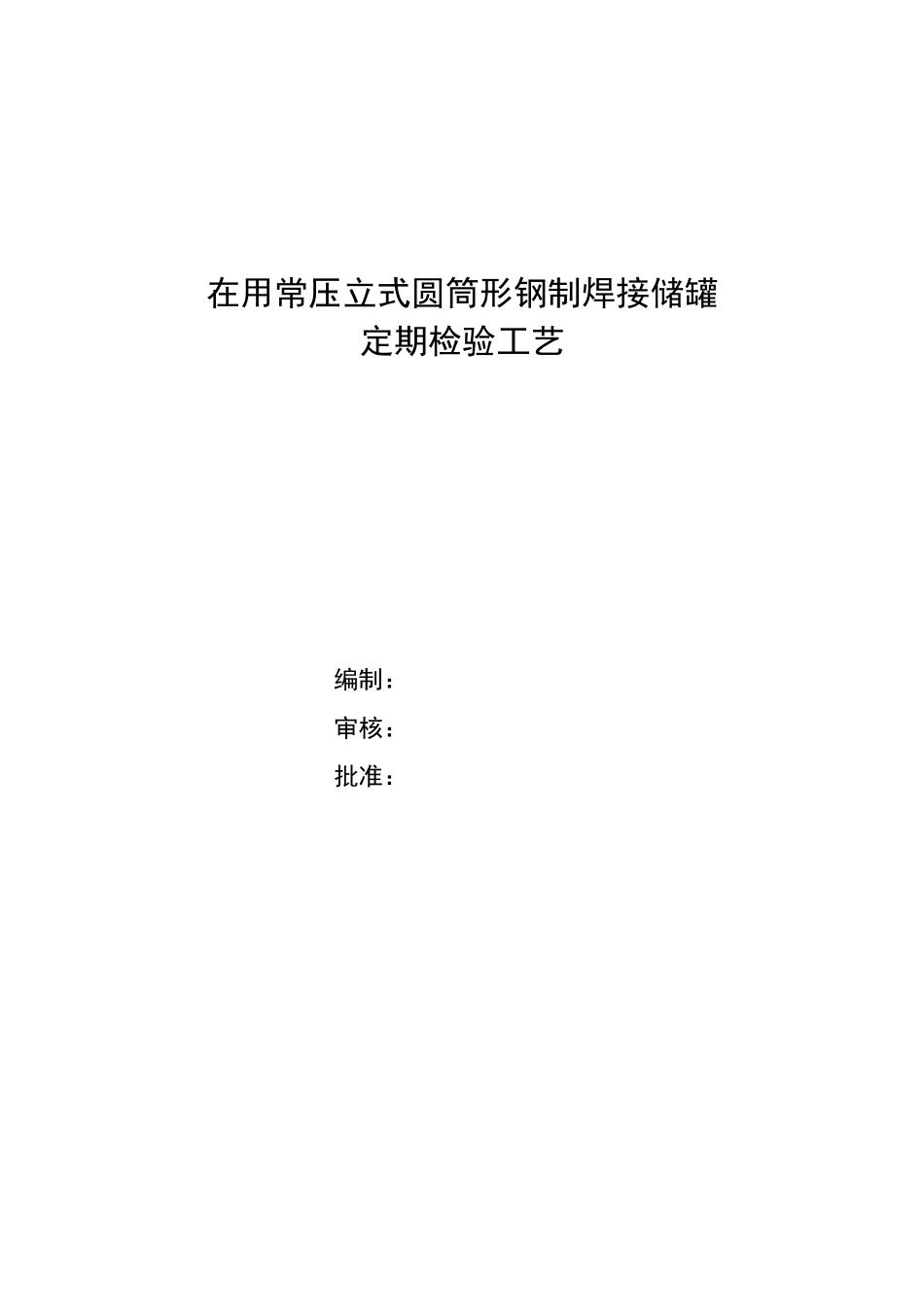

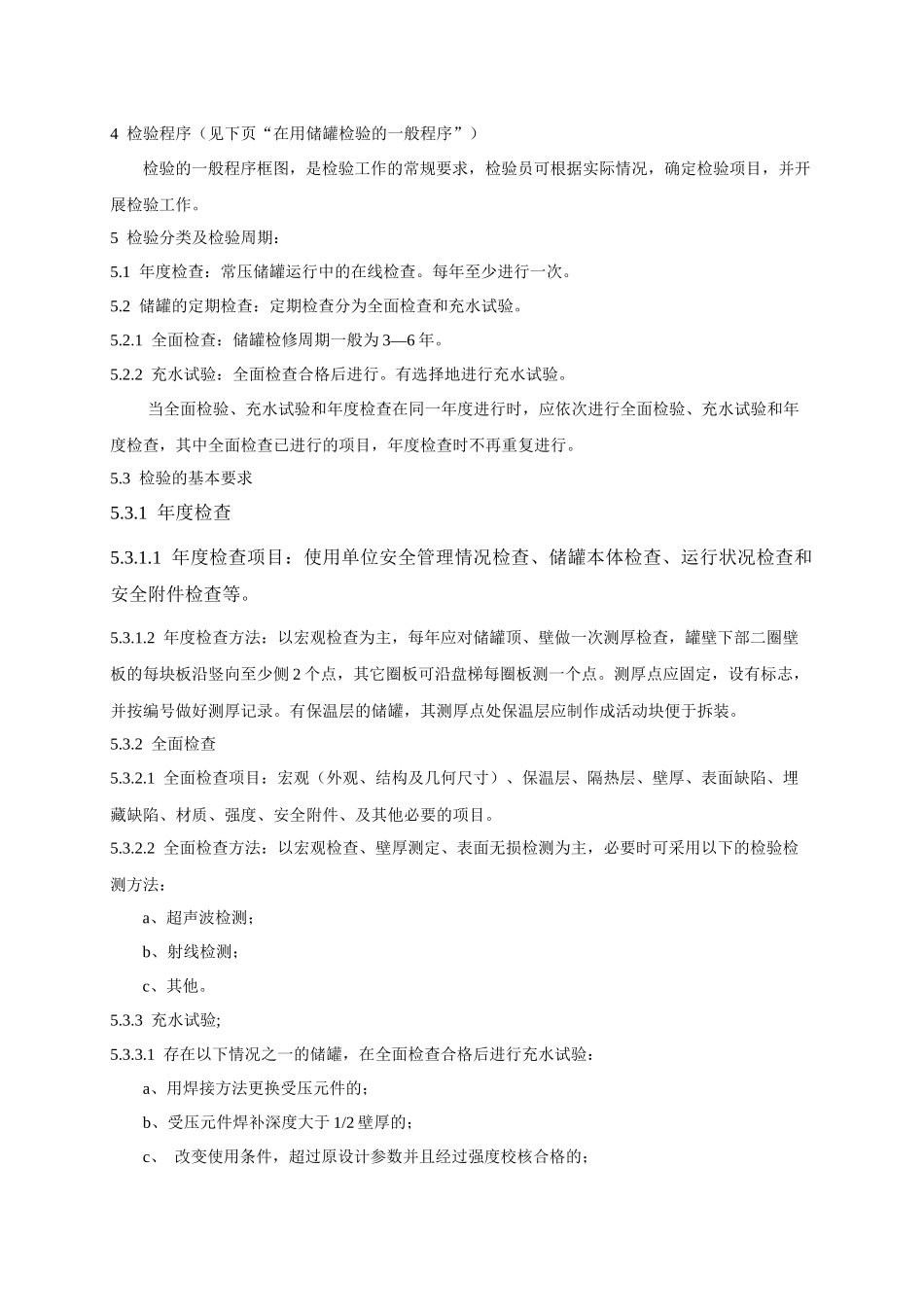

在用常压立式圆筒形钢制焊接储罐定期检验工艺编制：审核：批准：在用常压立式圆筒形钢制焊接储罐定期检验工艺1适用范围本工艺适用于建造在具有足够承载能力的均质基础上，其罐底与基础紧密接触，储存液态石油及石油产品等介质，内压不大于6000Pa的历史圆筒形钢制焊接储罐（以下简称储罐）。2检验前准备2.1审查储罐必要的图纸、技术资料、历次检验报告、各种安全附件、有关技术资料、使用运行记录以及与储罐有关的一切技术资料。2.2准备好检验工具、材料和劳动保护用品。2.3检验前应做好以下工作，达到安全作业条件：2.3.1将罐内油品抽至最低位（必要时接临时泵），加堵忙板，使罐体与系统管线隔离。2.3.2打开人孔和透光孔。2.3.3清出底油。轻质油品罐用水冲洗，通入蒸汽蒸罐24h以上（应注意防止温度变化造成罐内负压）。重质油罐通风24h以上。2.3.4排除冷凝液，清扫罐底。注意事项：a.采用软密封的浮顶罐、内浮顶关东火钳原则上应拆除密封系统并密封块置于罐外（仅进罐检查可不拆除密封系统。若密封系统检查无明显泄漏，不影响动火安全时，动火钱也可不拆除密封系统）。b.进罐前必须对罐内气体进行浓度分析，安全合格后方可进入。c.进罐检查及检验使用的灯具必须是防爆灯，其电压应符合安全要求。d.动火前必须严格按照有关手续办理相关手续。3检验依据3.1SHS01012-2004《常压立式圆筒形钢制焊接储罐维护检修规程》3.2GB128-2005《立式圆筒形钢制焊接油罐施工及验收规范》3.3SH/T3530-2001《石油化工立式圆筒形钢制储罐施工工艺标准》3.4SH/T3530-2001《石油化工立式圆筒形钢制储罐施工工艺标准》3.5JB/T4735《钢制焊接常压容器》3.6GB8958《缺氧危险作业安全规程》3.7HG20660《压力容器中化学介质毒性危害和爆炸危险程度分类》3.8HG/T20678-2000《衬里钢壳设计技术规定》3.10储罐其它有关标准、专业标准和技术条件4检验程序（见下页“在用储罐检验的一般程序”）检验的一般程序框图，是检验工作的常规要求，检验员可根据实际情况，确定检验项目，并开展检验工作。5检验分类及检验周期：5.1年度检查：常压储罐运行中的在线检查。每年至少进行一次。5.2储罐的定期检查：定期检查分为全面检查和充水试验。5.2.1全面检查：储罐检修周期一般为3—6年。5.2.2充水试验：全面检查合格后进行。有选择地进行充水试验。当全面检验、充水试验和年度检查在同一年度进行时，应依次进行全面检验、充水试验和年度检查，其中全面检查已进行的项目，年度检查时不再重复进行。5.3检验的基本要求5.3.1年度检查5.3.1.1年度检查项目：使用单位安全管理情况检查、储罐本体检查、运行状况检查和安全附件检查等。5.3.1.2年度检查方法：以宏观检查为主，每年应对储罐顶、壁做一次测厚检查，罐壁下部二圈壁板的每块板沿竖向至少侧2个点，其它圈板可沿盘梯每圈板测一个点。测厚点应固定，设有标志，并按编号做好测厚记录。有保温层的储罐，其测厚点处保温层应制作成活动块便于拆装。5.3.2全面检查5.3.2.1全面检查项目：宏观（外观、结构及几何尺寸）、保温层、隔热层、壁厚、表面缺陷、埋藏缺陷、材质、强度、安全附件、及其他必要的项目。5.3.2.2全面检查方法：以宏观检查、壁厚测定、表面无损检测为主，必要时可采用以下的检验检测方法：a、超声波检测；b、射线检测；c、其他。5.3.3充水试验;5.3.3.1存在以下情况之一的储罐，在全面检查合格后进行充水试验：a、用焊接方法更换受压元件的；b、受压元件焊补深度大于1/2壁厚的；c、改变使用条件，超过原设计参数并且经过强度校核合格的；d、需要更换衬里的（充水试验应当于更换衬里前进行）；e、停止使用2年后重新复用的；f、从外单位移装或者本单位移装的；g、使用单位或检验机构对压力容器的安全状况有怀疑的。图：在用常压容器检验的一般程序检验前准备资料审查方案制定清洗置换安全防护清理打磨全面检验外观结构几何尺寸保温层隔热层衬里壁厚表面缺陷埋藏缺陷材质紧固件强度安全附件气密性其他项目6检查内容6.1年度检查内容6.1.1储罐安全管理情况检查的主要内容：a、储罐安全管理规章制度和安全操作规程，运行记录是否齐全、真实，查阅常压储罐台帐（或帐册...
