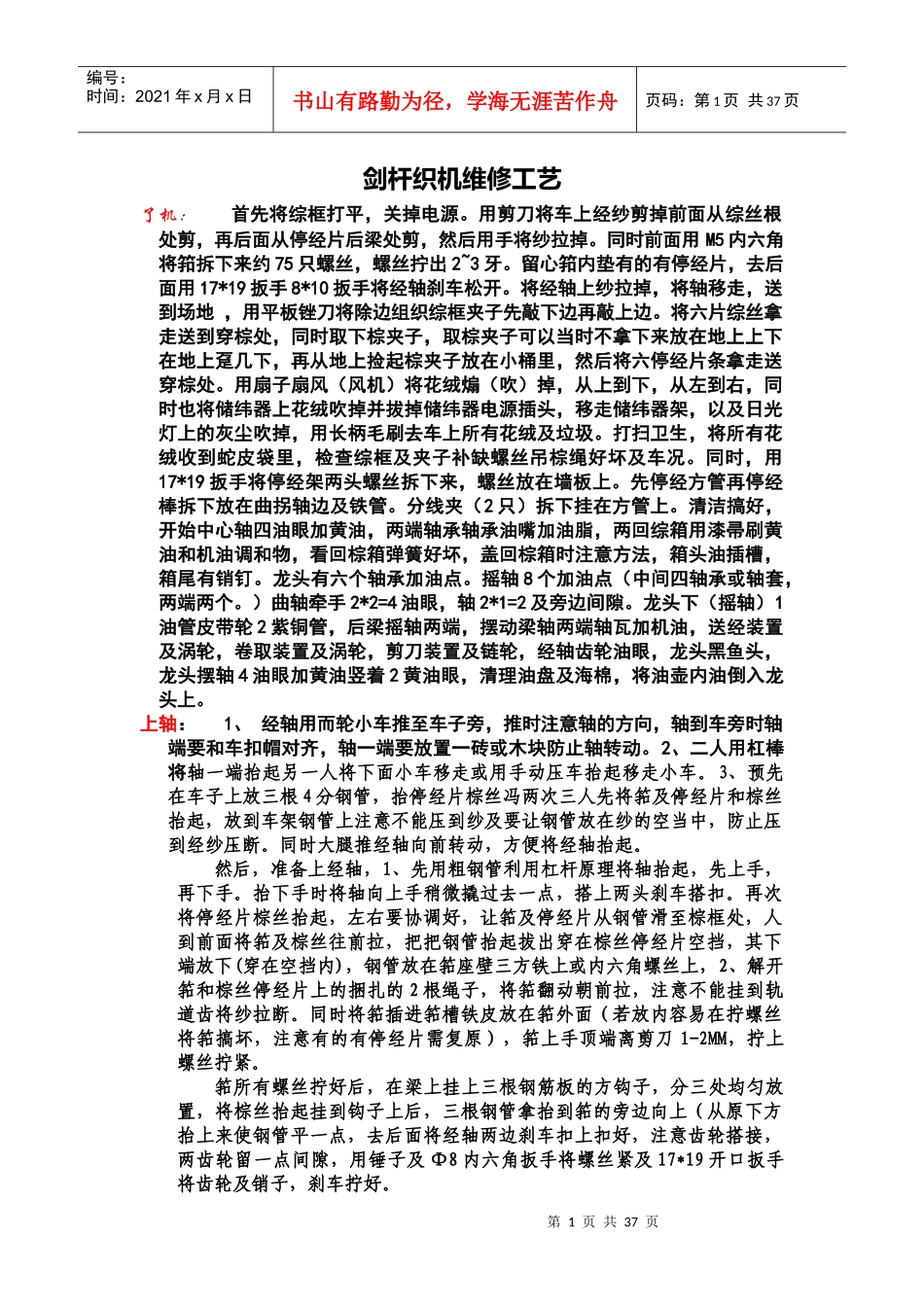

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页剑杆织机维修工艺了机：首先将综框打平，关掉电源。用剪刀将车上经纱剪掉前面从综丝根处剪，再后面从停经片后梁处剪，然后用手将纱拉掉。同时前面用M5内六角将筘拆下来约75只螺丝，螺丝拧出2~3牙。留心筘内垫有的有停经片，去后面用17*19扳手8*10扳手将经轴刹车松开。将经轴上纱拉掉，将轴移走，送到场地，用平板锉刀将除边组织综框夹子先敲下边再敲上边。将六片综丝拿走送到穿棕处，同时取下棕夹子，取棕夹子可以当时不拿下来放在地上上下在地上趸几下，再从地上捡起棕夹子放在小桶里，然后将六停经片条拿走送穿棕处。用扇子扇风（风机）将花绒煽（吹）掉，从上到下，从左到右，同时也将储纬器上花绒吹掉并拔掉储纬器电源插头，移走储纬器架，以及日光灯上的灰尘吹掉，用长柄毛刷去车上所有花绒及垃圾。打扫卫生，将所有花绒收到蛇皮袋里，检查综框及夹子补缺螺丝吊棕绳好坏及车况。同时，用17*19扳手将停经架两头螺丝拆下来，螺丝放在墙板上。先停经方管再停经棒拆下放在曲拐轴边及铁管。分线夹（2只）拆下挂在方管上。清洁搞好，开始中心轴四油眼加黄油，两端轴承轴承油嘴加油脂，两回综箱用漆帚刷黄油和机油调和物，看回棕箱弹簧好坏，盖回棕箱时注意方法，箱头油插槽，箱尾有销钉。龙头有六个轴承加油点。摇轴8个加油点（中间四轴承或轴套，两端两个。）曲轴牵手2*2=4油眼，轴2*1=2及旁边间隙。龙头下（摇轴）1油管皮带轮2紫铜管，后梁摇轴两端，摆动梁轴两端轴瓦加机油，送经装置及涡轮，卷取装置及涡轮，剪刀装置及链轮，经轴齿轮油眼，龙头黑鱼头，龙头摆轴4油眼加黄油竖着2黄油眼，清理油盘及海棉，将油壶内油倒入龙头上。上轴：1、经轴用而轮小车推至车子旁，推时注意轴的方向，轴到车旁时轴端要和车扣帽对齐，轴一端要放置一砖或木块防止轴转动。2、二人用杠棒将轴一端抬起另一人将下面小车移走或用手动压车抬起移走小车。3、预先在车子上放三根4分钢管，抬停经片棕丝冯两次三人先将筘及停经片和棕丝抬起，放到车架钢管上注意不能压到纱及要让钢管放在纱的空当中，防止压到经纱压断。同时大腿推经轴向前转动，方便将经轴抬起。然后，准备上经轴，1、先用粗钢管利用杠杆原理将轴抬起，先上手，再下手。抬下手时将轴向上手稍微撬过去一点，搭上两头刹车搭扣。再次将停经片棕丝抬起，左右要协调好，让筘及停经片从钢管滑至棕框处，人到前面将筘及棕丝往前拉，把把钢管抬起拔出穿在棕丝停经片空挡，其下端放下(穿在空挡内)，钢管放在筘座壁三方铁上或内六角螺丝上，2、解开筘和棕丝停经片上的捆扎的2根绳子，将筘翻动朝前拉，注意不能挂到轨道齿将纱拉断。同时将筘插进筘槽铁皮放在筘外面（若放内容易在拧螺丝将筘搞坏，注意有的有停经片需复原），筘上手顶端离剪刀1-2MM，拧上螺丝拧紧。筘所有螺丝拧好后，在梁上挂上三根钢筋板的方钩子，分三处均匀放置，将棕丝抬起挂到钩子上后，三根钢管拿抬到筘的旁边向上（从原下方抬上来使钢管平一点，去后面将经轴两边刹车扣上扣好，注意齿轮搭接，两齿轮留一点间隙，用锤子及Ф8内六角扳手将螺丝紧及17*19开口扳手将齿轮及销子，刹车拧好。第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页1、再后面将纱理理好理顺，去前面将筘上的经纱往前拉，拉好后，注意经纱的长度，解开纱结，继续拉经纱，并用塑料刷子梳理经纱理顺。2、准备打结，打结前将前卷取布手轮转动卷取手轮往前卷一点。3、拆边撑盒将两边撑盒Ф6内六角扳手拆下，有4只M8螺丝。留心两边的边撑的原有高度，打结时最好一个人打结注意纱的松紧度，两人从两边往中间打结，注意打结方法，打结要牢靠。打结时手不能松，利用丝杠不使结滑掉。可以先上下首两边各打3~4个结，然后转送经或卷布拉紧经纱，再继续打结。打结要均匀，两边三结不要太大，打结时拉拉经纱时看看停经片的高度要一至，然后再打结。这样停经片基本高度一样经纱松紧基本一样方便原车。打好结后，此时挂棕丝的钩子不能放下，利用钩子仍旧挂着及经纱拉紧的条件，到后面去...
