大型设备(冷水机组)吊装方案_secretVIP免费

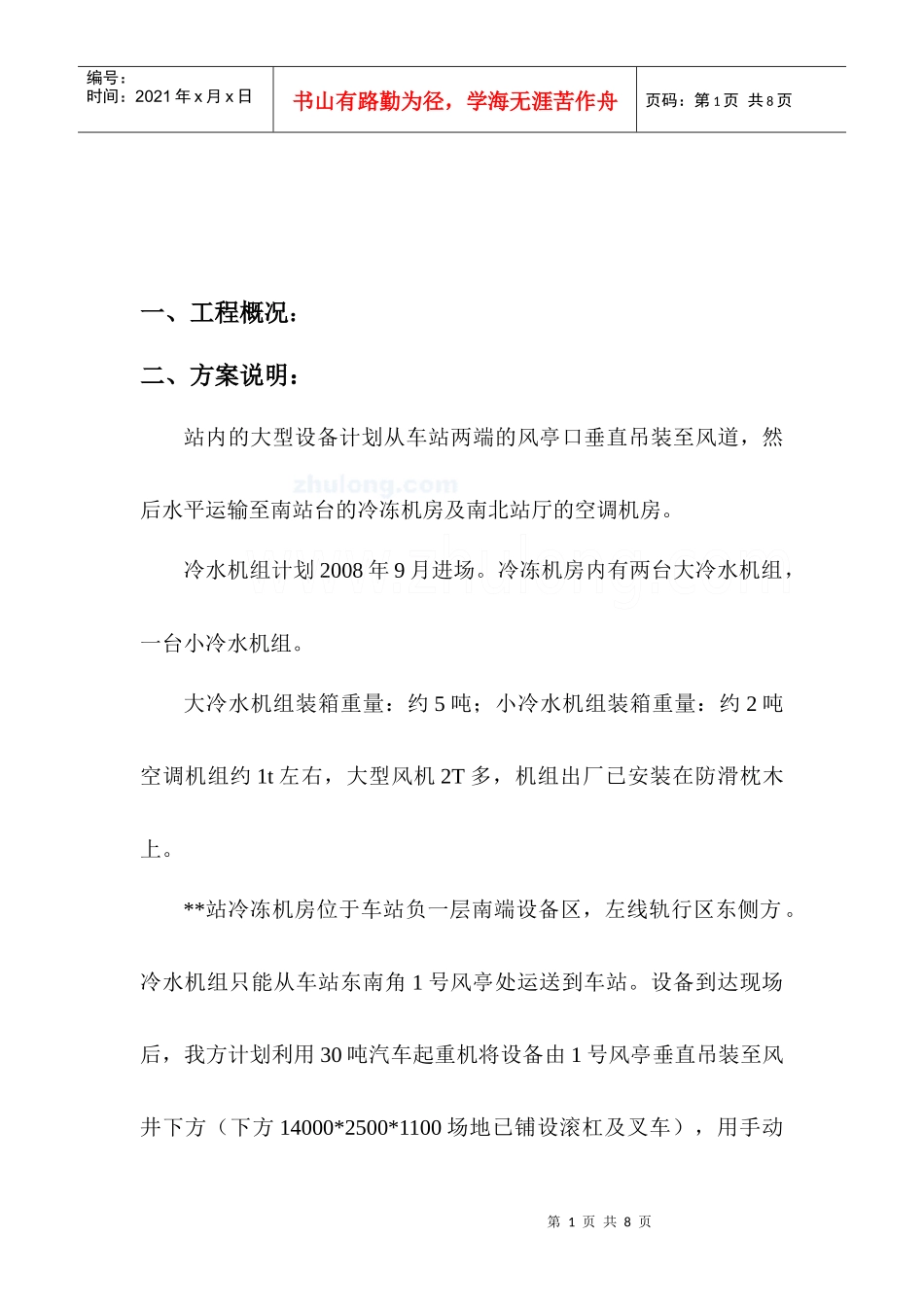

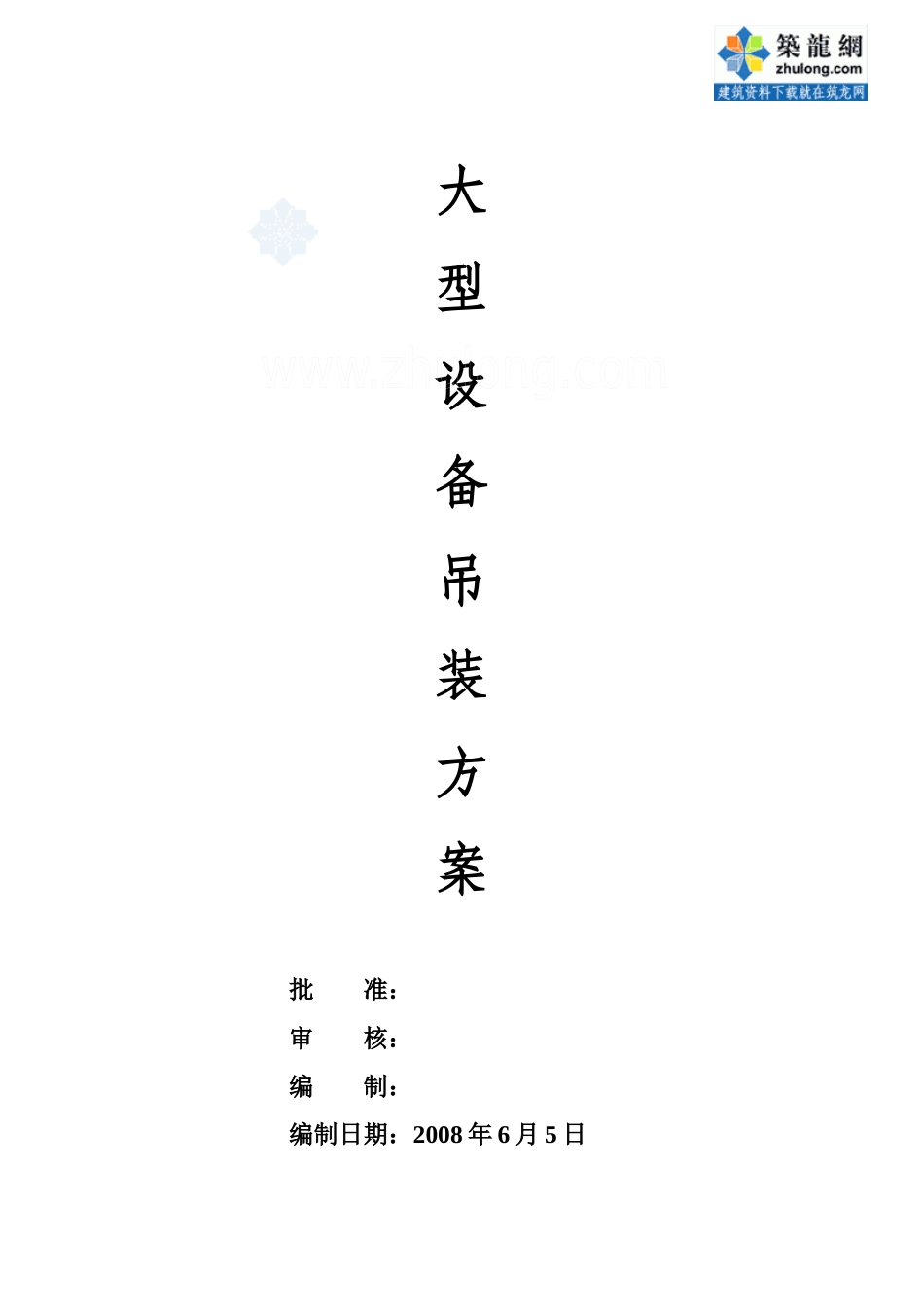

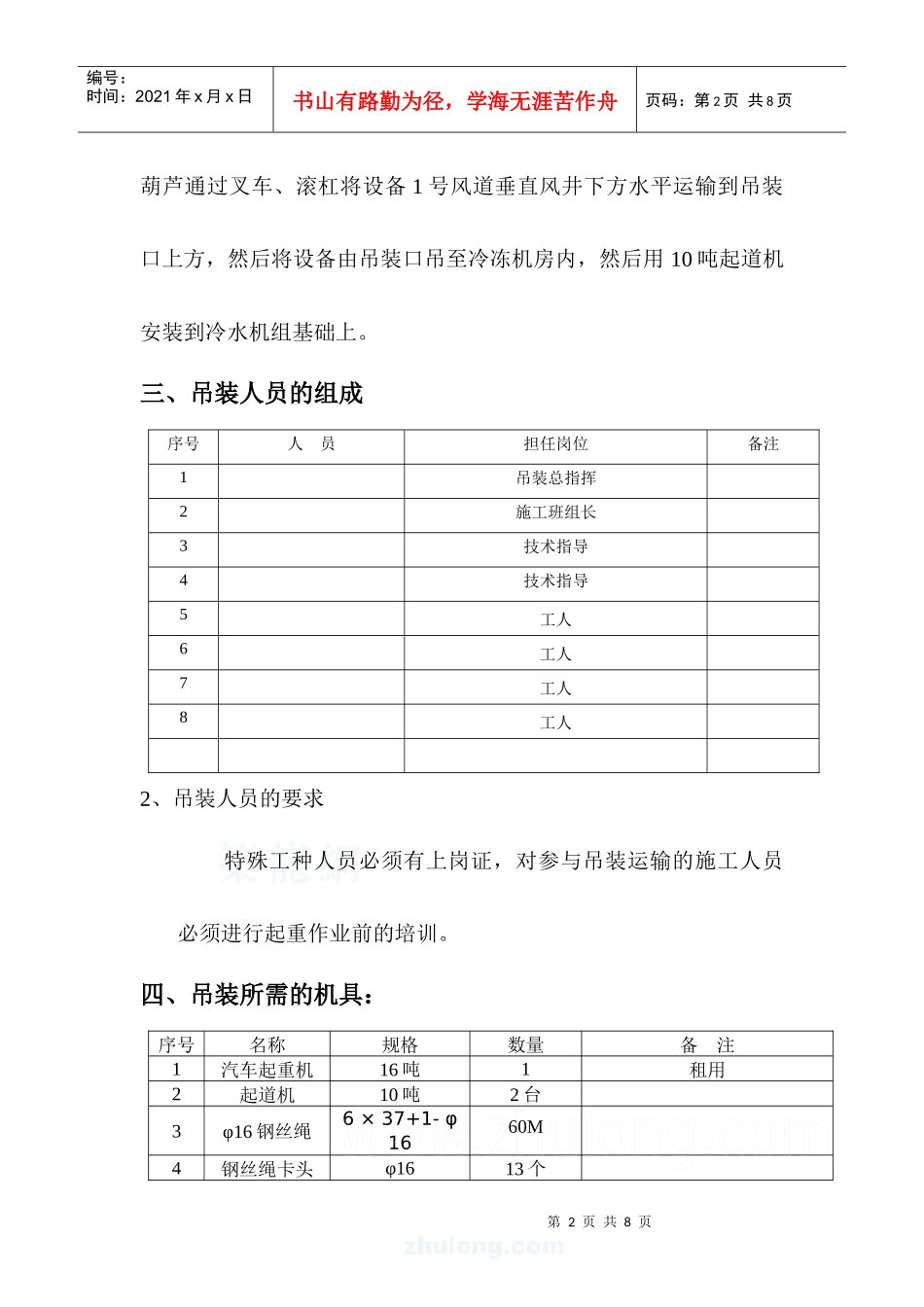

大型设备吊装方案批准：审核：编制：编制日期：2008年6月5日第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页一、工程概况：二、方案说明：站内的大型设备计划从车站两端的风亭口垂直吊装至风道，然后水平运输至南站台的冷冻机房及南北站厅的空调机房。冷水机组计划2008年9月进场。冷冻机房内有两台大冷水机组，一台小冷水机组。大冷水机组装箱重量：约5吨；小冷水机组装箱重量：约2吨空调机组约1t左右，大型风机2T多，机组出厂已安装在防滑枕木上。**站冷冻机房位于车站负一层南端设备区，左线轨行区东侧方。冷水机组只能从车站东南角1号风亭处运送到车站。设备到达现场后，我方计划利用30吨汽车起重机将设备由1号风亭垂直吊装至风井下方（下方14000*2500*1100场地已铺设滚杠及叉车），用手动第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页葫芦通过叉车、滚杠将设备1号风道垂直风井下方水平运输到吊装口上方，然后将设备由吊装口吊至冷冻机房内，然后用10吨起道机安装到冷水机组基础上。三、吊装人员的组成序号人员担任岗位备注1吊装总指挥2施工班组长3技术指导4技术指导5工人6工人7工人8工人2、吊装人员的要求特殊工种人员必须有上岗证，对参与吊装运输的施工人员必须进行起重作业前的培训。四、吊装所需的机具：序号名称规格数量备注1汽车起重机16吨1租用2起道机10吨2台3φ16钢丝绳6×37+1-φ1660M4钢丝绳卡头φ1613个第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页5实木板300*6000若干δ=50mm6白棕绳φ20100米7滚杠φ108×200010根8手拉葫芦5T4个9手拉葫芦10T1个10大锤18磅11枕木若干12卡环5T6个13卡环10T1个14槽钢10#30m15黄油1kg16撬杠1.5m*32mm4根工具钢6方17叉车5吨2台五、吊装运输1、首先对设备运输通道进行清障，保证通道畅通；检查吊装用机具，材料齐全完好；在土建预留吊装孔洞的顶部挂上10吨倒链，在机房内土建预留孔洞旁用滚杠摆好滑轨。2、设备到货后，在设备吊装前，检查设备型号是否正确；检查设备的吊耳是否符合吊装要求，尽量保证在不拆除包装箱的条件下直接吊装。3、检查各岗位到岗待命情况，在各人员到位后，由总指挥正式下令，通知指挥台起吊；正式起吊时，首先试吊，在设备吊离临时第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页支座100mm时停止，检查钢丝绳、吊具及吊耳是否正常，确认安全后，继续起吊，吊装到叉车上后，将设备固定。4、用手动葫芦、撬杠、滚杠、起道机、叉车将设备倒运到冷水机房内。5、在机房内水平运输，利用结构柱作为牵引锚点，在设备底座下设置滚杠，用倒链水平牵引，运输设备到基础边，利用起道机将设备缓缓顶起，再敷设枕木，再在枕木上用起道机将设备顶起，再垫枕木，直到设备与基础一样高时，水平拖动设备，将设备安装在基础上，然后进行调平就位。制冷机应由远到近逐台安装，设备平移过程见下图。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页六、安全技术措施及注意事项1、吊装指挥由曹正新负责，任何人不得干预其指挥作业。吊装岗位操作人员必须严格按指挥人员的指令无条件执行。2、吊装作业前，对周围现场进行检查，设置安全警戒线和警戒人员看护，清除安全隐患，确认无问题后，方可正式吊装。3、凡参加吊装的人员，均应经过培训，并熟悉了解方案，掌握吊装工艺要领和安全措施；严格按照指挥人员的指挥进行操作，严禁无指挥命令下操作。4、禁止与吊装作业无关人员入内；设备落地要轻缓，严禁冲击性着地。第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页5、重物吊起前必须先试吊，对吊挂点确认安全后方可起吊。6、吊装现场人员必须戴安全帽，禁止作业区穿硬底鞋、拖鞋和酒后上岗。7、在冷冻机房内的吊装孔拉手动葫芦时，作业人员必须系好安全带。脚下必须搭设稳固，牢靠。8、装卸车挂钢丝绳时，应注意钢丝绳不能打折，所挂位置要牢靠、对...
