触摸屏与温控表通讯在铝塑复合管生产线中的应用VIP专享VIP免费

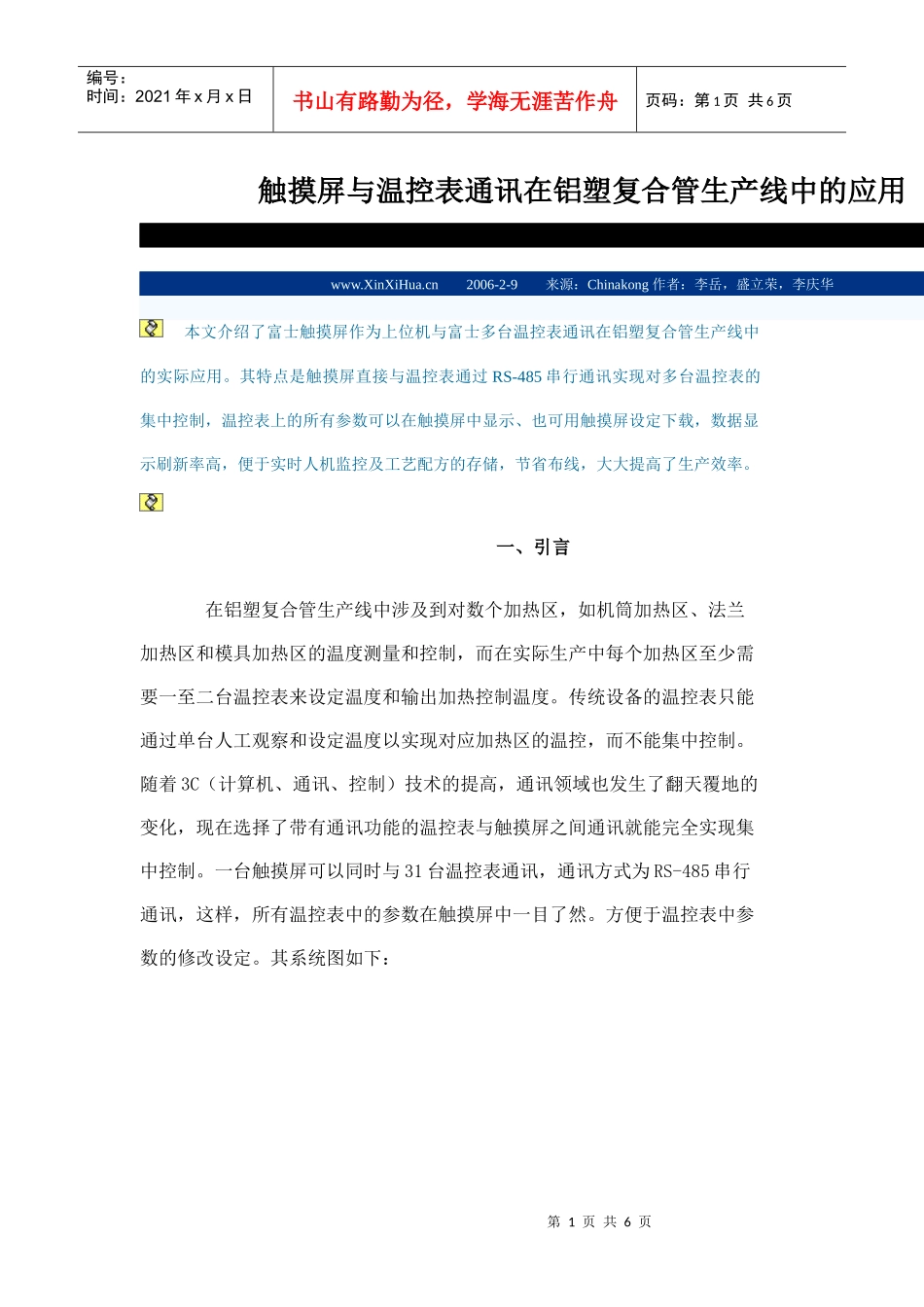

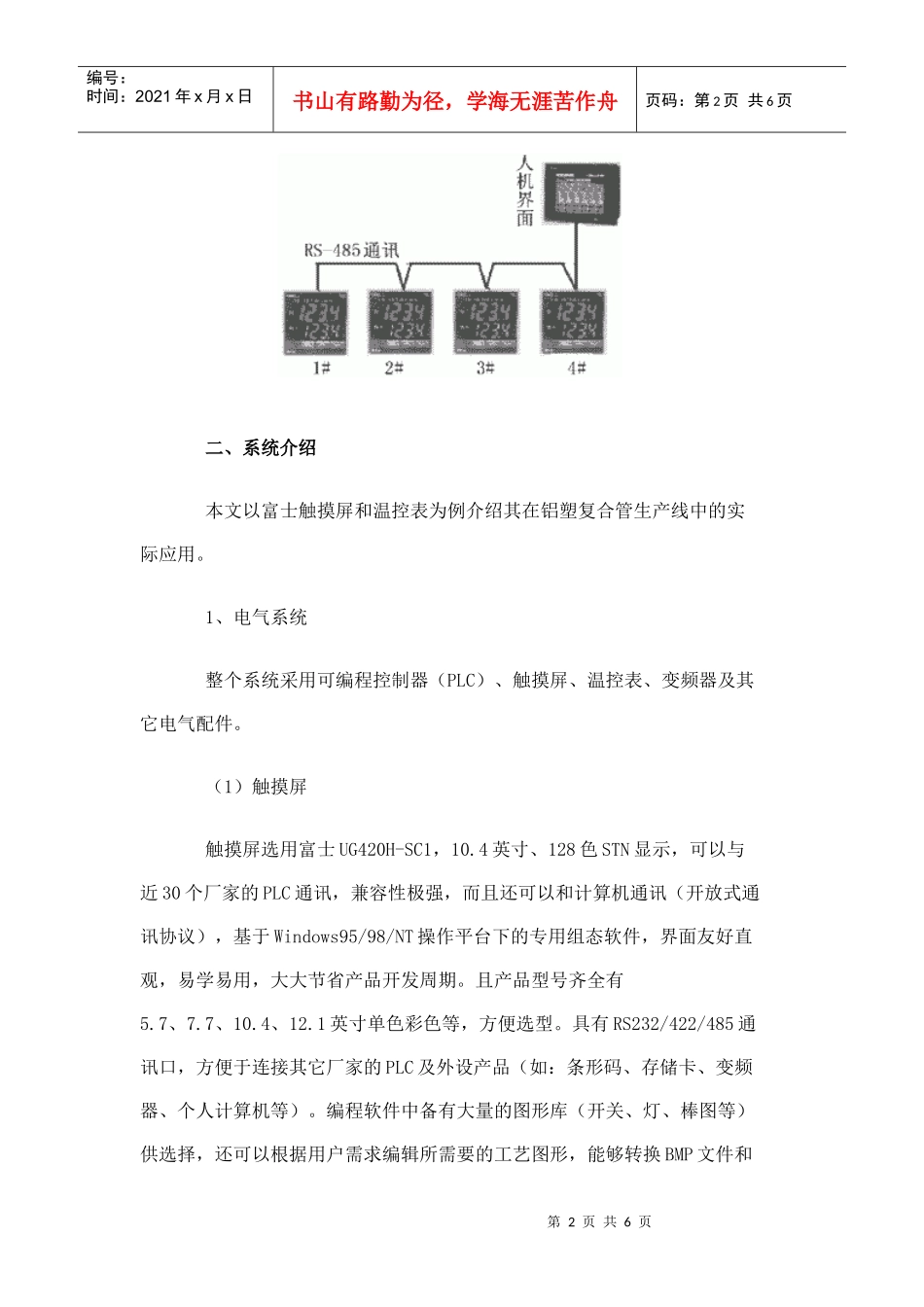

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页触摸屏与温控表通讯在铝塑复合管生产线中的应用www.XinXiHua.cn2006-2-9来源：Chinakong作者：李岳，盛立荣，李庆华本文介绍了富士触摸屏作为上位机与富士多台温控表通讯在铝塑复合管生产线中的实际应用。其特点是触摸屏直接与温控表通过RS-485串行通讯实现对多台温控表的集中控制，温控表上的所有参数可以在触摸屏中显示、也可用触摸屏设定下载，数据显示刷新率高，便于实时人机监控及工艺配方的存储，节省布线，大大提高了生产效率。一、引言在铝塑复合管生产线中涉及到对数个加热区，如机筒加热区、法兰加热区和模具加热区的温度测量和控制，而在实际生产中每个加热区至少需要一至二台温控表来设定温度和输出加热控制温度。传统设备的温控表只能通过单台人工观察和设定温度以实现对应加热区的温控，而不能集中控制。随着3C（计算机、通讯、控制）技术的提高，通讯领域也发生了翻天覆地的变化，现在选择了带有通讯功能的温控表与触摸屏之间通讯就能完全实现集中控制。一台触摸屏可以同时与31台温控表通讯，通讯方式为RS-485串行通讯，这样，所有温控表中的参数在触摸屏中一目了然。方便于温控表中参数的修改设定。其系统图如下：第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页二、系统介绍本文以富士触摸屏和温控表为例介绍其在铝塑复合管生产线中的实际应用。1、电气系统整个系统采用可编程控制器（PLC）、触摸屏、温控表、变频器及其它电气配件。（1）触摸屏触摸屏选用富士UG420H-SC1，10.4英寸、128色STN显示，可以与近30个厂家的PLC通讯，兼容性极强，而且还可以和计算机通讯（开放式通讯协议），基于Windows95/98/NT操作平台下的专用组态软件，界面友好直观，易学易用，大大节省产品开发周期。且产品型号齐全有5.7、7.7、10.4、12.1英寸单色彩色等，方便选型。具有RS232/422/485通讯口，方便于连接其它厂家的PLC及外设产品（如：条形码、存储卡、变频器、个人计算机等）。编程软件中备有大量的图形库（开关、灯、棒图等）供选择，还可以根据用户需求编辑所需要的工艺图形，能够转换BMP文件和第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页AUTOCAD中的DXF文件。还具有留言板功能用于交接班记录用。在编程软件中可以设定触摸屏背光灯的关闭时间，节省其使用寿命。触摸屏中具有内部编程指令——宏命令，可以减轻PLC的编程负担，甚至有些简单的设备中可以取代PLC，由触摸屏编程直接和其它设备通讯。触摸屏上的并行口还可以直接和打印机连接实时或定时打印当前或历史数据。此系统采用UG420H-SC1通过不同的通讯口同时和SIEMENSS7-200CPU226通讯，和FUJIPXR4温控表以RS-485方式通讯。在编程软件中选择好触摸屏和PLC型号后，在其系统设定中选择温控表的型号FUJIPXR（也可以和其它厂家温控表通讯），利用触摸屏中的另外一个通讯口与温控表通讯。与富士PXR4通讯的波特率为9600bps;奇偶校验为奇校验；数据长度8位；停止位1位；通讯方式RS-485。（2）温控表选用富士带有通讯功能的PXR4温控表。它是富士电机推出的一种新型温控表，本身具有RS-232/485通讯功能，具有自整定功能，通过控制器的测量和计算功能自动设定PID参数。具有模糊控制功能，模糊运算用于抑制超调，以改善对外部扰动的响应。有绝对值报警、偏差报警等。还具有输出限制、参数屏蔽、斜坡/保温等多种功能。2、系统生产工艺铝塑复合管由内管、内胶、铝管、外胶、外管5层材料构成，以物料运动顺序该生产线分为65mm内管挤出机（机身有4个加热区、机头3个加热区）、45mm内胶挤出机（机身3个加热区、机头3个加热区）、自动纵移恒张力牵引机（无加热区）、45mm外胶挤出机（机身3个加热区、机头3个第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页加热区）65mm外管挤出机（机身4个加热区、机头3个加热区）。所以需要控制的温控加热区共有26个，计26台温控表由一台触摸屏控制。如下图：第5页共6页第...
