建筑工程十项新技术应用总结VIP免费

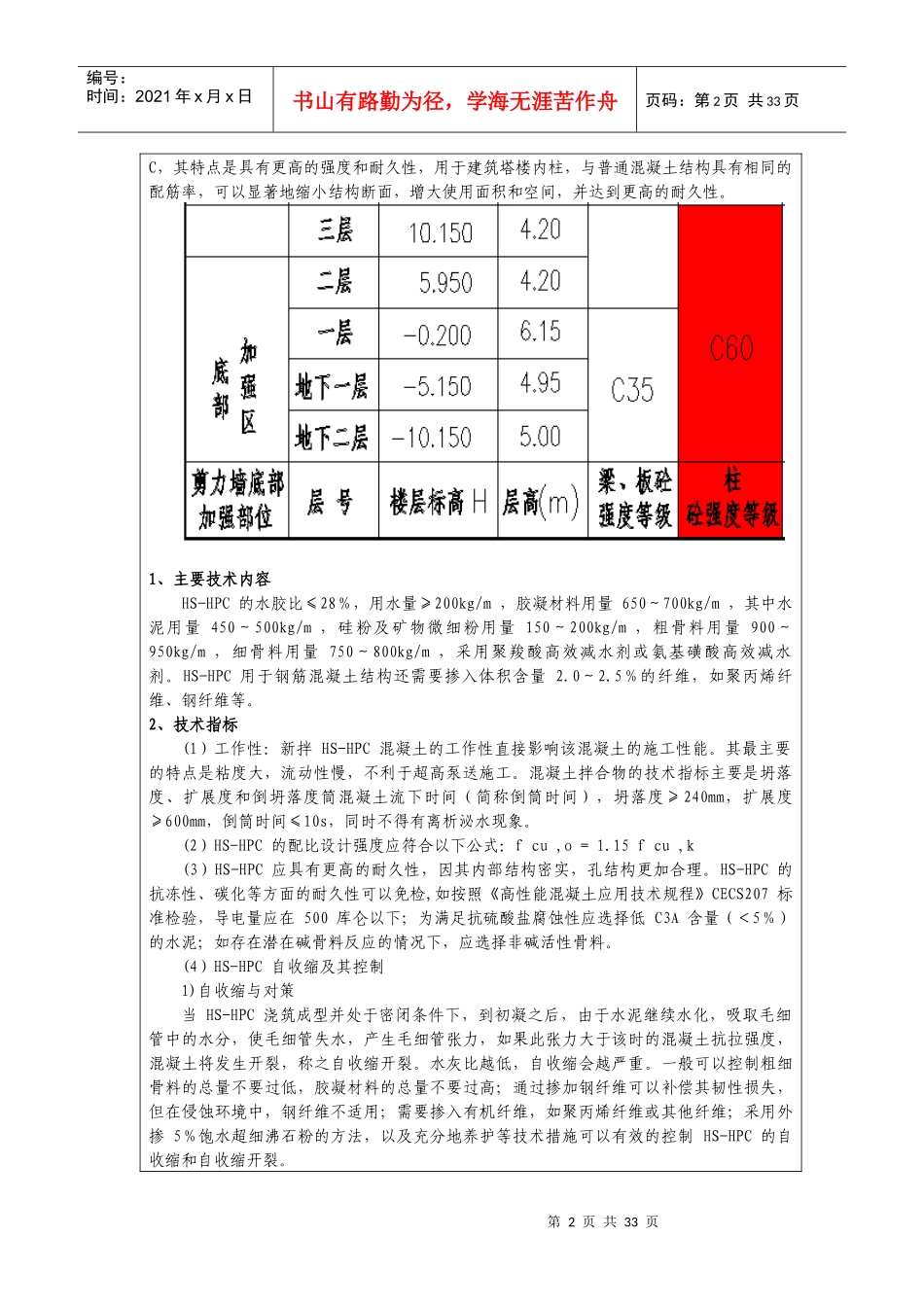

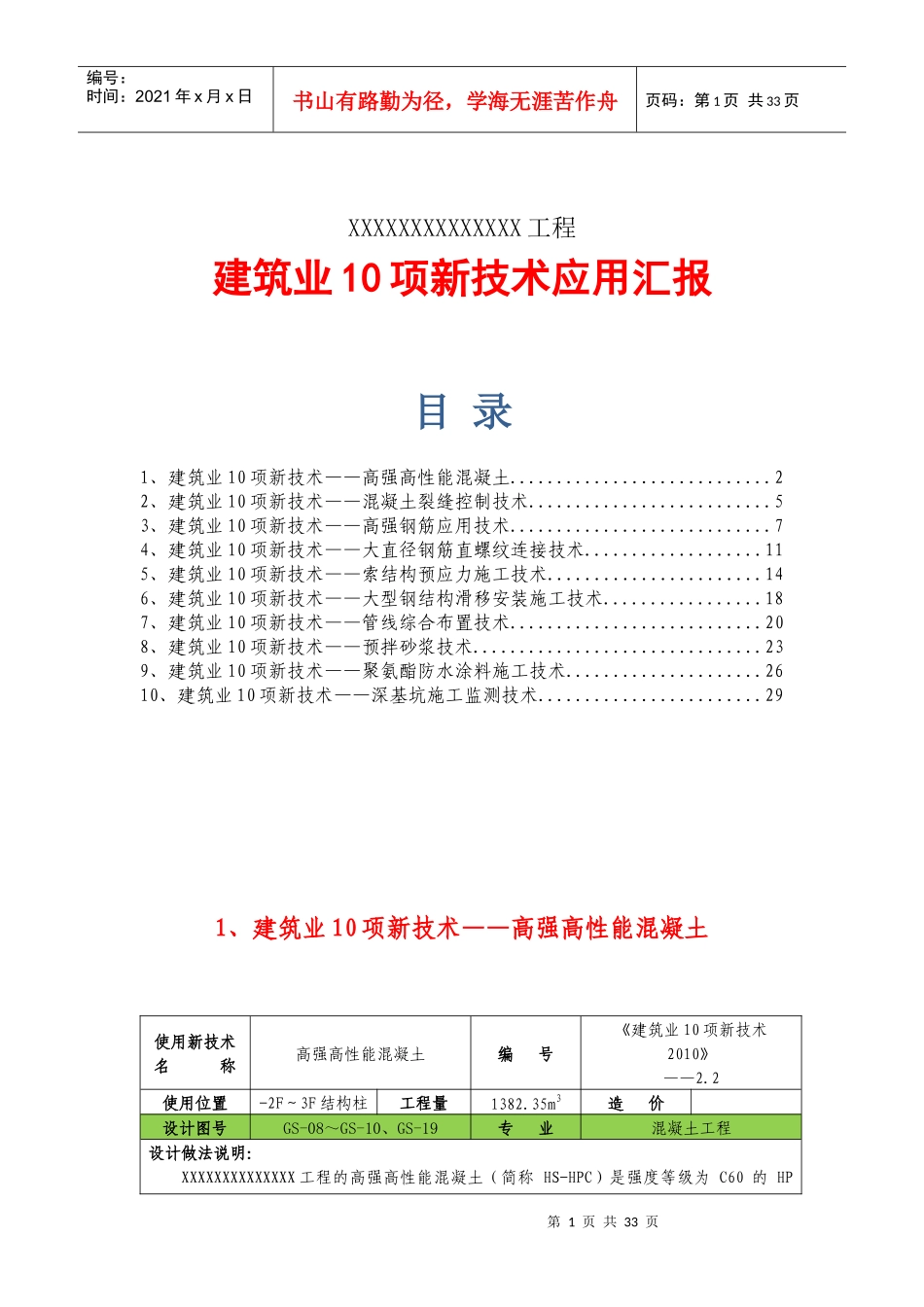

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页XXXXXXXXXXXXXX工程建筑业10项新技术应用汇报目录1、建筑业10项新技术——高强高性能混凝土............................22、建筑业10项新技术——混凝土裂缝控制技术..........................53、建筑业10项新技术——高强钢筋应用技术............................74、建筑业10项新技术——大直径钢筋直螺纹连接技术...................115、建筑业10项新技术——索结构预应力施工技术.......................146、建筑业10项新技术——大型钢结构滑移安装施工技术.................187、建筑业10项新技术——管线综合布置技术...........................208、建筑业10项新技术——预拌砂浆技术...............................239、建筑业10项新技术——聚氨酯防水涂料施工技术.....................2610、建筑业10项新技术——深基坑施工监测技术........................291、建筑业10项新技术——高强高性能混凝土使用新技术名称高强高性能混凝土编号《建筑业10项新技术2010》——2.2使用位置-2F～3F结构柱工程量1382.35m3造价设计图号GS-08～GS-10、GS-19专业混凝土工程设计做法说明：XXXXXXXXXXXXXX工程的高强高性能混凝土（简称HS-HPC）是强度等级为C60的HP第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页C，其特点是具有更高的强度和耐久性，用于建筑塔楼内柱，与普通混凝土结构具有相同的配筋率，可以显著地缩小结构断面，增大使用面积和空间，并达到更高的耐久性。1、主要技术内容HS-HPC的水胶比≤28％，用水量≥200kg/m，胶凝材料用量650～700kg/m，其中水泥用量450～500kg/m，硅粉及矿物微细粉用量150～200kg/m，粗骨料用量900～950kg/m，细骨料用量750～800kg/m，采用聚羧酸高效减水剂或氨基磺酸高效减水剂。HS-HPC用于钢筋混凝土结构还需要掺入体积含量2.0～2.5％的纤维，如聚丙烯纤维、钢纤维等。2、技术指标(1）工作性：新拌HS-HPC混凝土的工作性直接影响该混凝土的施工性能。其最主要的特点是粘度大，流动性慢，不利于超高泵送施工。混凝土拌合物的技术指标主要是坍落度、扩展度和倒坍落度筒混凝土流下时间（简称倒筒时间），坍落度≥240mm，扩展度≥600mm，倒筒时间≤10s，同时不得有离析泌水现象。(2）HS-HPC的配比设计强度应符合以下公式：fcu,o=1.15fcu,k(3）HS-HPC应具有更高的耐久性，因其内部结构密实，孔结构更加合理。HS-HPC的抗冻性、碳化等方面的耐久性可以免检,如按照《高性能混凝土应用技术规程》CECS207标准检验，导电量应在500库仑以下；为满足抗硫酸盐腐蚀性应选择低C3A含量（＜5％）的水泥；如存在潜在碱骨料反应的情况下，应选择非碱活性骨料。(4）HS-HPC自收缩及其控制1)自收缩与对策当HS-HPC浇筑成型并处于密闭条件下，到初凝之后，由于水泥继续水化，吸取毛细管中的水分，使毛细管失水，产生毛细管张力，如果此张力大于该时的混凝土抗拉强度，混凝土将发生开裂，称之自收缩开裂。水灰比越低，自收缩会越严重。一般可以控制粗细骨料的总量不要过低，胶凝材料的总量不要过高；通过掺加钢纤维可以补偿其韧性损失，但在侵蚀环境中，钢纤维不适用；需要掺入有机纤维，如聚丙烯纤维或其他纤维；采用外掺5％饱水超细沸石粉的方法，以及充分地养护等技术措施可以有效的控制HS-HPC的自收缩和自收缩开裂。第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页2)自收缩的测定方法参照《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082和中国工程建设标准化协会标准《高性能混凝土应用技术规程》CECS207进行。HS-HPC的早期开裂、自收缩开裂及长期开裂的总宽度要低于0.2mm。普通混凝土的应变达到3‰时，其承载能力仍保持一半以上。若HS-HPC的应变也处于3‰时，实际承载力已近于0，这就意味着在这种情况下，在HS-HPC中只观察到裂缝形成，然后是迅速的破坏。施工时间2011/5/24部位-2F～3F结构柱一、施工情况介绍：1、对原材料的选择混凝土施工应用混凝土裂缝...
