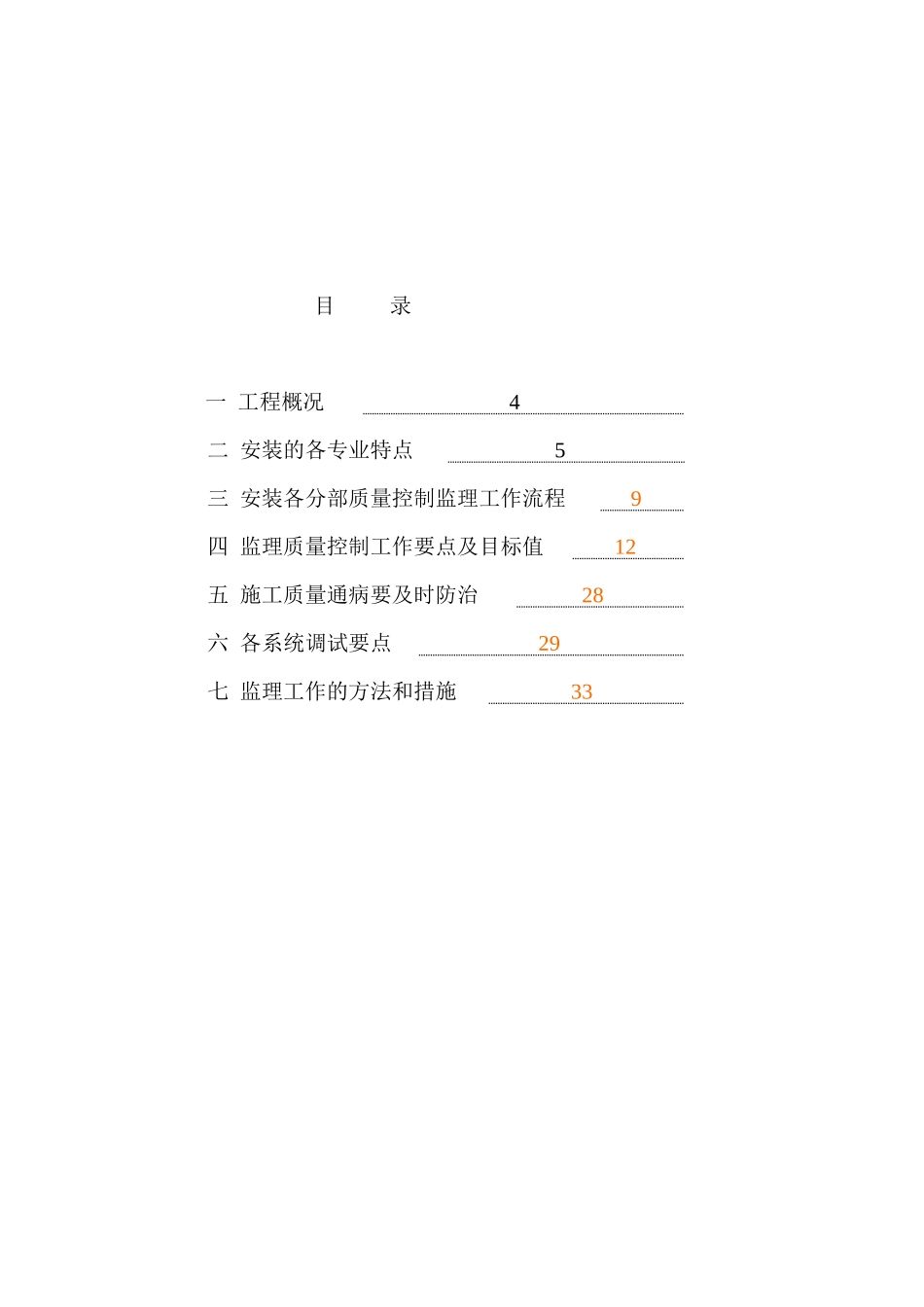

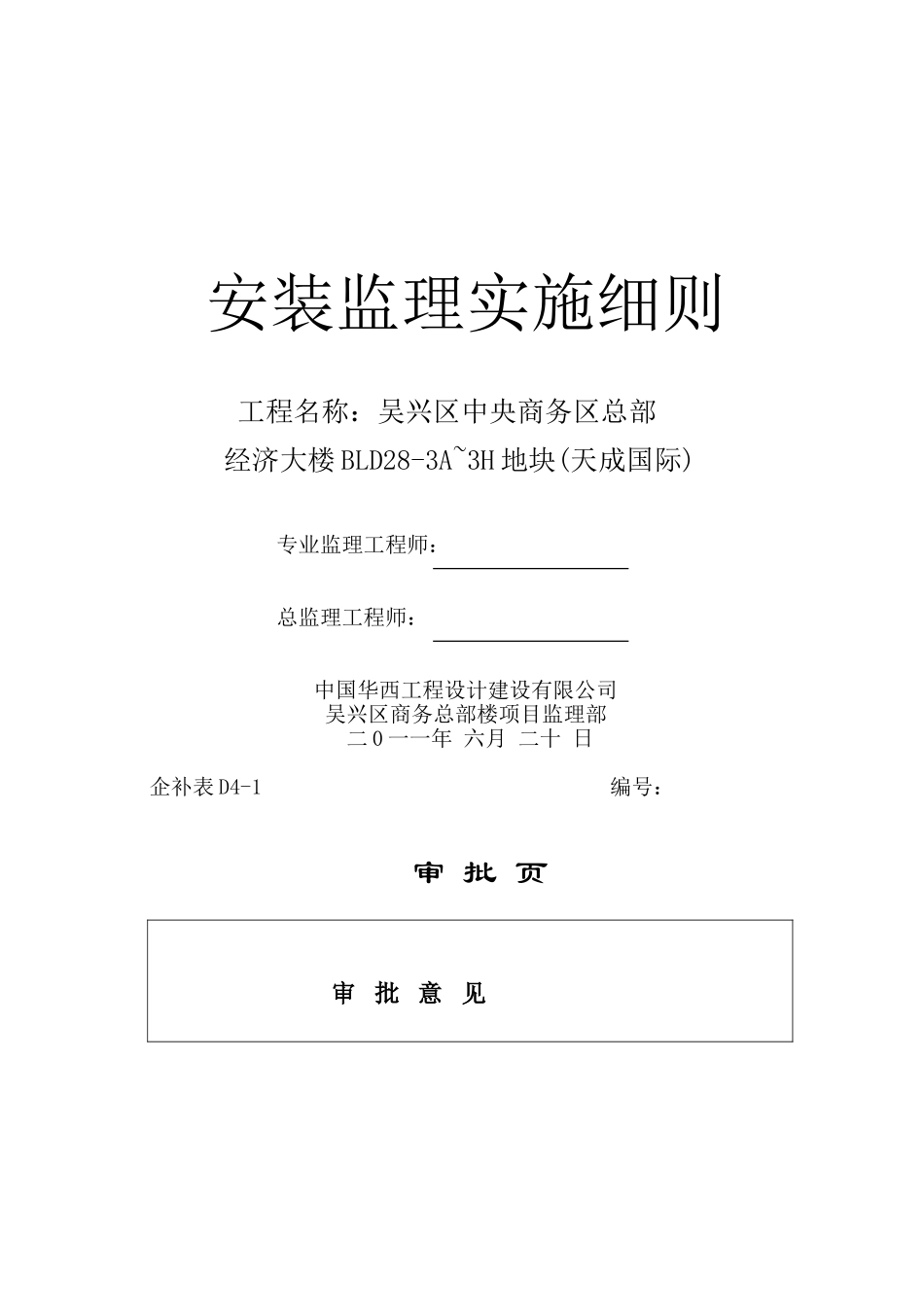

安装监理实施细则工程名称：吴兴区中央商务区总部经济大楼BLD28-3A~3H地块(天成国际)专业监理工程师：总监理工程师：中国华西工程设计建设有限公司吴兴区商务总部楼项目监理部二0一一年六月二十日企补表D4-1编号：审批页审批意见总监理工程师签名：目录一工程概况4二安装的各专业特点5三安装各分部质量控制监理工作流程9四监理质量控制工作要点及目标值12五施工质量通病要及时防治28六各系统调试要点29七监理工作的方法和措施33安装监理实施细则一、工程概况开发单位：湖州华煜建设·诺德置业·华港涤纶·中屹建设·圣泉建设·盈创实业·天力建设·大东吴集团设计单位；浙江天和建筑设计有限公司BLD28-3A~3H地块地下室(368.5m*197.0m)72594.5m²框架，净高3.9m（▽-6.90），-2F层（顶有3.m车库）。防火Ⅱ类，分四十七个放火分区：A、B、C、D、E、F、G、H楼地下各两区（十七~三十二），其楼外31个区（一1~十六2），各区面积是：分区面积m²排烟m³/h分区面积m²排烟m³/h分区面积m²排烟m³/h分区面积m²排烟m³/h一1173245070七1183748990十三1192752270二十一C925520一2167440720七2176046920十三2197950280二十二C985880二1200154000八1205754190十四1166442720二十三D1418460二2189651500八2192150300十四2二十四D1066360三1154738120九1150840350十五1162042590二十五E18711220三2174446480九2165238150十五2163139950二十六E935580四1174446480十1140736260十六1190051870二十七F1478820四2154738120十2153441050十六2182449380二十八F774620五1153241960十一1129435080十七A935580二十九G1649840五2175242440十一2134033170十八A1388280三十G20012000六1184650360十二1161343680十九B915460三十一H1066360六2183549910十二2169046140二十B985880三十二H472820安装内容：给水（生活、消防、喷淋水），集水坑有1.5KW潜水泵机械排水，电气照明，设备动力，防雷接地；火灾报警及消防联动系统；送排风，防排烟。设有生活泵房、消防泵房、冷冻机房、变配电房及区域电站，以及风机房。平时为汽车库。战时为乙类（常6）二等人员隐蔽防化丙级。各单体概况:一类一级建筑；(地上,地下)耐火等级是一级。楼号建筑面积m²高度m/层结构功能安装内容A共性：市政给水，排水（污水、废水、雨水），卫生洁具，消火栓系统，喷淋水(5F以下是地下室报警阀后管网；6F以上是地下室报警阀前管网),4层起以上用变频泵给水(分低,中,高区。)各楼有电梯和正压送风；一二层另有自动扶梯；一至五层有排风,各层卫生间有排风，空调，电气动力，电气照明，防雷装置，综合布线（电视、电话、网络要另行设计）火灾报警联动系统。地下室有消防栓，喷淋，送排风防排烟，火灾报警联动系统；水泵房；配电房。集水坑安有潜水泵排水。照明，设备配动力电。BC天成国际34406.36（地上32296.66地下二层各2019.7)地上一类78.9/20F；地下-6.9/-2F框剪商务楼EGH本工程是A、B、C、D、E、F、G、H楼的连体地下室。强电、弱电，给排水，消防，通风，电梯为专业安装队分别承包，监理进行质量﹑投资﹑进度、安全控制，合同、信息管理，组织协调。根据监理规划，施工组织设计，施工规范，标准，设计图纸及施工合同，对给排水﹑喷淋水﹑电气﹑综合布线（电视﹑电话﹑网络）、消防报警、通风﹑电梯等的质量进行重点控制，特制定实施细则如下：二、安装的各专业特点1、给排水预埋防水套管：给排水管穿越基础承重墙管顶留150mm沉降量，水池及各层楼板处埋防水套管（卫生间高出交工地坪50，其余20），屋面埋钢制防水套管。1）给水：每天保证日用水量285.23m³/d,最大35.65m³/h。从东面和西面引两路DN200市政供水给建筑的3层以下及不锈钢生活水箱(分二路)60m³，市政供水-1F~3F水压0.2MPa。各楼四层以上分低、中、高区供水系统，由地下室变频调速水泵机组抽生活水箱的水来保证。F楼低区是4F~10F(4~6F减压)，用水泵一套SQGD3-4057K(2*5.5+2.2KW)（2用1备）；中区是11F~18F(11~14F减压)，用水泵一套SQGD3-4057K（40m³/h，H=57m，2*7.5+3KW）（2用1备）；高区是19F~26F(19~22F减压)，用水泵一套SQGD3-4079K（40m³/h，H=79m，2*11+4KW）（2用1...
