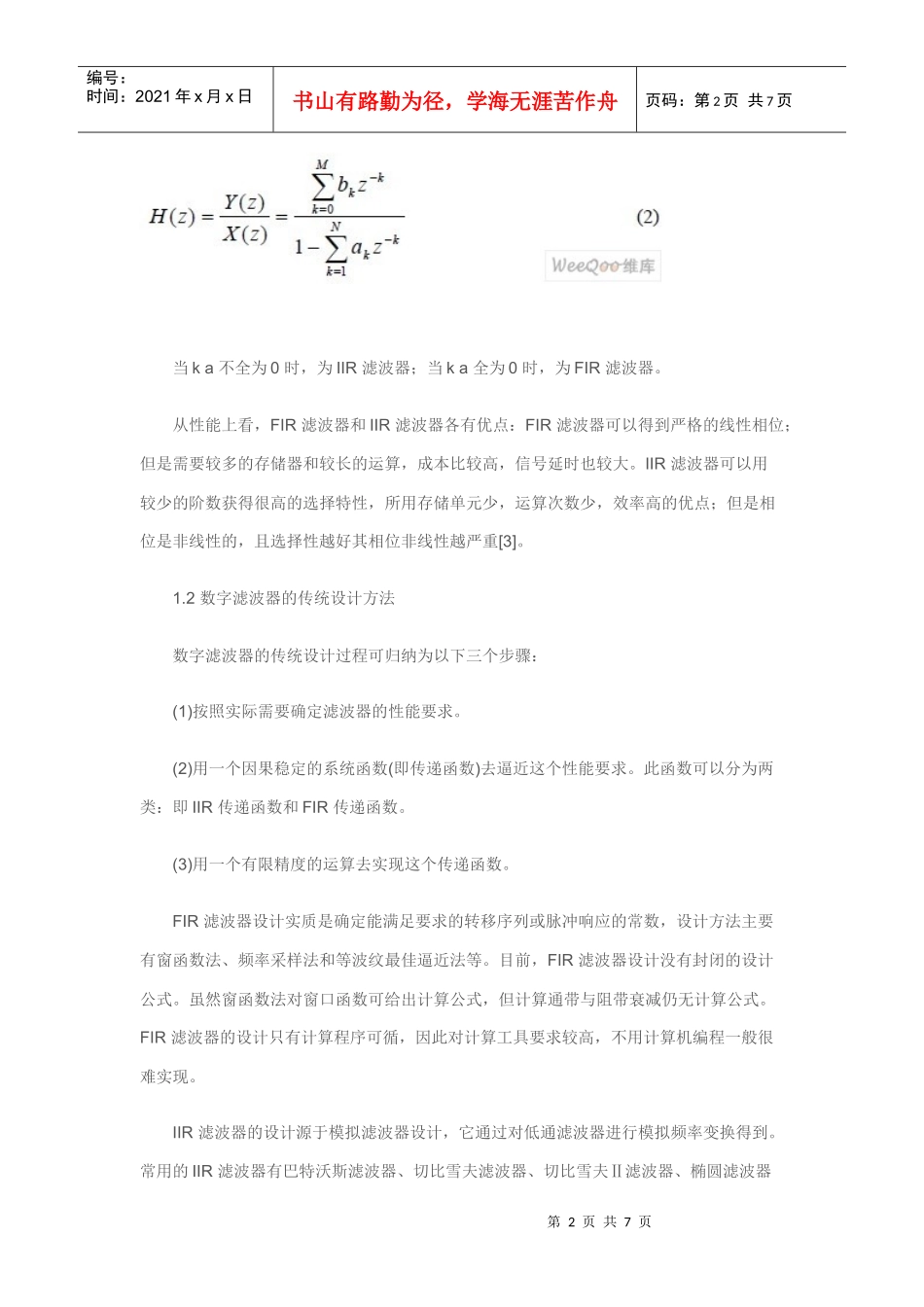

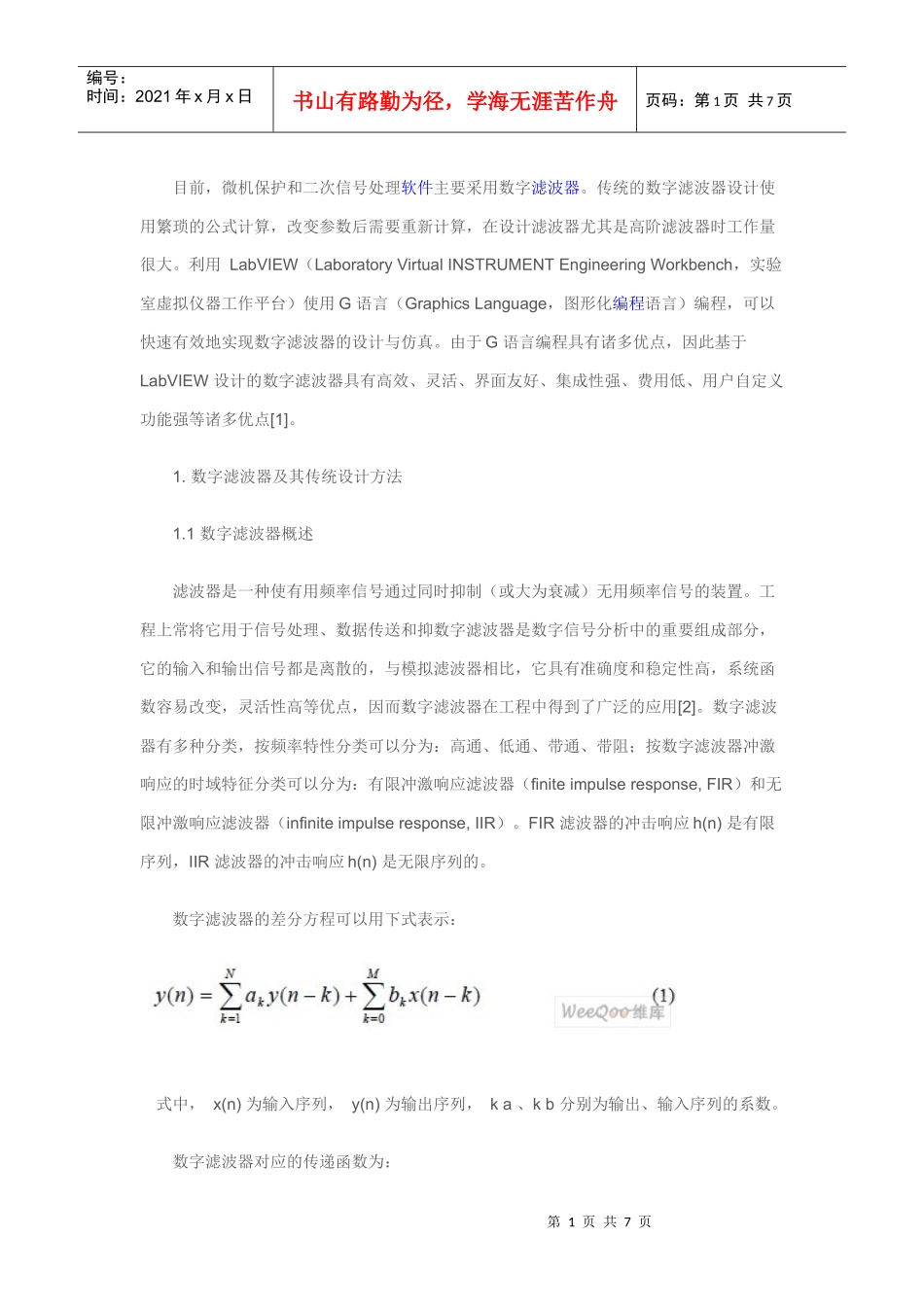

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页目前，微机保护和二次信号处理软件主要采用数字滤波器。传统的数字滤波器设计使用繁琐的公式计算，改变参数后需要重新计算，在设计滤波器尤其是高阶滤波器时工作量很大。利用LabVIEW（LaboratoryVirtualINSTRUMENTEngineeringWorkbench，实验室虚拟仪器工作平台）使用G语言（GraphicsLanguage，图形化编程语言）编程，可以快速有效地实现数字滤波器的设计与仿真。由于G语言编程具有诸多优点，因此基于LabVIEW设计的数字滤波器具有高效、灵活、界面友好、集成性强、费用低、用户自定义功能强等诸多优点[1]。1.数字滤波器及其传统设计方法1.1数字滤波器概述滤波器是一种使有用频率信号通过同时抑制（或大为衰减）无用频率信号的装置。工程上常将它用于信号处理、数据传送和抑数字滤波器是数字信号分析中的重要组成部分，它的输入和输出信号都是离散的，与模拟滤波器相比，它具有准确度和稳定性高，系统函数容易改变，灵活性高等优点，因而数字滤波器在工程中得到了广泛的应用[2]。数字滤波器有多种分类，按频率特性分类可以分为：高通、低通、带通、带阻；按数字滤波器冲激响应的时域特征分类可以分为：有限冲激响应滤波器（finiteimpulseresponse,FIR）和无限冲激响应滤波器（infiniteimpulseresponse,IIR）。FIR滤波器的冲击响应h(n)是有限序列，IIR滤波器的冲击响应h(n)是无限序列的。数字滤波器的差分方程可以用下式表示：式中，x(n)为输入序列，y(n)为输出序列，ka、kb分别为输出、输入序列的系数。数字滤波器对应的传递函数为：第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页当ka不全为0时，为IIR滤波器；当ka全为0时，为FIR滤波器。从性能上看，FIR滤波器和IIR滤波器各有优点：FIR滤波器可以得到严格的线性相位；但是需要较多的存储器和较长的运算，成本比较高，信号延时也较大。IIR滤波器可以用较少的阶数获得很高的选择特性，所用存储单元少，运算次数少，效率高的优点；但是相位是非线性的，且选择性越好其相位非线性越严重[3]。1.2数字滤波器的传统设计方法数字滤波器的传统设计过程可归纳为以下三个步骤：(1)按照实际需要确定滤波器的性能要求。(2)用一个因果稳定的系统函数(即传递函数)去逼近这个性能要求。此函数可以分为两类：即IIR传递函数和FIR传递函数。(3)用一个有限精度的运算去实现这个传递函数。FIR滤波器设计实质是确定能满足要求的转移序列或脉冲响应的常数，设计方法主要有窗函数法、频率采样法和等波纹最佳逼近法等。目前，FIR滤波器设计没有封闭的设计公式。虽然窗函数法对窗口函数可给出计算公式，但计算通带与阻带衰减仍无计算公式。FIR滤波器的设计只有计算程序可循，因此对计算工具要求较高，不用计算机编程一般很难实现。IIR滤波器的设计源于模拟滤波器设计，它通过对低通滤波器进行模拟频率变换得到。常用的IIR滤波器有巴特沃斯滤波器、切比雪夫滤波器、切比雪夫Ⅱ滤波器、椭圆滤波器第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页和贝塞尔滤波器。目前，IIR滤波器的设计可以借助模拟滤波器的成果，有封闭形式的设计公式，对计算工具的要求不高。IIR滤波器的设计虽然简单，但脱离不了模拟滤波器的设计模式，主要用于设计低通、高通、带通及带阻滤波器。而FIR滤波器的设计要灵活得多，尤其是频率采样设计法更易适应各种幅度特性和相位特性的要求。2基于LabVIEW的数字滤波器设计2.1LabVIEW简介LabVIEW是NI（NationalINSTRUMENT，美国国家仪器）公司推出的一种基于G语言的虚拟仪器（virtualINSTRUMENT，VI）开发工具。LabVIEW编程使用图形化语言，它是非计算机专业人员使用的工具，它为设计者提供了一个便捷、轻松的设计环境，因此，LabVIEW在世界范围内的众多领域如航空、航天、通信、电力、汽车、化学等领域得到广泛应用[4]。LabVIEW有两个基本窗口：前面板窗口和流程图窗口。编译环境下显示两个窗口，前面板用于放置控制对象和显示对象，控制对象相当于常规仪器的...
