表面处理中的电镀以及烫金工艺VIP专享VIP免费

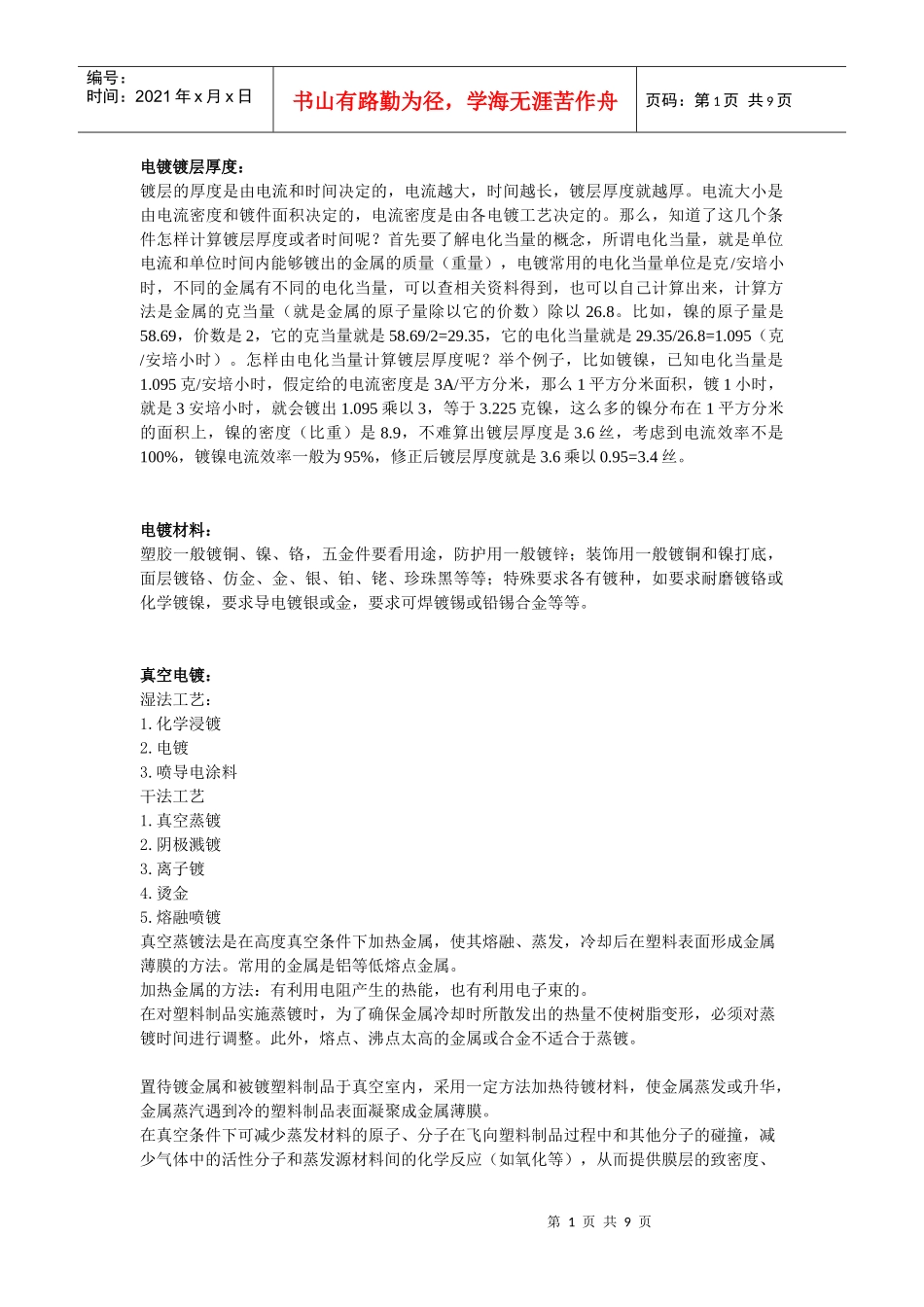

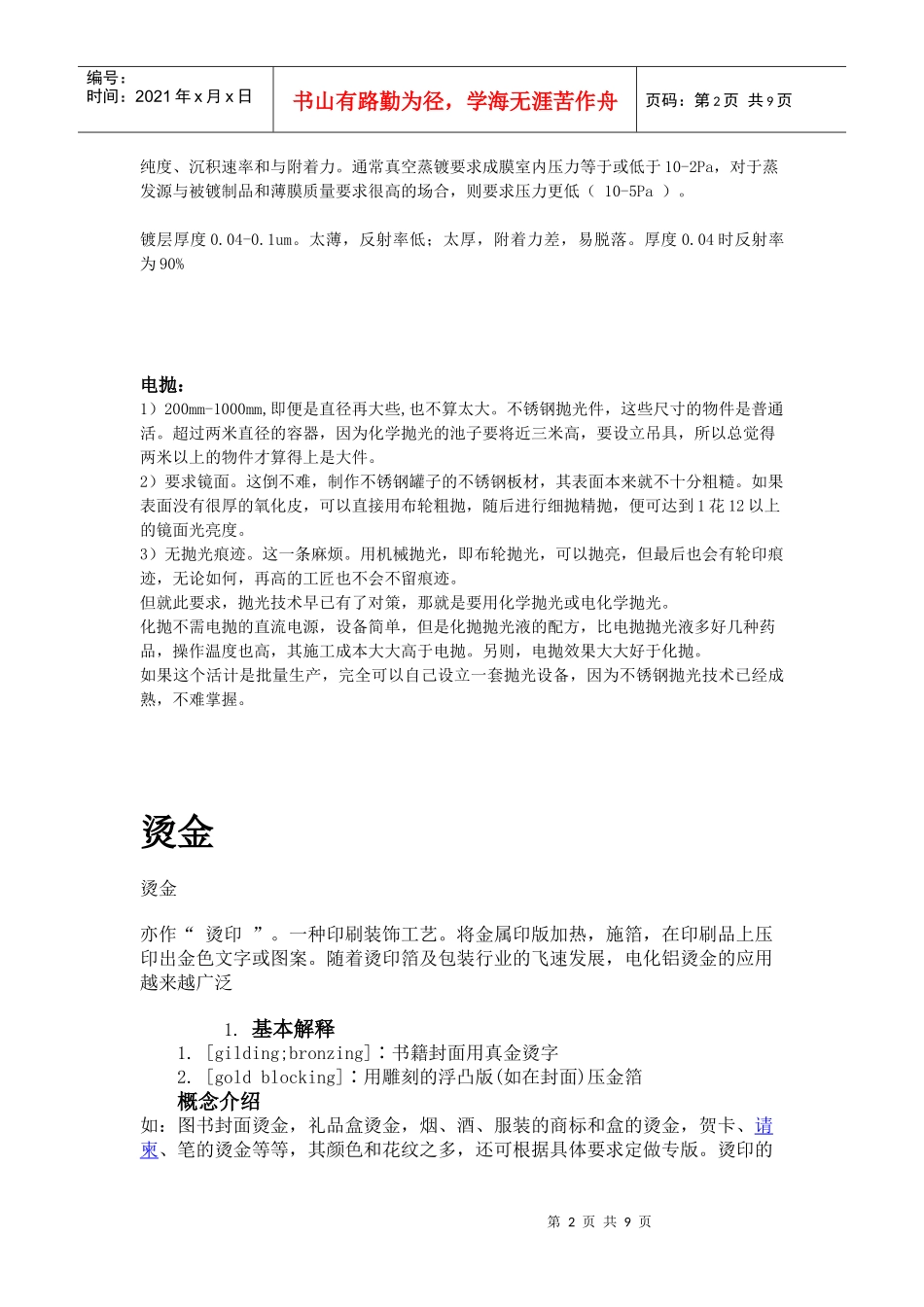

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页电镀镀层厚度：镀层的厚度是由电流和时间决定的，电流越大，时间越长，镀层厚度就越厚。电流大小是由电流密度和镀件面积决定的，电流密度是由各电镀工艺决定的。那么，知道了这几个条件怎样计算镀层厚度或者时间呢？首先要了解电化当量的概念，所谓电化当量，就是单位电流和单位时间内能够镀出的金属的质量（重量），电镀常用的电化当量单位是克/安培小时，不同的金属有不同的电化当量，可以查相关资料得到，也可以自己计算出来，计算方法是金属的克当量（就是金属的原子量除以它的价数）除以26.8。比如，镍的原子量是58.69，价数是2，它的克当量就是58.69/2=29.35，它的电化当量就是29.35/26.8=1.095（克/安培小时）。怎样由电化当量计算镀层厚度呢？举个例子，比如镀镍，已知电化当量是1.095克/安培小时，假定给的电流密度是3A/平方分米，那么1平方分米面积，镀1小时，就是3安培小时，就会镀出1.095乘以3，等于3.225克镍，这么多的镍分布在1平方分米的面积上，镍的密度（比重）是8.9，不难算出镀层厚度是3.6丝，考虑到电流效率不是100%，镀镍电流效率一般为95%，修正后镀层厚度就是3.6乘以0.95=3.4丝。电镀材料：塑胶一般镀铜、镍、铬，五金件要看用途，防护用一般镀锌；装饰用一般镀铜和镍打底，面层镀铬、仿金、金、银、铂、铑、珍珠黑等等；特殊要求各有镀种，如要求耐磨镀铬或化学镀镍，要求导电镀银或金，要求可焊镀锡或铅锡合金等等。真空电镀：湿法工艺：1.化学浸镀2.电镀3.喷导电涂料干法工艺1.真空蒸镀2.阴极溅镀3.离子镀4.烫金5.熔融喷镀真空蒸镀法是在高度真空条件下加热金属，使其熔融、蒸发，冷却后在塑料表面形成金属薄膜的方法。常用的金属是铝等低熔点金属。加热金属的方法：有利用电阻产生的热能，也有利用电子束的。在对塑料制品实施蒸镀时，为了确保金属冷却时所散发出的热量不使树脂变形，必须对蒸镀时间进行调整。此外，熔点、沸点太高的金属或合金不适合于蒸镀。置待镀金属和被镀塑料制品于真空室内，采用一定方法加热待镀材料，使金属蒸发或升华，金属蒸汽遇到冷的塑料制品表面凝聚成金属薄膜。在真空条件下可减少蒸发材料的原子、分子在飞向塑料制品过程中和其他分子的碰撞，减少气体中的活性分子和蒸发源材料间的化学反应（如氧化等），从而提供膜层的致密度、第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页纯度、沉积速率和与附着力。通常真空蒸镀要求成膜室内压力等于或低于10-2Pa，对于蒸发源与被镀制品和薄膜质量要求很高的场合，则要求压力更低（10-5Pa）。镀层厚度0.04-0.1um。太薄，反射率低；太厚，附着力差，易脱落。厚度0.04时反射率为90%电抛：1）200mm-1000mm,即便是直径再大些,也不算太大。不锈钢抛光件，这些尺寸的物件是普通活。超过两米直径的容器，因为化学抛光的池子要将近三米高，要设立吊具，所以总觉得两米以上的物件才算得上是大件。2）要求镜面。这倒不难，制作不锈钢罐子的不锈钢板材，其表面本来就不十分粗糙。如果表面没有很厚的氧化皮，可以直接用布轮粗抛，随后进行细抛精抛，便可达到1花12以上的镜面光亮度。3）无抛光痕迹。这一条麻烦。用机械抛光，即布轮抛光，可以抛亮，但最后也会有轮印痕迹，无论如何，再高的工匠也不会不留痕迹。但就此要求，抛光技术早已有了对策，那就是要用化学抛光或电化学抛光。化抛不需电抛的直流电源，设备简单，但是化抛抛光液的配方，比电抛抛光液多好几种药品，操作温度也高，其施工成本大大高于电抛。另则，电抛效果大大好于化抛。如果这个活计是批量生产，完全可以自己设立一套抛光设备，因为不锈钢抛光技术已经成熟，不难掌握。烫金烫金亦作“烫印”。一种印刷装饰工艺。将金属印版加热，施箔，在印刷品上压印出金色文字或图案。随着烫印箔及包装行业的飞速发展，电化铝烫金的应用越来越广泛1.基本解释1.[gilding;bronzing]∶书籍封面用真金烫字2.[goldblocking]∶用雕刻的浮凸版(如在封面)压金箔概念介绍如：图书封面烫金，礼品盒烫金，烟、酒、服...
