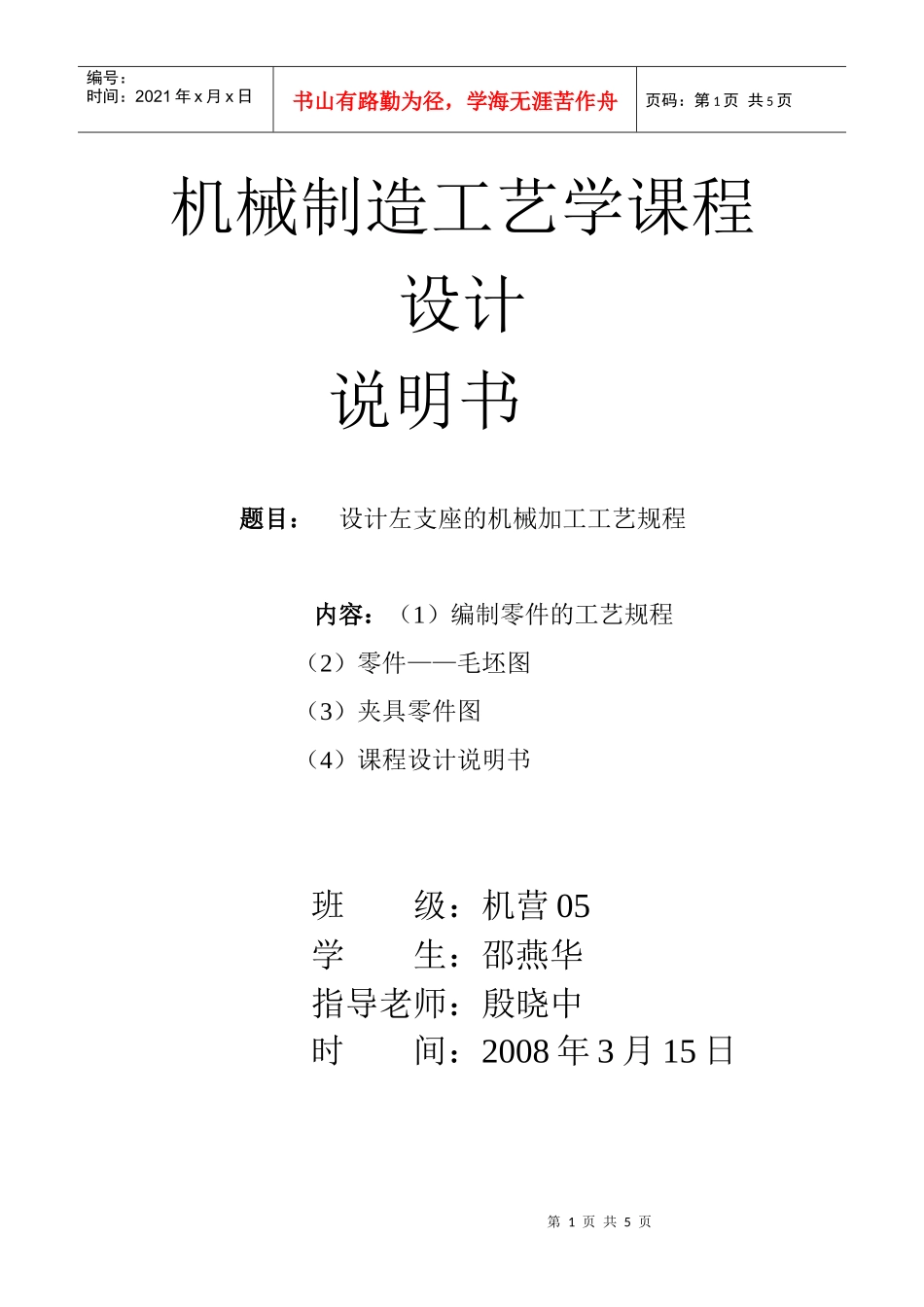

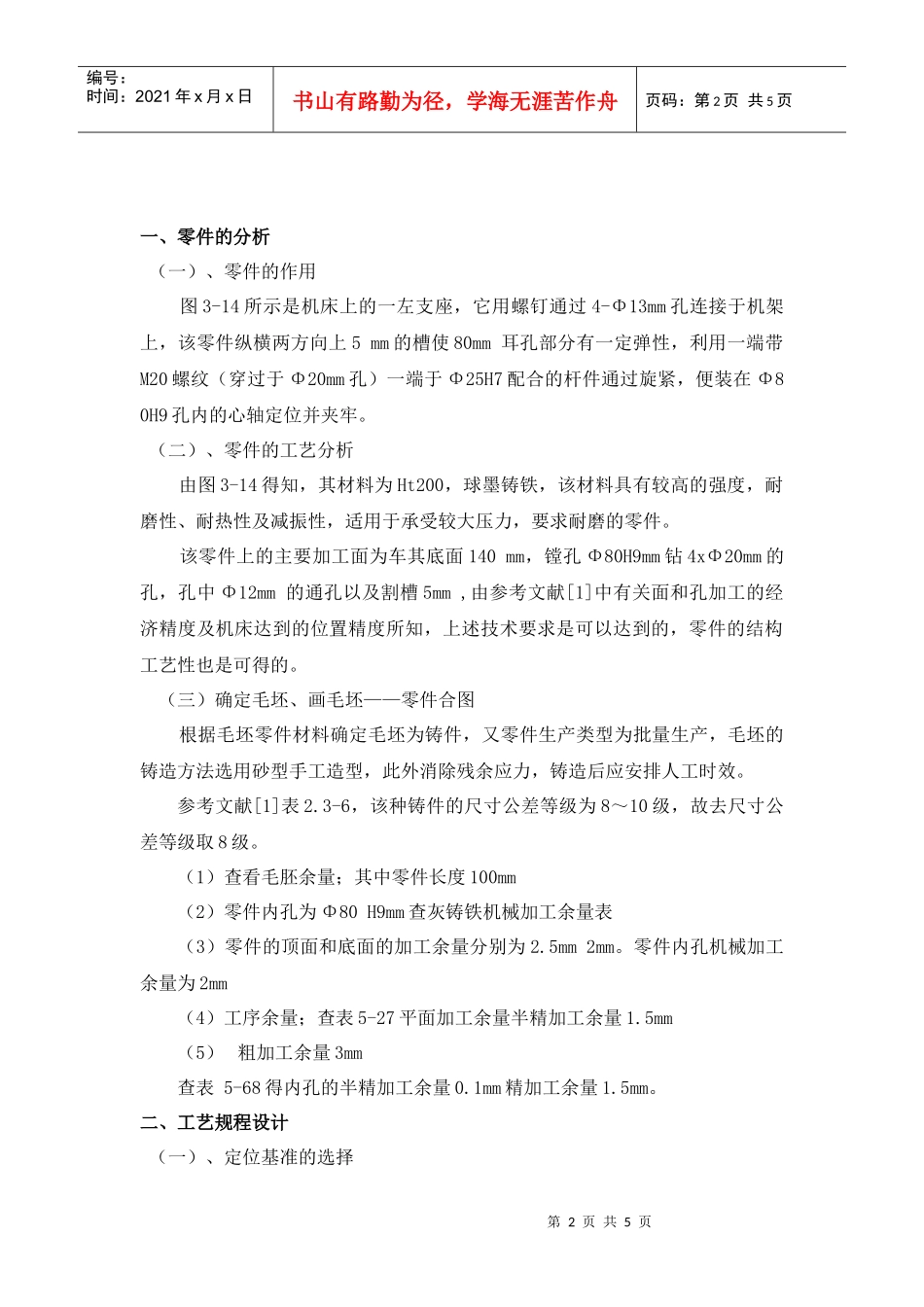

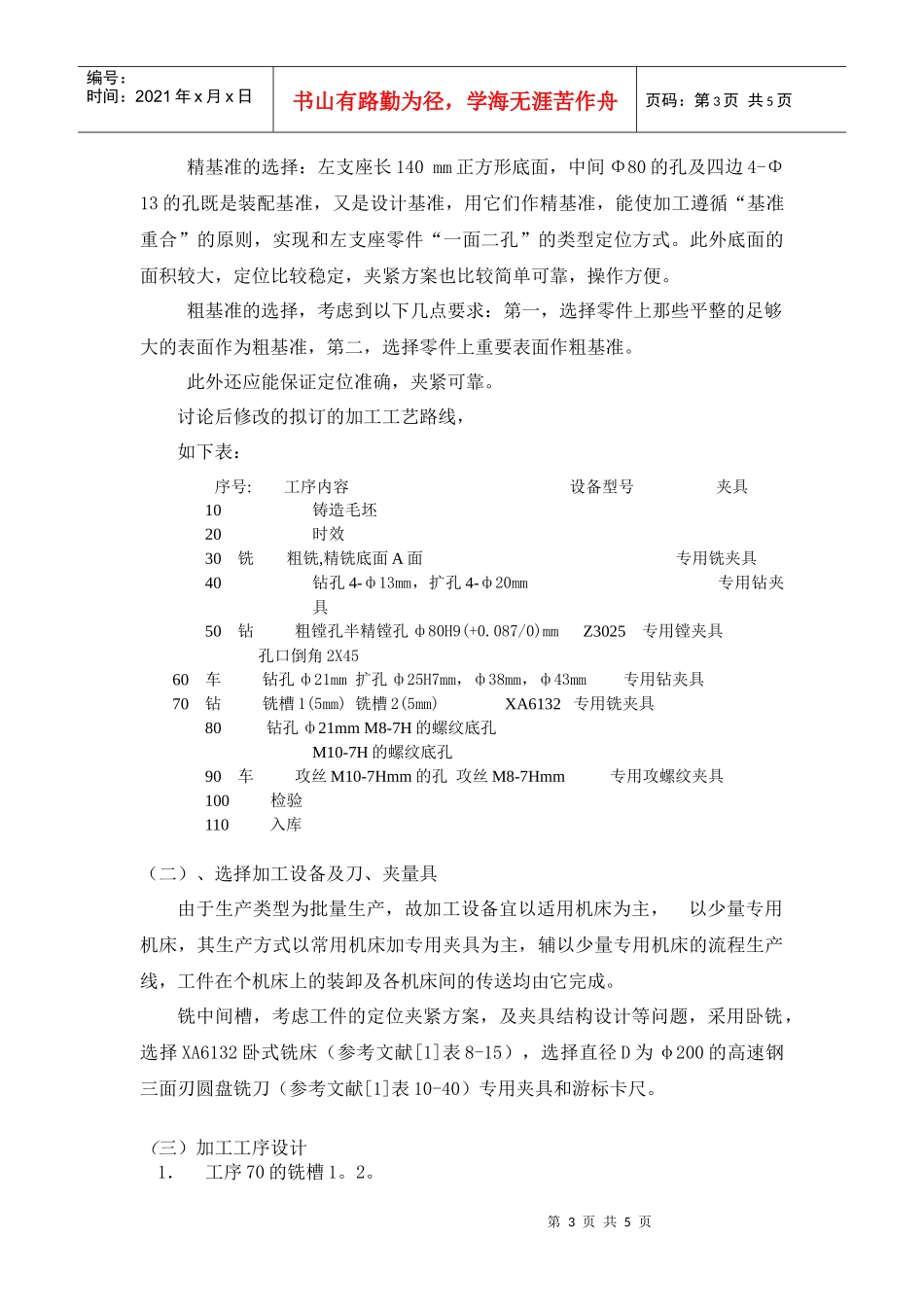

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页机械制造工艺学课程设计说明书题目：设计左支座的机械加工工艺规程内容：（1）编制零件的工艺规程（2）零件——毛坯图（3）夹具零件图（4）课程设计说明书班级：机营05学生：邵燕华指导老师：殷晓中时间：2008年3月15日第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页一、零件的分析（一）、零件的作用图3-14所示是机床上的一左支座，它用螺钉通过4-Φ13mm孔连接于机架上，该零件纵横两方向上5mm的槽使80mm耳孔部分有一定弹性，利用一端带M20螺纹（穿过于Φ20mm孔）一端于Φ25H7配合的杆件通过旋紧，便装在Φ80H9孔内的心轴定位并夹牢。（二）、零件的工艺分析由图3-14得知，其材料为Ht200，球墨铸铁，该材料具有较高的强度，耐磨性、耐热性及减振性，适用于承受较大压力，要求耐磨的零件。该零件上的主要加工面为车其底面140mm，镗孔Φ80H9mm钻4xΦ20mm的孔，孔中Φ12mm的通孔以及割槽5mm,由参考文献[1]中有关面和孔加工的经济精度及机床达到的位置精度所知，上述技术要求是可以达到的，零件的结构工艺性也是可得的。（三）确定毛坯、画毛坯——零件合图根据毛坯零件材料确定毛坯为铸件，又零件生产类型为批量生产，毛坯的铸造方法选用砂型手工造型，此外消除残余应力，铸造后应安排人工时效。参考文献[1]表2.3-6，该种铸件的尺寸公差等级为8～10级，故去尺寸公差等级取8级。（1）查看毛胚余量；其中零件长度100mm（2）零件内孔为Φ80H9mm查灰铸铁机械加工余量表（3）零件的顶面和底面的加工余量分别为2.5mm2mm。零件内孔机械加工余量为2mm（4）工序余量；查表5-27平面加工余量半精加工余量1.5mm（5）粗加工余量3mm查表5-68得内孔的半精加工余量0.1mm精加工余量1.5mm。二、工艺规程设计（一）、定位基准的选择第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页精基准的选择：左支座长140mm正方形底面，中间Φ80的孔及四边4-Φ13的孔既是装配基准，又是设计基准，用它们作精基准，能使加工遵循“基准重合”的原则，实现和左支座零件“一面二孔”的类型定位方式。此外底面的面积较大，定位比较稳定，夹紧方案也比较简单可靠，操作方便。粗基准的选择，考虑到以下几点要求：第一，选择零件上那些平整的足够大的表面作为粗基准，第二，选择零件上重要表面作粗基准。此外还应能保证定位准确，夹紧可靠。讨论后修改的拟订的加工工艺路线，如下表：序号:工序内容设备型号夹具10铸造毛坯20时效30铣粗铣,精铣底面A面专用铣夹具40钻孔4-ф13mm，扩孔4-ф20mm专用钻夹具50钻粗镗孔半精镗孔ф80H9(+0.087/0)mmZ3025专用镗夹具孔口倒角2X4560车钻孔ф21mm扩孔ф25H7mm，ф38mm，ф43mm专用钻夹具70钻铣槽1(5mm)铣槽2(5mm)XA6132专用铣夹具80钻孔ф21mmM8-7H的螺纹底孔M10-7H的螺纹底孔90车攻丝M10-7Hmm的孔攻丝M8-7Hmm专用攻螺纹夹具100检验110入库（二）、选择加工设备及刀、夹量具由于生产类型为批量生产，故加工设备宜以适用机床为主，以少量专用机床，其生产方式以常用机床加专用夹具为主，辅以少量专用机床的流程生产线，工件在个机床上的装卸及各机床间的传送均由它完成。铣中间槽，考虑工件的定位夹紧方案，及夹具结构设计等问题，采用卧铣，选择XA6132卧式铣床（参考文献[1]表8-15），选择直径D为φ200的高速钢三面刃圆盘铣刀（参考文献[1]表10-40）专用夹具和游标卡尺。（三）加工工序设计1．工序70的铣槽1。2。第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页参考文献【1】表2.4－3.8并参考XA6132机床说明书。取铣槽1进给量f＝0.3mm/r参考文献【1】表2－4－4，用插入法求得铣槽1的削速度v=27.7m/min.由此算出转速为n=1000v/3.14d=(1000*27.7)/(3.14*5)=320r|min按机床实际转速取n=450r/min.则实际切削速度v=(3.14*5*450)/1000=31.3n(四)夹具设计1.设计的夹具为第70道工序－铣槽1，2。该夹具适用于XA6132卧式铣床，选择A面与加工的为定位基准。按照基准重...
