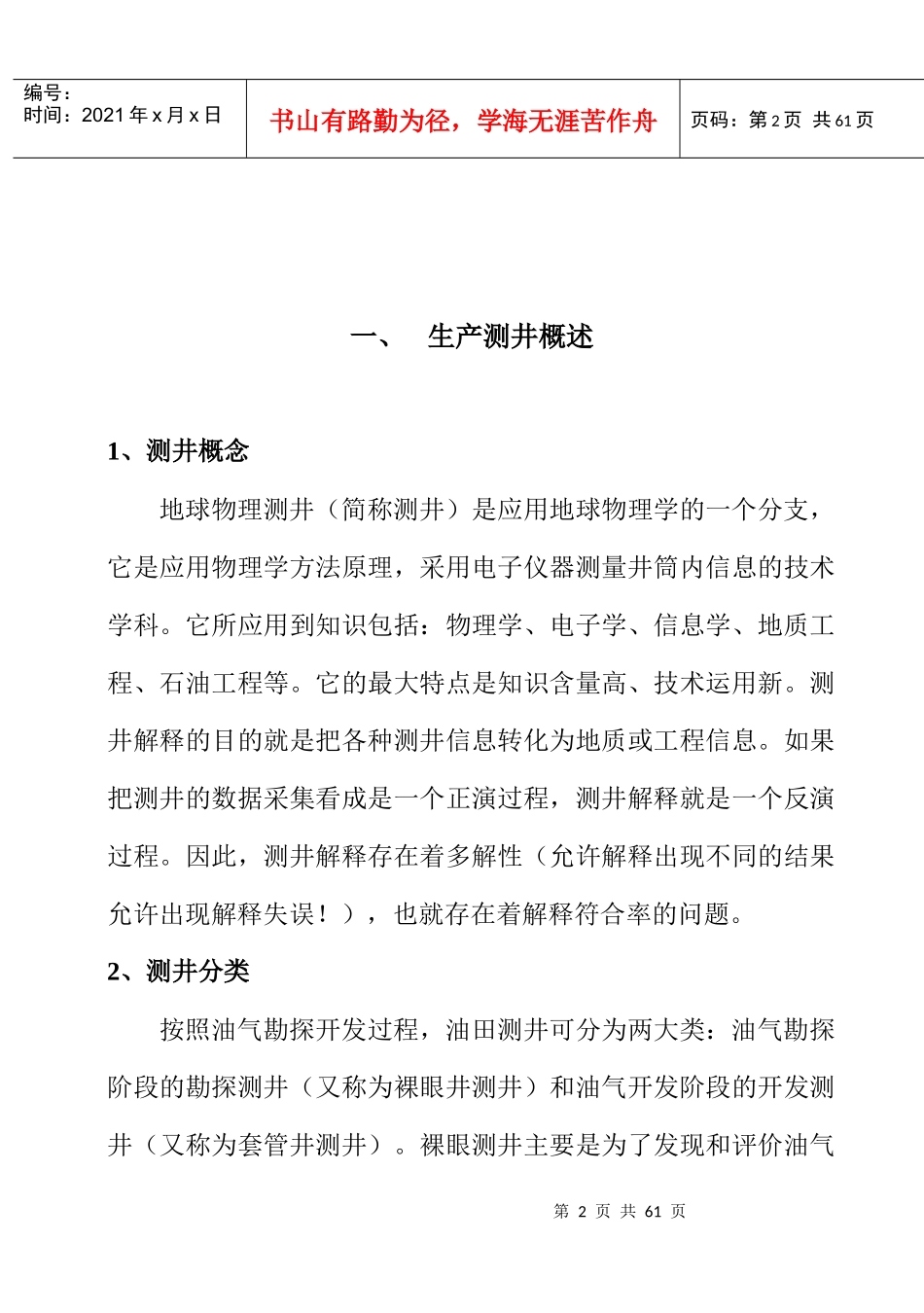

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页目录一、生产测井概述二、吸水剖面测井三、吸水剖面测井资料处理与解释四、产出剖面测井介绍五、井内流体的流动特性六、自喷井（气举井）产出剖面测井七、抽油井环空测井八、产出剖面测井资料的应用第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页一、生产测井概述1、测井概念地球物理测井（简称测井）是应用地球物理学的一个分支，它是应用物理学方法原理，采用电子仪器测量井筒内信息的技术学科。它所应用到知识包括：物理学、电子学、信息学、地质工程、石油工程等。它的最大特点是知识含量高、技术运用新。测井解释的目的就是把各种测井信息转化为地质或工程信息。如果把测井的数据采集看成是一个正演过程，测井解释就是一个反演过程。因此，测井解释存在着多解性（允许解释出现不同的结果允许出现解释失误！），也就存在着解释符合率的问题。2、测井分类按照油气勘探开发过程，油田测井可分为两大类：油气勘探阶段的勘探测井（又称为裸眼井测井）和油气开发阶段的开发测井（又称为套管井测井）。裸眼测井主要是为了发现和评价油气第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页层的储集性质及生产能力。套管井测井主要是为了监视和分析油气层的开发动态及生产状况。勘探测井吸水剖面测井测井生产动态测井开发测井油层监视测井产出剖面测井钻采工程测井3、生产测井油田开发测井技术是由生产动态测井、油层监视测井和钻采工程测井三部分组成。我们主要讨论开发测井中的生产测井，也就是两个剖面测井。在油层投入生产以后，其管理对采收率影响很大。如是分层开采，还是合层开采？是分层注水，还是笼统注水？油井投产后各生产层段产量是多少，是否达到了预期的产量？要否需要进行措施改造？这些问题对采收率都有着极其重要的影响。充分利用好生产测井资料能为提高采收率提供很大的帮助。它能够解决以下问题：(1)生产井的产出剖面，确定各小层产液性质和产量。第4页共61页第3页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共61页(2)注水井的吸水剖面，确定各小层的相对吸水和绝对吸水量。(3)掌握生产井的水浸和漏失情况。(4)了解各层压力的消耗情况。(5)及时掌握强吸水层（主力吸水层、“贼层”）的吸水状况，避免出现单层突进的现象。(6)及时掌握井下的温度、压力和流体类型及流动情况。二、吸水剖面测井1、注入剖面测井注入剖面测井是油气藏开发中重要监测技术，它与靠补充能量开发油气藏的开发工作的全过程紧密相连；要保持油藏压力，就必须不断的向油层注入流体，要保证流体注入目的层，就必须不断的监测流体的注入方向和注入量；在注入井正常生产条件下利用注入剖面测井资料，可以获得各注入层注入流体状况、温度压力特性等，可以分析漏失、窜槽、变径等管柱问题；进而可得第5页共61页第4页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共61页到有关油藏地质的诸多参数；充分发挥注入剖面测井资料解释的作用，可解决重要的油藏、地质、工程等多方面的问题。注入剖面从注入介质看，可分为注水、注气（天然气、水蒸汽等）、注聚合物等三大类。目前，注入剖面适用最多、应用最广的是注水剖面（习惯上称为吸水剖面测井）。2000年中石化共测注水剖面24000多井次。2、吸水剖面测井仪器吸水剖面测井目前主要采用的是放射性同位素示踪测量。井下仪器的更新换代非常迅速。从初期的同位素+磁定位两参数测量，发展到九十年代中后期普遍采用的同位素+井温+磁定位三参数测量。进入新世纪以后，各油田都在发展同位素+井温+流量+压力+磁定位的五参数测井系列。吸水剖面三参数组合测井仪井下仪器串的联结图为：电缆头接箍定位器伽马仪井温仪加重杆井下仪器性能见表1。表1国产吸水剖面三参数井下仪器性能仪览表测井仪器外径长度重量耐温耐压精度分辨率第6页共61页第5页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：...
