10KV电力电缆技术规范书VIP免费

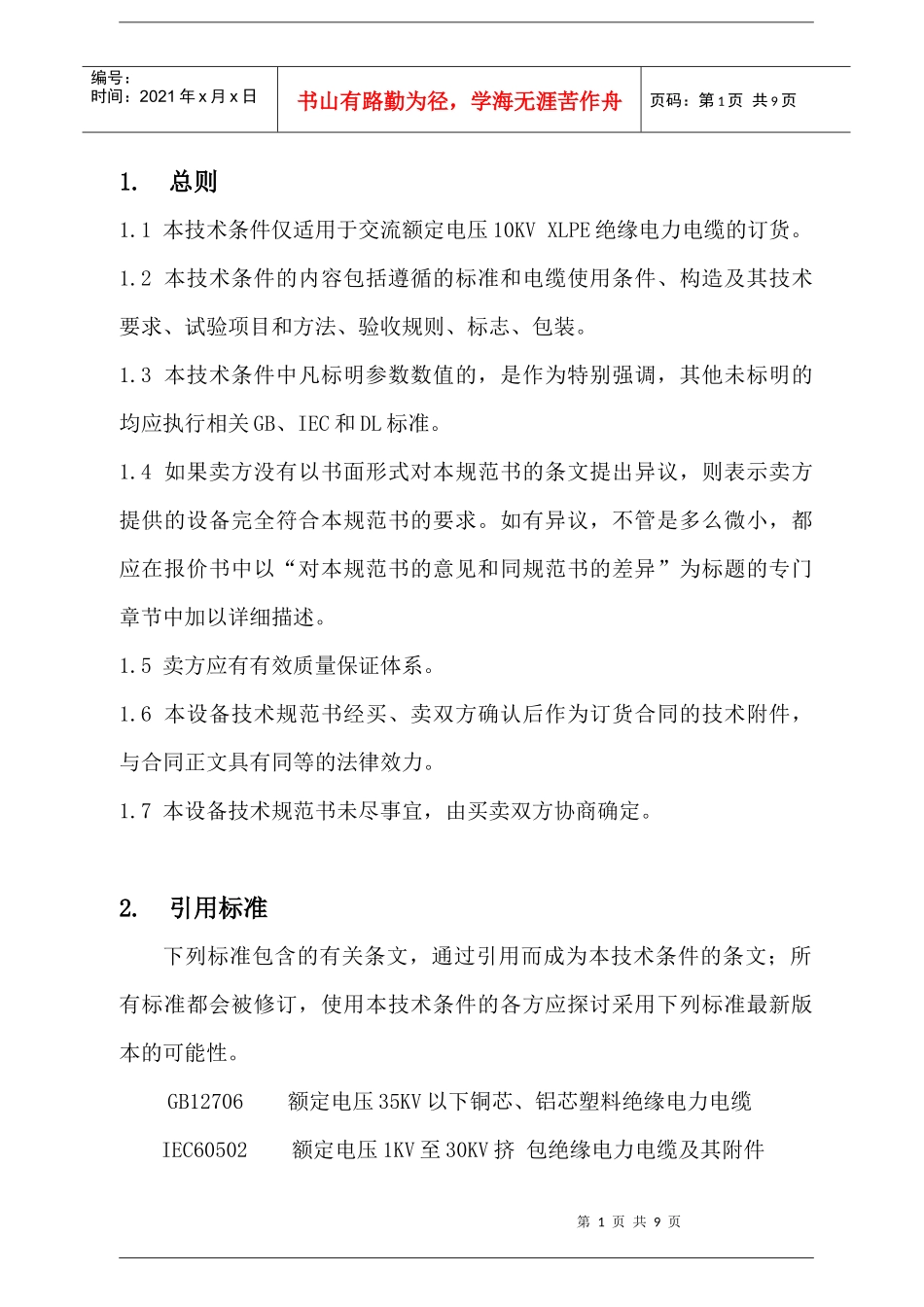

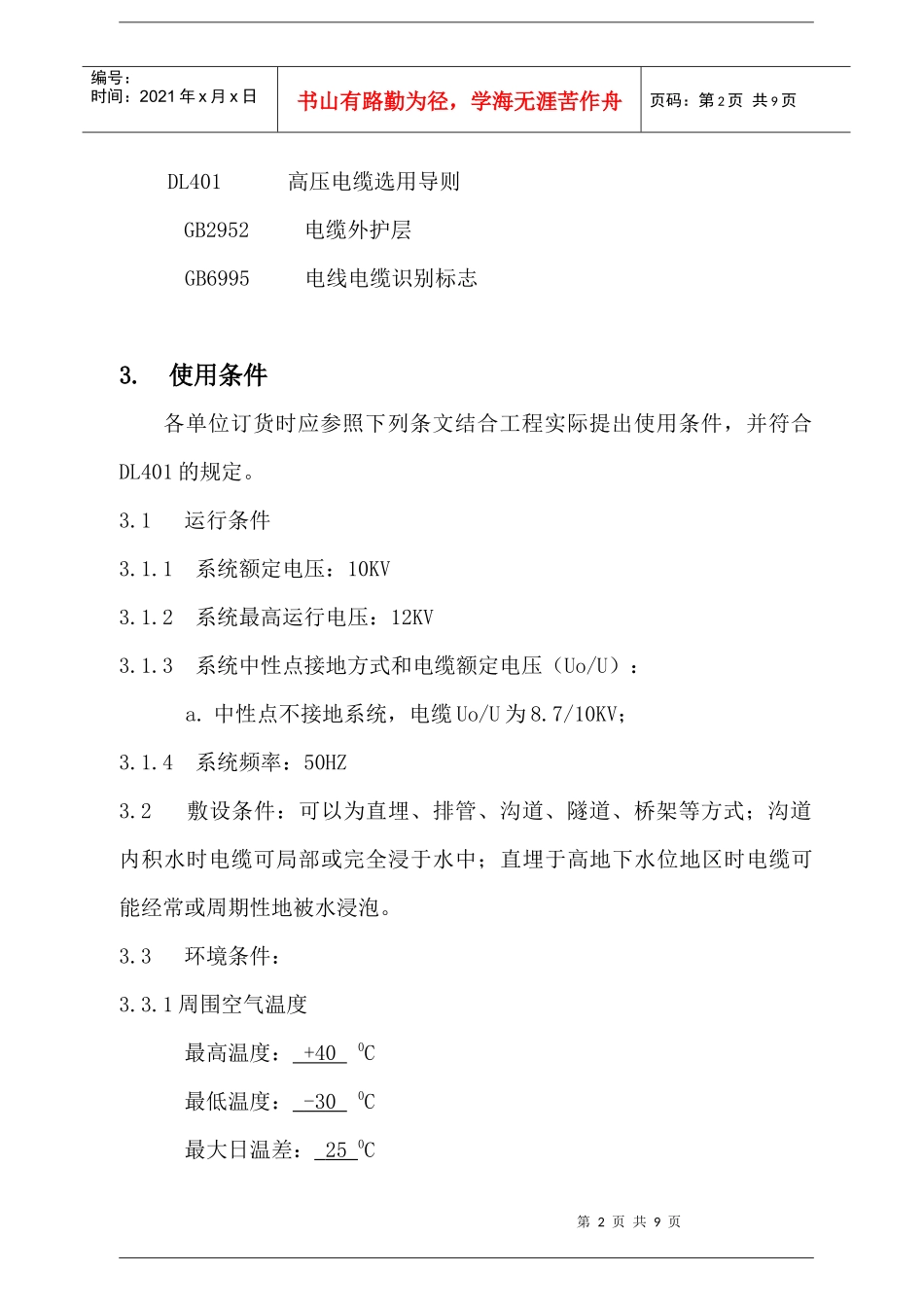

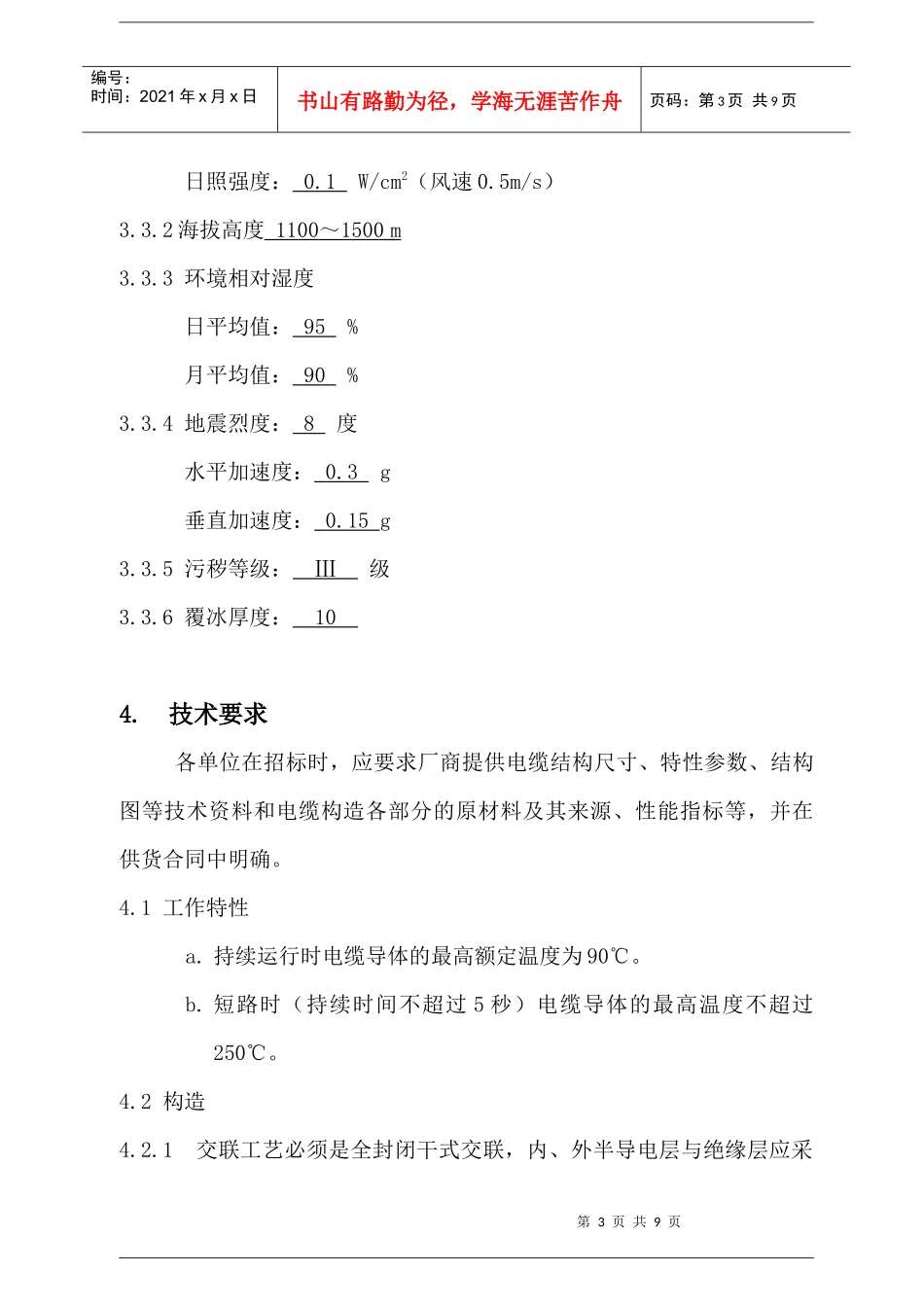

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页1.总则1.1本技术条件仅适用于交流额定电压10KVXLPE绝缘电力电缆的订货。1.2本技术条件的内容包括遵循的标准和电缆使用条件、构造及其技术要求、试验项目和方法、验收规则、标志、包装。1.3本技术条件中凡标明参数数值的，是作为特别强调，其他未标明的均应执行相关GB、IEC和DL标准。1.4如果卖方没有以书面形式对本规范书的条文提出异议，则表示卖方提供的设备完全符合本规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对本规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.5卖方应有有效质量保证体系。1.6本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.7本设备技术规范书未尽事宜，由买卖双方协商确定。2.引用标准下列标准包含的有关条文，通过引用而成为本技术条件的条文；所有标准都会被修订，使用本技术条件的各方应探讨采用下列标准最新版本的可能性。GB12706额定电压35KV以下铜芯、铝芯塑料绝缘电力电缆IEC60502额定电压1KV至30KV挤包绝缘电力电缆及其附件第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页DL401高压电缆选用导则GB2952电缆外护层GB6995电线电缆识别标志3.使用条件各单位订货时应参照下列条文结合工程实际提出使用条件，并符合DL401的规定。3.1运行条件3.1.1系统额定电压：10KV3.1.2系统最高运行电压：12KV3.1.3系统中性点接地方式和电缆额定电压（Uo/U）：a.中性点不接地系统，电缆Uo/U为8.7/10KV；3.1.4系统频率：50HZ3.2敷设条件：可以为直埋、排管、沟道、隧道、桥架等方式；沟道内积水时电缆可局部或完全浸于水中；直埋于高地下水位地区时电缆可能经常或周期性地被水浸泡。3.3环境条件：3.3.1周围空气温度最高温度：+400C最低温度：-300C最大日温差：250C第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页日照强度：0.1W/cm2（风速0.5m/s）3.3.2海拔高度1100～1500m3.3.3环境相对湿度日平均值：95%月平均值：90%3.3.4地震烈度：8度水平加速度：0.3g垂直加速度：0.15g3.3.5污秽等级：Ⅲ级3.3.6覆冰厚度：104.技术要求各单位在招标时，应要求厂商提供电缆结构尺寸、特性参数、结构图等技术资料和电缆构造各部分的原材料及其来源、性能指标等，并在供货合同中明确。4.1工作特性a.持续运行时电缆导体的最高额定温度为90℃。b.短路时（持续时间不超过5秒）电缆导体的最高温度不超过250℃。4.2构造4.2.1交联工艺必须是全封闭干式交联，内、外半导电层与绝缘层应采第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页用三层共挤。4.2.2导体a.导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线；b.导体应采用胶合圆形紧压线芯，紧压系数不小于0.94.2.3绝缘a.绝缘标称厚度4.5mm，绝缘厚度平均值不小于标称值。任一最小厚度测量值应不小于标称值的90%；b.绝缘偏心度[（最大厚度-最小厚度）/最大厚度]应不大于10%。4.2.4导体屏蔽a.导体屏蔽为交联挤包半导电层，半导电层应均匀地包覆在导体上，表面应光滑，无明显绞线凸纹，不应有尖角、颗粒、烧焦或擦伤的痕迹；b.导体屏蔽标称厚度应为0.8mm，厚度偏差不超过±0.1mm。4.2.5绝缘屏蔽a.绝缘屏蔽为交联挤包半导电层，半导电层应均匀地包覆在绝缘表面，表面应光滑，不得有尖角、颗粒、烧焦或擦伤的痕迹。绝缘屏蔽可选用可剥离型；b.绝缘屏蔽标称厚度应为0.8mm，厚度偏差不超过±0.1mm。c.三芯电缆绝缘屏蔽与金属屏蔽层之间应有沿缆芯纵向（黄绿第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页红）相色标志带。4.2.6金属屏蔽4.2.6.1金属屏蔽截面应满足短路电流容量要求。4.2.6.2导体截面为500mm2及以上电缆的金属屏蔽层应采用铜丝屏蔽构成，其它可采用铜带构成。铜丝、铜带的连接应采用电焊或银焊，不允许采用锡焊或机械塔接。4.2.6.3铜丝屏...
