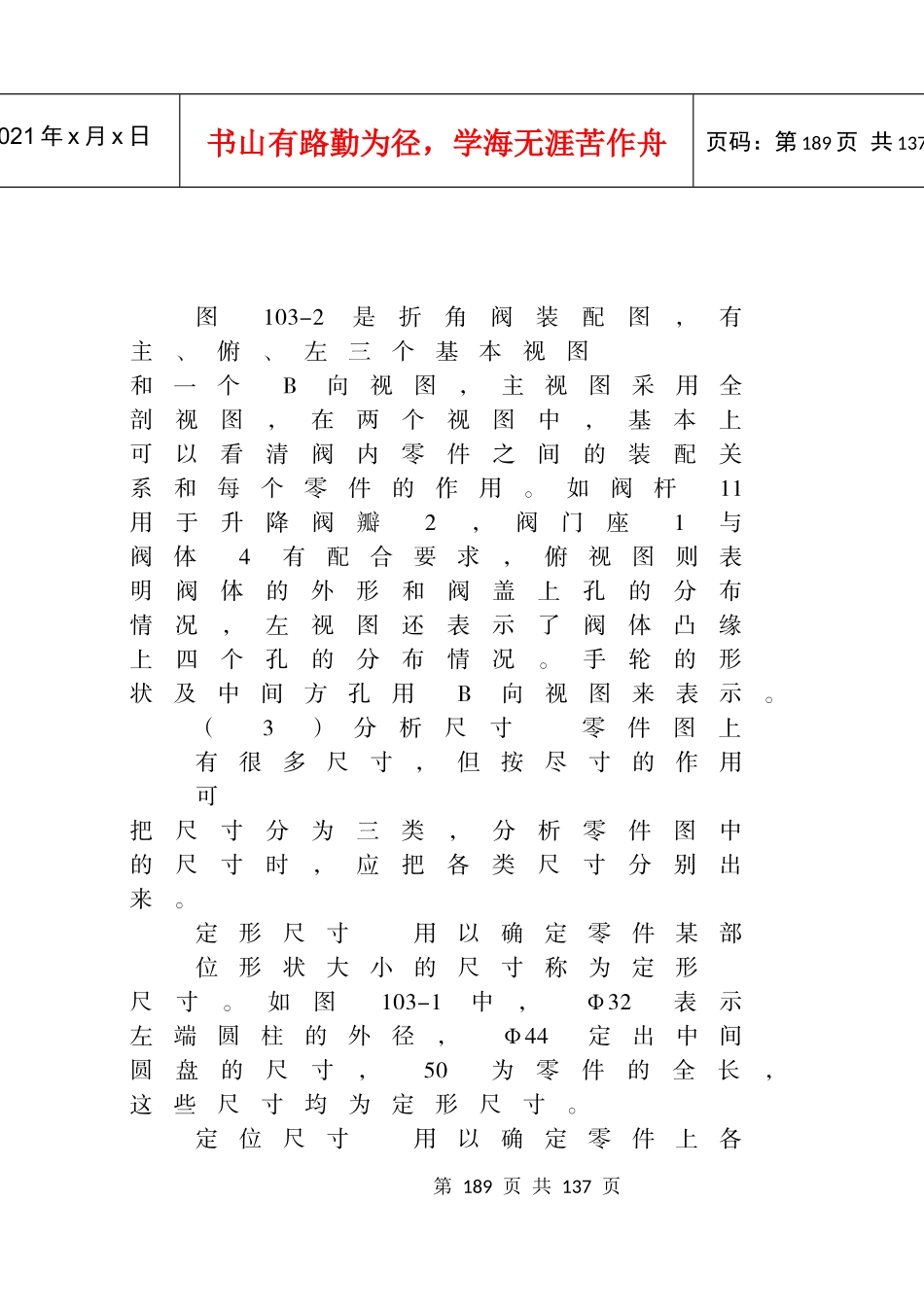

第187页共137页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第187页共137第188页共137页第187页共137页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第188页共137第189页共137页第188页共137页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第189页共137图103-2是折角阀装配图，有主、俯、左三个基本视图和一个B向视图，主视图采用全剖视图，在两个视图中，基本上可以看清阀内零件之间的装配关系和每个零件的作用。如阀杆11用于升降阀瓣2，阀门座1与阀体4有配合要求，俯视图则表明阀体的外形和阀盖上孔的分布情况，左视图还表示了阀体凸缘上四个孔的分布情况。手轮的形状及中间方孔用B向视图来表示。（3）分析尺寸零件图上有很多尺寸，但按尽寸的作用可把尺寸分为三类，分析零件图中的尺寸时，应把各类尺寸分别出来。定形尺寸用以确定零件某部位形状大小的尺寸称为定形尺寸。如图103-1中，Ф32表示左端圆柱的外径，Ф44定出中间圆盘的尺寸，50为零件的全长，这些尺寸均为定形尺寸。定位尺寸用以确定零件上各第190页共137页第189页共137页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第190页共137部位相对位置的尺寸称为定位尺寸。如图103-1中，尺寸10用以确定沉孔的位置，尺寸28用来确定Ф44圆盘的位置，此二尺寸均为定位尺寸；总体尺寸确定部件总高、总长、总宽的尺寸，多用于装配图中。在装配图中，尺寸主要表示装配体的外形、重要零件的装配关系、安装和规格尺寸，如图103-2中，尺寸285-310为外形尺寸，公称直径Ф35为规格尺寸，Ф85、Ф90为安装尺寸。（4）读技术要求零件图和装配图中都注有技术要求，这是读图的重要内容之一，零件图上的技术要求一般包括表面粗糙度、尺寸公差、热处理要求等；装配图上则标注配合代号和用文字说明的机器设备的规格、装配要求、验收条件和使用规则等。看化工设备图和一般机械图一样，首先阅读标题栏，然后分析视图，分析尺寸及技术要求。下面我们以图103-3反应罐装第191页共137页第190页共137页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第191页共137配图为例来说明化工设备图第192页共137页第191页共137页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第192页共137的看图方法和步骤。①概括了解首先阅读标题栏、明细表、接管口表、技术特性表和技术要求等内容，从而概括了解到图样表达的是一个带夹套的反应罐。其公称容积是2.5m3，组成这部设备的零件共51种；设备上装接了十种规格和不同用途的接管，还采用了用机械传动的搅拌装置和机械密封装置，搅拌器的转速、功率、工作压力，工作温度和传热面积在表格和技术要求中都一一作了说明。②分析视图图样中采用了主视图和俯视图，另有五个放大的局部剖视图。主视图采用了全剖视和旋转画法，表达了设备的内外结构，俯视图采用的是拆卸画法，表达设备各接管和支座的位置；三个局部放大剖视图分别表达了几个接管、压料管及其管束的尺寸细节及与设备本体的装配关系。③零、部件分析设备所用的电动机、减速机等都是定型第193页共137页第192页共137页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第193页共137机电产品，图样上只画出了它们的大致外形。一些非标准零、部件，如非标人孔、压料管等和大量的零部件，可通过非标零、部件图和有关技术标准，了解它们的形状和结构。有些简单的零、部件，在其局部放大图中已表达清楚，例如管夹口，是非标准件，A-A局部放大剖视图已将其结构形状，尺寸大小以及和相邻零、部件的联接方式表达清楚；又如b、c、d、f四个接管，通过E-E、D-D、B-B、C-C四个局部放大剖视图已将它们补充表达出来。④设备分析通过以上分析可知，此反应罐，可以用在以液体为原料的化工操作；反应罐的加料管b、e深入罐内，压料管11设计成可抽成或插进的形式，必须在不拆卸设备大盖的情况下进行拆换，人孔C是为了安装压料管和搅拌器及检查罐内情况而设。3-104材料的性质有哪些？（1）、物理性能第194页共137页第193页共137页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第194页共137①密度（r）指单位体积物体的重量，单位是克/厘米3，材料不...
