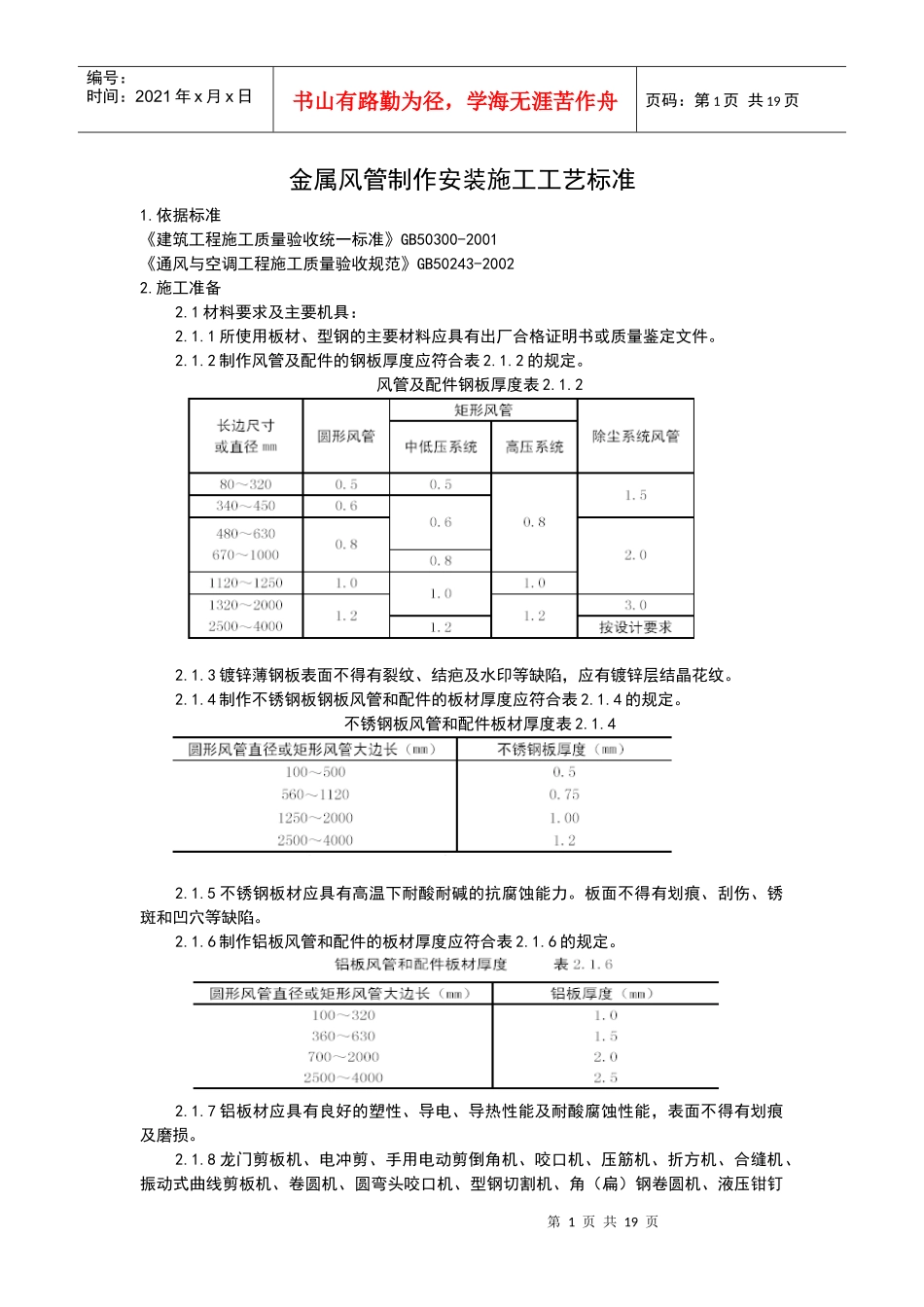

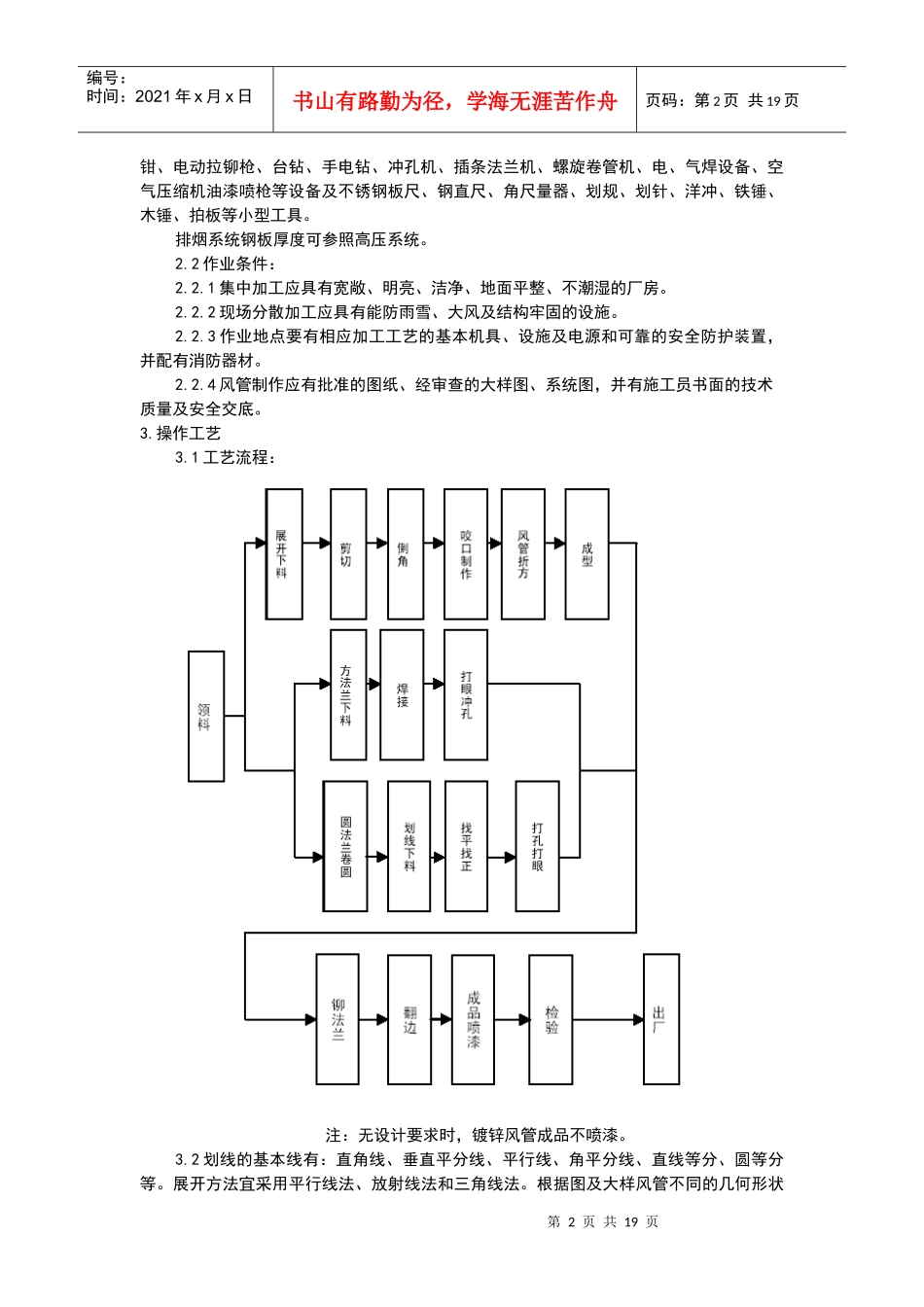

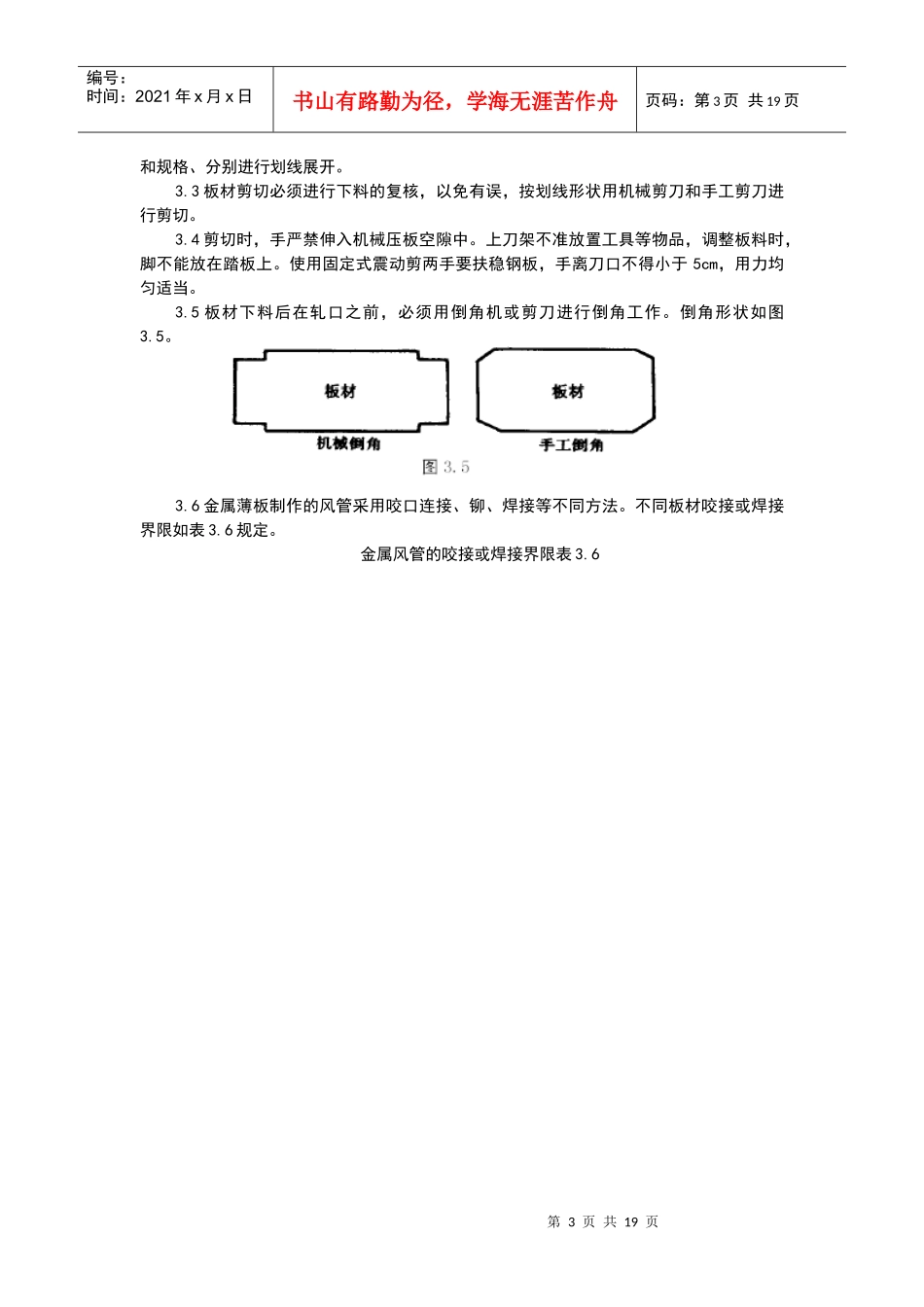

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页金属风管制作安装施工工艺标准1.依据标准《建筑工程施工质量验收统一标准》GB50300-2001《通风与空调工程施工质量验收规范》GB50243-20022.施工准备2.1材料要求及主要机具：2.1.1所使用板材、型钢的主要材料应具有出厂合格证明书或质量鉴定文件。2.1.2制作风管及配件的钢板厚度应符合表2.1.2的规定。风管及配件钢板厚度表2.1.22.1.3镀锌薄钢板表面不得有裂纹、结疤及水印等缺陷，应有镀锌层结晶花纹。2.1.4制作不锈钢板钢板风管和配件的板材厚度应符合表2.1.4的规定。不锈钢板风管和配件板材厚度表2.1.42.1.5不锈钢板材应具有高温下耐酸耐碱的抗腐蚀能力。板面不得有划痕、刮伤、锈斑和凹穴等缺陷。2.1.6制作铝板风管和配件的板材厚度应符合表2.1.6的规定。2.1.7铝板材应具有良好的塑性、导电、导热性能及耐酸腐蚀性能，表面不得有划痕及磨损。2.1.8龙门剪板机、电冲剪、手用电动剪倒角机、咬口机、压筋机、折方机、合缝机、振动式曲线剪板机、卷圆机、圆弯头咬口机、型钢切割机、角（扁）钢卷圆机、液压钳钉第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页钳、电动拉铆枪、台钻、手电钻、冲孔机、插条法兰机、螺旋卷管机、电、气焊设备、空气压缩机油漆喷枪等设备及不锈钢板尺、钢直尺、角尺量器、划规、划针、洋冲、铁锤、木锤、拍板等小型工具。排烟系统钢板厚度可参照高压系统。2.2作业条件：2.2.1集中加工应具有宽敞、明亮、洁净、地面平整、不潮湿的厂房。2.2.2现场分散加工应具有能防雨雪、大风及结构牢固的设施。2.2.3作业地点要有相应加工工艺的基本机具、设施及电源和可靠的安全防护装置，并配有消防器材。2.2.4风管制作应有批准的图纸、经审查的大样图、系统图，并有施工员书面的技术质量及安全交底。3.操作工艺3.1工艺流程：注：无设计要求时，镀锌风管成品不喷漆。3.2划线的基本线有：直角线、垂直平分线、平行线、角平分线、直线等分、圆等分等。展开方法宜采用平行线法、放射线法和三角线法。根据图及大样风管不同的几何形状第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页和规格、分别进行划线展开。3.3板材剪切必须进行下料的复核，以免有误，按划线形状用机械剪刀和手工剪刀进行剪切。3.4剪切时，手严禁伸入机械压板空隙中。上刀架不准放置工具等物品，调整板料时，脚不能放在踏板上。使用固定式震动剪两手要扶稳钢板，手离刀口不得小于5cm，用力均匀适当。3.5板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。倒角形状如图3.5。3.6金属薄板制作的风管采用咬口连接、铆、焊接等不同方法。不同板材咬接或焊接界限如表3.6规定。金属风管的咬接或焊接界限表3.6第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页3.6.3铆钉连接时，必须使铆钉中心线垂直于板面，铆钉头应把板材压紧，使板缝密合密合并且铆钉排列整齐、均匀。板材之间铆接，一般中间可不加垫料，设计有规定时，按设计要求进行。3.7咬口连接根据使用范围选择咬口形式。适用范围可参照表3.7。第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页3.8咬口时手指距滚轮护壳不小于5cm，手柄不准放在咬口机轨道上，扶稳板料。3.9咬口后的板料将画好的折方线放在折方机上，置于下模的中心线。操作时使机械上刀片中心线与下模中心线重合，折成所需要的角度。3.10折方时应互相配合并与折方机保持一定距离，以免被翻转的钢板或配重碰伤。3.11制作圆风管时，将咬口两端拍成圆弧状放在卷圆机上圈圆，按风管圆径规格适当调整上、下辊间距，操作时，手不得直接推送钢板。3.12折方或卷圆后的钢板用合口机或手工进行合缝。操作时，用力均匀，不宜过重。单、双口确实咬合，无胀裂和半咬口现象。3.13法兰加工：3.13.1矩形风管法兰加工：3.13.1.1方法兰由四根角钢组焊而成，划料下料时应注意使焊成后的法兰内径不能小于风管的外...
