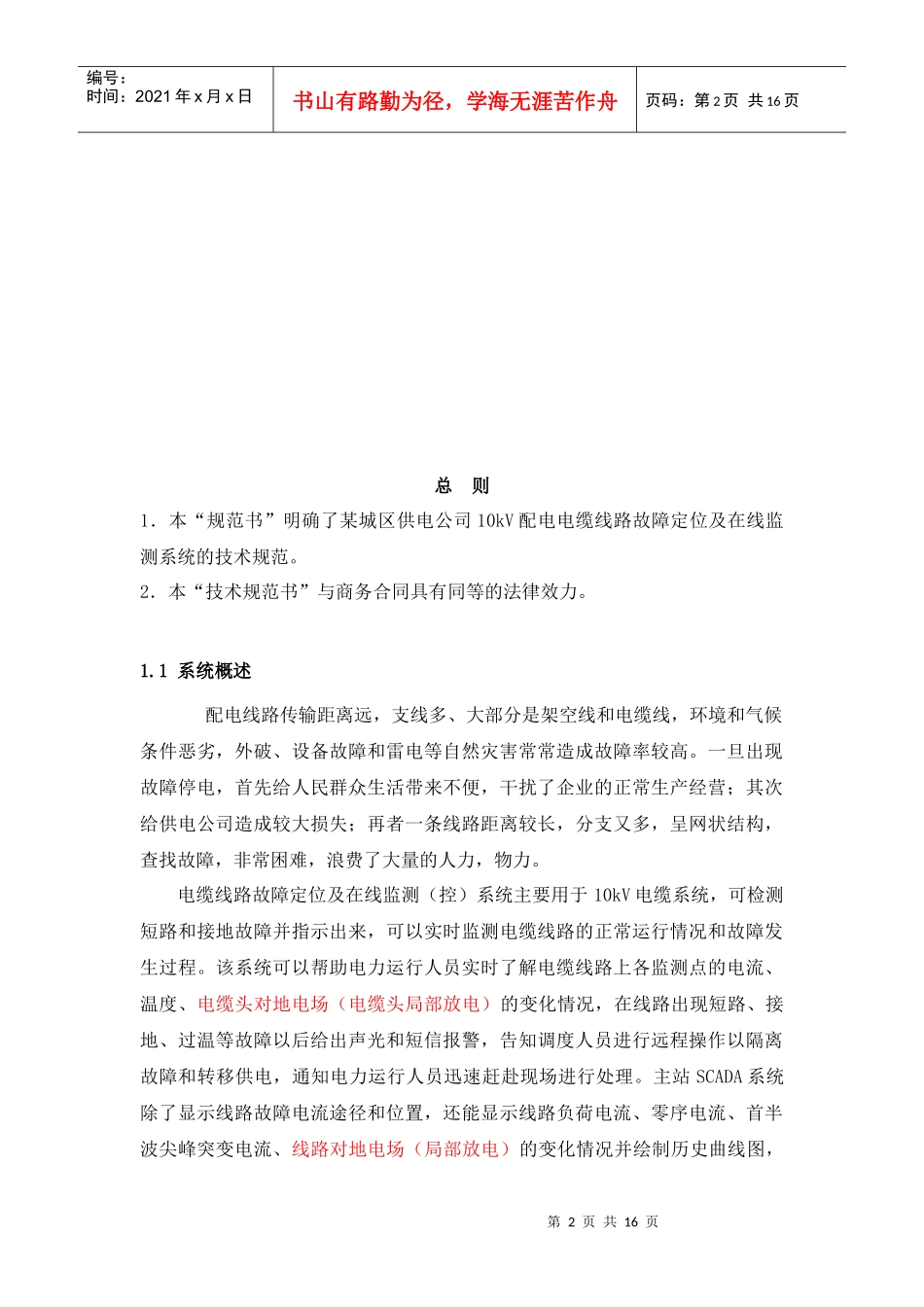

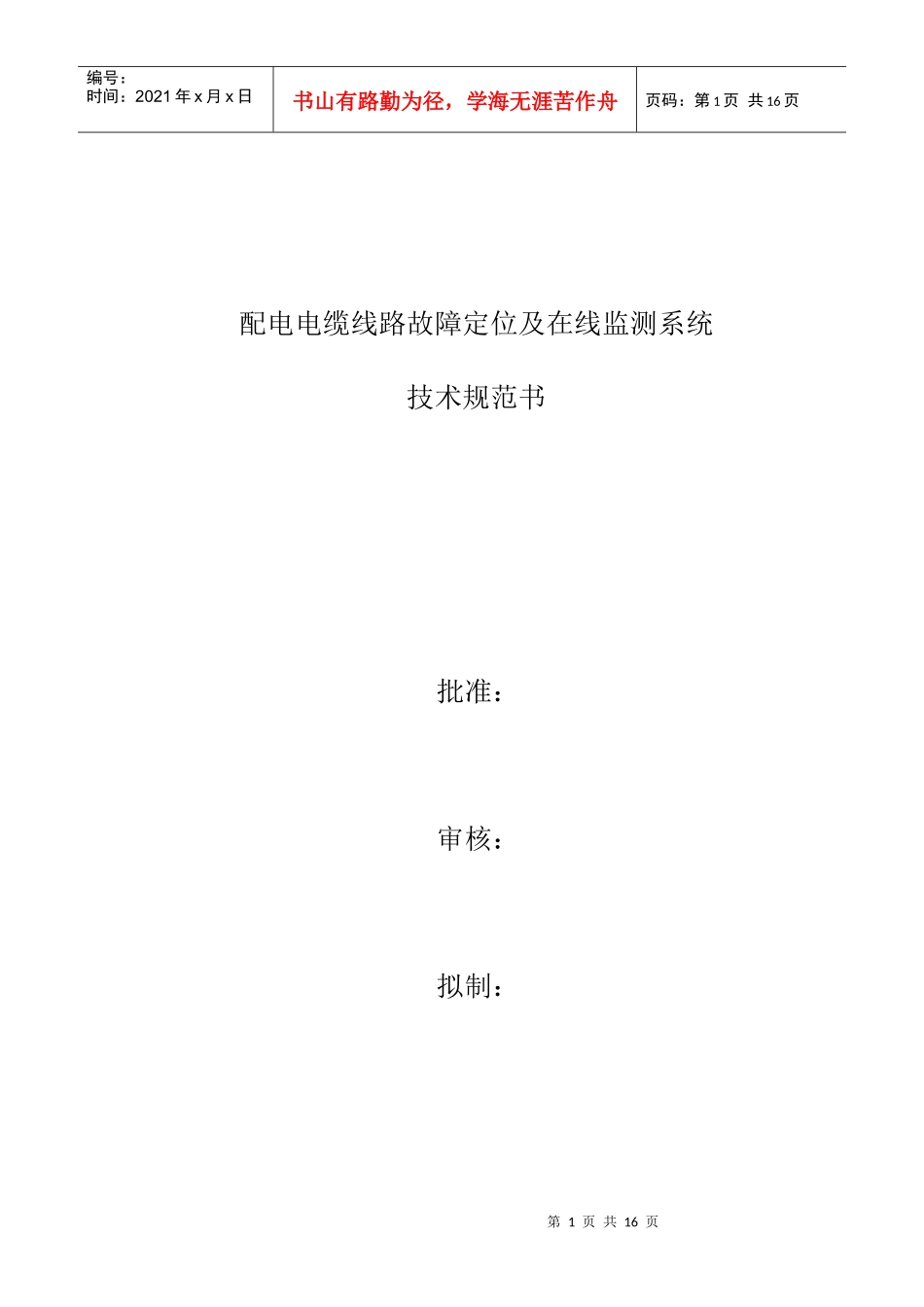

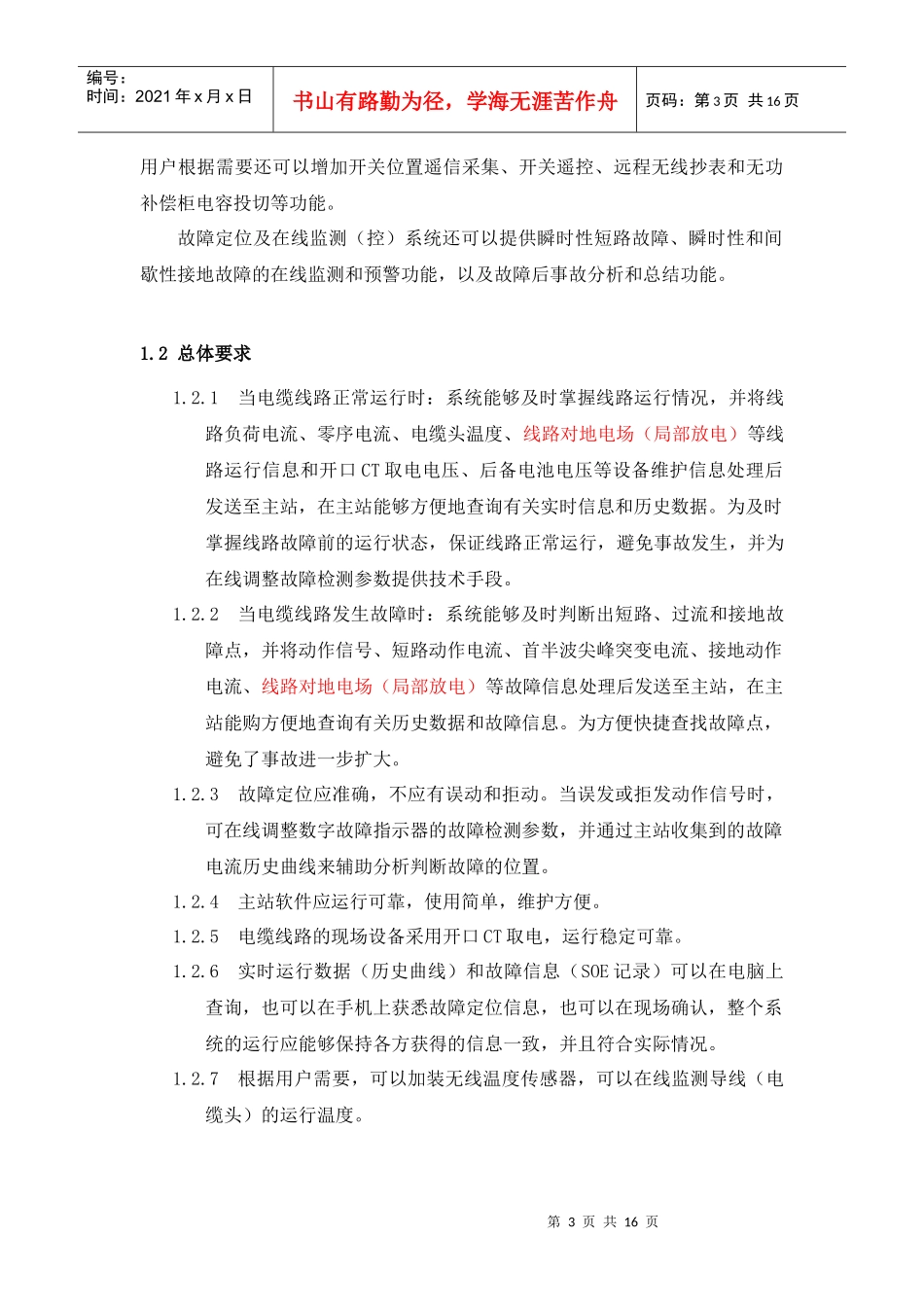

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页配电电缆线路故障定位及在线监测系统技术规范书批准：审核：拟制：第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页总则1．本“规范书”明确了某城区供电公司10kV配电电缆线路故障定位及在线监测系统的技术规范。2．本“技术规范书”与商务合同具有同等的法律效力。1.1系统概述配电线路传输距离远，支线多、大部分是架空线和电缆线，环境和气候条件恶劣，外破、设备故障和雷电等自然灾害常常造成故障率较高。一旦出现故障停电，首先给人民群众生活带来不便，干扰了企业的正常生产经营；其次给供电公司造成较大损失；再者一条线路距离较长，分支又多，呈网状结构，查找故障，非常困难，浪费了大量的人力，物力。电缆线路故障定位及在线监测（控）系统主要用于10kV电缆系统，可检测短路和接地故障并指示出来，可以实时监测电缆线路的正常运行情况和故障发生过程。该系统可以帮助电力运行人员实时了解电缆线路上各监测点的电流、温度、电缆头对地电场（电缆头局部放电）的变化情况，在线路出现短路、接地、过温等故障以后给出声光和短信报警，告知调度人员进行远程操作以隔离故障和转移供电，通知电力运行人员迅速赶赴现场进行处理。主站SCADA系统除了显示线路故障电流途径和位置，还能显示线路负荷电流、零序电流、首半波尖峰突变电流、线路对地电场（局部放电）的变化情况并绘制历史曲线图，第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页用户根据需要还可以增加开关位置遥信采集、开关遥控、远程无线抄表和无功补偿柜电容投切等功能。故障定位及在线监测（控）系统还可以提供瞬时性短路故障、瞬时性和间歇性接地故障的在线监测和预警功能，以及故障后事故分析和总结功能。1.2总体要求1.2.1当电缆线路正常运行时：系统能够及时掌握线路运行情况，并将线路负荷电流、零序电流、电缆头温度、线路对地电场（局部放电）等线路运行信息和开口CT取电电压、后备电池电压等设备维护信息处理后发送至主站，在主站能够方便地查询有关实时信息和历史数据。为及时掌握线路故障前的运行状态，保证线路正常运行，避免事故发生，并为在线调整故障检测参数提供技术手段。1.2.2当电缆线路发生故障时：系统能够及时判断出短路、过流和接地故障点，并将动作信号、短路动作电流、首半波尖峰突变电流、接地动作电流、线路对地电场（局部放电）等故障信息处理后发送至主站，在主站能购方便地查询有关历史数据和故障信息。为方便快捷查找故障点，避免了事故进一步扩大。1.2.3故障定位应准确，不应有误动和拒动。当误发或拒发动作信号时，可在线调整数字故障指示器的故障检测参数，并通过主站收集到的故障电流历史曲线来辅助分析判断故障的位置。1.2.4主站软件应运行可靠，使用简单，维护方便。1.2.5电缆线路的现场设备采用开口CT取电，运行稳定可靠。1.2.6实时运行数据（历史曲线）和故障信息（SOE记录）可以在电脑上查询，也可以在手机上获悉故障定位信息，也可以在现场确认，整个系统的运行应能够保持各方获得的信息一致，并且符合实际情况。1.2.7根据用户需要，可以加装无线温度传感器，可以在线监测导线（电缆头）的运行温度。第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页1.3供货清单本期工程试点线路为宾招线和车站线两条主干手拉手环网线路，其中宾招线有2个开闭所（环网柜）、7个分支箱，车站线有1个开闭所（环网柜）、7个分支箱。1.3.1宾招线设备配置方案站号开闭所（分支箱）线路数量设备名称数量11#开闭所5LPK-DCU0远程通讯终端1LPK2-PCT取电装置2LPK2-C数字故障指示器15LPK2-E数字故障指示器522#开闭所5LPK-DCU0远程通讯终端1LPK2-PCT取电装置2LPK2-C数字故障指示器15LPK2-E数字故障指示器53统计宾招高分箱3LPK-DCU0远程通讯终端1LPK2-PCT取电装置1LPK2-C数字故障指示器9LPK2-E数字故障指示器34锦江高分箱3LPK-DCU0远程通讯终端1LPK2-PCT取电装置1LP...
