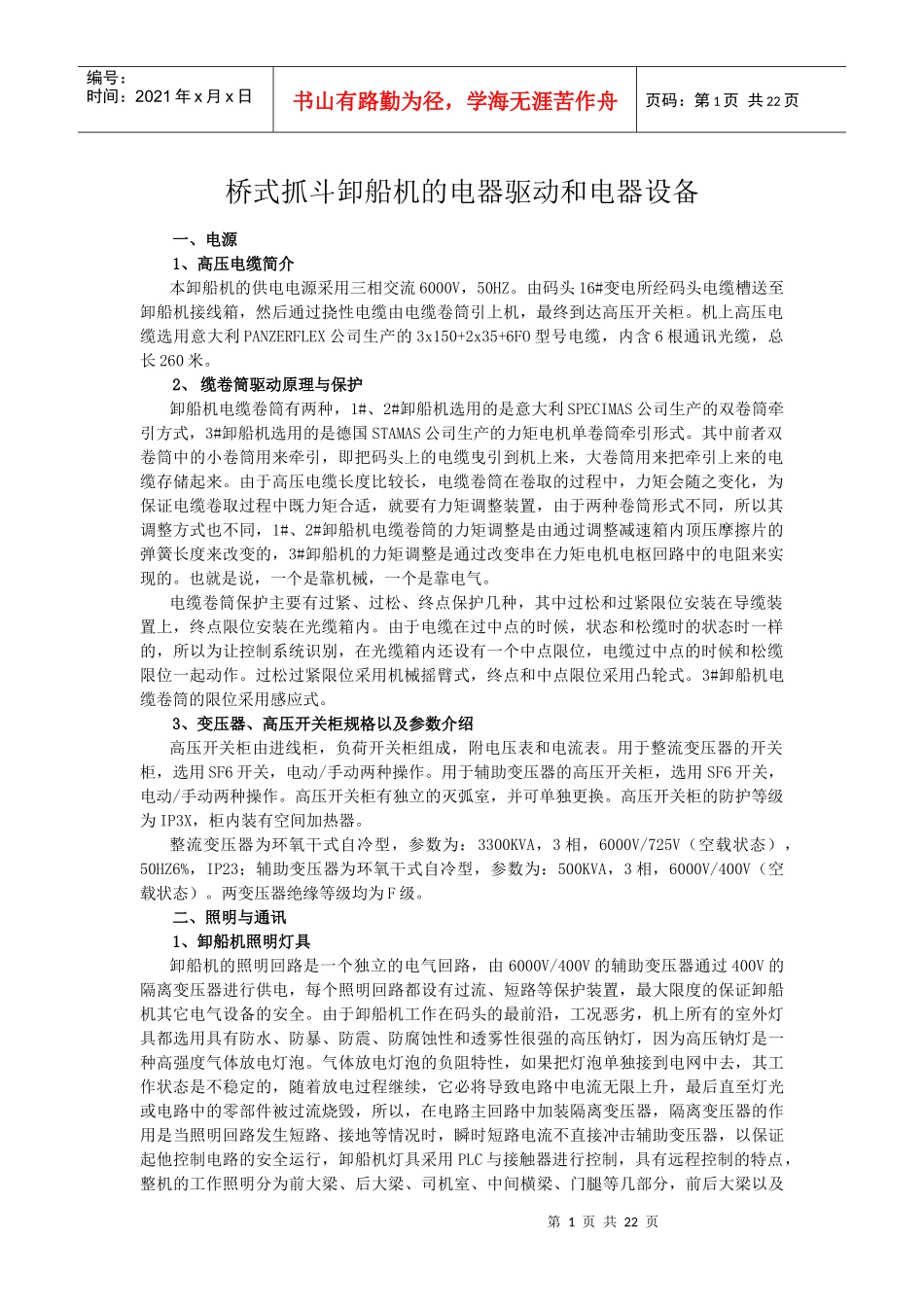

第四章桥式抓斗卸船机的电器驱动和电器设备_第1页
1/22

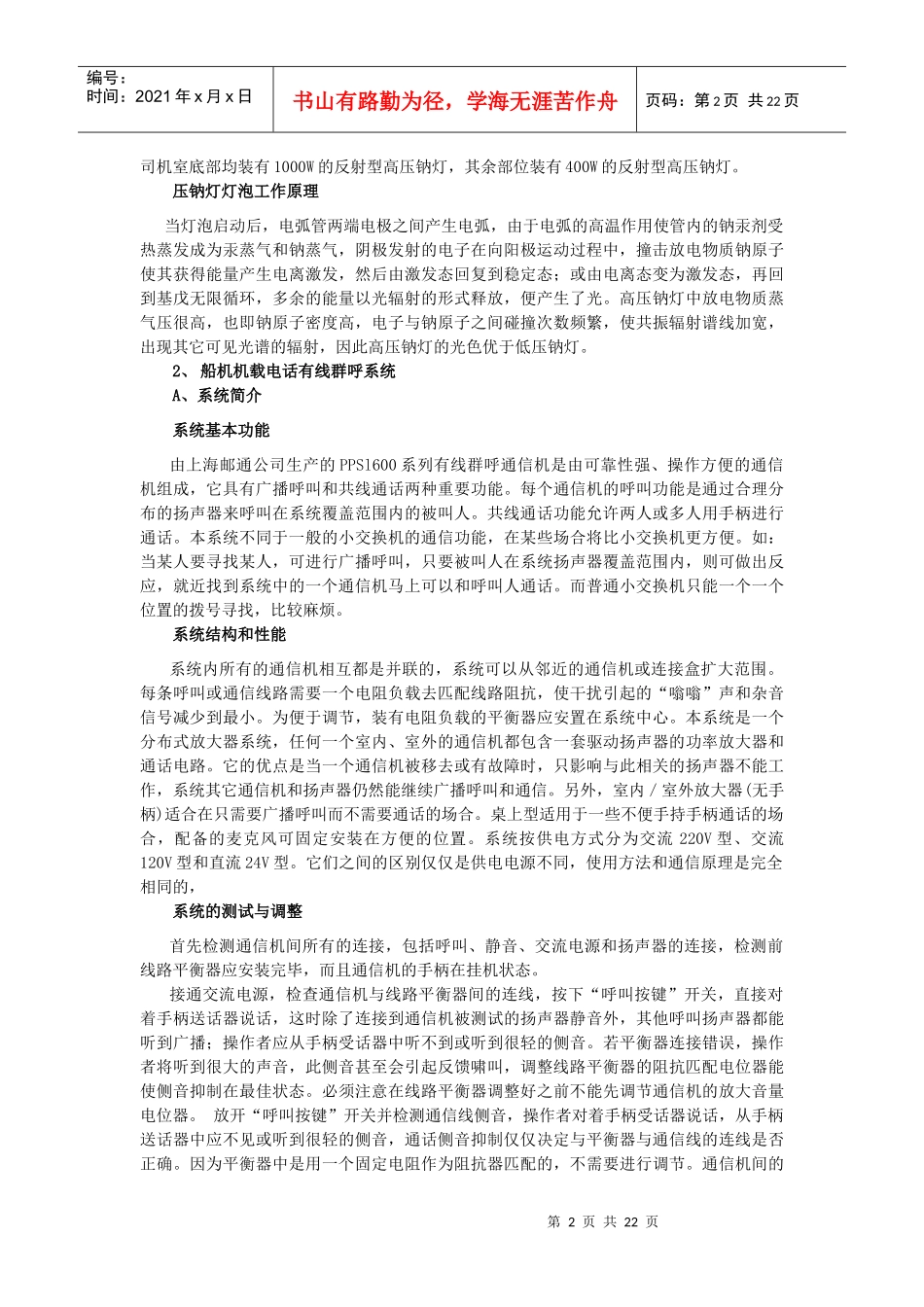

第四章桥式抓斗卸船机的电器驱动和电器设备_第2页
2/22
第四章桥式抓斗卸船机的电器驱动和电器设备_第3页
3/22
第1页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共22页桥式抓斗卸船机的电器驱动和电器设备一、电源1、高压电缆简介本卸船机的供电电源采用三相交流6000V,50HZ。由码头16#变电所经码头电缆槽送至卸船机接线箱,然后通过挠性电缆由电缆卷筒引上机,最终到达高压开关柜。机上高压电缆选用意大利PANZERFLEX公司生产的3x150+2x35+6FO型号电缆,内含6根通讯光缆,总长260米。2、缆卷筒驱动原理与保护卸船机电缆卷筒有两种,1#、2#卸船机选用的是意大利SPECIMAS公司生产的双卷筒牵引方式,3#卸船机选用的是德国STAMAS公司生产的力矩电机单卷筒牵引形式。其中前者双卷筒中的小卷筒用来牵引,即把码头上的电缆曳引到机上来,大卷筒用来把牵引上来的电缆存储起来。由于高压电缆长度比较长,电缆卷筒在卷取的过程中,力矩会随之变化,为保证电缆卷取过程中既力矩合适,就要有力矩调整装置,由于两种卷筒形式不同,所以其调整方式也不同,1#、2#卸船机电缆卷筒的力矩调整是由通过调整减速箱内顶压摩擦片的弹簧长度来改变的,3#卸船机的力矩调整是通过改变串在力矩电机电枢回路中的电阻来实现的。也就是说,一个是靠机械,一个是靠电气。电缆卷筒保护主要有过紧、过松、终点保护几种,其中过松和过紧限位安装在导缆装置上,终点限位安装在光缆箱内。由于电缆在过中点的时候,状态和松缆时的状态时一样的,所以为让控制系统识别,在光缆箱内还设有一个中点限位,电缆过中点的时候和松缆限位一起动作。过松过紧限位采用机械摇臂式,终点和中点限位采用凸轮式。3#卸船机电缆卷筒的限位采用感应式。3、变压器、高压开关柜规格以及参数介绍高压开关柜由进线柜,负荷开关柜组成,附电压表和电流表。用于整流变压器的开关柜,选用SF6开关,电动/手动两种操作。用于辅助变压器的高压开关柜,选用SF6开关,电动/手动两种操作。高压开关柜有独立的灭弧室,并可单独更换。高压开关柜的防护等级为IP3X,柜内装有空间加热器。整流变压器为环氧干式自冷型,参数为:3300KVA,3相,6000V/725V(空载状态),50HZ6%,IP23;辅助变压器为环氧干式自冷型,参数为:500KVA,3相,6000V/400V(空载状态)。两变压器绝缘等级均为F级。二、照明与通讯1、卸船机照明灯具卸船机的照明回路是一个独立的电气回路,由6000V/400V的辅助变压器通过400V的隔离变压器进行供电,每个照明回路都设有过流、短路等保护装置,最大限度的保证卸船机其它电气设备的安全。由于卸船机工作在码头的最前沿,工况恶劣,机上所有的室外灯具都选用具有防水、防暴、防震、防腐蚀性和透雾性很强的高压钠灯,因为高压钠灯是一种高强度气体放电灯泡。气体放电灯泡的负阻特性,如果把灯泡单独接到电网中去,其工作状态是不稳定的,随着放电过程继续,它必将导致电路中电流无限上升,最后直至灯光或电路中的零部件被过流烧毁,所以,在电路主回路中加装隔离变压器,隔离变压器的作用是当照明回路发生短路、接地等情况时,瞬时短路电流不直接冲击辅助变压器,以保证起他控制电路的安全运行,卸船机灯具采用PLC与接触器进行控制,具有远程控制的特点,整机的工作照明分为前大梁、后大梁、司机室、中间横梁、门腿等几部分,前后大梁以及第2页共22页第1页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共22页司机室底部均装有1000W的反射型高压钠灯,其余部位装有400W的反射型高压钠灯。压钠灯灯泡工作原理当灯泡启动后,电弧管两端电极之间产生电弧,由于电弧的高温作用使管内的钠汞剂受热蒸发成为汞蒸气和钠蒸气,阴极发射的电子在向阳极运动过程中,撞击放电物质钠原子使其获得能量产生电离激发,然后由激发态回复到稳定态;或由电离态变为激发态,再回到基戊无限循环,多余的能量以光辐射的形式释放,便产生了光。高压钠灯中放电物质蒸气压很高,也即钠原子密度高,电子与钠原子之间碰撞次数频繁,使共振辐射谱线加宽,出现其它可见光谱的辐射,因此高压钠灯的光色优于低压钠灯。2、船机机载电话有线群呼系统A、系统简介系统基本功能由上海邮通公司生产的PPSl600系列有线群呼通信机是由...
