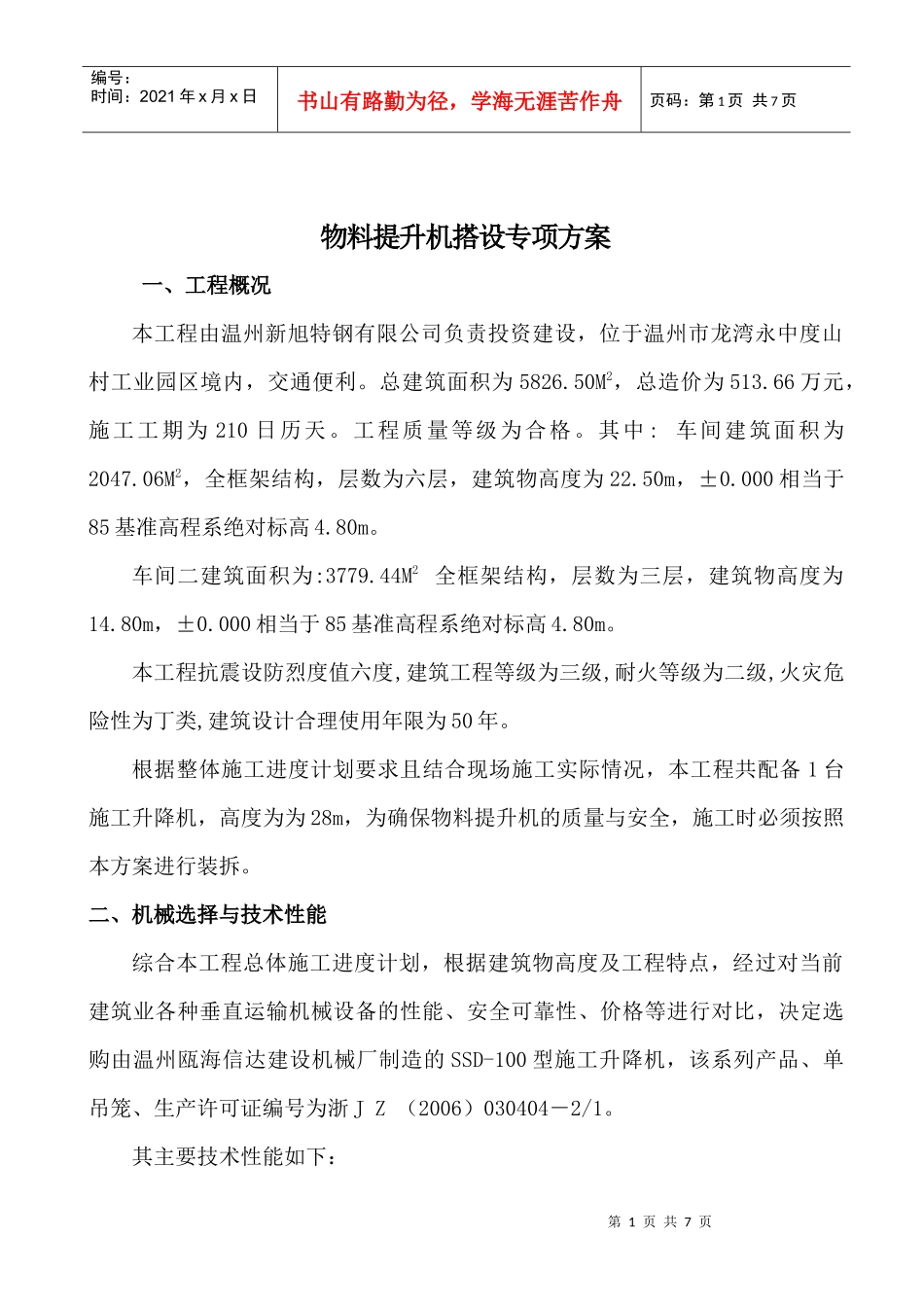

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页物料提升机搭设专项方案一、工程概况本工程由温州新旭特钢有限公司负责投资建设，位于温州市龙湾永中度山村工业园区境内，交通便利。总建筑面积为5826.50M2，总造价为513.66万元，施工工期为210日历天。工程质量等级为合格。其中:车间建筑面积为2047.06M2，全框架结构，层数为六层，建筑物高度为22.50m，±0.000相当于85基准高程系绝对标高4.80m。车间二建筑面积为:3779.44M2全框架结构，层数为三层，建筑物高度为14.80m，±0.000相当于85基准高程系绝对标高4.80m。本工程抗震设防烈度值六度,建筑工程等级为三级,耐火等级为二级,火灾危险性为丁类,建筑设计合理使用年限为50年。根据整体施工进度计划要求且结合现场施工实际情况，本工程共配备1台施工升降机，高度为为28m，为确保物料提升机的质量与安全，施工时必须按照本方案进行装拆。二、机械选择与技术性能综合本工程总体施工进度计划，根据建筑物高度及工程特点，经过对当前建筑业各种垂直运输机械设备的性能、安全可靠性、价格等进行对比，决定选购由温州瓯海信达建设机械厂制造的SSD-100型施工升降机，该系列产品、单吊笼、生产许可证编号为浙JZ（2006）030404－2/1。其主要技术性能如下：第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页项目单位参数井架架设高度m独立高度附着高度153060100吊笼提升高度m10255595额定提升重量kg1000提升速度m/min38电机型号Y16M-6电机功率kw7.5吊笼尺寸m3.76*1.35*2.0标准立角钢长度m3自动防坠器型号JDF-2防坠器制动距离min100对重重量kg1100工作环境温度℃-20～50整机重量t3.65.5913.8三、基础根据施工升降机、提升机的各种状态，技术参数（基础图），针对本地区地基础，卸料平台尺寸，进行如下设计，对地基夯实，铺30cm厚片石，第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页上浇筑30厚混凝土，内配置Φ10单层双向钢筋，预埋好地脚螺栓。四、劳动力组织安排1、作业前，须对施工现场基础进行勘察，对设备的各种零部件进行清点，确认无误后方可进行装卸。作业组一般由4-6个人组成，其中高空作业不得超过2人，作业前，作业人员必须了解作业方案，熟悉作业流程。2、作业组人员必须确定指挥人员，须对作业人员分工交底，做到上架递送，零部件及材料分工明确，配合协调。井字架安装时，周围必须划定安全警戒区，并设置警戒线安排专职人员监护，排除作业障碍。五、施工升降机拆、装方案1、井架组装（1）、将底架置于混凝土基础底上，拧紧地脚螺栓，测量底架四角的水平度。其偏差应在10mm以内。若超差由在底架与基础接触面，调整、垫平。必须垫实、垫牢，不允许任何可能松动，再次拧紧地脚螺栓。（2）、将吊笼放到底架内，调整好位置，按顺序安装。（3）、拆、装作业必须达到JG88-92《龙门架及井架物料提升机安全技术规范》第八章安装与拆除第8、1、5条及第二节所有条款的要求，安装精度符合第8、1、4条要求。安全防护装置应符合JG88-92第五章要求。（4）、以GJ59-99《建筑施工安全检查标准》中“物料提升机（龙门架、井字架）检查评分表”作为拆装作业安全考核标准。六、井架标准提升机作业人员安全技术操作规程1、作业人员必须持证上岗，熟悉拆装作业流程，每台设备作业人员不第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页少于4-6人，彼此分工明确，密切配合，服从统一指挥和监护操作，上架人员使用的脚踏板必须符合要求，松木板厚度不小于5cm，宽不小于25cm，实际长度必须比支撑跨度长出不小于200mm（探头）。2、进入施工现场要戴好安全帽，穿好工作服和平底防滑胶鞋，上高空作业者必须系好安全带，严禁酒后上岗。遇上六级以上风力或大中雨时必须停止作业。3、作业区周围必须划定安全警戒区，并设置醒目标志，警戒内，非作业人员不得随意进出。4、作业前，必须做好安全技术交底，并检查以下内容：（1）、井架提升机的零部件是否齐全、可靠，电缆线是否符合要...
