自由锻造工艺规程的编制及举例VIP免费

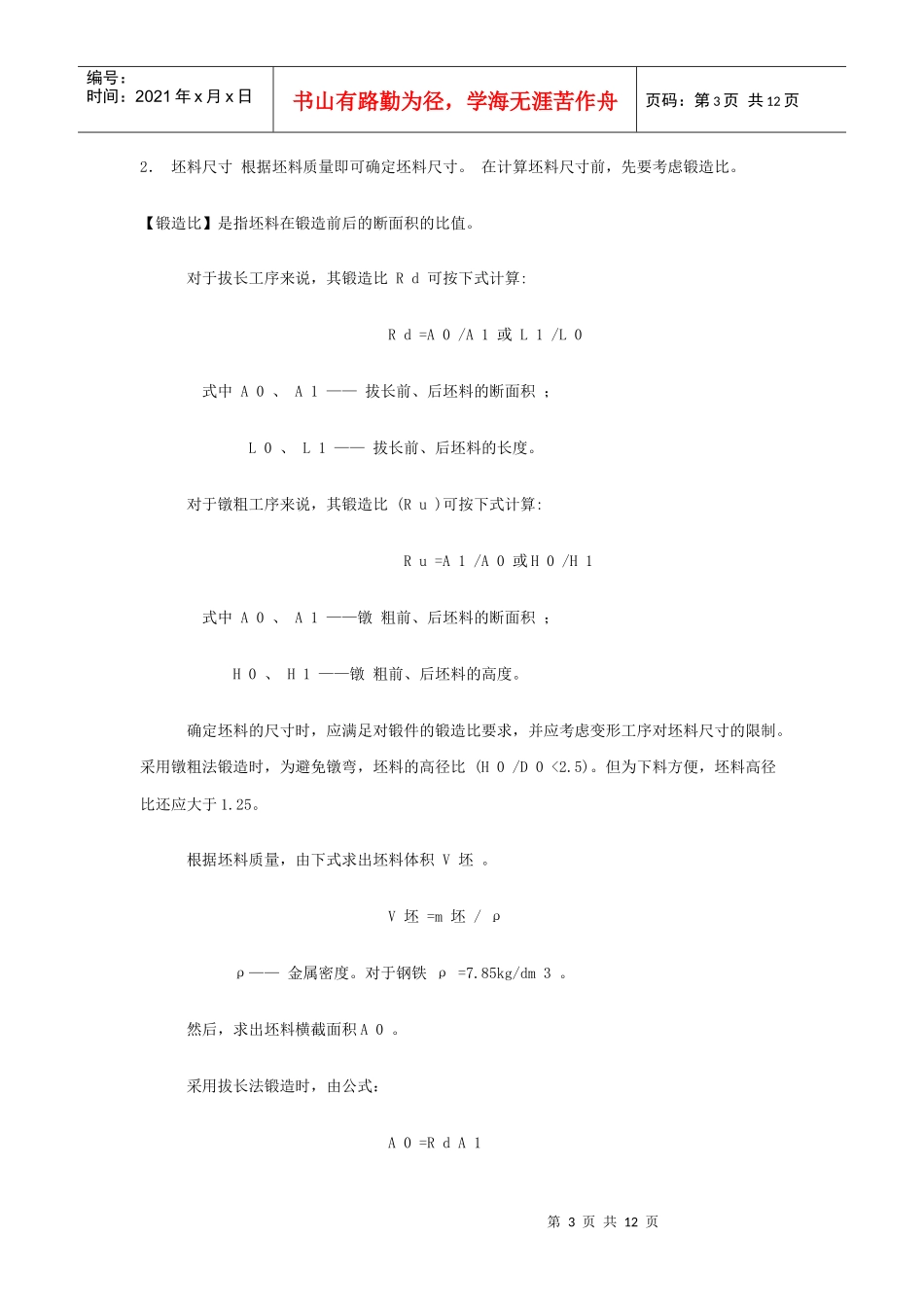

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页自由锻造工艺规程的编制及举例制定自由锻工艺规程的过程就是自由锻工艺设计的过程。主要有以下内容:（一）绘制锻件图自由锻件的锻件图是在零件图的基础上考虑了加工余量、锻造公差、工艺余块等之后绘制的图。绘制自由锻件的锻件图可按以下步骤进行:1.简化锻件形状为了简化锻造工艺，零件上的小孔、凹档、台阶等部分，可加上余块而不予锻出，如图a。是否加余块要根据零件的形状、尺寸、锻造技术水平和经济效果来确定。ａ）ｂ）a)机械加工余量、台阶、法兰、凹挡b)锻件图锻件2.确定加工余量和锻件公差第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页(1)机械加工余量【机械加工余量】为使零件具有一定的加工尺寸和表面粗糙度，在零件表面需要加工的部分，在锻件上留一层供作机械加工用的金属，称作机械加工余量(见上图a)。(2)余块【余块】为简化锻件外形及锻造过程，在锻件的某些地方和添一些大于机械加工余量的金属，这种加添的金属称作余块(见上图a)。(3）锻件公差【锻件公差】锻件实际尺寸与基本尺寸之间所允许的误差。公差值的大小是根据锻件形状、尺寸并考虑生产的具体情况而定的。3．绘制锻件图在锻件图上，规定用粗实线绘出锻件的形状。为了便于了解零件的形状和检查锻件的实际加工余量，在锻件图上还要用双点划线绘出零件的主要形状，如图10-27b。（二）计算坯料质量与尺寸【坯料质量】坯料质量可按下式计算G坯料=G锻件+G烧损+G料头式中G坯料——坯料质量G锻件——锻件质量G烧损——加热时由于坯料表面氧化而烧损的质量。第一次加热取被加热金属的2~3%，以后每次加热取1.5~2.0%G料头——在锻造过程中冲掉或切掉的那部分金属的质量。如冲孔时坯料中部的料芯，修切端部的料头等。当锻造大型锻件时，如采用钢锭作坯料，还要考虑应切掉的钢锭头部和尾部的质量。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页2．坯料尺寸根据坯料质量即可确定坯料尺寸。在计算坯料尺寸前，先要考虑锻造比。【锻造比】是指坯料在锻造前后的断面积的比值。对于拔长工序来说，其锻造比Rd可按下式计算:Rd=A0/A1或L1/L0式中A0、A1——拔长前、后坯料的断面积；L0、L1——拔长前、后坯料的长度。对于镦粗工序来说，其锻造比(Ru)可按下式计算:Ru=A1/A0或H0/H1式中A0、A1——镦粗前、后坯料的断面积；H0、H1——镦粗前、后坯料的高度。确定坯料的尺寸时，应满足对锻件的锻造比要求，并应考虑变形工序对坯料尺寸的限制。采用镦粗法锻造时，为避免镦弯，坯料的高径比(H0/D0<2.5)。但为下料方便，坯料高径比还应大于1.25。根据坯料质量，由下式求出坯料体积V坯。V坯=m坯/ρρ——金属密度。对于钢铁ρ=7.85kg/dm3。然后，求出坯料横截面积A0。采用拔长法锻造时，由公式：A0=RdA1第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页因锻后横截面积A1可知，故可求出A0(坯料为钢锭时，锻造比Rd取2.3～3.0；坯料为轧材时，Rd取l.3～1.5)，最后可求出坯料直径或边长。（三）制定锻造工序根据不同类型的锻件选用不同的锻造工序。工序确定后，尚须确定所用的工夹具、加热设备、加热和冷却规范及根据锻件质量确定锻造设备。（四）自由锻件的锻造工艺规程举例。自由锻件的锻造工艺规程举例见下表。锻件名称齿轮坯工艺类别自由锻造材料45设备65kg空气锤加热火次１锻造温度范围1200～800℃锻件图坯料图序号工序名称变形简图１墩粗第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页２冲孔３修整外圆４修整平面齿轮坯自由锻工艺过程锻件的结构工艺性绘制锻件图等工艺设计工作是解决如何锻造出合格锻件的问题，而锻件的结构工艺性，则是考虑什么样的结构容易优质高产地锻造出来的问题。锻造方法不同，对零件的结构工艺性的要求也不同。下面分别讨论自由锻、胎模锻和锤上模锻的零件结构工艺性。(一)自由锻件的结构工艺性1、自由锻零件的...
