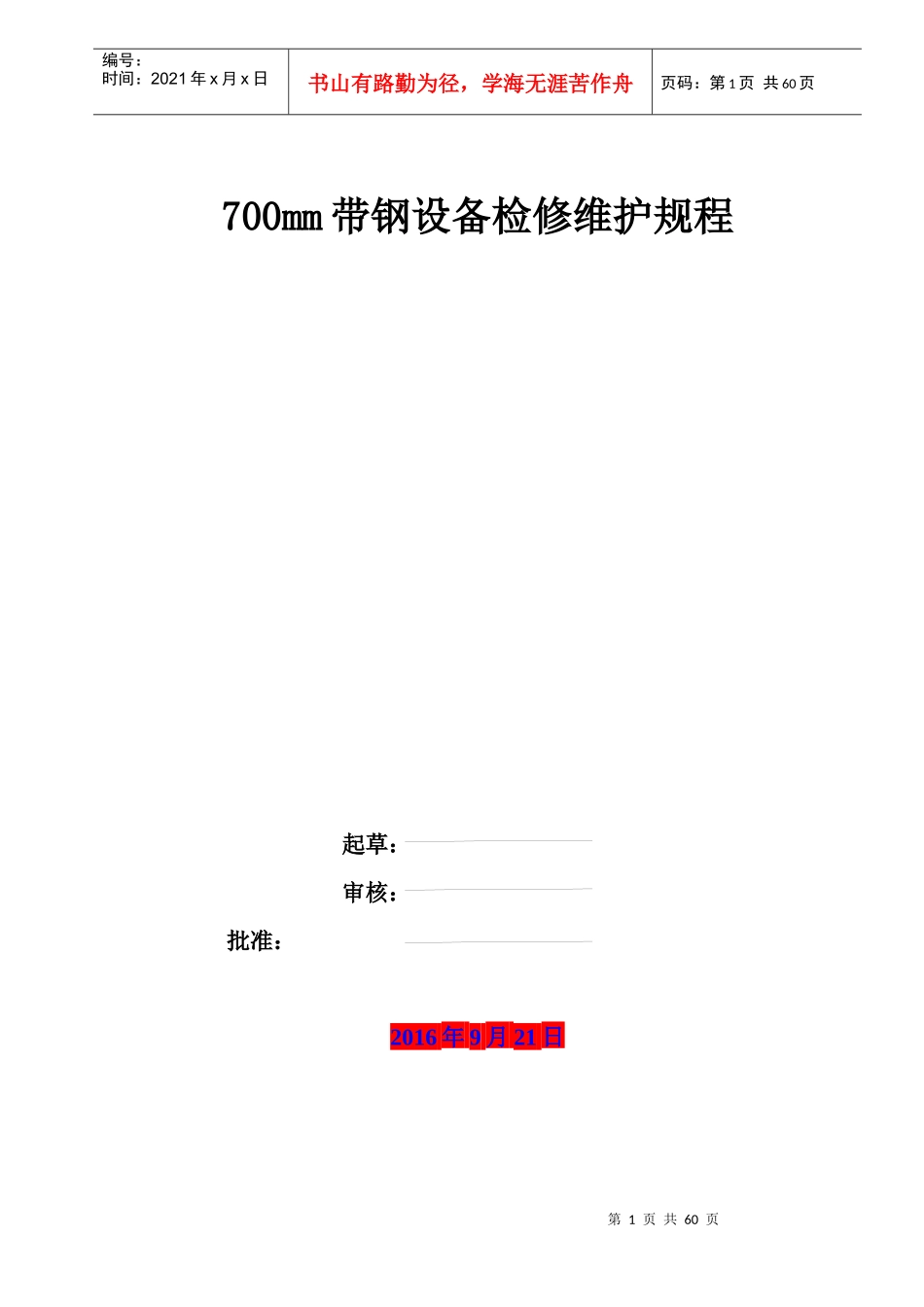

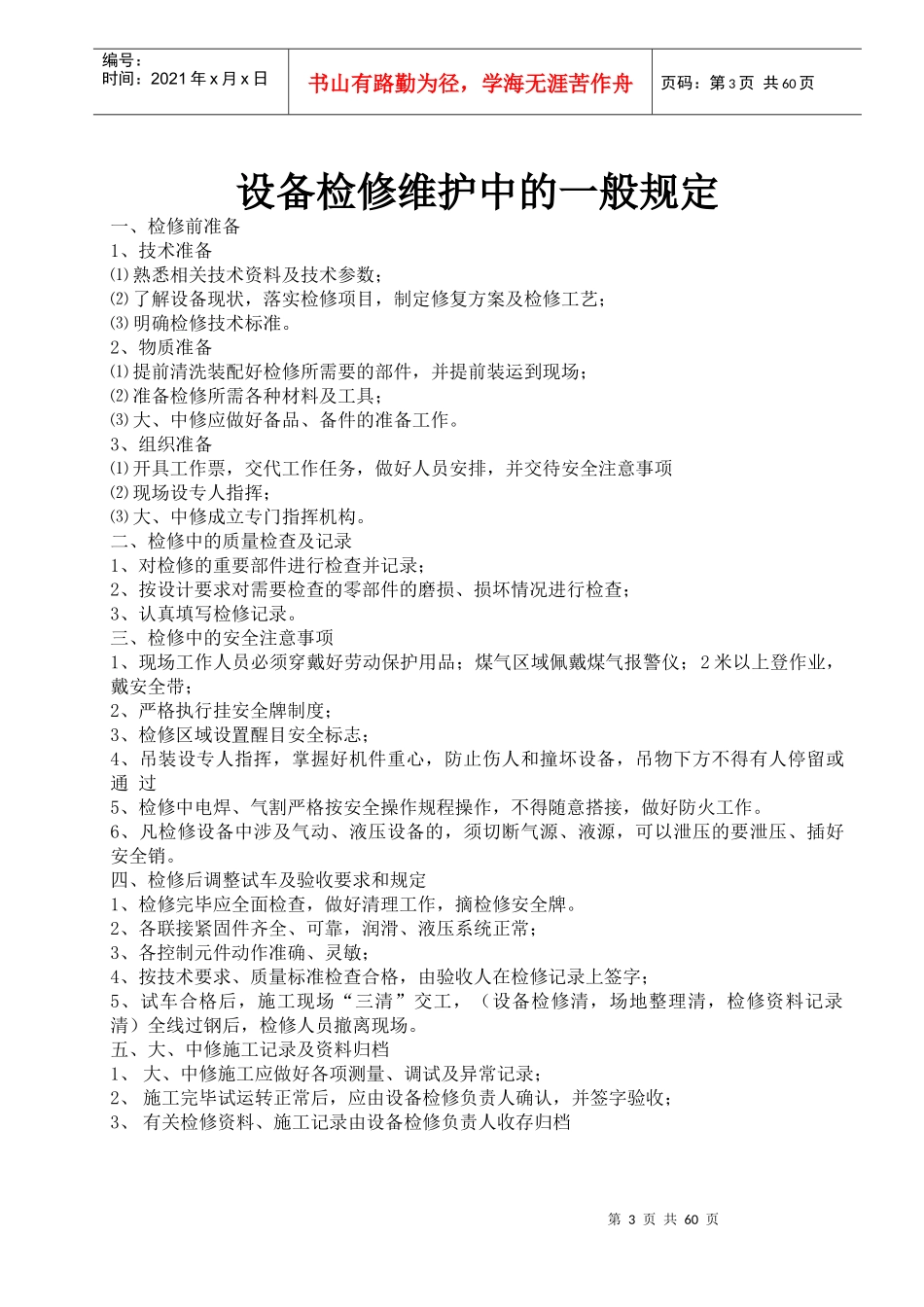

第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共60页700mm带钢设备检修维护规程起草：审核：批准：2016年9月21日第2页共60页第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共60页第3页共60页第2页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共60页设备检修维护中的一般规定一、检修前准备1、技术准备⑴熟悉相关技术资料及技术参数；⑵了解设备现状，落实检修项目，制定修复方案及检修工艺；⑶明确检修技术标准。2、物质准备⑴提前清洗装配好检修所需要的部件，并提前装运到现场；⑵准备检修所需各种材料及工具；⑶大、中修应做好备品、备件的准备工作。3、组织准备⑴开具工作票，交代工作任务，做好人员安排，并交待安全注意事项⑵现场设专人指挥；⑶大、中修成立专门指挥机构。二、检修中的质量检查及记录1、对检修的重要部件进行检查并记录；2、按设计要求对需要检查的零部件的磨损、损坏情况进行检查；3、认真填写检修记录。三、检修中的安全注意事项1、现场工作人员必须穿戴好劳动保护用品；煤气区域佩戴煤气报警仪；2米以上登作业，戴安全带；2、严格执行挂安全牌制度；3、检修区域设置醒目安全标志；4、吊装设专人指挥，掌握好机件重心，防止伤人和撞坏设备，吊物下方不得有人停留或通过5、检修中电焊、气割严格按安全操作规程操作，不得随意搭接，做好防火工作。6、凡检修设备中涉及气动、液压设备的，须切断气源、液源，可以泄压的要泄压、插好安全销。四、检修后调整试车及验收要求和规定1、检修完毕应全面检查，做好清理工作，摘检修安全牌。2、各联接紧固件齐全、可靠，润滑、液压系统正常；3、各控制元件动作准确、灵敏；4、按技术要求、质量标准检查合格，由验收人在检修记录上签字；5、试车合格后，施工现场“三清”交工，（设备检修清，场地整理清，检修资料记录清）全线过钢后，检修人员撤离现场。五、大、中修施工记录及资料归档1、大、中修施工应做好各项测量、调试及异常记录；2、施工完毕试运转正常后，应由设备检修负责人确认，并签字验收；3、有关检修资料、施工记录由设备检修负责人收存归档第4页共60页第3页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共60页机械部分一、加热炉区①、装、出钢辊道系统（一）装、出钢系统设备性能和参数1、热送辊道1(位于连铸出坯冷床东侧)辊子数量：12个型式：单独传动辊子直径：Ф300mm辊身长：430mm辊子转速：22rpm辊面标高：+340辊距：1300mm辊面线速度：0.6m/s电机型号：Y2132M-4功率：7.5KW数量：7台电机转速：1500rpm减速机型号：DSZFA97-22电机型号：Y2132M-4功率：4KW数量：3台2、固定挡板1（位于转盘尾部）3、转盘1转盘上有十字交叉的两组辊道，每组辊道8个辊，2个辊一组用链条集中传动。辊子数量：12个型式：单独传动辊子直径：Ф300mm辊身长：430mm辊子转速：22rpm辊面标高：+340辊距：1300mm辊面线速度：0.6m/s电机型号：Y2132M-4功率：7.5KW数量：7台电机转速：1500rpm减速机型号：DSZFA97-22电机型号：Y2132M-4功率：4KW数量：3台4、热送辊道2（位于出坯跨南侧东西向长辊道）单独传动，分段控制辊子直径：Ф300mm辊身长：400mm辊子转速：22rpm辊面标高：+340辊距：1300mm辊子数量:291个辊面线速度：0.6m/s电机型号：Y2132M-4功率：7.5Kw数量：9台电机转速：1500rpm第5页共60页第4页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共60页减速机型号：DSZFA97-225、热送辊道36、转盘2：用途：接受热送辊道运送过来的连铸坯，并将连铸坯运送到上料辊道上。形式：十字转盘辊道，电机驱动转盘旋转。辊子规格φ295×1200mm辊距1000mm辊面速度0~1.2m/s辊子数量约16根辊道电机变频调速AC5.5KW约16台转盘驱动电机变频调速AC15KW1台结构特点：局部设辊道侧挡板，防止钢坯跑偏。辊子为空心厚壁管焊接形式。7、装钢台架：用途：接受行车冷坯上料，将钢坯每次一根送入上料辊道。型式：液压步进式台架尺寸：约5000×9000mm动梁步距：1200mm步进周期：10s台架最...
