EMC实验室建设所需设备种类及其性能要求VIP免费

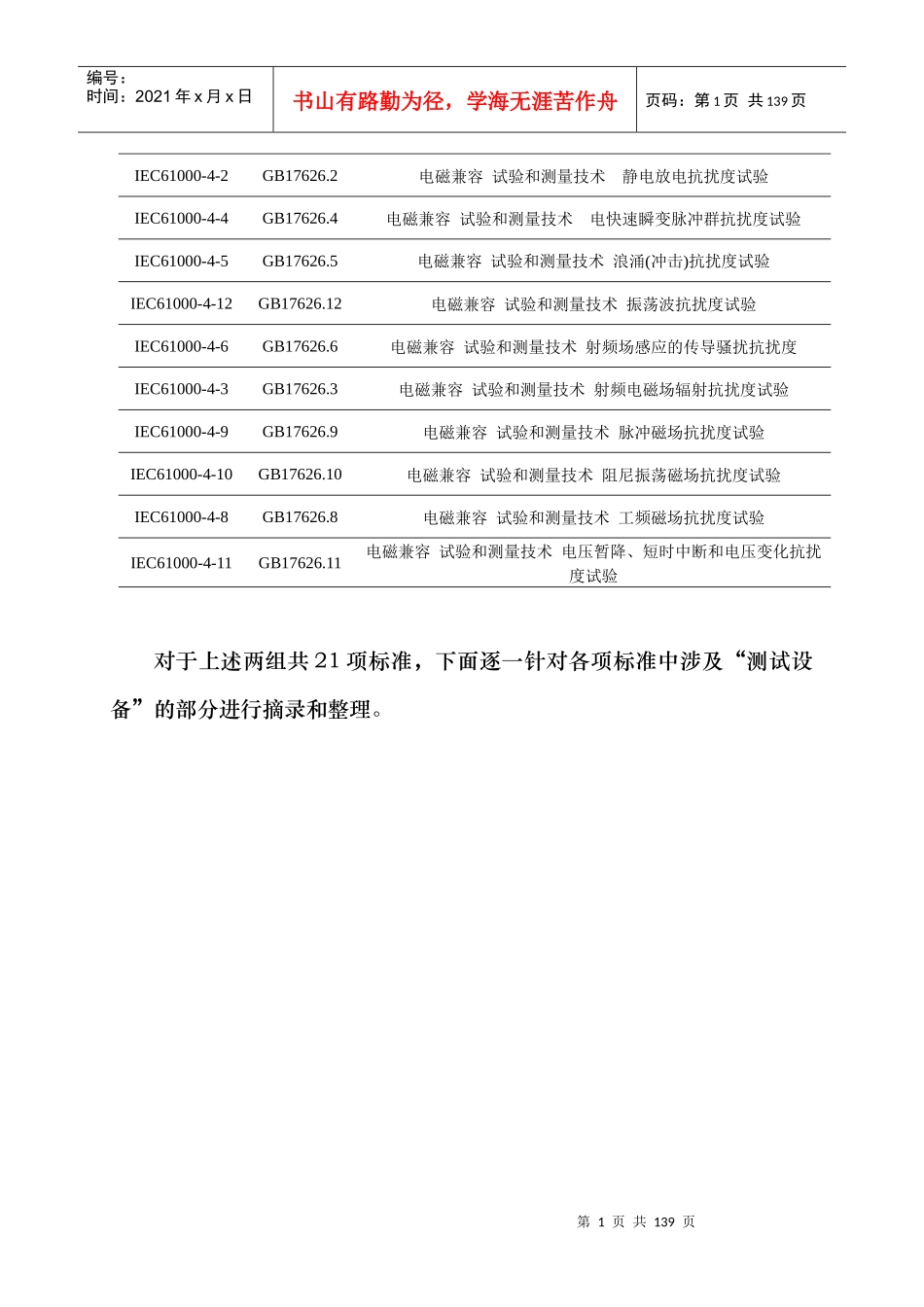

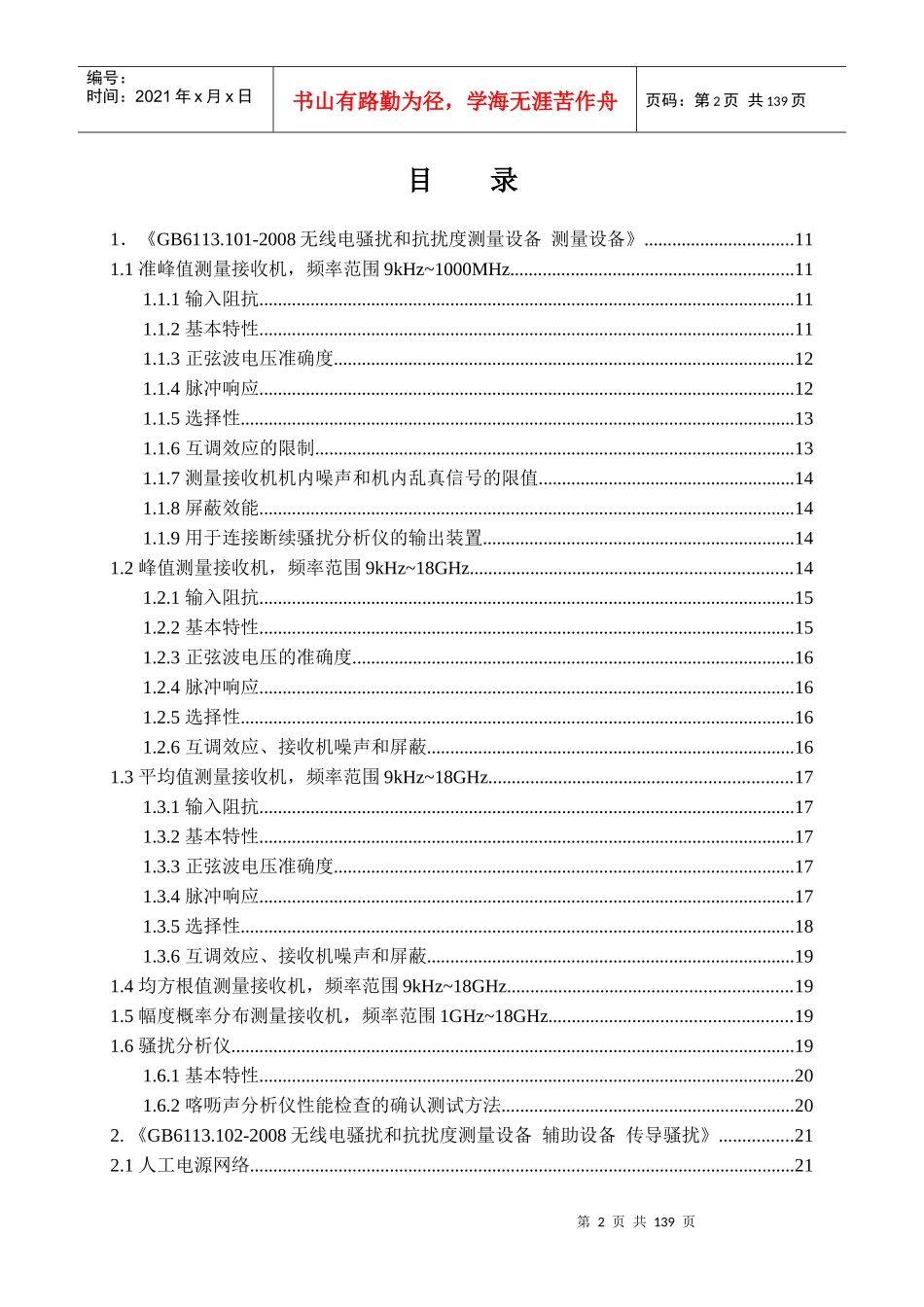

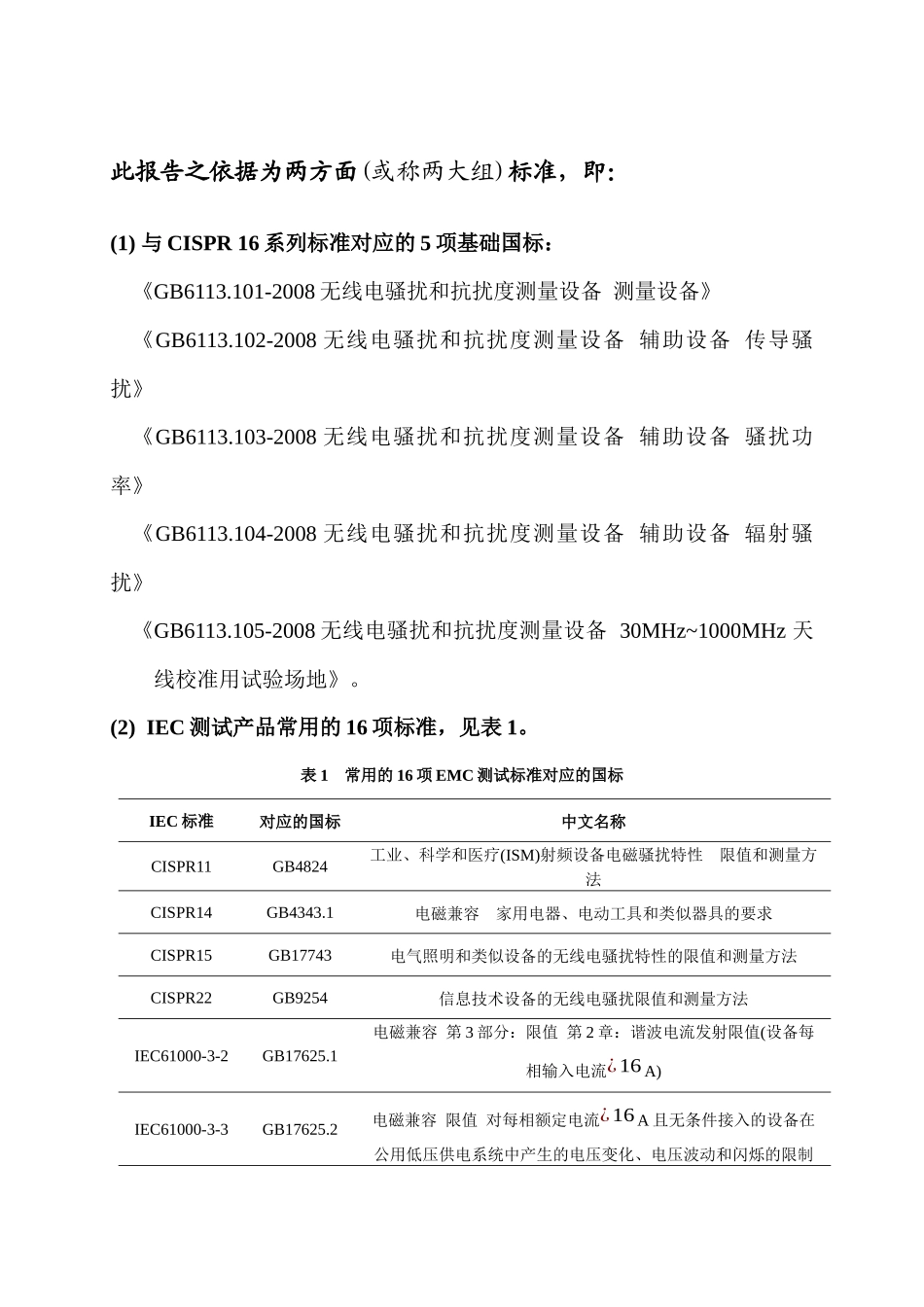

此报告之依据为两方面(或称两大组)标准，即：(1)与CISPR16系列标准对应的5项基础国标：《GB6113.101-2008无线电骚扰和抗扰度测量设备测量设备》《GB6113.102-2008无线电骚扰和抗扰度测量设备辅助设备传导骚扰》《GB6113.103-2008无线电骚扰和抗扰度测量设备辅助设备骚扰功率》《GB6113.104-2008无线电骚扰和抗扰度测量设备辅助设备辐射骚扰》《GB6113.105-2008无线电骚扰和抗扰度测量设备30MHz~1000MHz天线校准用试验场地》。(2)IEC测试产品常用的16项标准，见表1。表1常用的16项EMC测试标准对应的国标IEC标准对应的国标中文名称CISPR11GB4824工业、科学和医疗(ISM)射频设备电磁骚扰特性限值和测量方法CISPR14GB4343.1电磁兼容家用电器、电动工具和类似器具的要求CISPR15GB17743电气照明和类似设备的无线电骚扰特性的限值和测量方法CISPR22GB9254信息技术设备的无线电骚扰限值和测量方法IEC61000-3-2GB17625.1电磁兼容第3部分：限值第2章：谐波电流发射限值(设备每相输入电流¿16A)IEC61000-3-3GB17625.2电磁兼容限值对每相额定电流¿16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制第1页共139页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共139页IEC61000-4-2GB17626.2电磁兼容试验和测量技术静电放电抗扰度试验IEC61000-4-4GB17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验IEC61000-4-5GB17626.5电磁兼容试验和测量技术浪涌(冲击)抗扰度试验IEC61000-4-12GB17626.12电磁兼容试验和测量技术振荡波抗扰度试验IEC61000-4-6GB17626.6电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度IEC61000-4-3GB17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验IEC61000-4-9GB17626.9电磁兼容试验和测量技术脉冲磁场抗扰度试验IEC61000-4-10GB17626.10电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验IEC61000-4-8GB17626.8电磁兼容试验和测量技术工频磁场抗扰度试验IEC61000-4-11GB17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验对于上述两组共21项标准，下面逐一针对各项标准中涉及“测试设备”的部分进行摘录和整理。第2页共139页第1页共139页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共139页目录1．《GB6113.101-2008无线电骚扰和抗扰度测量设备测量设备》................................111.1准峰值测量接收机，频率范围9kHz~1000MHz.............................................................111.1.1输入阻抗...................................................................................................................111.1.2基本特性...................................................................................................................111.1.3正弦波电压准确度...................................................................................................121.1.4脉冲响应...................................................................................................................121.1.5选择性.......................................................................................................................131.1.6互调效应的限制.......................................................................................................131.1.7测量接收机机内噪声和机内乱真信号的限值.......................................................141.1.8屏蔽效能...................................................................................................................141.1.9用于连接断续骚扰分析仪的输出装置...................................................................141.2峰值测量接收机，频率范围9kHz~18GHz.....................................................................141.2.1输入阻抗.......................................
