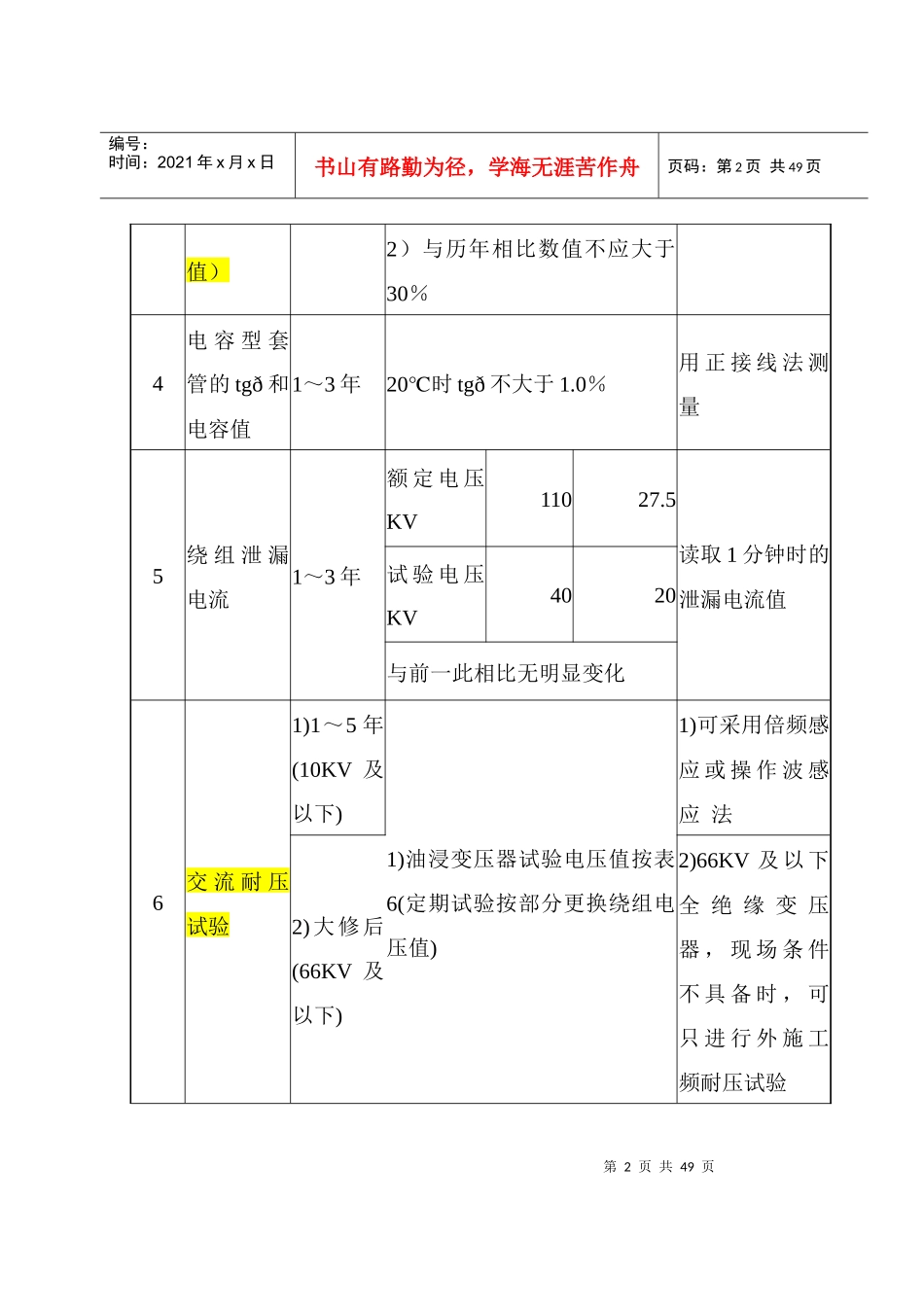

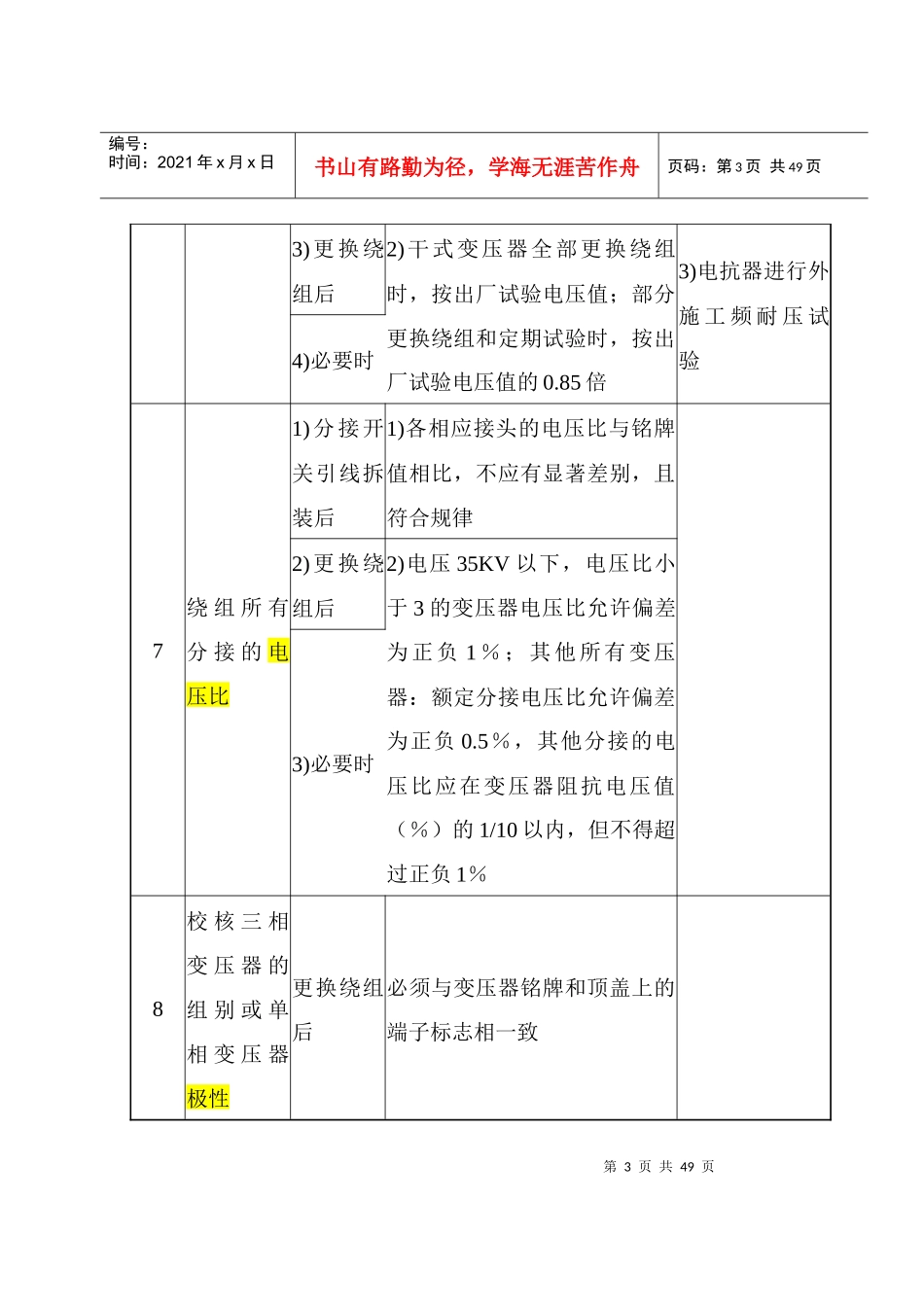

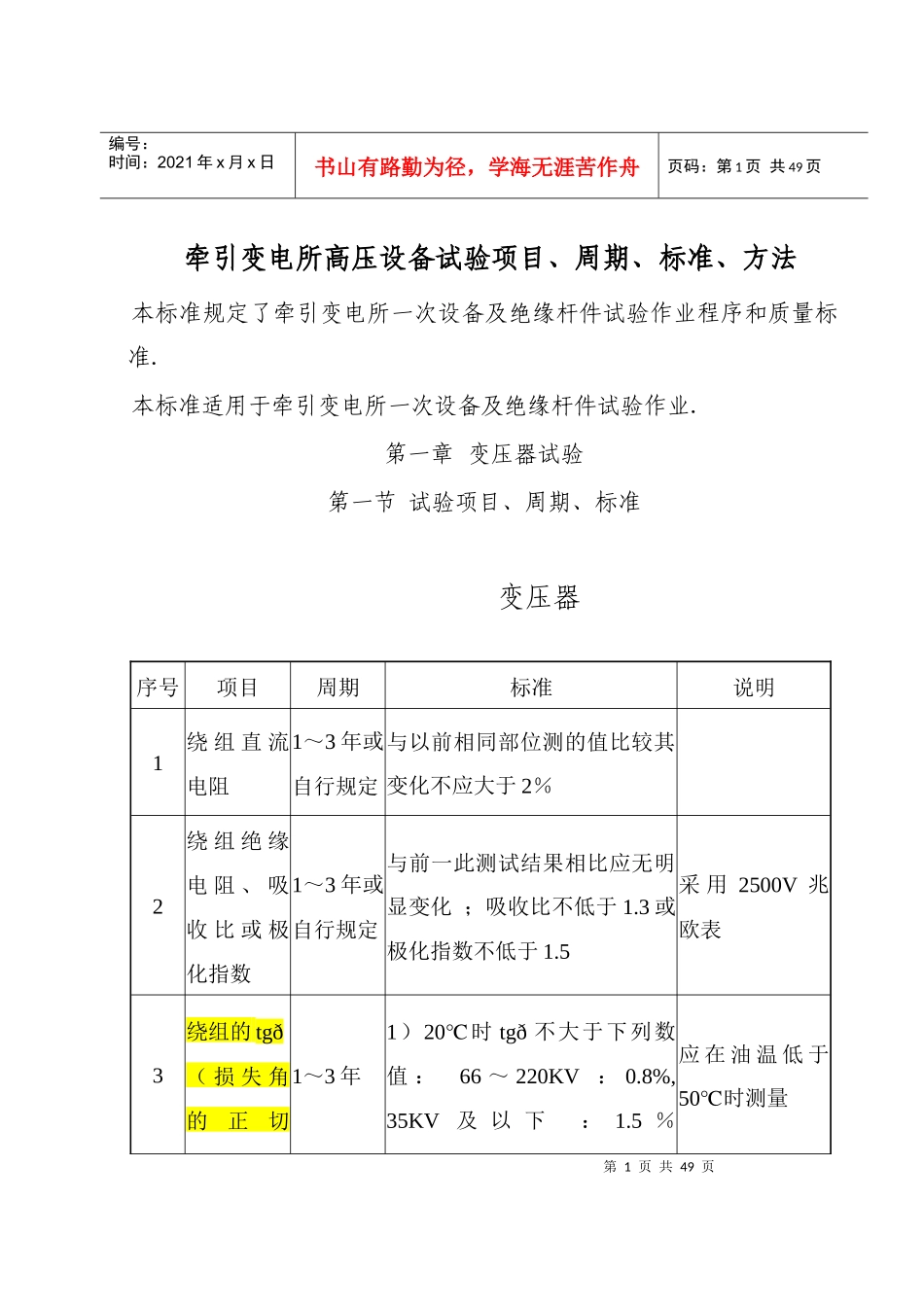

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页牵引变电所高压设备试验项目、周期、标准、方法本标准规定了牵引变电所一次设备及绝缘杆件试验作业程序和质量标准．本标准适用于牵引变电所一次设备及绝缘杆件试验作业．第一章变压器试验第一节试验项目、周期、标准变压器序号项目周期标准说明1绕组直流电阻1～3年或自行规定与以前相同部位测的值比较其变化不应大于2％2绕组绝缘电阻、吸收比或极化指数1～3年或自行规定与前一此测试结果相比应无明显变化；吸收比不低于1.3或极化指数不低于1.5采用2500V兆欧表3绕组的tgð（损失角的正切1～3年1）20℃时tgð不大于下列数值：66～220KV：0.8%,35KV及以下：1.5％应在油温低于50℃时测量第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页值）2）与历年相比数值不应大于30％4电容型套管的tgð和电容值1～3年20℃时tgð不大于1.0％用正接线法测量5绕组泄漏电流1～3年额定电压KV11027.5读取1分钟时的泄漏电流值试验电压KV4020与前一此相比无明显变化6交流耐压试验1)1～5年(10KV及以下)1)油浸变压器试验电压值按表6(定期试验按部分更换绕组电压值)1)可采用倍频感应或操作波感应法2)大修后(66KV及以下)2)66KV及以下全绝缘变压器，现场条件不具备时，可只进行外施工频耐压试验第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页3)更换绕组后2)干式变压器全部更换绕组时，按出厂试验电压值；部分更换绕组和定期试验时，按出厂试验电压值的0.85倍3)电抗器进行外施工频耐压试验4)必要时7绕组所有分接的电压比1)分接开关引线拆装后1)各相应接头的电压比与铭牌值相比，不应有显著差别，且符合规律2)更换绕组后2)电压35KV以下，电压比小于3的变压器电压比允许偏差为正负1％；其他所有变压器：额定分接电压比允许偏差为正负0.5％，其他分接的电压比应在变压器阻抗电压值（％）的1/10以内，但不得超过正负1％3)必要时8校核三相变压器的组别或单相变压器极性更换绕组后必须与变压器铭牌和顶盖上的端子标志相一致第4页共49页第3页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共49页一、预防性试验项目见表中序号1、2、3、4、5。二、故障时应进行列表中的全部项目。第二节试验方法一、准备工作1.人员：2－4人2.工具：扳手、螺丝刀、电源开关板、绝缘胶带．3.仪器：兆欧表、微欧计、介损仪、直流高压发生器、变比测试仪．4.材料：接地线、试验连接线．二、甩线：将主变压器的所有高低压引线全部甩掉，并与主变压器各部分保持1米的距离，将主变压器的高低压线圈分别短封．三、测量：1.绝缘电阻及吸收比测量：（1）高压绕组对地的测量：a.将兆欧表的L端与变压器高压线圈相连，E端与低压线圈相连并接地．b.左手扶住兆欧表，右手握住兆欧表摇把并以每分钟150转的速度摇动。影响绝缘电阻测量结果的因素：湿度、温度的影响、表面脏污和受潮的影响、被试设备剩余电荷的影响。c.分别读取15妙和60秒的绝缘电阻值。第5页共49页第4页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共49页d.按R60／R15的绝缘电阻值，并计算出吸收比。e.测量结果分析：所测数值应大于规定数值，并与出厂值及往年测量数值相比不应有明显变化。f.注意事项：测量前应对设备进行充分放电，测量时要防止被试设备对兆欧表反充电损坏仪表。如所测绝缘电阻过低，应进行分解试验，找出绝缘电阻最低的部分。在阴雨潮湿的天气及环境湿度太大时，不应进行测量。一般应在干燥、晴天、环境温度不低于5℃时进行测量。（2）高低压绕组之间的测量a.将兆欧表的L端与变压器高压线圈相连，E端与低压线圈相连．b.左手扶住兆欧表，右手握住兆欧表摇把并以每分钟150转的速度摇动。c.分别读取15妙和60秒的绝缘电阻值。d.按R60／R15的绝缘电阻值，并计算出吸收比。e.测量结果分析：所测数值应大于规定数值，并与出厂值及往年测量数值相比不应有明显变化。g.影响绝缘电阻测量结果的因素：湿度、温度的影响、表面脏污和...
