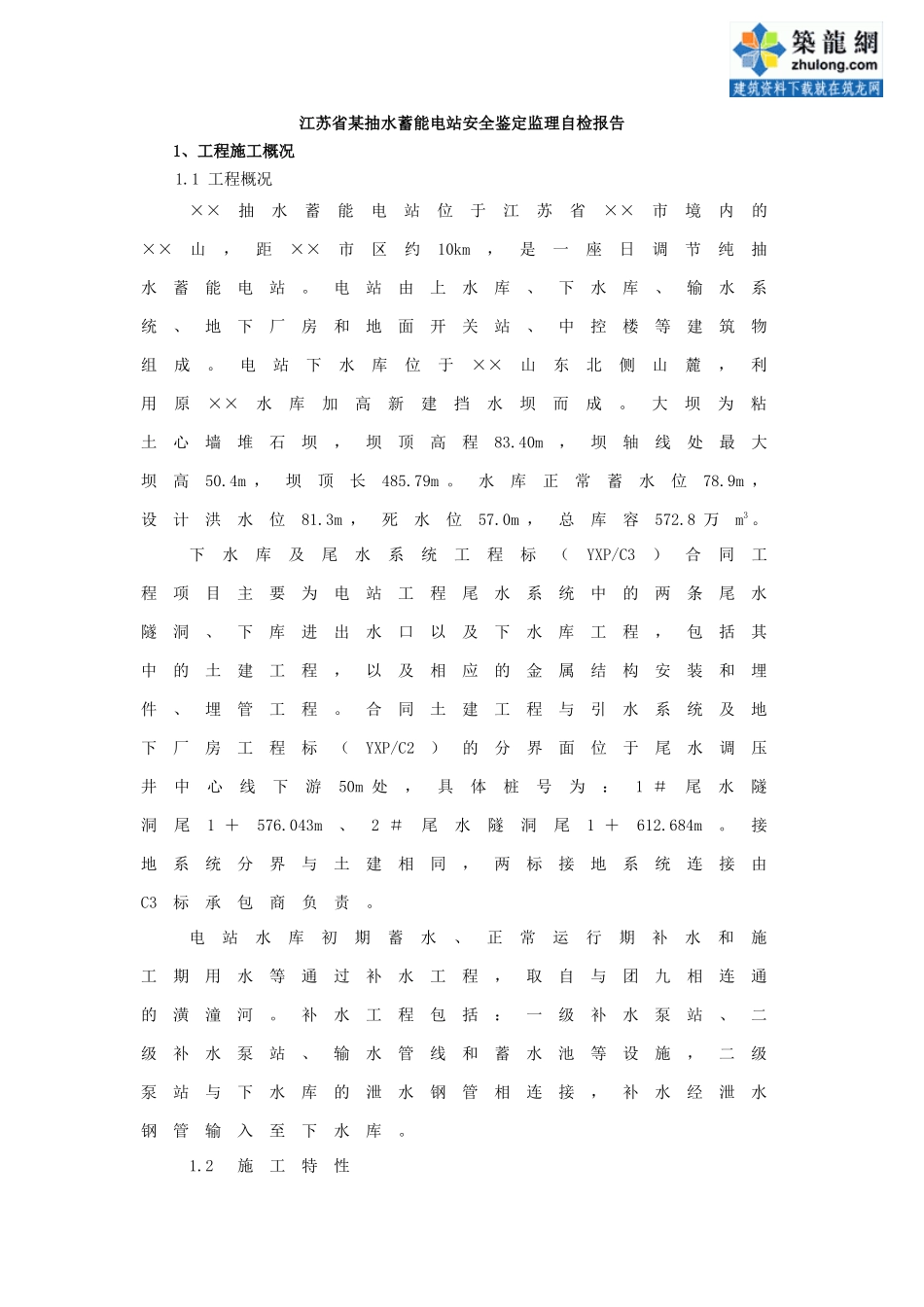

8132江苏省某抽水蓄能电站安全鉴定监理自检报告_第1页
1/82

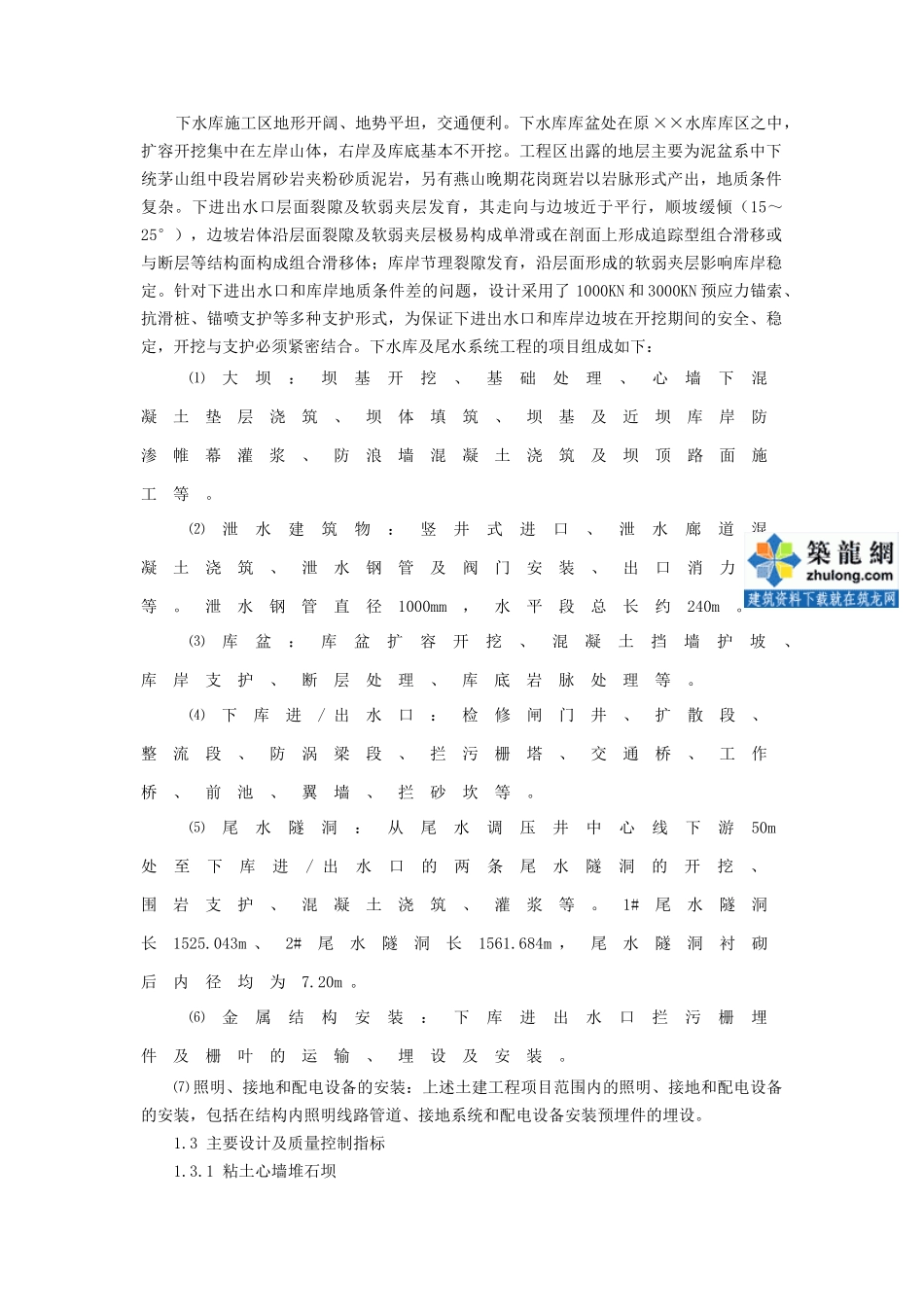

8132江苏省某抽水蓄能电站安全鉴定监理自检报告_第2页
2/82

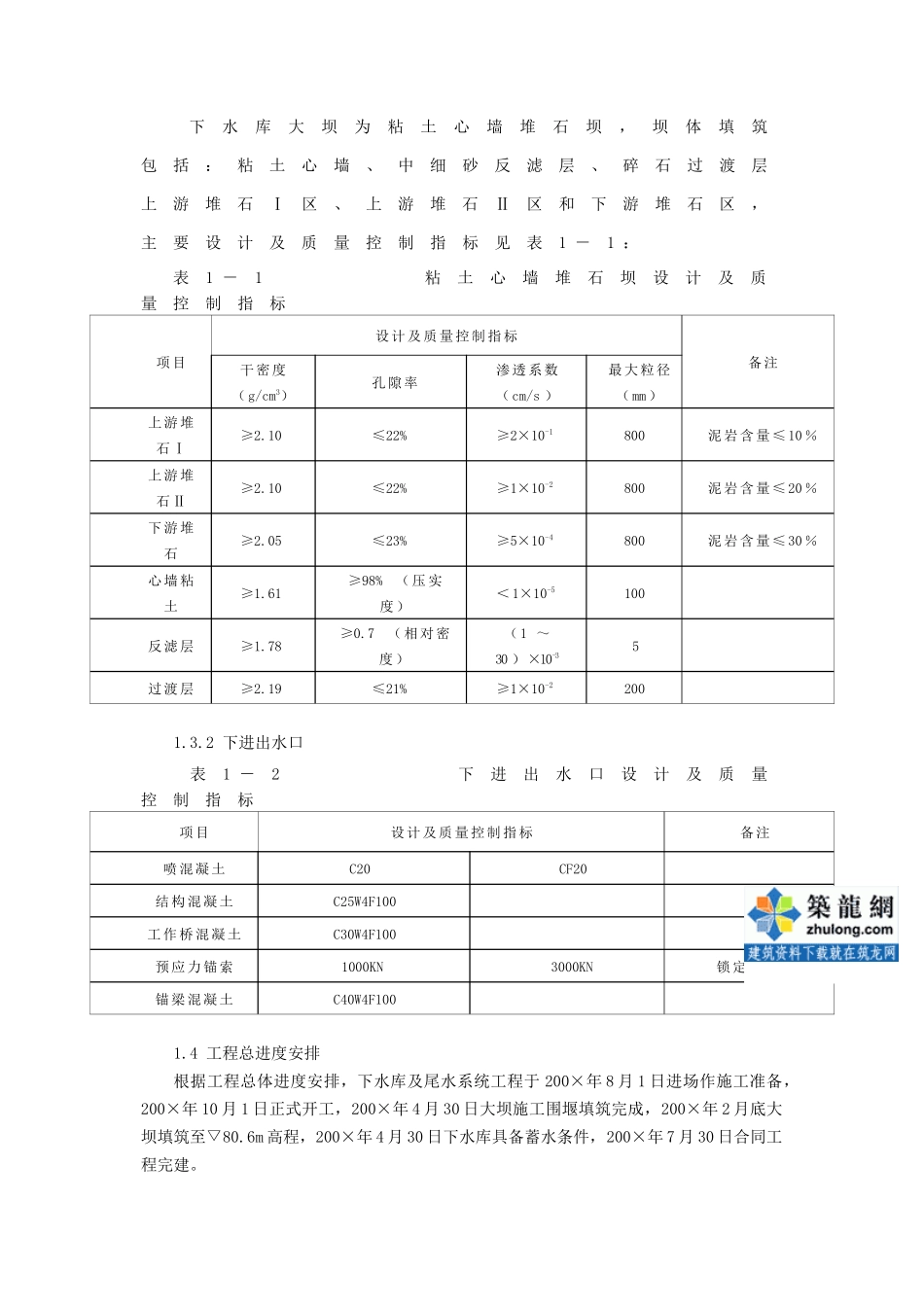

8132江苏省某抽水蓄能电站安全鉴定监理自检报告_第3页
3/82
江苏省某抽水蓄能电站安全鉴定监理自检报告1、工程施工概况1.1工程概况××抽水蓄能电站位于江苏省××市境内的××山,距××市区约10km,是一座日调节纯抽水蓄能电站。电站由上水库、下水库、输水系统、地下厂房和地面开关站、中控楼等建筑物组成。电站下水库位于××山东北侧山麓,利用原××水库加高新建挡水坝而成。大坝为粘土心墙堆石坝,坝顶高程83.40m,坝轴线处最大坝高50.4m,坝顶长485.79m。水库正常蓄水位78.9m,设计洪水位81.3m,死水位57.0m,总库容572.8万m3。下水库及尾水系统工程标(YXP/C3)合同工程项目主要为电站工程尾水系统中的两条尾水隧洞、下库进出水口以及下水库工程,包括其中的土建工程,以及相应的金属结构安装和埋件、埋管工程。合同土建工程与引水系统及地下厂房工程标(YXP/C2)的分界面位于尾水调压井中心线下游50m处,具体桩号为:1#尾水隧洞尾1+576.043m、2#尾水隧洞尾1+612.684m。接地系统分界与土建相同,两标接地系统连接由C3标承包商负责。电站水库初期蓄水、正常运行期补水和施工期用水等通过补水工程,取自与团九相连通的潢潼河。补水工程包括:一级补水泵站、二级补水泵站、输水管线和蓄水池等设施,二级泵站与下水库的泄水钢管相连接,补水经泄水钢管输入至下水库。1.2施工特性下水库施工区地形开阔、地势平坦,交通便利。下水库库盆处在原××水库库区之中,扩容开挖集中在左岸山体,右岸及库底基本不开挖。工程区出露的地层主要为泥盆系中下统茅山组中段岩屑砂岩夹粉砂质泥岩,另有燕山晚期花岗斑岩以岩脉形式产出,地质条件复杂。下进出水口层面裂隙及软弱夹层发育,其走向与边坡近于平行,顺坡缓倾(15~25°),边坡岩体沿层面裂隙及软弱夹层极易构成单滑或在剖面上形成追踪型组合滑移或与断层等结构面构成组合滑移体;库岸节理裂隙发育,沿层面形成的软弱夹层影响库岸稳定。针对下进出水口和库岸地质条件差的问题,设计采用了1000KN和3000KN预应力锚索、抗滑桩、锚喷支护等多种支护形式,为保证下进出水口和库岸边坡在开挖期间的安全、稳定,开挖与支护必须紧密结合。下水库及尾水系统工程的项目组成如下:⑴大坝:坝基开挖、基础处理、心墙下混凝土垫层浇筑、坝体填筑、坝基及近坝库岸防渗帷幕灌浆、防浪墙混凝土浇筑及坝顶路面施工等。⑵泄水建筑物:竖井式进口、泄水廊道混凝土浇筑、泄水钢管及阀门安装、出口消力池等。泄水钢管直径1000mm,水平段总长约240m。⑶库盆:库盆扩容开挖、混凝土挡墙护坡、库岸支护、断层处理、库底岩脉处理等。⑷下库进/出水口:检修闸门井、扩散段、整流段、防涡梁段、拦污栅塔、交通桥、工作桥、前池、翼墙、拦砂坎等。⑸尾水隧洞:从尾水调压井中心线下游50m处至下库进/出水口的两条尾水隧洞的开挖、围岩支护、混凝土浇筑、灌浆等。1#尾水隧洞长1525.043m、2#尾水隧洞长1561.684m,尾水隧洞衬砌后内径均为7.20m。⑹金属结构安装:下库进出水口拦污栅埋件及栅叶的运输、埋设及安装。⑺照明、接地和配电设备的安装:上述土建工程项目范围内的照明、接地和配电设备的安装,包括在结构内照明线路管道、接地系统和配电设备安装预埋件的埋设。1.3主要设计及质量控制指标1.3.1粘土心墙堆石坝下水库大坝为粘土心墙堆石坝,坝体填筑包括:粘土心墙、中细砂反滤层、碎石过渡层上游堆石Ⅰ区、上游堆石Ⅱ区和下游堆石区,主要设计及质量控制指标见表1-1:表1-1粘土心墙堆石坝设计及质量控制指标项目设计及质量控制指标备注干密度(g/cm3)孔隙率渗透系数(cm/s)最大粒径(mm)上游堆石Ⅰ≥2.10≤22%≥2×10-1800泥岩含量≤10%上游堆石Ⅱ≥2.10≤22%≥1×10-2800泥岩含量≤20%下游堆石≥2.05≤23%≥5×10-4800泥岩含量≤30%心墙粘土≥1.61≥98%(压实度)<1×10-5100反滤层≥1.78≥0.7(相对密度)(1~30)×10-35过渡层≥2.19≤21%≥1×10-22001.3.2下进出水口表1-2下进出水口设计及质量控制指标项目设计及质量控制指标备注喷混凝土C20CF20结构混凝土C25W4F100工作桥混凝土C30W4F100预应力锚索1000KN3000KN锁定110%锚梁混凝土C40W4F1001.4工程总进度安排根据工程总体进度安排,下水库及尾水...
