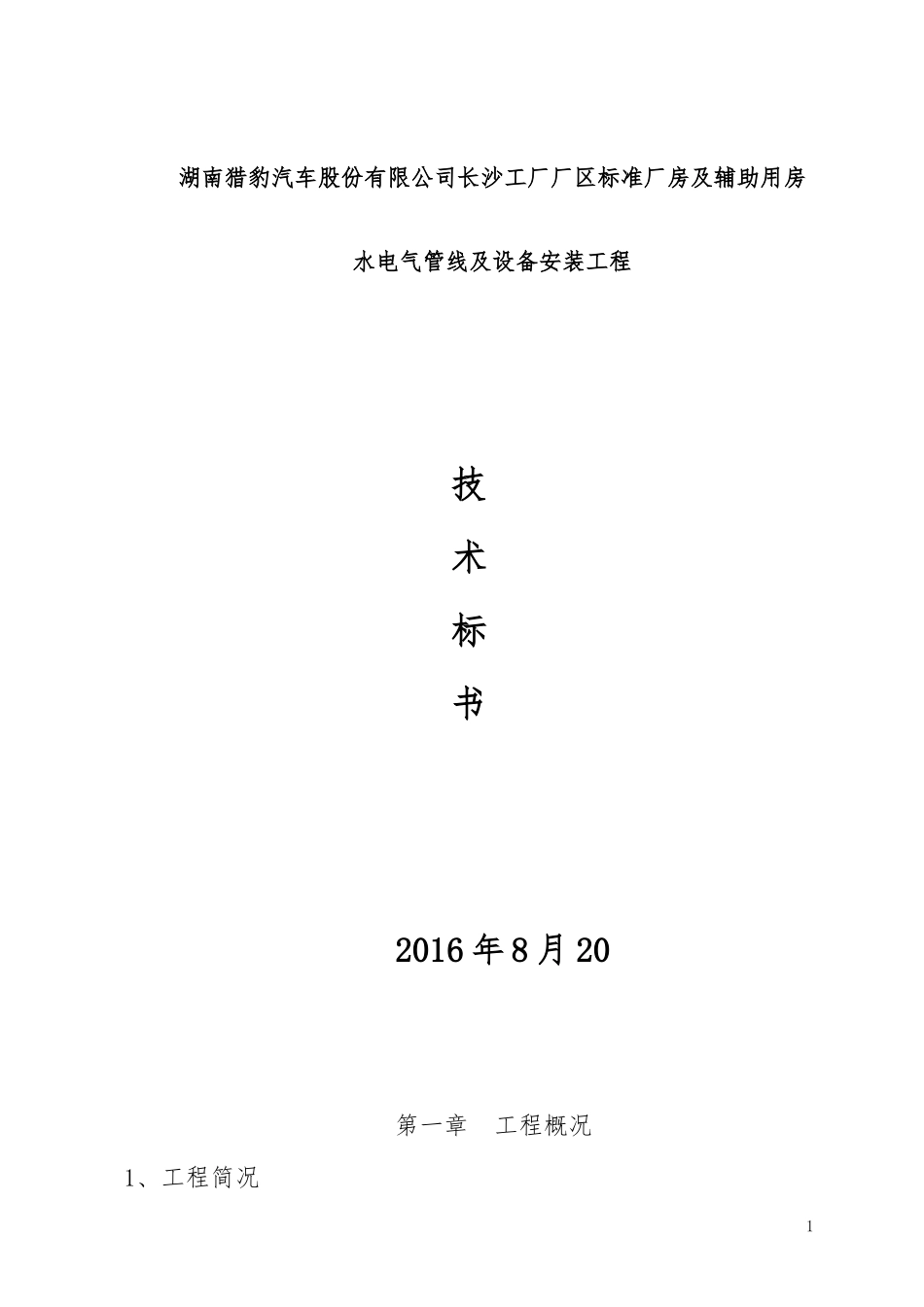

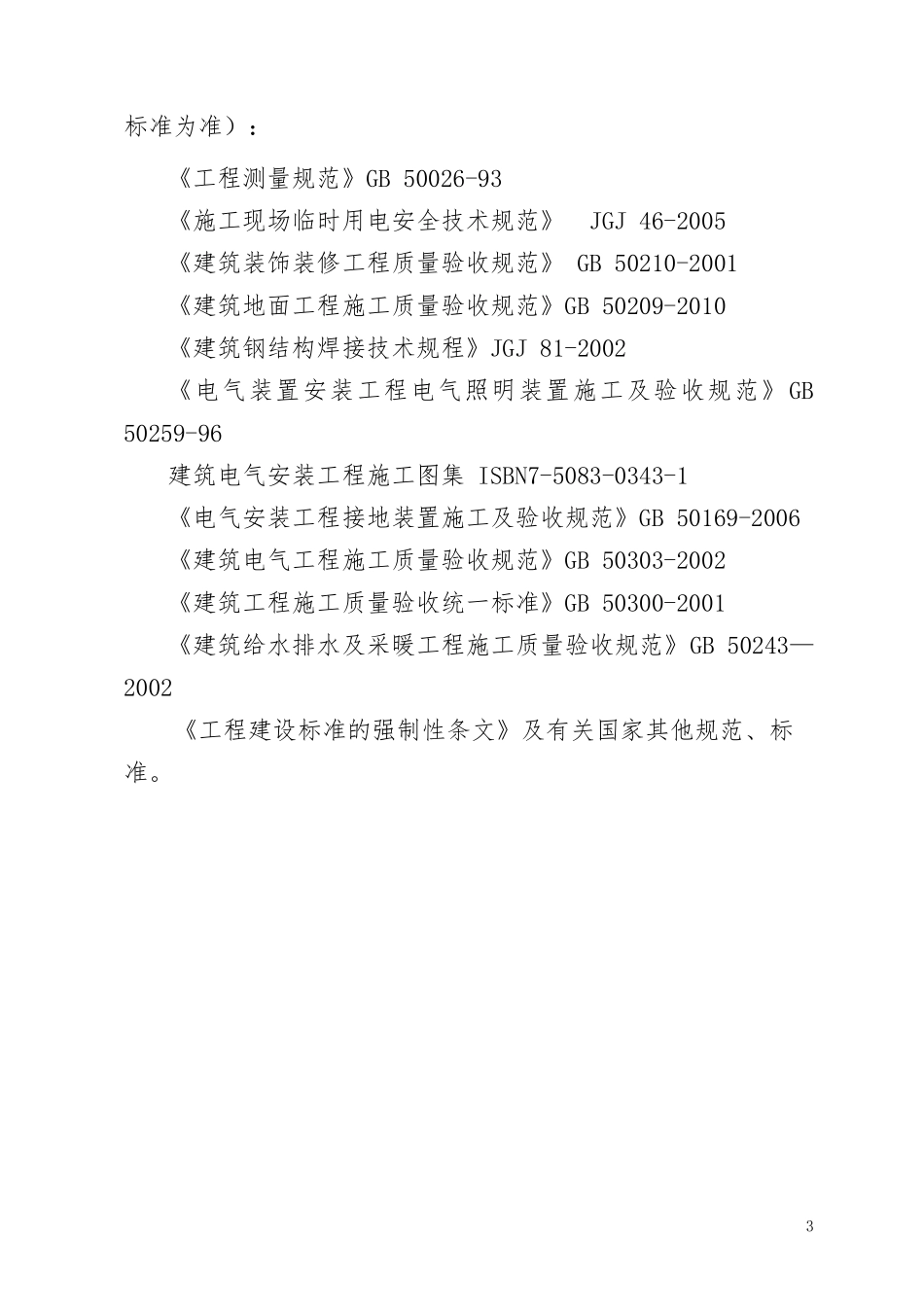

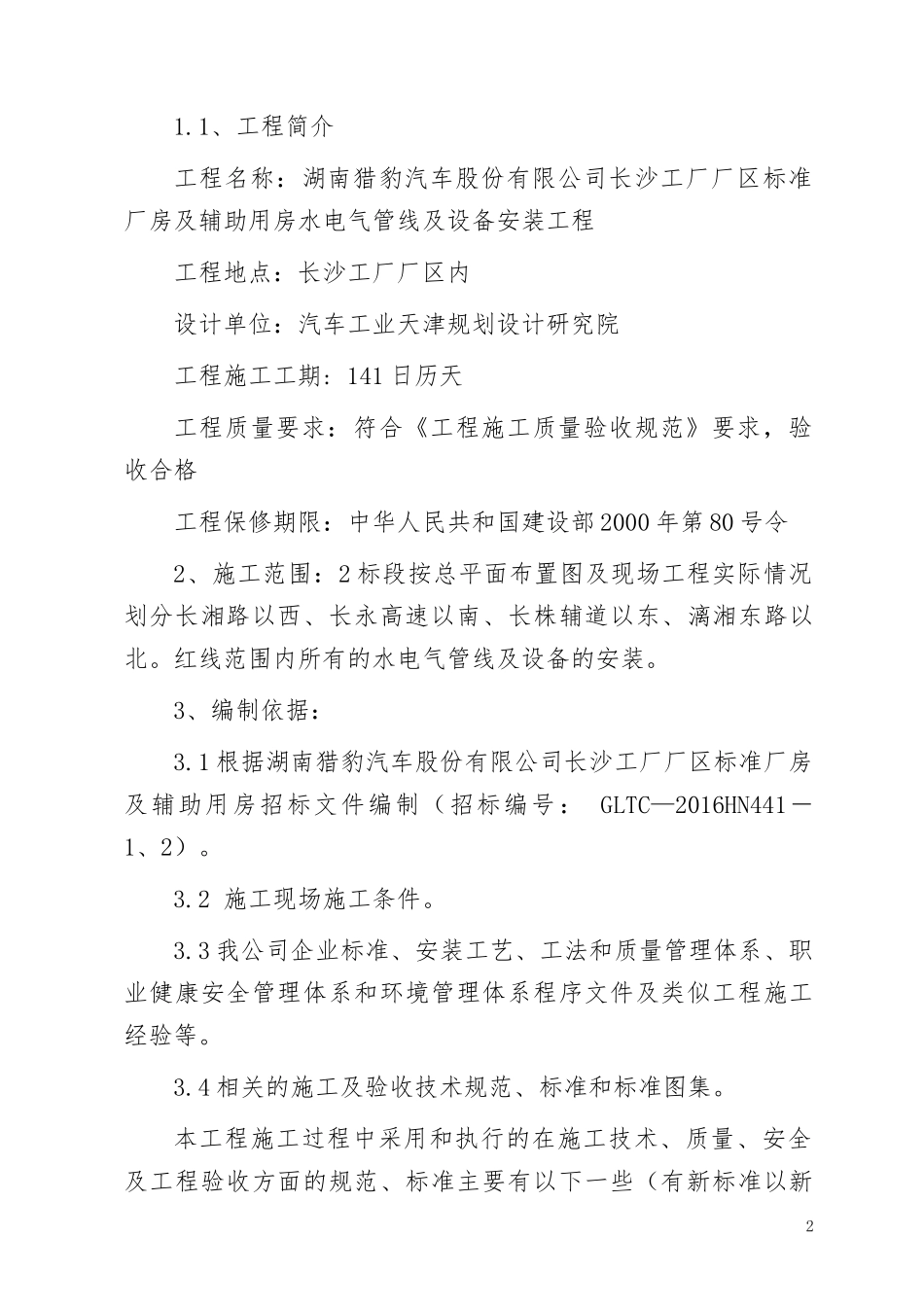

湖南猎豹汽车股份有限公司长沙工厂厂区标准厂房及辅助用房水电气管线及设备安装工程技术标书2016年8月20第一章工程概况1、工程简况11.1、工程简介工程名称：湖南猎豹汽车股份有限公司长沙工厂厂区标准厂房及辅助用房水电气管线及设备安装工程工程地点：长沙工厂厂区内设计单位：汽车工业天津规划设计研究院工程施工工期:141日历天工程质量要求：符合《工程施工质量验收规范》要求，验收合格工程保修期限：中华人民共和国建设部2000年第80号令2、施工范围：2标段按总平面布置图及现场工程实际情况划分长湘路以西、长永高速以南、长株辅道以东、漓湘东路以北。红线范围内所有的水电气管线及设备的安装。3、编制依据：3.1根据湖南猎豹汽车股份有限公司长沙工厂厂区标准厂房及辅助用房招标文件编制（招标编号：GLTC—2016HN441－1、2）。3.2施工现场施工条件。3.3我公司企业标准、安装工艺、工法和质量管理体系、职业健康安全管理体系和环境管理体系程序文件及类似工程施工经验等。3.4相关的施工及验收技术规范、标准和标准图集。本工程施工过程中采用和执行的在施工技术、质量、安全及工程验收方面的规范、标准主要有以下一些（有新标准以新2标准为准）：《工程测量规范》GB50026-93《施工现场临时用电安全技术规范》JGJ46-2005《建筑装饰装修工程质量验收规范》GB50210-2001《建筑地面工程施工质量验收规范》GB50209-2010《建筑钢结构焊接技术规程》JGJ81-2002《电气装置安装工程电气照明装置施工及验收规范》GB50259-96建筑电气安装工程施工图集ISBN7-5083-0343-1《电气安装工程接地装置施工及验收规范》GB50169-2006《建筑电气工程施工质量验收规范》GB50303-2002《建筑工程施工质量验收统一标准》GB50300-2001《建筑给水排水及采暖工程施工质量验收规范》GB50243—2002《工程建设标准的强制性条文》及有关国家其他规范、标准。3第二章主要施工技术方案及技术措施1．电气1.1配电箱(柜)安装1.1.1.说明配电箱安装包括动力配电箱（柜）、照明配电箱、动力设备控制箱安装。箱体的安装方式：除在强电井、机房、车库、防火分区隔墙上明装外，其它均为暗装。1.1.2工艺流程1）配电箱安装工艺流程2）配电柜安装工艺流程3）箱体检查验收配电箱(柜)到场后，要按设计图纸检查其箱号、箱内回路号，并对照安装设计说明进行检查，各项应满足设计要求和规范要求。具体内容见下表:序号检验部位检验内容检验方法4弹线定位支架安装暗装配电箱明装配电箱盘面安装箱内配线箱体固定绝缘测试试运行验收基础型钢制作安装配电柜搬运吊装柜体调整固定配电柜调试柜内配线校线母线、电缆压接1相关资料、参数的核查按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。观察和试操作检查2箱(柜)外观检查箱(柜)本体外观检查应无损伤及变形，柜体应有一定的机械强度，周边平整无损伤，油漆完整无损。3箱(柜)内部检查电器装置及元件齐全，无损伤、裂纹等缺陷，二层底板厚度不小于1.5mm。4箱(柜)及其支架接地支线敷设连接紧密、牢固，接地线截面选用正确，需防腐的部分涂漆均匀无遗漏。线路走向合理，色标准确，涂刷后不污染设备和建筑物。单线系统图正确、清晰。5二次接线对配电柜的二次接线回路进行绝缘测试，测试使用500V等级兆欧表，二次线接线正确，排列整齐，固定牢靠，导线与电器或端子排的连接紧密，回路编号清晰、齐全，采用标准端子头编号，每个端子螺丝上接线不超过两根。6电器元件完整齐全，固定可靠。操动部分动作灵活准确，按原理图逐台检查箱(柜)上的全部电器元件是否相符，其额定电压和控制、操作电源电压必须一致。4）设备运输配电箱(柜)的运输吊装：配电箱(柜)的吊装、水平转运任务量很大，在实施前要进行合理的计划，设备垂直运输可以采用外用电梯或塔吊，配电箱(柜)的水平转运可以采用液压叉车。设备运输、吊装时注意事项：道路要事先清理，保证平整畅通。汽车运输时，用麻绳将设备与车身固定牢，开车要平稳。设备吊点：箱(柜)顶部有吊环者，吊索应穿在吊环内；无吊环者吊索应挂在四角主要承力结...
