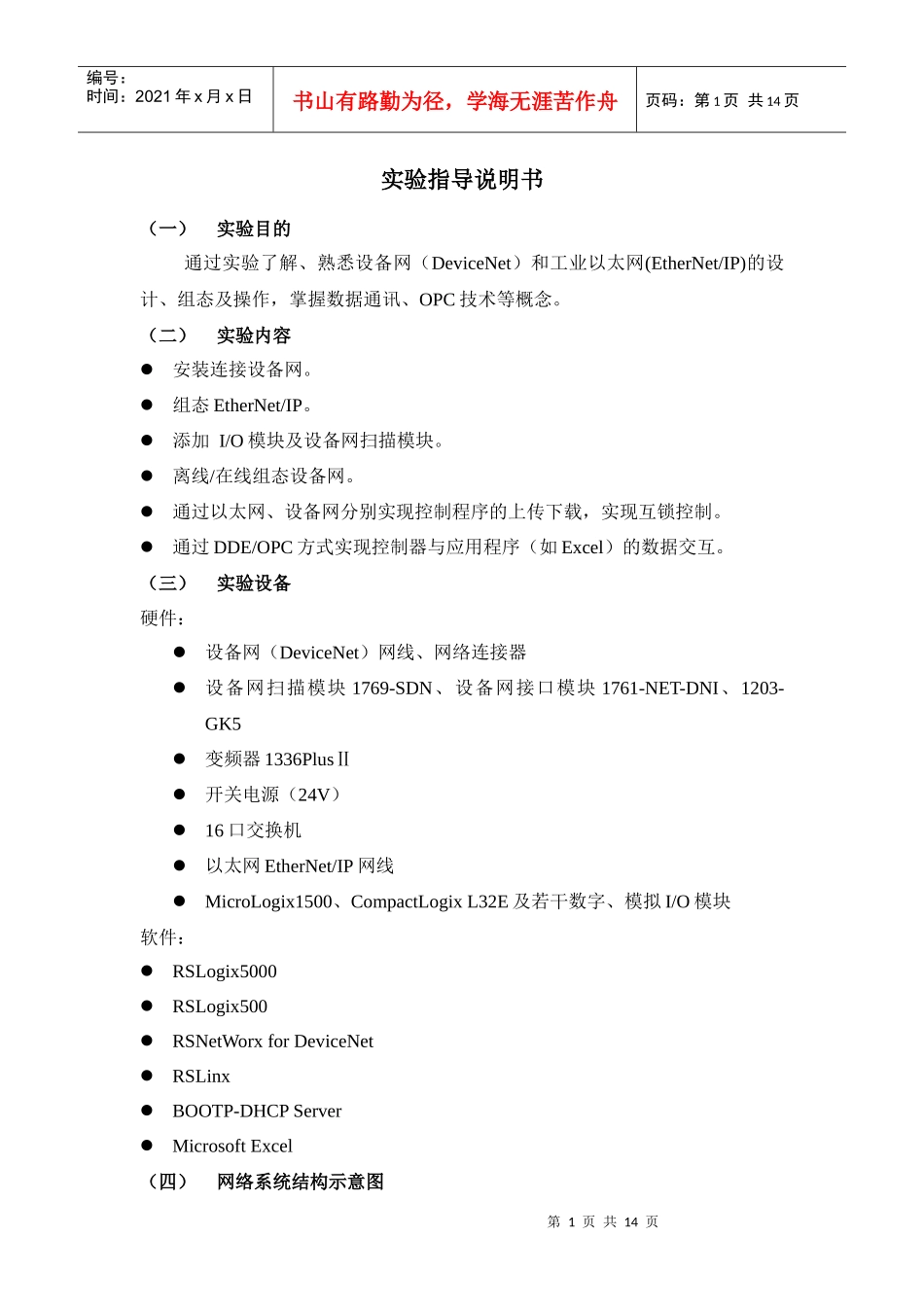

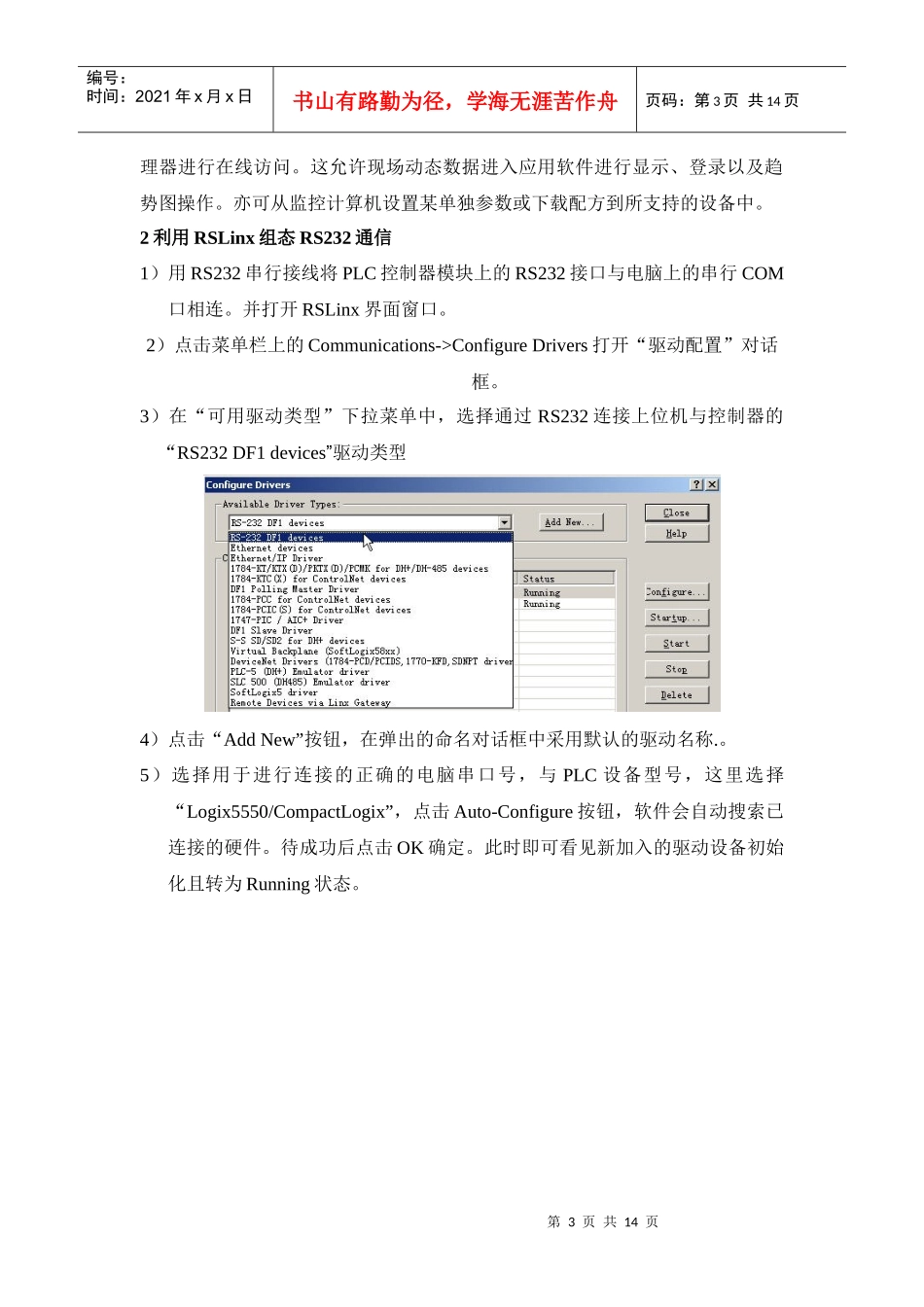

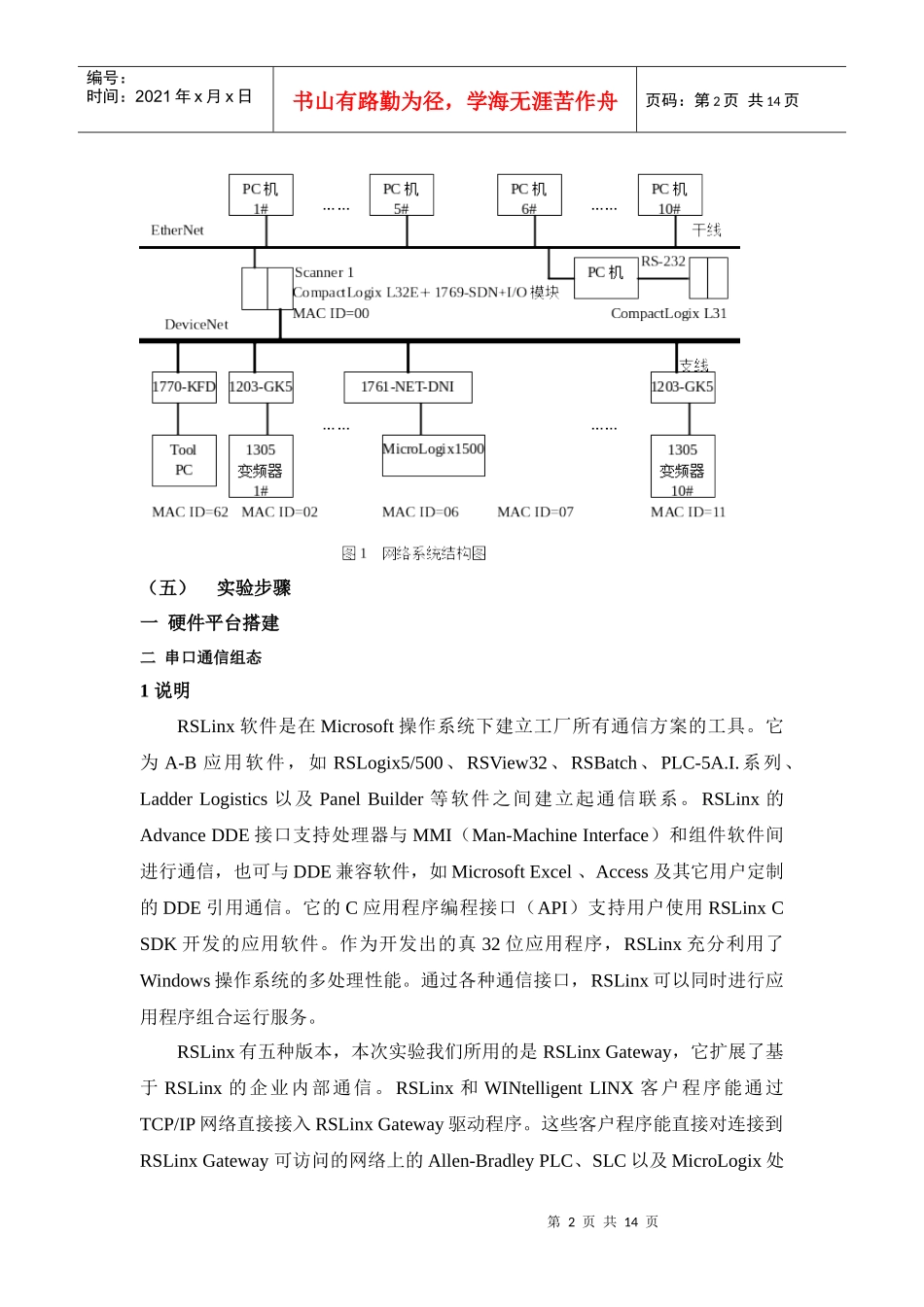

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页实验指导说明书（一）实验目的通过实验了解、熟悉设备网（DeviceNet）和工业以太网(EtherNet/IP)的设计、组态及操作，掌握数据通讯、OPC技术等概念。（二）实验内容安装连接设备网。组态EtherNet/IP。添加I/O模块及设备网扫描模块。离线/在线组态设备网。通过以太网、设备网分别实现控制程序的上传下载，实现互锁控制。通过DDE/OPC方式实现控制器与应用程序（如Excel）的数据交互。（三）实验设备硬件：设备网（DeviceNet）网线、网络连接器设备网扫描模块1769-SDN、设备网接口模块1761-NET-DNI、1203-GK5变频器1336PlusⅡ开关电源（24V）16口交换机以太网EtherNet/IP网线MicroLogix1500、CompactLogixL32E及若干数字、模拟I/O模块软件：RSLogix5000RSLogix500RSNetWorxforDeviceNetRSLinxBOOTP-DHCPServerMicrosoftExcel（四）网络系统结构示意图第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页（五）实验步骤一硬件平台搭建二串口通信组态1说明RSLinx软件是在Microsoft操作系统下建立工厂所有通信方案的工具。它为A-B应用软件，如RSLogix5/500、RSView32、RSBatch、PLC-5A.I.系列、LadderLogistics以及PanelBuilder等软件之间建立起通信联系。RSLinx的AdvanceDDE接口支持处理器与MMI（Man-MachineInterface）和组件软件间进行通信，也可与DDE兼容软件，如MicrosoftExcel、Access及其它用户定制的DDE引用通信。它的C应用程序编程接口（API）支持用户使用RSLinxCSDK开发的应用软件。作为开发出的真32位应用程序，RSLinx充分利用了Windows操作系统的多处理性能。通过各种通信接口，RSLinx可以同时进行应用程序组合运行服务。RSLinx有五种版本，本次实验我们所用的是RSLinxGateway，它扩展了基于RSLinx的企业内部通信。RSLinx和WINtelligentLINX客户程序能通过TCP/IP网络直接接入RSLinxGateway驱动程序。这些客户程序能直接对连接到RSLinxGateway可访问的网络上的Allen-BradleyPLC、SLC以及MicroLogix处第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页理器进行在线访问。这允许现场动态数据进入应用软件进行显示、登录以及趋势图操作。亦可从监控计算机设置某单独参数或下载配方到所支持的设备中。2利用RSLinx组态RS232通信1）用RS232串行接线将PLC控制器模块上的RS232接口与电脑上的串行COM口相连。并打开RSLinx界面窗口。2）点击菜单栏上的Communications->ConfigureDrivers打开“驱动配置”对话框。3）在“可用驱动类型”下拉菜单中，选择通过RS232连接上位机与控制器的“RS232DF1devices”驱动类型4）点击“AddNew”按钮，在弹出的命名对话框中采用默认的驱动名称.。5）选择用于进行连接的正确的电脑串口号，与PLC设备型号，这里选择“Logix5550/CompactLogix”，点击Auto-Configure按钮，软件会自动搜索已连接的硬件。待成功后点击OK确定。此时即可看见新加入的驱动设备初始化且转为Running状态。第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页6）回到RSLinx主界面点击按钮，打开RSWho窗口，可以依次看见已经配置完成的CompactLogix控制器机架、控制器模块与I/O模块三以太网EtherNet/IP组态1说明由于通过RS232方式组态，信号与程序上传下载都较为缓慢，因此对于具有以太网接口的CompactLogix控制器1769-L32E，可将已配置好的RS232通信第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页方式通过BOOTP协议服务转换为以太网通信方式，提高监控实时性与速度。BOOTP协议服务是一个低标准协议，提供基于Windows操作系统中TCP/IP网络上其他节点的配置。BOOTP配置文件允许你自动指定控制器网卡模块的IP地址，以及子网地址与网关。网卡模块默认设置为BOOTP使能，一经上电后，网卡通过物理地址向网络中的BOOTP服务器发送信息。服务器通过比较确认发送的信...
