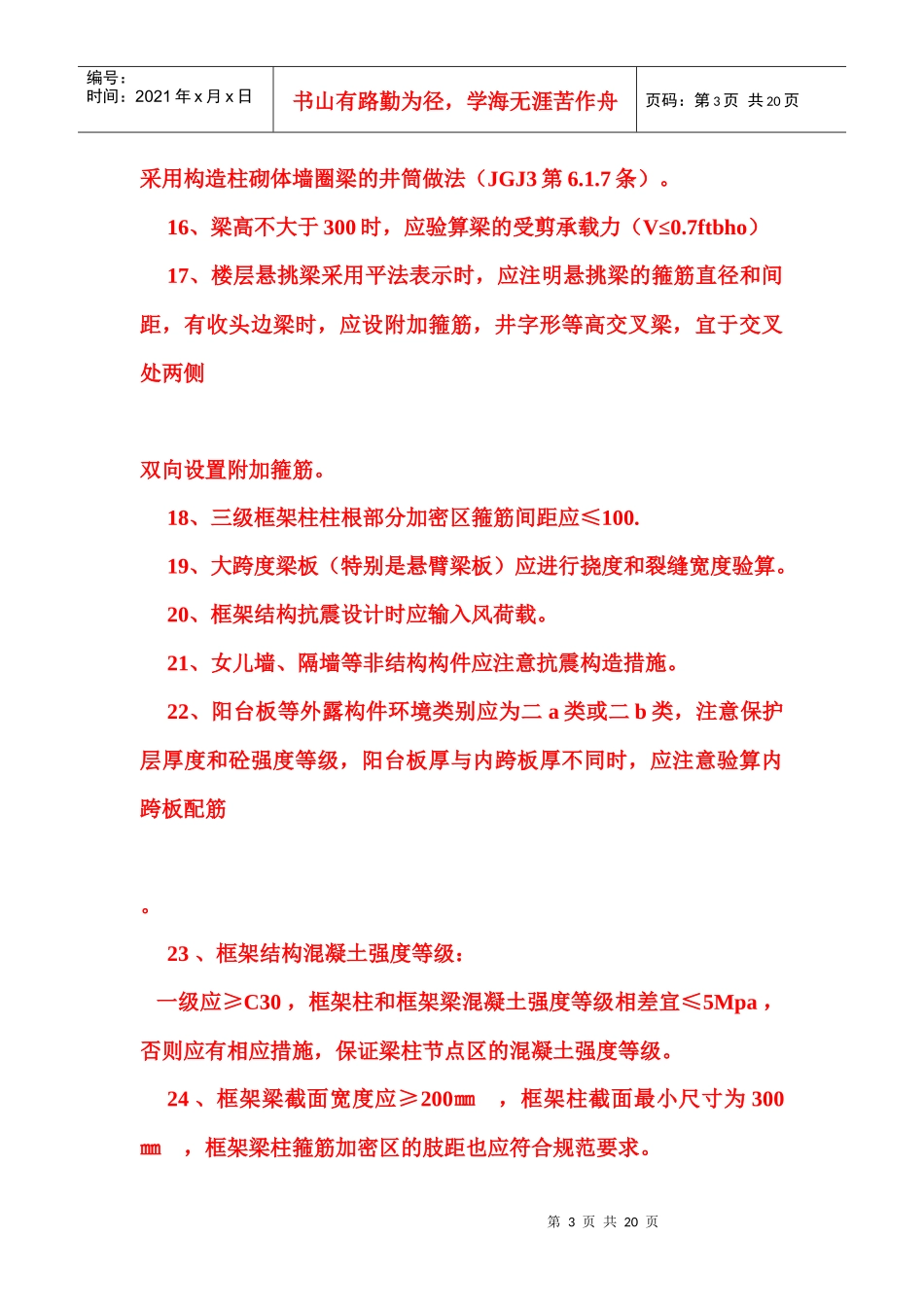

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页（一）框架结构1、周期折减——建筑抗震设计手册第361页。2、不考虑藕联计算时框架的边榀内力调整，计算振型数。3、钢筋强度的限值（1.25,1.30）,对一、二级框架。4、有地下室时有几层填几层，底层柱下端乘调整系数，GB50011第6.2.3条,地下室柱截面每侧的纵向钢筋面积,除应满足计算要求外,不应少于地上一层对应柱每侧纵向钢筋面积的1.1倍(地下室剪力墙的配筋不应少于地上一层剪力墙的配筋——参见建筑抗震设计规范GB50011-2001统一培训教材第112页——GB50011和JGJ3均未明确规定，抗震设计时宜参照执行——抗震概念设计问题）。5、框架梁支座截面纵向钢筋配筋率ρ＞2%，箍筋直径≥构造直径+2㎜；应使ρ≤2.5%,否则违反强条,应修改梁断面尺寸。6、框架梁跨中有集中荷载时，注意检查梁端加密区外的配箍（特别是电算时输入梁箍筋最大间距为100㎜者）。7、梁的hw≥450时，应设腰筋，每侧第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页ρ≥0.1%,@≤200(宜)。边框架梁的腰筋当按03G101-1表示时，表示为NXX，GB50010第10.2.5条,砼结构构造手册第137页。8、框架梁一、二级抗震时，梁顶通长钢筋面积应≥1/4AS。9、框架梁支座截面纵向钢筋的面积比AS底/AS顶≥0.5(一级),≥0.3(二级和三级);梁端箍筋加密区的长度、箍筋间距、直径等均应符合规范规定，加密区箍筋间距还要注意≤hb/4。10、柱的纵向钢筋的配筋率，柱箍筋在规定的范围内加密，加密区箍筋间距、直径等应符合规范要求；一、二级抗震等级的框架柱的角柱应全高加密；短柱亦应全高加密箍筋。夹层、楼梯、雨蓬等容易形成短柱，填充墙形成短柱更容易被忽视。11、基础埋深较大时，宜做成短柱基础。12、柱的轴压比输出，计算长度系数输出，对楼面开洞的框架结构更应注意；柱宜按双向偏心受压计算，角柱应按双向偏心受压计算（JGJ3第6.2.4条）;柱的计算长度系数宜按GB50010第7.3.11.3条计算,少用经验系数。13、竖向不规则框架结构应进行弹塑性变形验算（楼层屈服强度系数小于0.5时）。14、不允许由砌体墙和框架混合承重（JGJ3第6.1.6条）。15、框架加混凝土小井筒的计算和抗震构造处理要得当，应尽量第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页采用构造柱砌体墙圈梁的井筒做法（JGJ3第6.1.7条）。16、梁高不大于300时，应验算梁的受剪承载力（V≤0.7ftbho）17、楼层悬挑梁采用平法表示时，应注明悬挑梁的箍筋直径和间距，有收头边梁时，应设附加箍筋，井字形等高交叉梁，宜于交叉处两侧双向设置附加箍筋。18、三级框架柱柱根部分加密区箍筋间距应≤100.19、大跨度梁板（特别是悬臂梁板）应进行挠度和裂缝宽度验算。20、框架结构抗震设计时应输入风荷载。21、女儿墙、隔墙等非结构构件应注意抗震构造措施。22、阳台板等外露构件环境类别应为二a类或二b类，注意保护层厚度和砼强度等级，阳台板厚与内跨板厚不同时，应注意验算内跨板配筋。23、框架结构混凝土强度等级：一级应≥C30，框架柱和框架梁混凝土强度等级相差宜≤5Mpa，否则应有相应措施，保证梁柱节点区的混凝土强度等级。24、框架梁截面宽度应≥200㎜，框架柱截面最小尺寸为300㎜，框架梁柱箍筋加密区的肢距也应符合规范要求。第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页25、纵向受力钢筋应有可靠的锚固，并符合规范的规定，钢筋的连接应符合规范的规定。26、作为建筑物嵌固部位的地下室顶板，其砼强度等级、板厚及配筋均应满足规范要求，GB50011第6.1.14条，JGJ3第4.5.5条。27、框架梁柱的剪压比应符合规范要求，从超筋超限信息输出可以查看。（二）剪力墙结构（含框架-剪力墙结构、框架-核心筒结构、部分框支-剪力墙结构）1、不应采用全部是短肢剪力墙的剪力墙结构，短肢剪力墙结构的抗震等级和设计要点详见JGJ3第7.1.2条。2、较长的剪力墙宜开洞口，以形成墙段总高度与其截面高度之比不应小于2，墙肢截面高度不宜大于8m，墙段之...
