66kV干式电流互感器技术规范VIP免费

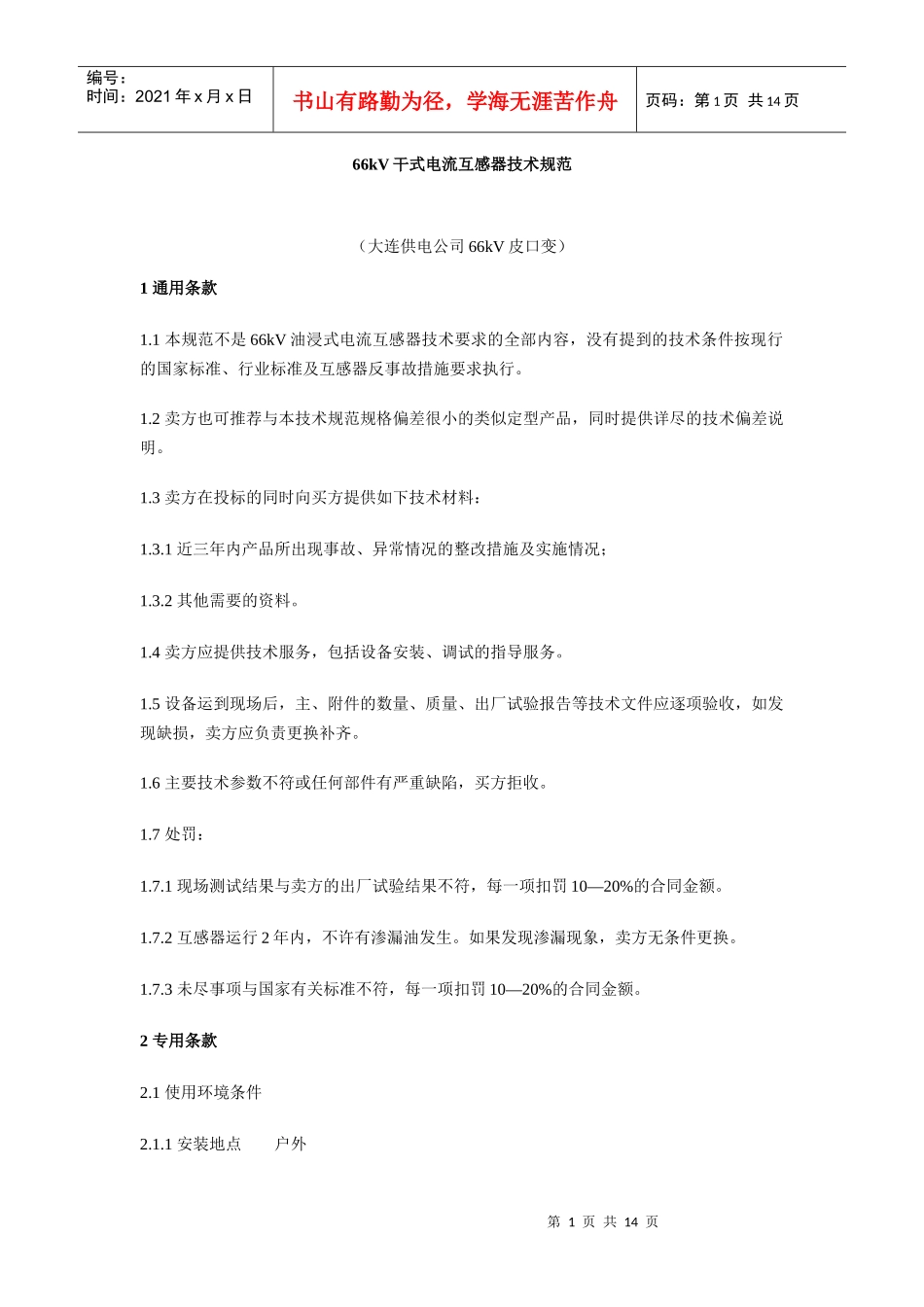

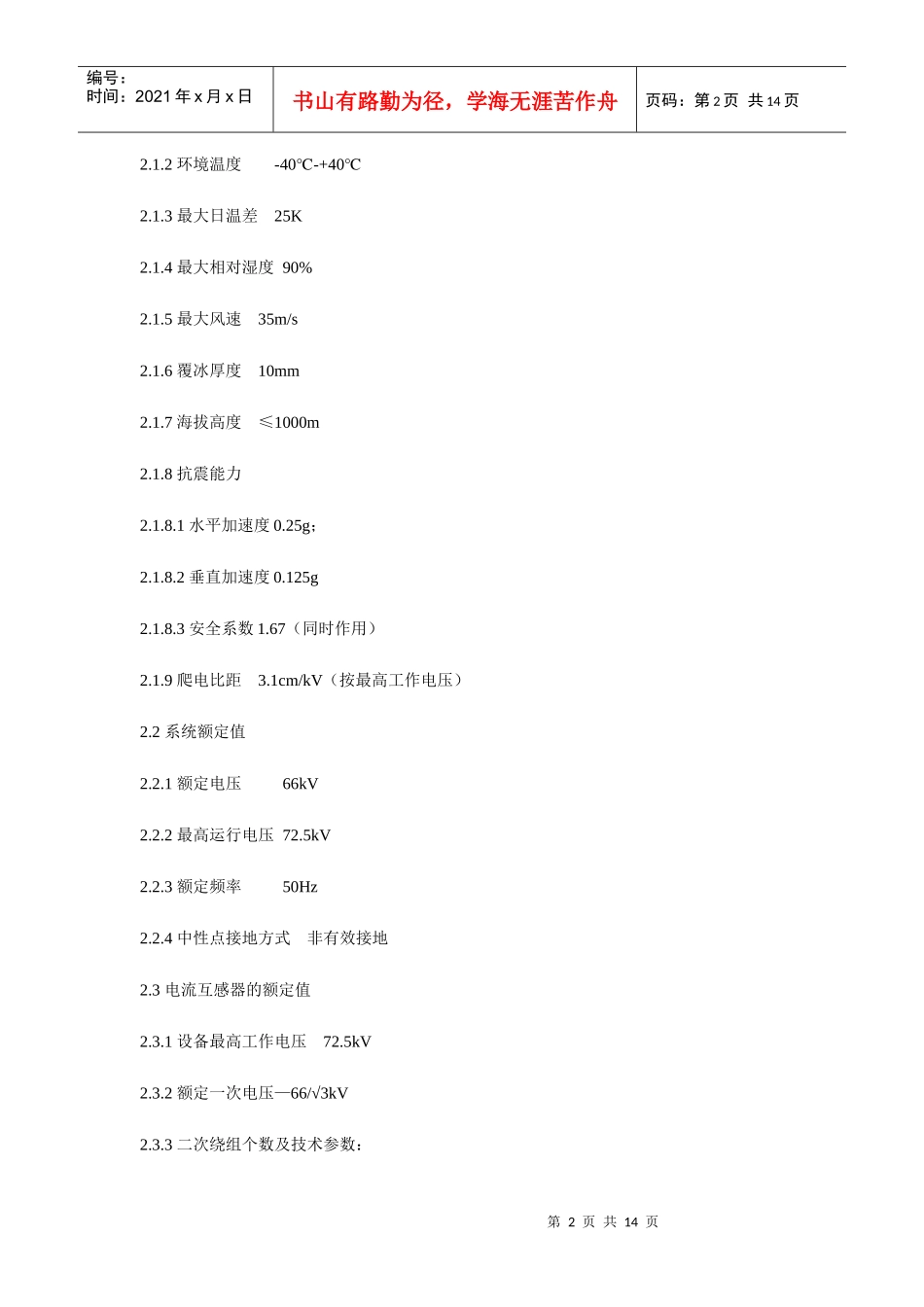

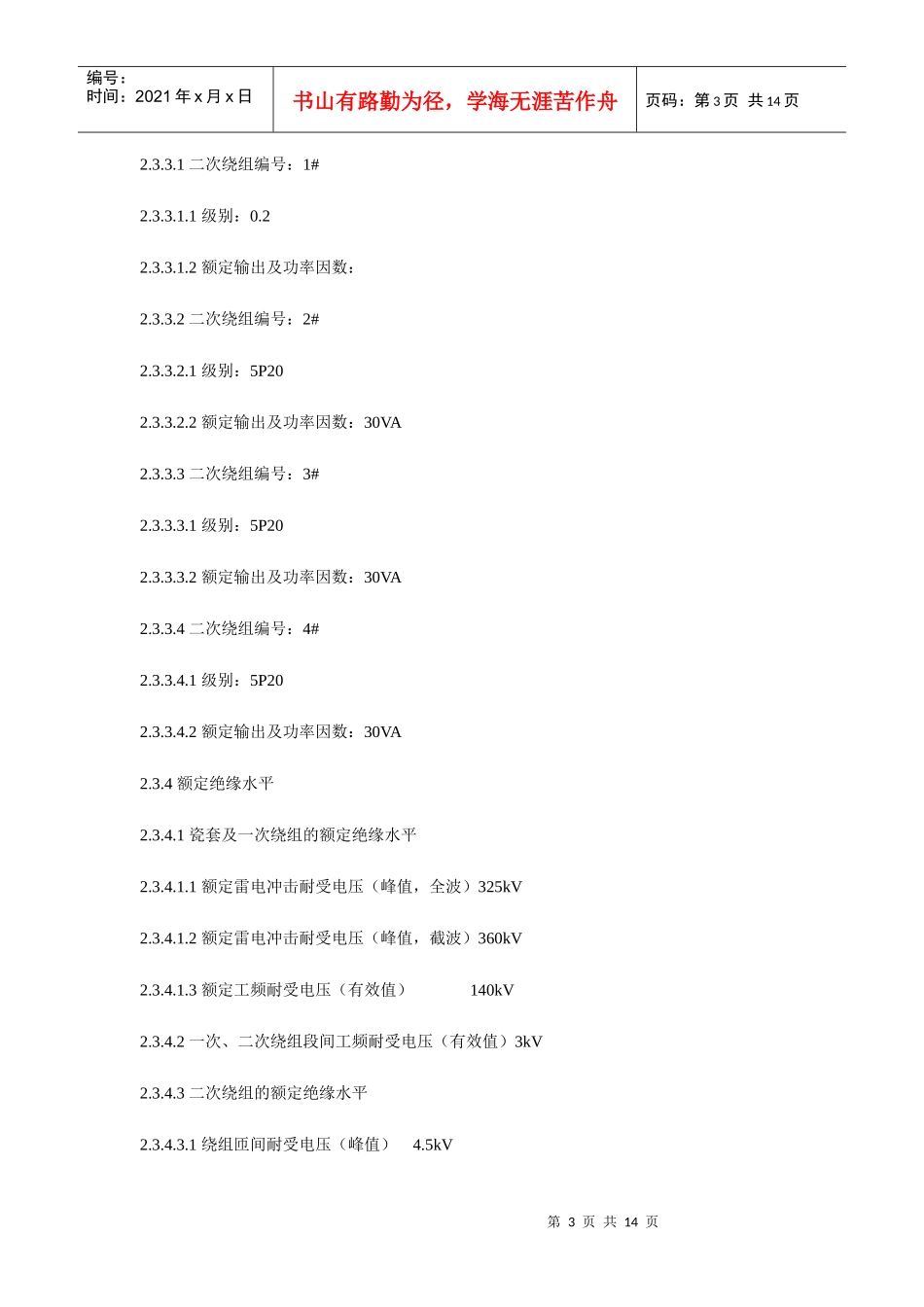

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页66kV干式电流互感器技术规范（大连供电公司66kV皮口变）1通用条款1.1本规范不是66kV油浸式电流互感器技术要求的全部内容，没有提到的技术条件按现行的国家标准、行业标准及互感器反事故措施要求执行。1.2卖方也可推荐与本技术规范规格偏差很小的类似定型产品，同时提供详尽的技术偏差说明。1.3卖方在投标的同时向买方提供如下技术材料：1.3.1近三年内产品所出现事故、异常情况的整改措施及实施情况；1.3.2其他需要的资料。1.4卖方应提供技术服务，包括设备安装、调试的指导服务。1.5设备运到现场后，主、附件的数量、质量、出厂试验报告等技术文件应逐项验收，如发现缺损，卖方应负责更换补齐。1.6主要技术参数不符或任何部件有严重缺陷，买方拒收。1.7处罚：1.7.1现场测试结果与卖方的出厂试验结果不符，每一项扣罚10—20%的合同金额。1.7.2互感器运行2年内，不许有渗漏油发生。如果发现渗漏现象，卖方无条件更换。1.7.3未尽事项与国家有关标准不符，每一项扣罚10—20%的合同金额。2专用条款2.1使用环境条件2.1.1安装地点户外第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页2.1.2环境温度-40-+40℃℃2.1.3最大日温差25K2.1.4最大相对湿度90%2.1.5最大风速35m/s2.1.6覆冰厚度10mm2.1.7海拔高度≤1000m2.1.8抗震能力2.1.8.1水平加速度0.25g；2.1.8.2垂直加速度0.125g2.1.8.3安全系数1.67（同时作用）2.1.9爬电比距3.1cm/kV（按最高工作电压）2.2系统额定值2.2.1额定电压66kV2.2.2最高运行电压72.5kV2.2.3额定频率50Hz2.2.4中性点接地方式非有效接地2.3电流互感器的额定值2.3.1设备最高工作电压72.5kV2.3.2额定一次电压—66/√3kV2.3.3二次绕组个数及技术参数：第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页2.3.3.1二次绕组编号：1#2.3.3.1.1级别：0.22.3.3.1.2额定输出及功率因数：2.3.3.2二次绕组编号：2#2.3.3.2.1级别：5P202.3.3.2.2额定输出及功率因数：30VA2.3.3.3二次绕组编号：3#2.3.3.3.1级别：5P202.3.3.3.2额定输出及功率因数：30VA2.3.3.4二次绕组编号：4#2.3.3.4.1级别：5P202.3.3.4.2额定输出及功率因数：30VA2.3.4额定绝缘水平2.3.4.1瓷套及一次绕组的额定绝缘水平2.3.4.1.1额定雷电冲击耐受电压（峰值，全波）325kV2.3.4.1.2额定雷电冲击耐受电压（峰值，截波）360kV2.3.4.1.3额定工频耐受电压（有效值）140kV2.3.4.2一次、二次绕组段间工频耐受电压（有效值）3kV2.3.4.3二次绕组的额定绝缘水平2.3.4.3.1绕组匝间耐受电压（峰值）4.5kV第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页2.3.5介质损失角tgδ：在10kV～Um/√3下：≤0.005，且在加压过程中，介质损失角变化量不大于0.001.2.3.6极性为减极性2.4期望寿命：当电流互感器运行在规定的条件下，并按照卖方的使用说明书进行维护，则电流互感器应具有30年的期望寿命。2.5一般要求：2.5.1电流互感器为户外、单相、干式浇注或复合外绝缘型式。2.5.2局部放电：在Um下不大于10pC。2.5.3仪表保安系数≤52.5.4温升：2.5.4.1互感器绕组温升限值：60K2.5.4.2互感器接触连接处温升限值：50K2.6结构要求：2.6.1电流互感器为独立式。2.6.2绕组和铁芯：2.6.2.1绕组的绝缘材料应具有高机械强度、高绝缘强度、低介电损耗的特性，铁芯采用优质硅钢片，二次绕组均匀环绕在铁芯上，器身固定在箱体上，应有足够强度。2.6.2.2出线端子为水平结构，两个一次端子（L1和L2）可以通过改变外部串并联来获得两种不同的一次电流。2.6.3底座：电流互感器底座即为互感器箱体，采用热镀锌或达克罗（复合外绝缘互感器箱体内表面要有防腐措施），二次端子盒的防护等级应满足IEC标准IP-55W。2.6.4套管2.6.4.1应具有足够的绝缘强度和机械强度，外绝缘如果是复合绝缘，应保证可靠的粘接，第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页运行中不得开裂或...
