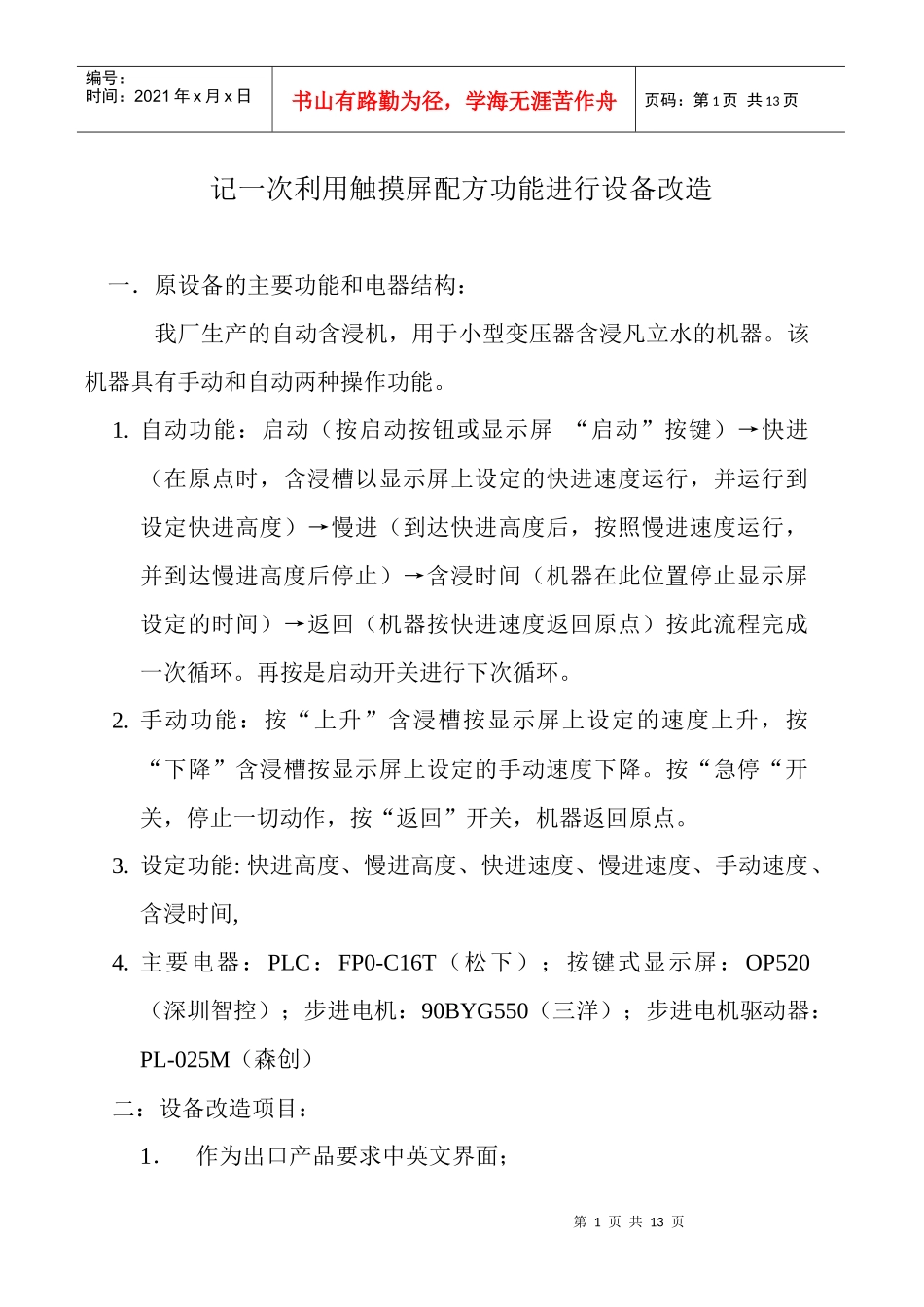

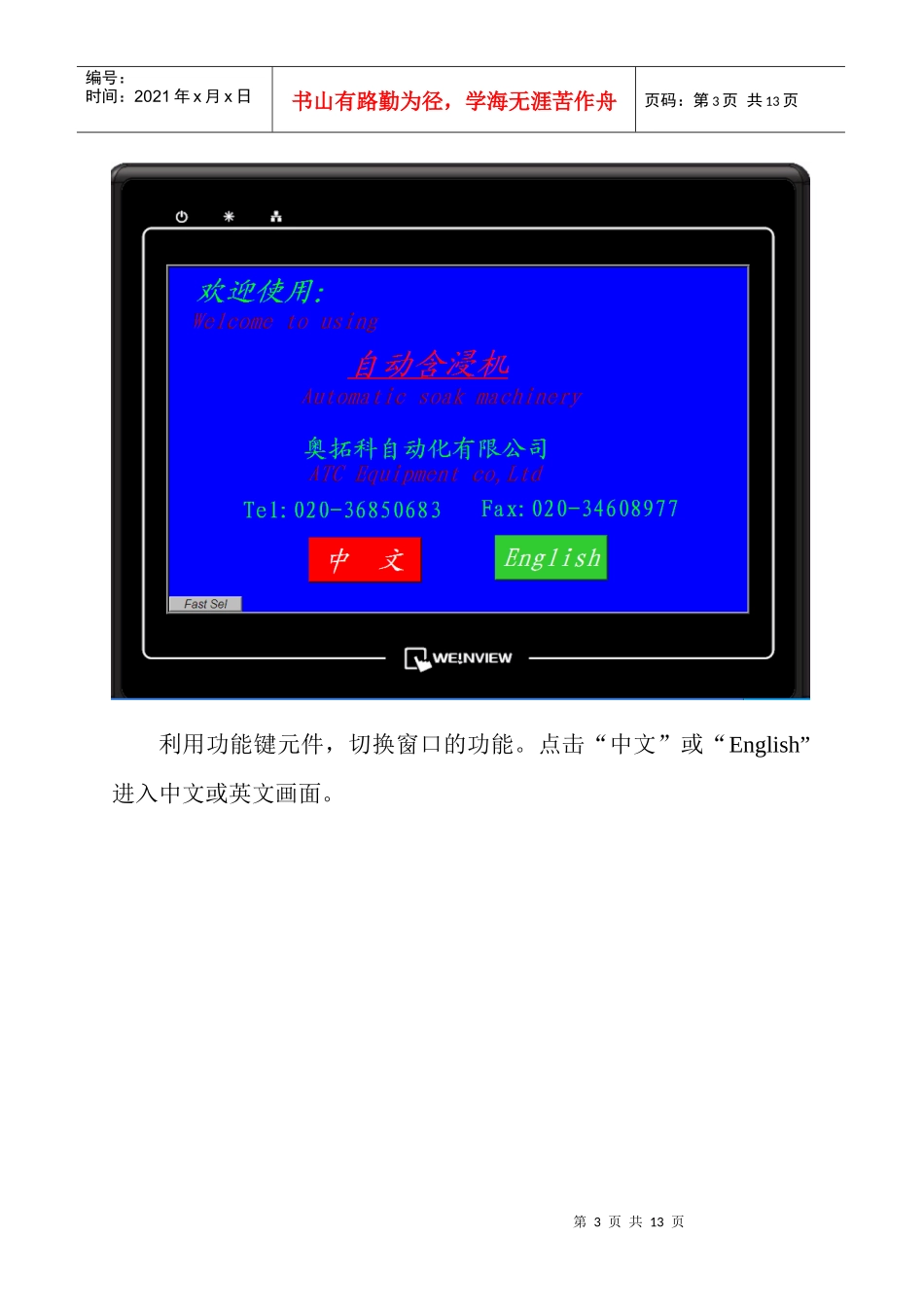

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页记一次利用触摸屏配方功能进行设备改造一．原设备的主要功能和电器结构：我厂生产的自动含浸机，用于小型变压器含浸凡立水的机器。该机器具有手动和自动两种操作功能。1.自动功能：启动（按启动按钮或显示屏“启动”按键）→快进（在原点时，含浸槽以显示屏上设定的快进速度运行，并运行到设定快进高度）→慢进（到达快进高度后，按照慢进速度运行，并到达慢进高度后停止）→含浸时间（机器在此位置停止显示屏设定的时间）→返回（机器按快进速度返回原点）按此流程完成一次循环。再按是启动开关进行下次循环。2.手动功能：按“上升”含浸槽按显示屏上设定的速度上升，按“下降”含浸槽按显示屏上设定的手动速度下降。按“急停“开关，停止一切动作，按“返回”开关，机器返回原点。3.设定功能:快进高度、慢进高度、快进速度、慢进速度、手动速度、含浸时间,4.主要电器：PLC：FP0-C16T（松下）；按键式显示屏：OP520（深圳智控）；步进电机：90BYG550（三洋）；步进电机驱动器：PL-025M（森创）二：设备改造项目：1．作为出口产品要求中英文界面；第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页2．原先只有一组产品参数数据，换产品时要调整原有参数数据。现在要求有多组产品参数数据断电后保持，可供调用。三．电器选型：按照客户的要求，FP0-C16T（DT1652-DT1659只有8个断电保持存器）已满足不了要求。同时按键式显示屏：OP520也达不到要求。在两个同时达不到要求需要更换时，查到威纶通界面型号：MT8100i利用其配方功能，能有数百个数据断电保持存储器。并且其界面大，彩色，显示功能多，触摸式。不但能满足客户的要求，又不需要更PLC。所以选用威纶通界面MT8100i。四．界面画面制作：1.画面首页：：第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页利用功能键元件，切换窗口的功能。点击“中文”或“English”进入中文或英文画面。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页2．自动画面第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页说明：首先利用文字元件走马灯功能，打造一个流动文字“奥拓科自动化有限公司”然后用PLC内部数据寄存器“WR0～WR6”作为“定单型号”，“快进速度”，“慢进速度”，“手动速度”，“快进高度”，“慢进高度”“含浸时间”显示。其中“定单型号”，用字元输入元件。用位状态切换开关做成“启动”“复位”开关分别对应PLC地址“R150”“R550”：用功能元件的翻页功能分别做成“手动操作”“系统参数”功能键，转换到手动操作页面和参数页面。用位状态指示灯指示“上升”、“下降”、“原点位”、“下限位”对应PLC地址：Y4、Y5、X3、X4。3．手动画面：第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页说明：用位状态元件做成手动“上升”、“下降”开关，分别对应PLC地址：“R501”“R502”。其他同自动画面相似。4．系统参数画面：第7页共13页第6页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共13页说明：此画面共有8组定单，每组有7个数据存储器，分别对应界面内部数据存储器“WR0～WR55”。此56个数据内容更改后，按下“数据保存”按键，数据迫配方资料到触摸屏。如下图：第8页共13页第7页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共13页用项目选单元件来做定单选择：第9页共13页第8页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共13页定单选择好后，按触发式资料传输元件“确定”将选择好组中的7个数资料传送到PLC存储器“WR0～WR6”第10页共13页第9页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共13页5．英文画面与中文画面相同，只是将中文改成英文。6．P...
